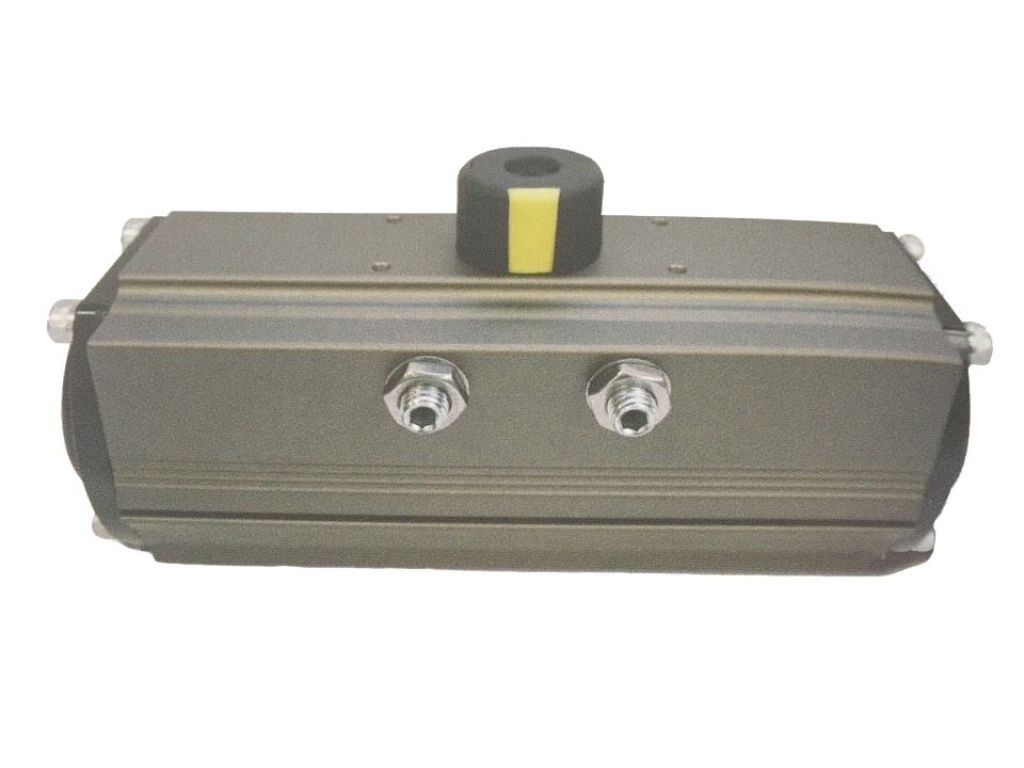

Bộ điều khiển khí nén Alohan AD Series là thiết bị truyền động cao cấp đến từ Hàn Quốc, được thiết kế chuyên dụng để tự động hóa các dòng van công nghiệp như van bi và van bướm. Với cơ chế vận hành Double Acting (tác động kép), thiết bị này sử dụng áp lực khí nén để thực hiện cả hai chu trình đóng và mở van một cách chính xác. Dòng sản phẩm AD Series từ AD50 đến AD300 cung cấp dải momen xoắn (Output Torque) đa dạng, đáp ứng mọi nhu cầu từ các hệ thống đường ống nhỏ DN15 cho đến các hệ thống lớn lên tới DN600. Sản phẩm này thường được các kỹ sư lựa chọn để thay thế cho các dòng tay gạt hoặc tay quay vô lăng truyền thống nhằm tối ưu hóa hiệu suất vận hành và đảm bảo an toàn cho hệ thống sản xuất tự động hóa.
Tại Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn (TBCNSG), chúng tôi không chỉ cung cấp thiết bị mà còn mang đến giải pháp kỹ thuật toàn diện. Với kinh nghiệm nhiều năm trong ngành, đội ngũ kỹ thuật của chúng tôi đã triển khai lắp đặt dòng Alohan AD Series cho nhiều hệ thống xử lý nước, thực phẩm và hóa chất tại các khu công nghiệp trọng điểm khu vực phía Nam như Bình Dương, Đồng Nai và TP. Hồ Chí Minh. Việc hiểu rõ Bộ truyền động khí nén là gì ? sẽ giúp quý khách hàng lựa chọn đúng model phù hợp với áp suất vận hành và môi chất thực tế.
Tổng quan về bộ điều khiển khí nén Alohan AD Series kiểu tác động kép
Dòng Alohan AD Series nổi tiếng với cấu trúc Rack and Pinion (bánh răng - thanh răng), giúp chuyển đổi áp lực khí nén thành chuyển động quay một cách mượt mà và mạnh mẽ. Thân của bộ điều khiển được chế tạo từ hợp kim nhôm đúc áp lực cao, bề mặt được xử lý Hard Anodized giúp chống ăn mòn và chịu được môi trường làm việc khắc nghiệt.
Đặc điểm nổi bật của dòng AD Series Double Acting là khả năng kiểm soát vị trí linh hoạt. Khi kết hợp với bộ định vị (Positioner), thiết bị có thể điều khiển theo kiểu tuyến tính (Modulating control) với tín hiệu 4-20mA hoặc 0-10V. Điều này cho phép người vận hành điều chỉnh góc mở của van theo tỷ lệ phần trăm mong muốn, thay vì chỉ đóng hoặc mở hoàn toàn. Đây là yếu tố then chốt trong các hệ thống cần điều tiết lưu lượng, áp suất hoặc nhiệt độ một cách chính xác.
Việc lựa chọn một Bộ truyền động khí nén phù hợp phụ thuộc rất lớn vào momen xoắn đầu ra. Alohan cung cấp dải model từ AD50, AD65, AD80 cho đến AD300, đảm bảo rằng ngay cả những dòng van có kích thước lớn và lực ma sát cao vẫn có thể vận hành ổn định dưới áp suất khí nén tiêu chuẩn từ 3 bar đến 8 bar.
Thông số kỹ thuật chi tiết từ model AD50 đến AD300
Dưới đây là bảng thông số kỹ thuật chi tiết giúp quý khách hàng dễ dàng so sánh và lựa chọn model phù hợp với kích thước van và áp suất khí nén tại nhà máy:
| Model | Kiểu tác động | Áp suất vận hành (Bar) | Momen xoắn tại 5 Bar (Nm) | Góc quay tiêu chuẩn | Tiêu chuẩn kết nối |
|---|---|---|---|---|---|
| AD50 | Double Acting | 3 - 8 Bar | 14.5 | 90° ± 5° | ISO 5211 / NAMUR |
| AD65 | Double Acting | 3 - 8 Bar | 32.0 | 90° ± 5° | ISO 5211 / NAMUR |
| AD80 | Double Acting | 3 - 8 Bar | 58.0 | 90° ± 5° | ISO 5211 / NAMUR |
| AD100 | Double Acting | 3 - 8 Bar | 110.5 | 90° ± 5° | ISO 5211 / NAMUR |
| AD125 | Double Acting | 3 - 8 Bar | 225.0 | 90° ± 5° | ISO 5211 / NAMUR |
| AD160 | Double Acting | 3 - 8 Bar | 460.0 | 90° ± 5° | ISO 5211 / NAMUR |
| AD200 | Double Acting | 3 - 8 Bar | 920.0 | 90° ± 5° | ISO 5211 / NAMUR |
| AD250 | Double Acting | 3 - 8 Bar | 1850.0 | 90° ± 5° | ISO 5211 / NAMUR |
| AD300 | Double Acting | 3 - 8 Bar | 3200.0 | 90° ± 5° | ISO 5211 / NAMUR |
Các thông số trên được đo lường trong điều kiện tiêu chuẩn. Trong thực tế, khi lắp đặt Pneumatic Actuator, kỹ thuật viên của TBCNSG luôn khuyến nghị khách hàng tính toán dư tải khoảng 20-30% để đảm bảo van vận hành tốt ngay cả khi có cặn bẩn hoặc tạp chất bám vào thân van.
Bản vẽ kích thước và cấu tạo cơ khí
Bộ điều khiển Alohan AD Series tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế về kích thước lắp đặt. Mặt đáy của bộ truyền động được thiết kế theo tiêu chuẩn ISO 5211 với các lỗ bu lông và trục hình vuông (hoặc hình sao) giúp việc kết nối với van bi, van bướm trở nên dễ dàng mà không cần qua bộ kit chuyển đổi phức tạp.
Phần đỉnh của bộ điều khiển thiết kế theo tiêu chuẩn NAMUR, cho phép lắp đặt các phụ kiện như Limit Switch Box (Hộp công tắc giới hạn) hoặc Positioner một cách nhanh chóng. Các cổng cấp khí (Air ports) cũng tuân theo chuẩn NAMUR để lắp đặt trực tiếp Solenoid Valve (Van điện từ chia khí) mà không cần đi dây ống rườm rà.
Cấu tạo bên trong bao gồm hai piston đối xứng, khi khí nén đi vào khoang giữa, hai piston sẽ đẩy ra xa nhau, làm quay trục trung tâm. Ngược lại, khi khí nén đi vào hai khoang đầu hồi, piston sẽ bị đẩy vào trong, xoay trục theo hướng ngược lại. Cơ chế này đảm bảo momen xoắn đầu ra luôn ổn định trong suốt hành trình quay.
Mẹo từ chuyên gia TBCNSG
Khi lắp đặt bộ điều khiển khí nén cho các hệ thống hơi nóng hoặc hóa chất, hãy luôn kiểm tra nhiệt độ môi trường xung quanh. Mặc dù Alohan AD Series có dải nhiệt độ hoạt động từ -20°C đến +80°C, nhưng nếu nhiệt độ vượt quá ngưỡng này, bạn nên sử dụng thêm bộ kit cách nhiệt hoặc chọn dòng gioăng làm kín bằng Viton để kéo dài tuổi thọ cho thiết bị.
Hướng dẫn lắp đặt và vận hành an toàn
Việc lắp đặt bộ chuyển động khí nén cần tuân thủ các bước kỹ thuật để tránh hư hỏng trục van hoặc rò rỉ khí:
- Kiểm tra sự đồng tâm: Đảm bảo trục của bộ điều khiển và trục van thẳng hàng tuyệt đối. Sự lệch tâm sẽ dẫn đến mòn gioăng nhanh chóng và làm tăng momen xoắn cần thiết.
- Làm sạch đường ống khí: Trước khi kết nối, hãy xả khí để loại bỏ bụi bẩn, nước hoặc rỉ sét trong đường ống dẫn khí nén. Khí nén sạch và khô là yếu tố tiên quyết để bảo vệ piston bên trong.
- Điều chỉnh hành trình: Sử dụng hai vít điều chỉnh (Travel stops) ở bên hông bộ điều khiển để giới hạn chính xác góc mở 90 độ và góc đóng 0 độ.
- Bôi trơn: Mặc dù sản phẩm đã được bôi trơn sẵn tại nhà máy, nhưng trong quá trình bảo trì định kỳ, việc bổ sung mỡ chuyên dụng sẽ giúp các bánh răng hoạt động êm ái hơn.
Đội ngũ kỹ thuật của TBCNSG luôn sẵn sàng hỗ trợ thay thế và lắp đặt tận nơi cho các nhà máy tại khu vực phía Nam, đảm bảo hệ thống của quý khách đi vào hoạt động nhanh nhất có thể.
Phụ kiện tương thích cho hệ thống điều khiển tuyến tính
Để bộ điều khiển Alohan AD Series hoạt động theo kiểu tuyến tính (Double Acting Linear Type), quý khách cần trang bị thêm các phụ kiện đi kèm:
- Bộ định vị (Pneumatic Positioner): Nhận tín hiệu 4-20mA từ PLC để điều khiển góc mở van một cách chính xác. Các dòng YT-1000 hoặc YT-3300 thường được sử dụng phổ biến.
- Hộp công tắc giới hạn (Limit Switch Box): Model APL-210N hoặc APL-310N giúp phản hồi trạng thái đóng/mở về phòng điều khiển trung tâm.
- Van điện từ (Solenoid Valve): Dòng 5/2 (5 cửa 2 vị trí) dùng cho tác động kép, điện áp linh hoạt 24VDC, 110VAC hoặc 220VAC.
- Bộ lọc khí (Air Filter Regulator): Giúp ổn định áp suất khí đầu vào và lọc sạch hơi nước, dầu bẩn.
Kinh nghiệm thực tế và cam kết từ TBCNSG
Trong suốt quá trình hoạt động, TBCNSG đã cung cấp hàng ngàn bộ điều khiển khí nén Alohan cho các dự án lớn nhỏ. Một ví dụ điển hình là dự án nâng cấp hệ thống cấp nước sản xuất tại một nhà máy dệt nhuộm ở Khu công nghiệp Amata, Đồng Nai. Tại đây, chúng tôi đã thay thế toàn bộ các van vận hành tay bằng model AD100 tích hợp bộ định vị tuyến tính. Kết quả sau 2 năm vận hành, hệ thống vẫn hoạt động ổn định, sai số điều tiết lưu lượng giảm xuống dưới 1%, giúp nhà máy tiết kiệm đáng kể chi phí vận hành và nhân công.
Chúng tôi khẳng định vị thế là đối tác tin cậy của hãng Alohan tại Việt Nam. Khi mua hàng tại TBCNSG, quý khách hoàn toàn yên tâm với các cam kết:
- Hàng chính hãng 100%, nhập khẩu trực tiếp từ Hàn Quốc.
- Đầy đủ giấy tờ chứng nhận xuất xứ (CO) và chứng nhận chất lượng (CQ).
- Hàng luôn có sẵn số lượng lớn từ AD50 đến AD300 tại kho TP. Hồ Chí Minh.
- Bảo hành chính hãng 12 tháng, hỗ trợ kỹ thuật trọn đời sản phẩm.
- Giao hàng nhanh chóng đến các tỉnh thành: Vũng Tàu, Long An, Tây Ninh...
Tải về Datasheet và Yêu cầu báo giá
Để có đầy đủ thông số chi tiết về kích thước trục, bản vẽ CAD và biểu đồ momen xoắn chi tiết cho từng mức áp suất khí nén, quý khách vui lòng liên hệ trực tiếp với bộ phận kỹ thuật của TBCNSG để nhận tài liệu Datasheet Alohan AD Series bản cập nhật mới nhất.
Nếu quý khách đang có nhu cầu báo giá cho dự án hoặc thay thế thiết bị cũ, hãy gửi thông số về kích thước van (DN), áp suất khí nén hiện có và môi chất sử dụng. Đội ngũ kỹ sư của chúng tôi sẽ tính toán và phản hồi báo giá cạnh tranh nhất trong vòng 30 phút.
TBCNSG - Đồng hành cùng sự phát triển bền vững của nền công nghiệp Việt Nam.
