Van giảm áp Yoshitake GD-38 Series là dòng thiết bị điều tiết áp suất cao cấp đến từ Nhật Bản, nổi bật với thiết kế nhỏ gọn và khả năng làm việc bền bỉ trong các môi trường khắc nghiệt. Với thân bằng thép không gỉ (Inox), sản phẩm này là lựa chọn hàng đầu cho các hệ thống yêu cầu độ sạch cao và chống ăn mòn tuyệt đối như thực phẩm, dược phẩm và hóa chất.
Điểm mạnh vượt trội của GD-38 Series nằm ở cấu trúc màng ngăn (Diaphragm) nhạy bén, cho phép kiểm soát áp suất đầu ra một cách chính xác ngay cả khi áp suất đầu vào có sự biến động lớn. Thiết bị không cần nguồn năng lượng bên ngoài để vận hành, giúp tiết kiệm chi phí và đơn giản hóa hệ thống kỹ thuật.'
Tổng quan về dòng sản phẩm Yoshitake GD-38 Series

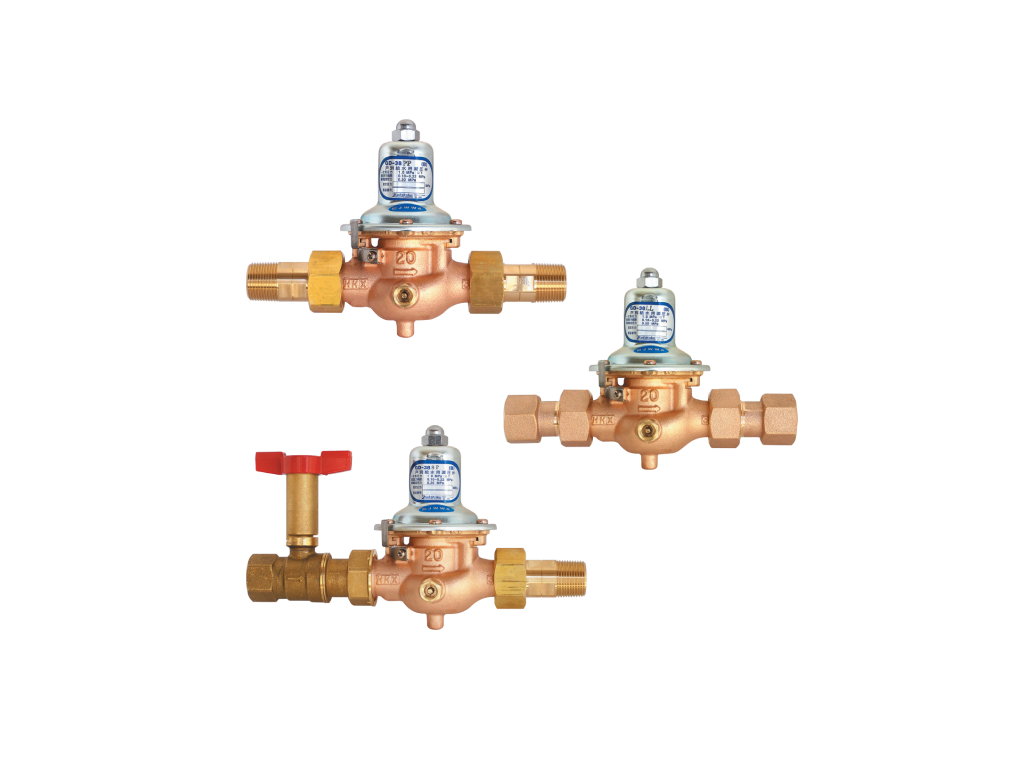

Dòng Yoshitake GD-38 được thiết kế chủ yếu cho các ứng dụng có lưu lượng nhỏ và trung bình. Series này bao gồm các biến thể phổ biến như GD-38 (loại tiêu chuẩn) và GD-38-8 (loại có tay quay điều chỉnh dễ dàng). Nhờ vật liệu chế tạo từ Stainless Steel, van có thể xử lý tốt các môi chất như hơi nóng (steam), không khí, nước và các chất lỏng phi nông nghiệp khác.
Trong quá trình triển khai thực tế, đội ngũ kỹ thuật của TBCNSG đã trực tiếp lắp đặt model Yoshitake GD-38 cho hệ thống lò hơi tại Nhà máy Chế biến Thực phẩm tại KCN Thuận Đạo, Long An. Thiết bị được ứng dụng để giảm áp từ 0.8 MPa xuống 0.2 MPa cho dây chuyền tiệt trùng. Sau hơn 2 năm vận hành, van vẫn duy trì sai số áp suất cực thấp, chứng minh độ tin cậy tuyệt vời của thương hiệu Yoshitake.
Thông số kỹ thuật chi tiết
Dưới đây là bảng thông số kỹ thuật cơ bản của dòng van giảm áp Yoshitake GD-38 Series để quý khách hàng tham khảo và lựa chọn:
| Thông số | Chi tiết kỹ thuật |
|---|---|
| Model | GD-38 / GD-38-8 |
| Môi chất sử dụng | Hơi nóng (Steam), Nước, Không khí, Chất lỏng khác |
| Áp suất đầu vào | Tối đa 1.0 MPa (10 kgf/cm2) |
| Áp suất đầu ra | 0.05 - 0.7 MPa (Chia làm các dải lò xo cụ thể) |
| Nhiệt độ tối đa | 190°C |
| Vật liệu thân van | Thép không gỉ (Stainless Steel) |
| Kiểu kết nối | Nối ren PT (JIS Rc) |
| Kích cỡ (Size) | 15A, 20A, 25A (1/2", 3/4", 1") |
Đặc điểm cấu tạo và bản vẽ kích thước
Van có cấu tạo dạng trực tiếp (Direct acting), giúp phản ứng nhanh với sự thay đổi áp suất. Các bộ phận tiếp xúc với môi chất đều được làm từ vật liệu chống gỉ sét, đảm bảo vệ sinh an toàn và kéo dài tuổi thọ thiết bị. Kích thước của GD-38 rất tối ưu, cho phép lắp đặt tại những không gian hẹp trong máy móc công nghiệp.
Lưu ý: Khi xem bản vẽ kỹ thuật, quý khách cần chú ý đến khoảng cách giữa hai đầu ren (Face-to-face) để thiết kế đường ống chờ chính xác. Thông thường, chiều dài tổng thể của size 15A và 20A là 80mm, size 25A là 95mm.
Hướng dẫn lắp đặt van giảm áp Yoshitake GD-38
Để đảm bảo van giảm áp Yoshitake hoạt động ổn định và bền bỉ, kỹ thuật viên của TBCNSG khuyến nghị tuân thủ các bước sau:
- Vệ sinh đường ống: Trước khi lắp van, phải thổi sạch bụi bẩn, xỉ hàn trong đường ống để tránh làm kẹt màng van hoặc hỏng ghế van.
- Lắp đúng chiều: Lắp van theo hướng mũi tên đúc nổi trên thân van (chiều dòng chảy từ đầu vào đến đầu ra).
- Lắp lọc y (Y-Strainer): Luôn lắp một lọc y phía trước van giảm áp để bảo vệ thiết bị khỏi tạp chất cơ học.
- Vị trí lắp đặt: Nên lắp van trên đoạn ống thẳng, tránh các đoạn cua gắt ngay sát đầu vào hoặc đầu ra của van.
- Điều chỉnh áp suất: Sử dụng vít điều chỉnh phía trên đỉnh van (hoặc tay quay đối với GD-38-8). Vặn theo chiều kim đồng hồ để tăng áp suất đầu ra và ngược lại.
Phụ kiện tương thích và giải pháp hệ thống
Một trạm giảm áp tiêu chuẩn sử dụng Yoshitake GD-38 thường bao gồm các phụ kiện đi kèm mà TBCNSG luôn sẵn hàng để cung cấp đồng bộ:
- Đồng hồ đo áp suất: Lắp tại đầu vào và đầu ra để giám sát hiệu quả giảm áp.
- Van bi hoặc van cửa: Lắp phía trước và phía sau để phục vụ công tác bảo trì, bảo dưỡng.
- Van an toàn: Lắp ở phía sau van giảm áp để bảo vệ thiết bị hạ nguồn trong trường hợp van giảm áp gặp sự cố.
- Bẫy hơi (Steam Trap): Nếu dùng cho hơi nóng, cần lắp bẫy hơi để loại bỏ nước ngưng, tránh hiện tượng thủy kích.
Tài liệu Datasheet Yoshitake GD-38 Series
Quý khách hàng và các đơn vị tư vấn thiết kế có thể liên hệ trực tiếp với bộ phận kỹ thuật của chúng tôi để nhận Datasheet đầy đủ. Tài liệu bao gồm biểu đồ lưu lượng (Flow chart), bảng tra kích thước chi tiết và các lưu ý đặc biệt về nhiệt độ môi trường. Việc tra cứu Flow chart là cực kỳ quan trọng để đảm bảo van không bị chọn thiếu size (undersized) hoặc quá size (oversized).
Yêu cầu báo giá và hỗ trợ kỹ thuật
Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn (TBCNSG) tự hào là đối tác phân phối các dòng sản phẩm Yoshitake Japan tại thị trường Việt Nam. Với đội ngũ kỹ sư giàu kinh nghiệm, chúng tôi không chỉ bán sản phẩm mà còn mang đến giải pháp tối ưu cho hệ thống áp suất của bạn.
Khi mua hàng tại TBCNSG, quý khách được cam kết:
- Sản phẩm chính hãng 100%, đầy đủ chứng chỉ CO (Certificate of Origin) và CQ (Certificate of Quality).
- Hàng luôn có sẵn số lượng lớn tại kho TP. Hồ Chí Minh và Hà Nội.
- Chế độ bảo hành 12 tháng theo tiêu chuẩn nhà sản xuất.
- Hỗ trợ tư vấn kỹ thuật chuyên sâu, tính toán chọn size van phù hợp với nhu cầu thực tế.
- Giao hàng nhanh chóng trên toàn quốc.
Đừng ngần ngại liên hệ với TBCNSG ngay hôm nay để nhận báo giá van giảm áp Yoshitake GD-38 cạnh tranh nhất và trải nghiệm dịch vụ kỹ thuật chuyên nghiệp của chúng tôi.
