Van giảm áp YDK - Hàn Quốc

Thông tin sản phẩm

Van giảm áp còn gọi là Van an toàn theo áp suất làm việc của hệ thống có thể tự động mở và đóng, thường được cài đặt trong hệ thống bảo vệ an toàn đường ống thiết bị hoặc một hệ thống khép kín.

Cấu tạo của van giảm áp:

  • Gồm phần tử điều khiển dạng ống trượt (1).
  • Ống trượt này bị ép vào đế bởi lò xo (2).
  • Lực ép của lò xo được điều chỉnh bởi vít xoay (3).
  • Cửa vào (4) của vỏ van nối với ống dẫn áp suất cao,
  • Cửa ra (5) của van nối với ống dẫn áp suất thấp.

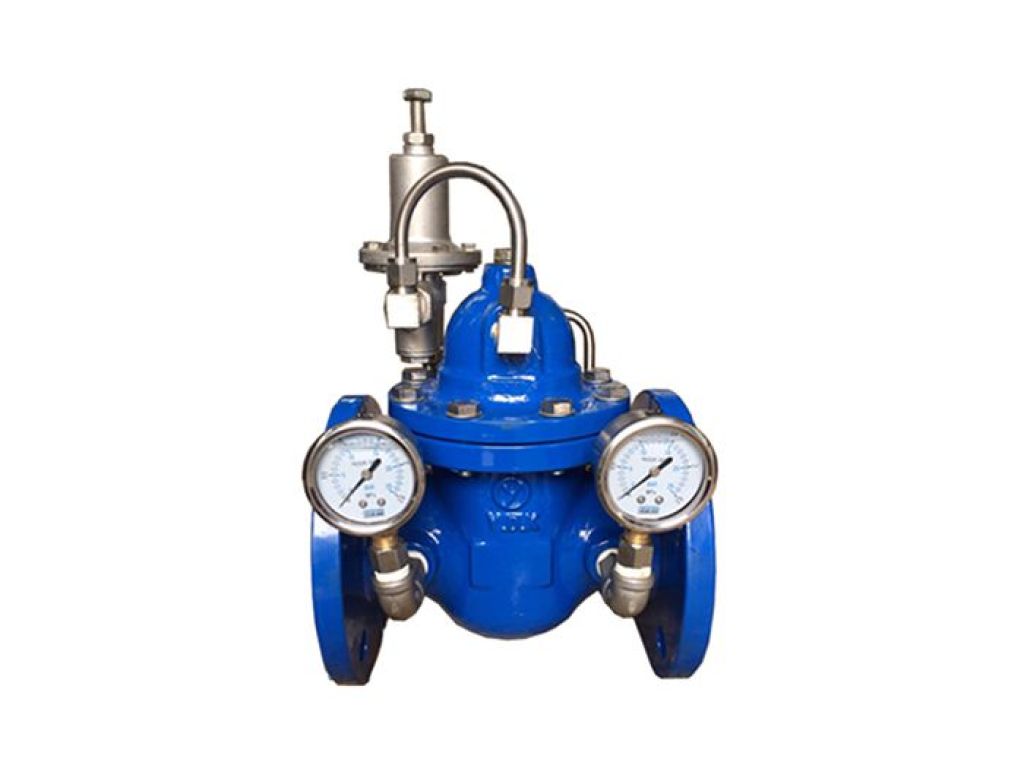

van giam ap ydk han-quoc

Nguyên lý của van giảm áp:

Hình Minh Hoạ
Hình Minh Hoạ

Van giảm áp là một van áp suất có tác dụng giữ áp suất đầu ra của van ở một giá trị thiết lập sẵn thấp hơn áp suất đầu vào. Điểm khác nhau cơ bản giữa van giảm áp và các van áp suất đầu vào (van an toàn, van tràn) là thiết lập áp suất tại đầu ra của van. Thiết lập quan hệ áp suất đầu vào và đầu ra của van.

Ở vị trí ban đầu của van là vị trí bị ép vào đế đỡ, cửa vào và cửa ra không được thông nhau. Khi tăng áp suất cửa vào, áp suất cửa vào càng lớn tiết diện thông nhau giữa 2 cửa càng lớn và áp suất cửa ra càng lớn. Giữ cố định áp suất  tại cửa ra của van – vì vậy có thể gọi là van ổn áp. Van giảm áp dạng này giữ cố định áp suất tại cửa ra của van mà không phụ thuộc vào độ biến động áp suất của dòng chất lỏng tới hoặc đi khỏi van.

Thông số kỹ thuật van giảm áp YDK – Hàn Quốc:

thong so ky thuat van giam ap ydk- han quoc



Phân loại van giảm áp

Gồm có 2 loại van là van tác động trực tiếp và van tác động gián tiếp.

Van tác động trực tiếp:

Tại vị trí ban đầu van mở hoàn toàn, độ rộng cửa ra thiết lập bởi vít xoay. Tác dụng của van là hầu như giữ không đổi tại cửa ra. Giả sử vì một lý do nào đó trong hệ thủy lực làm  áp suất  ra tăng. Khi đó áp suất khoang trống nối với cửa ra của van cũng tăng lên, đẩy phần tử điều khiển đi lên trên, kết quả là làm giảm tiết diện cửa thoát, dẫn tới làm giảm áp suất tại cửa ra. Trường hợp áp suất ra giảm thì phần tử điều khiển đi xuống làm tăng tiết diện cửa thoát kéo theo tăng áp suất ra. Như vậy quá trình này làm cho áp suất cửa ra gần như không đổi.

van giam ap ydk

Van giảm áp tác động gián tiếp:

Lò xo cửa vào thiết lập một áp suất lớn hơn áp suất cửa vào của van  áp suất vào , khi đó ống trượt ở vị trí ban đầu. Trong trường hợp các khoang có cùng áp suất là áp suất vào, khi đó chất lỏng chảy tự do qua van (tính chất giảm áp - ổn áp không được thể hiện).

Khi thiết lập lò xo một giá trị áp suất ra > áp suất vào,van phụ dạng bi trượt sẽ mở và chất lỏng từ khoang thoát ra thùng chứa một lượng nhỏ. Nhờ đó dòng chảy qua rãnh được tạo thành, cùng với nó trở lực thủy lực bị mất đi. Kết quả là áp suất ở khoang  tụt và ống trượt chính bị nâng lên, làm giảm tiết diện thông nhau giữa các khoang.Vì thế mà áp suất trong các khoang khác giảm xuống, tác động vào ống trượt và làm tăng tiết diện thông nhau giữa hai khoang. Quá trình đó lặp đi lặp lại, làm cho ống trượt thực hiện dao động quanh vị trí thiết lập. Mọi sự thay đổi áp suất ở cửa vào hoặc cửa ra của van đều kéo theo sự di chuyển của ống trượt.

van giam ap han quoc

Chức năng của van giảm áp:

Là loại van có khả năng làm suy giảm áp suất bên trong đường ống khi áp suất đạt đến một tới hạn nhất định. Loại van này có 2 kiểu giảm áp là điều chỉnh áp suất đầu vào xuống một mức thấp hơn ở đầu ra hoặc tự xả bớt áp suất xuống một mức định sẵn nhằm bảo vệ sự an toàn cho hệ thống ứng dụng.Van giảm áp còn tên gọi khác là van an toàn hoặc van xả, có thể được vận hành tự động hoặc được vận hành bằng tay. Tùy theo thiết kế mà van có thể tự vận hành do áp suất lên cao sẽ kích đẩy của van để thoát ra ngoài hoặc sử dụng cảm biến đo áp suất để mở cửa van. Với kiểu vận hành bằng tay, người ta thường dùng đồng hồ đo áp suất hoặc hệ thống đèn hiệu để theo dõi và chủ động xả van khi cần thiết.

Tính năng của van giảm áp:

  1. Áp lực chính xác và an toàn và ổn định vẫn không đổi, một khi van xả quá áp để mở cửa hoàn toàn và kịp thời cứu trợ.
  1. Tốc độ đóng cửa có thể điều chỉnh, loại bỏ những biến động áp lực.
  1. Các hoạt động của thiết bị truyền động cơ hoành được giảm xuống một trễ tối thiểu.
  1. Nó có thể được cài đặt ở vị trí nào, mà không thay đổi các thiết lập hoặc loại bỏ áp lực từ một đường ống dẫn bảo trì và kiểm tra có thể được thực hiện.
