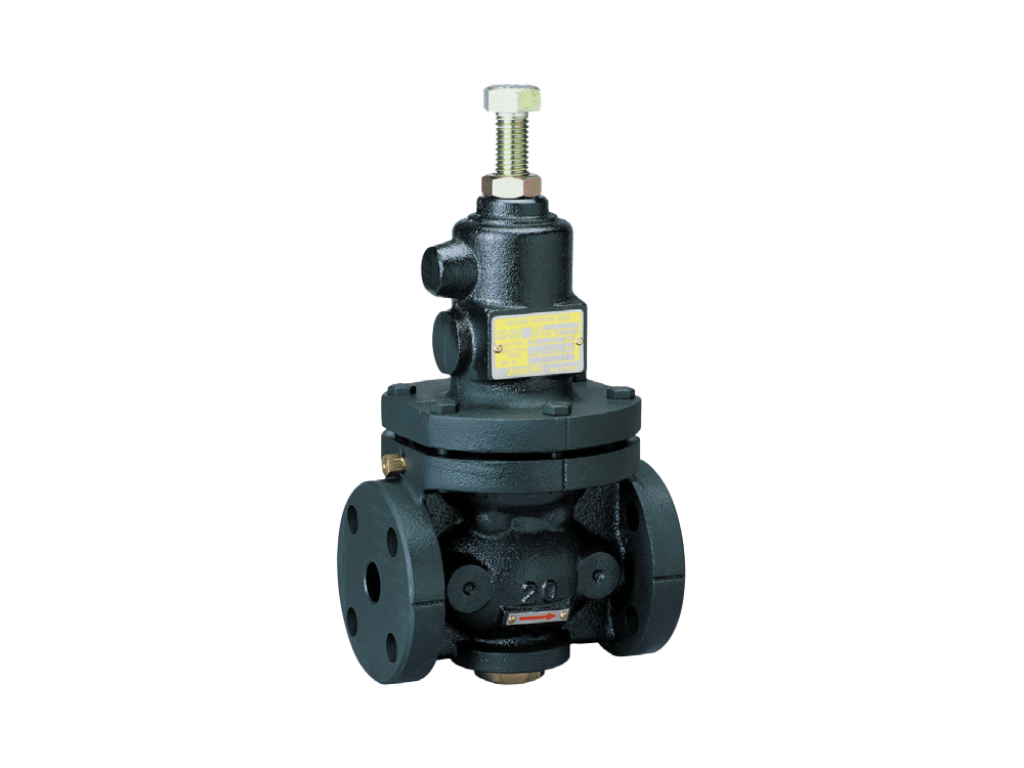

Van giảm áp Yoshitake GD-200H là dòng van giảm áp kiểu Pilot (Pilot-operated) chuyên dụng cho môi chất hơi nóng (steam) với hiệu suất cao và khả năng ổn định áp suất đầu ra cực kỳ chính xác. Sản phẩm nổi bật với thiết kế nhỏ gọn nhưng cho lưu lượng đi qua lớn, phù hợp cho các hệ thống đường ống công nghiệp đòi hỏi sự khắt khe về thông số kỹ thuật.
Tổng quan về model van giảm áp Yoshitake GD-200H
Model Yoshitake GD-200H được thiết kế để giải quyết bài toán sụt áp và biến động áp suất trong các hệ thống hơi. Với cơ chế vận hành bằng van điều hướng (Pilot), thiết bị này cho phép điều chỉnh áp suất hạ lưu một cách nhạy bén ngay cả khi áp suất thượng lưu hoặc lưu lượng sử dụng thay đổi đột ngột. Thân van thường được làm bằng gang dẻo hoặc thép đúc, đảm bảo độ bền cơ học cao trong môi trường nhiệt độ lớn.
Thông số kỹ thuật chi tiết Yoshitake GD-200H
Dưới đây là bảng thông số kỹ thuật chi tiết của sản phẩm được đội ngũ kỹ thuật TBCNSG tổng hợp chính xác từ tài liệu của hãng Yoshitake Nhật Bản:
| Thông số | Chi tiết kỹ thuật |
|---|---|
| Model | GD-200H |
| Môi chất sử dụng | Hơi nóng (Steam) |
| Áp suất đầu vào | 0.1 - 1.0 MPa (Tùy chọn lên đến 2.0 MPa) |
| Áp suất đầu ra | 0.05 - 0.9 MPa (Tùy thuộc vào lò xo điều chỉnh) |
| Tỷ lệ giảm áp tối đa | 20:1 |
| Nhiệt độ tối đa | 220°C |
| Kiểu kết nối | Mặt bích JIS 10K / JIS 20K |
| Vật liệu thân van | Gang dẻo (Ductile Iron) / Thép đúc (Cast Steel) |
| Vật liệu màng ngăn/đĩa | Thép không gỉ (Stainless Steel) |
Bản vẽ kỹ thuật và kích thước GD-200H
Việc nắm rõ kích thước giúp các kỹ sư thiết kế không gian lắp đặt tối ưu. Yoshitake GD-200H có các kích thước phổ biến từ DN15 đến DN150. Cấu tạo bên trong bao gồm màng ngăn (diaphragm) nhạy cảm và hệ thống lò xo chịu lực cao, giúp van phản ứng tức thì với sự thay đổi của áp suất đường ống.
Lưu ý: Khi lắp đặt, cần đảm bảo khoảng cách bảo trì tối thiểu xung quanh thân van để thuận tiện cho việc vệ sinh lưới lọc tích hợp bên trong.
Ứng dụng thực tế và kinh nghiệm lắp đặt
Trong quá trình triển khai thực tế, TBCNSG đã cung cấp và lắp đặt model Yoshitake GD-200H cho hệ thống lò hơi tại Nhà máy dệt nhuộm tại KCN Nhơn Trạch, Đồng Nai. Tại đây, van đóng vai trò giảm áp từ 8 bar xuống 2 bar để cấp cho các bồn nhuộm. Kết quả cho thấy áp suất đầu ra luôn duy trì ổn định ở mức sai số dưới 2%, giúp bảo vệ các thiết bị hạ lưu và tiết kiệm nhiên liệu đốt đáng kể.
Kinh nghiệm từ chuyên gia TBCNSG: Đối với model này, việc lắp đặt thêm một bộ bẫy hơi (Steam Trap) phía trước van là cực kỳ quan trọng để loại bỏ nước ngưng, tránh hiện tượng thủy kích (water hammer) gây hỏng màng ngăn của van giảm áp.
Hướng dẫn lắp đặt và vận hành an toàn
- Vệ sinh đường ống: Trước khi lắp van, phải thổi sạch bụi bẩn, xỉ hàn trong đường ống để tránh làm kẹt bộ Pilot.
- Hướng dòng chảy: Lắp đặt van theo đúng chiều mũi tên đúc nổi trên thân van.
- Lắp lọc y (Strainer): Luôn lắp một lọc Y phía trước van giảm áp (mắt lưới khoảng 80-100 mesh) để bảo vệ các chi tiết tinh vi bên trong.
- Đoạn ống thẳng: Đảm bảo có ít nhất 10 lần đường kính ống (10D) ở phía trước và 5 lần đường kính ống (5D) ở phía sau van để dòng chảy ổn định.
- Vận hành: Mở van chặn từ từ, điều chỉnh áp suất bằng cách xoay vít điều chỉnh trên đỉnh van theo chiều kim đồng hồ để tăng áp và ngược lại.
Phụ kiện tương thích cho hệ thống
Để hệ thống vận hành đồng bộ và bền bỉ, TBCNSG khuyến nghị sử dụng kèm các phụ kiện sau cho model GD-200H:
- Đồng hồ đo áp suất: Lắp tại đầu vào và đầu ra để theo dõi hiệu quả giảm áp.
- Van an toàn (Safety Valve): Lắp ở phía sau van giảm áp để bảo vệ hệ thống khi có sự cố quá áp.
- Van chặn (Bellows Seal Stop Valve): Dùng để cách ly van khi cần bảo trì, sửa chữa.
Tài liệu kỹ thuật Datasheet GD-200H
Quý khách hàng và các kỹ sư cần tài liệu Datasheet Yoshitake GD-200H chi tiết (bao gồm biểu đồ lưu lượng và bảng tra kích thước cụ thể) vui lòng liên hệ bộ phận kỹ thuật của TBCNSG. Chúng tôi cung cấp đầy đủ tài liệu từ hãng bằng tiếng Anh và bản dịch hướng dẫn sử dụng tiếng Việt để hỗ trợ quá trình lắp đặt chính xác nhất.
Báo giá van giảm áp Yoshitake GD-200H chính hãng
Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn (TBCNSG) là đơn vị uy tín lâu năm trong việc phân phối các dòng van công nghiệp Yoshitake tại Việt Nam. Chúng tôi cam kết:
- Sản phẩm mới 100%, nhập khẩu chính hãng từ Nhật Bản/Thái Lan.
- Đầy đủ chứng từ CO (Certificate of Origin) và CQ (Certificate of Quality).
- Chế độ bảo hành 12 tháng theo tiêu chuẩn nhà sản xuất.
- Đội ngũ kỹ thuật giàu kinh nghiệm sẵn sàng tư vấn giải pháp tối ưu nhất cho hệ thống của bạn.
Để nhận báo giá chi tiết và ưu đãi tốt nhất cho model Van giảm áp Yoshitake GD-200H, quý khách vui lòng liên hệ trực tiếp với chúng tôi qua hotline hoặc email. TBCNSG luôn sẵn sàng đồng hành cùng sự phát triển bền vững của doanh nghiệp bạn.
