Van giảm áp Venn RP-6

Thông tin sản phẩm

Van giảm áp Venn RP-6 là loại van giảm áp kiểu pilot được sử dụng cho các đường ống chính và đường ống lưu lượng lớn của các thiết bị xây dựng, đường ống hơi nóng công nghiệp, hay trong các thiết bị sản xuất, thiết bị công nghiệp khác nhau, v.v.

Thông số kỹ thuật

  • Mã sản phẩm: RP6-B, RP6-G
  • Phương pháp điều chỉnh: Loại tay cầm bằng tay (đường kính danh nghĩa 15 đến 80), loại vít điều chỉnh (đường kính danh nghĩa 100 đến 200)
  • Đường kính danh nghĩa: 15-200 (1/2"-8")
  • Áp suất vào tối đa: 1.0MPa (10kgf/cm2)
  • Áp suất ra từ: 0.03~0.8Mpa(0.3~0.8barg)
  • Vật liệu thân van: Gang (FC)
  • Disc và seat: Thép không gỉ
  • Piston và xi lanh: Đồng đúc

Ưu điểm

  • Kiểm soát ổn định đạt được bằng cách sử dụng cấu trúc dẫn hướng piston và một vòng đệm đặc biệt.
  • Có thể được sử dụng cho một loạt các áp suất và tốc độ dòng chảy.
  • Loại RP-6 có cơ chế khóa tự động (đường kính danh nghĩa từ 15 đến 80), và áp suất có thể dễ dàng điều chỉnh bằng cách vận hành tay cầm.
  • Thiết kế nhỏ gọn, nhẹ, giúp dễ dàng lắp đặt và xử lý.

Ứng dụng

Van giảm áp Venn RP-6 được sử dụng trong các hệ thống hơi nước công nghiệp, bao gồm:

  • Hệ thống cấp hơi cho các thiết bị sản xuất
  • Hệ thống cấp hơi cho các thiết bị HVAC
  • Hệ thống cấp hơi cho các thiết bị nhà bếp công nghiệp

Van giảm áp Venn RP-6 là một sản phẩm chất lượng cao, có độ bền cao và khả năng hoạt động ổn định. Sản phẩm được sản xuất bởi công ty Venn, một trong những nhà sản xuất van nổi tiếng của Nhật Bản.

Thông số kỹ thuật

Mã sản phẩm RP6-B RP6-G
Phương pháp điều chỉnh

Loại tay cầm bằng tay (đường kính danh nghĩa 15 đến 80),

loại vít điều chỉnh (đường kính danh nghĩa 100 đến 200)

Đường kính danh nghĩa 15-200 (1/2-8)
Chất lỏng áp dụng hơi nước
Nhiệt độ chất lỏng 184 ° C trở xuống .We also manufacture fluid temperatures of 220 ° C or less.
Áp suất phía chính được áp dụng 1.0MPa trở xuống
Phạm vi áp suất điều chỉnh thứ cấp 0,03 ~ 0,8MPa
Chênh lệch áp suất tối thiểu trước và sau van Đường kính danh nghĩa 15 ~ 80: 0,05MPa, Đường kính danh nghĩa 100 ~ 200: 0,07MPa
Tăng thời hạn 0,02MPa trở xuống
bù lại

Đường kính danh nghĩa 15 ~ 80:

Trong vòng 0,02MPa (Áp suất điều chỉnh thứ cấp 0,03 ~ 0,035MPa) Trong vòng 0,03MPa (Áp suất điều chỉnh thứ cấp trên 0,035 0,07MPa)

Trong vòng 0,05MPa (Áp suất điều chỉnh thứ cấp trên 0,07 0,8MPa)
Đường kính danh nghĩa 100 ~ 200: Trong vòng 0,05 MPa

Lượng rò rỉ cho phép 0,05% hoặc ít hơn tốc độ dòng chảy danh định
Kết thúc kết nối Mặt bích JIS 10K FF. We also manufacture JIS 10K RF flanges.
Vật liệu cơ thể FC
Vật liệu thân van SUS
Vật liệu Van ghế SUS
Vật liệu Piston / Xi lanh CAC406 SUS
Tay cầm hoặc màu nắp Xanh lam (bạc cho đường kính danh nghĩa từ 100 trở lên) màu xanh lá
Tư thế gắn kết Gắn thẳng vào đường ống nằm ngang

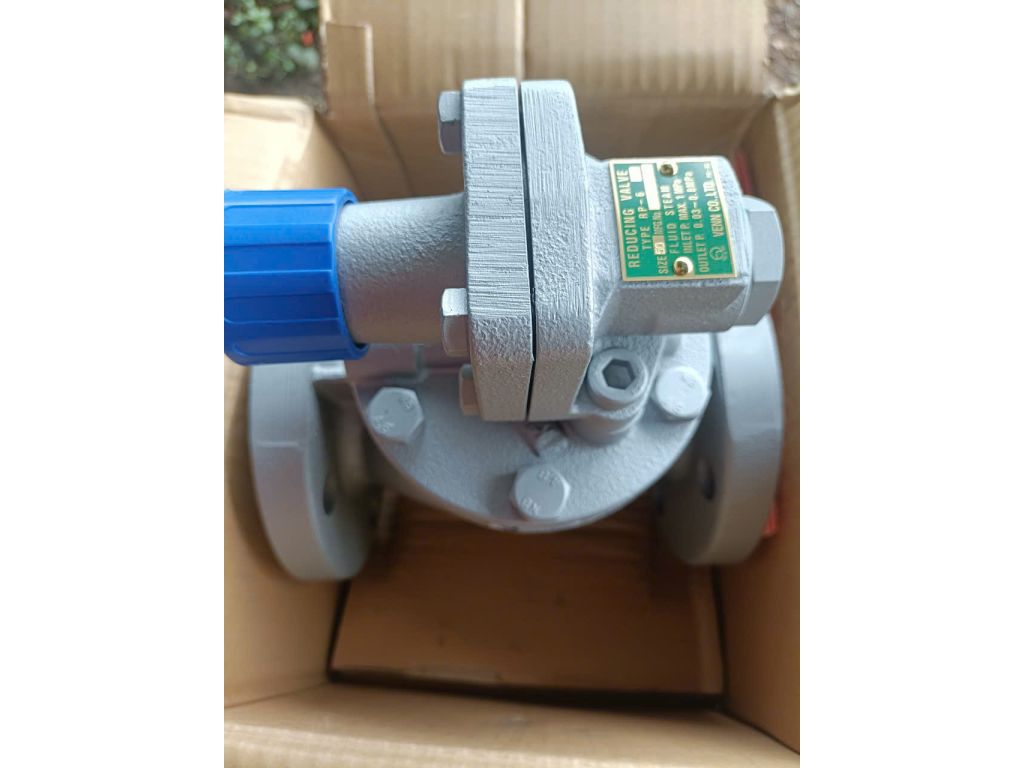

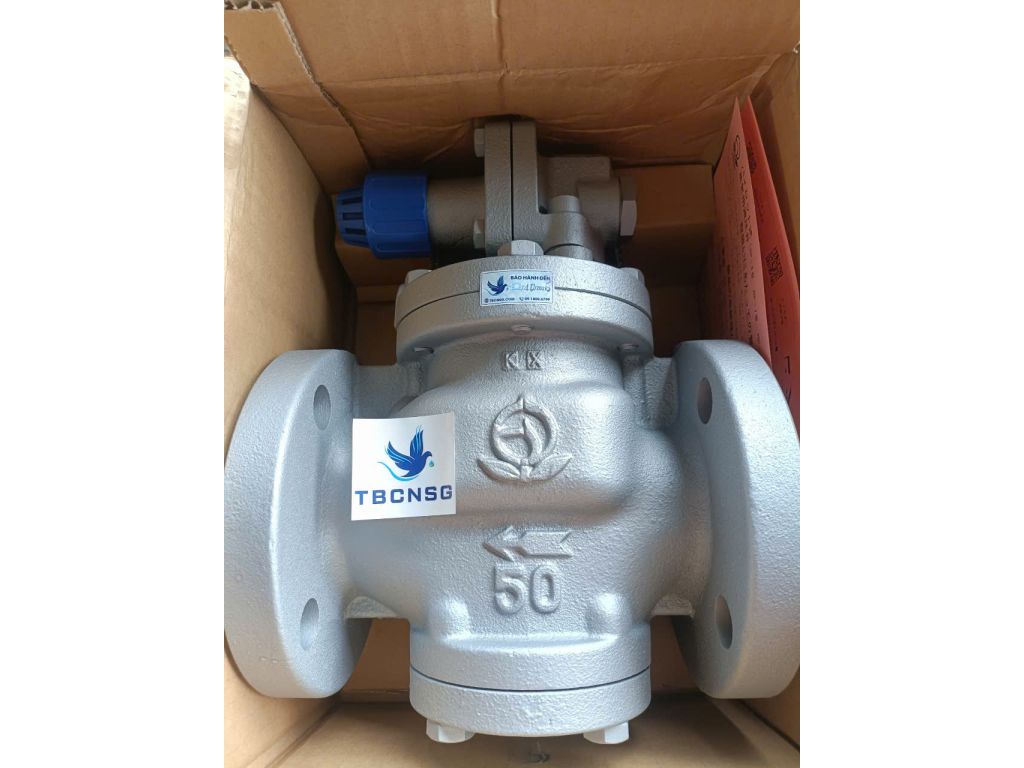

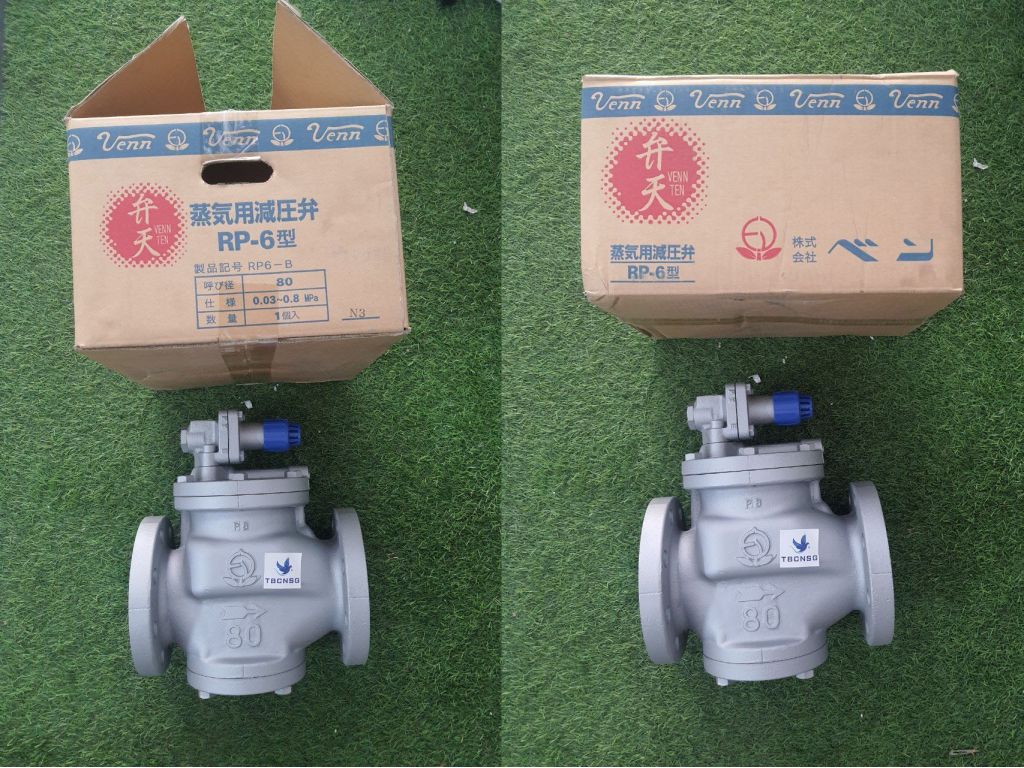

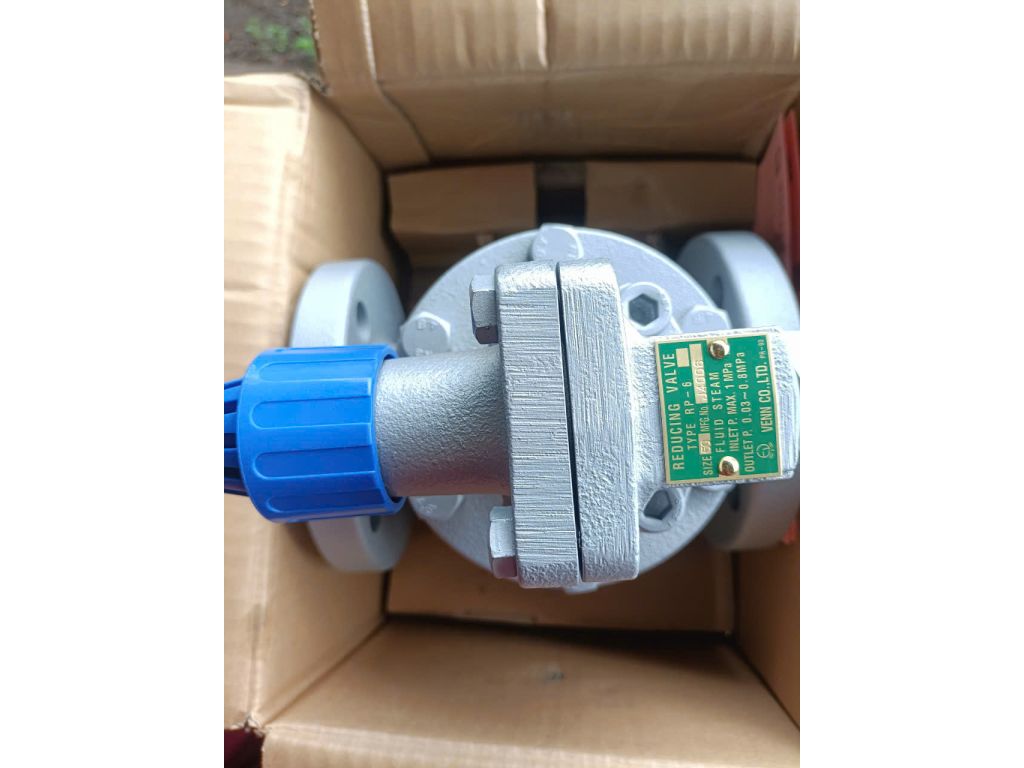

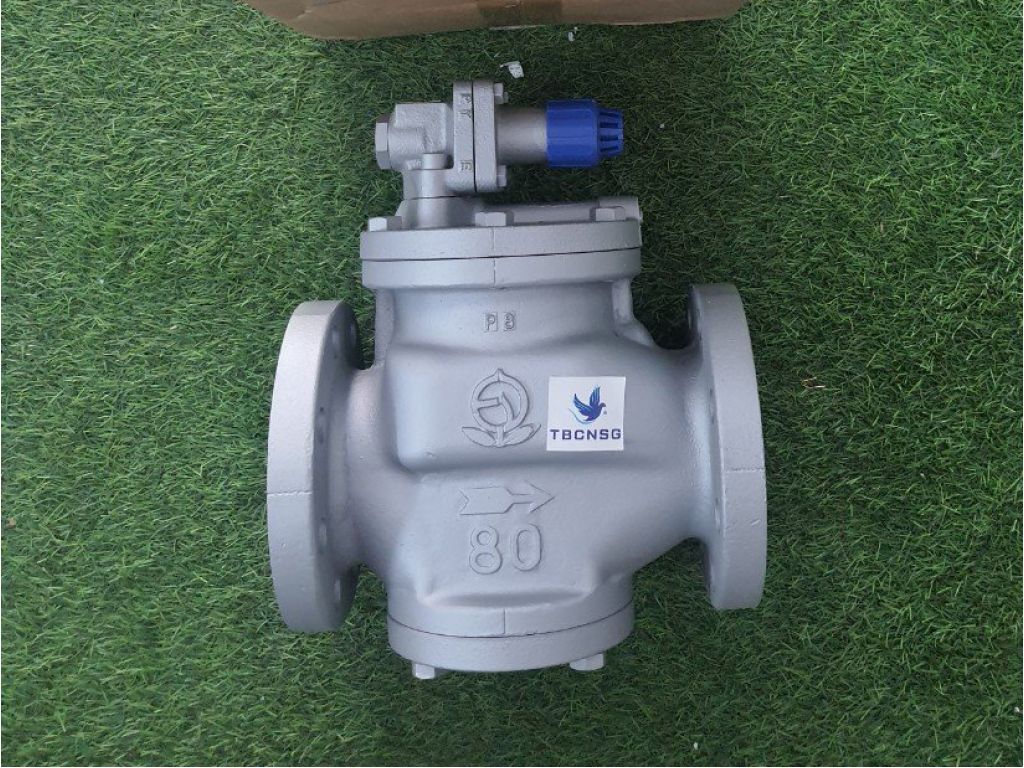

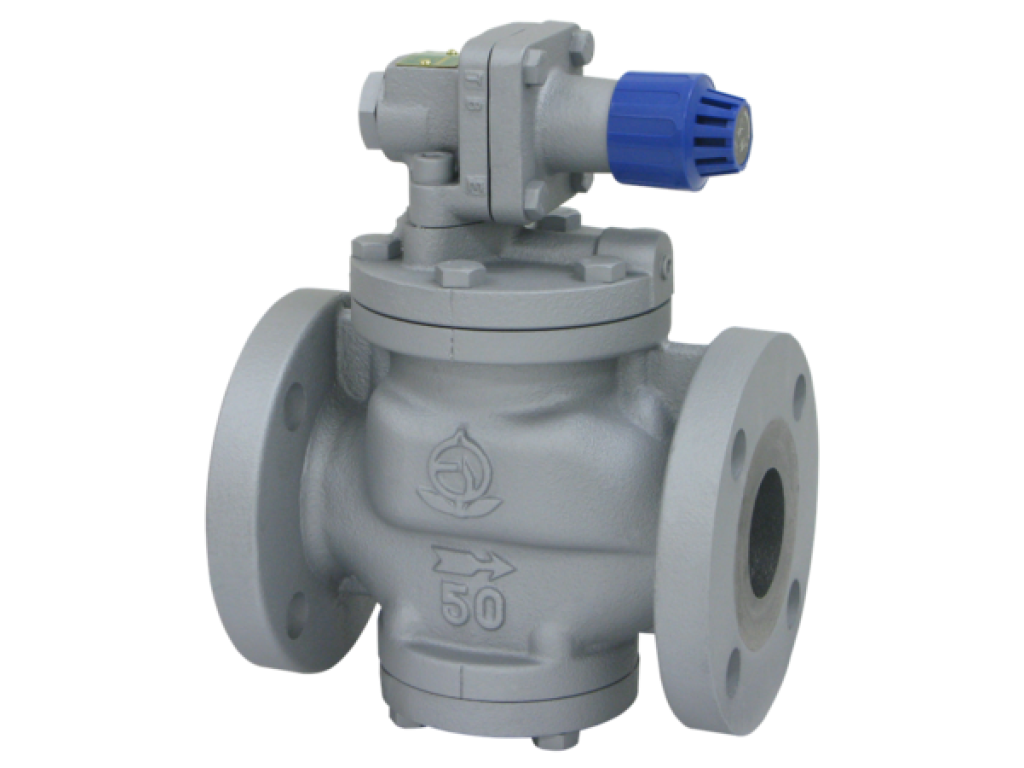

Hình ảnh sản phẩm

product image product image product image product image
