Trong bản vẽ thiết kế hệ thống cơ điện (M&E) của bất kỳ công trình nào, việc lựa chọn đúng loại van chặn ngược dòng luôn là bài toán ảnh hưởng trực tiếp đến tuổi thọ của máy bơm, đường ống và chi phí vận hành. Van một chiều cánh bướm Toyo, hay còn gọi là van một chiều đĩa đôi kiểu wafer (Dual Plate Wafer Check Valve), là giải pháp được các kỹ sư cơ điện và nhà thầu MEP tại Việt Nam tin dùng nhờ thiết kế cực gọn, khả năng đóng mở nhanh và đặc biệt là hiệu quả triệt tiêu hiện tượng búa nước. Bài viết dưới đây tổng hợp đầy đủ cấu tạo, nguyên lý hoạt động, thông số kỹ thuật của các model phổ biến 440, 443B, 445 cùng bảng tra kích thước lắp đặt chi tiết và hướng dẫn chọn mua van chính hãng.

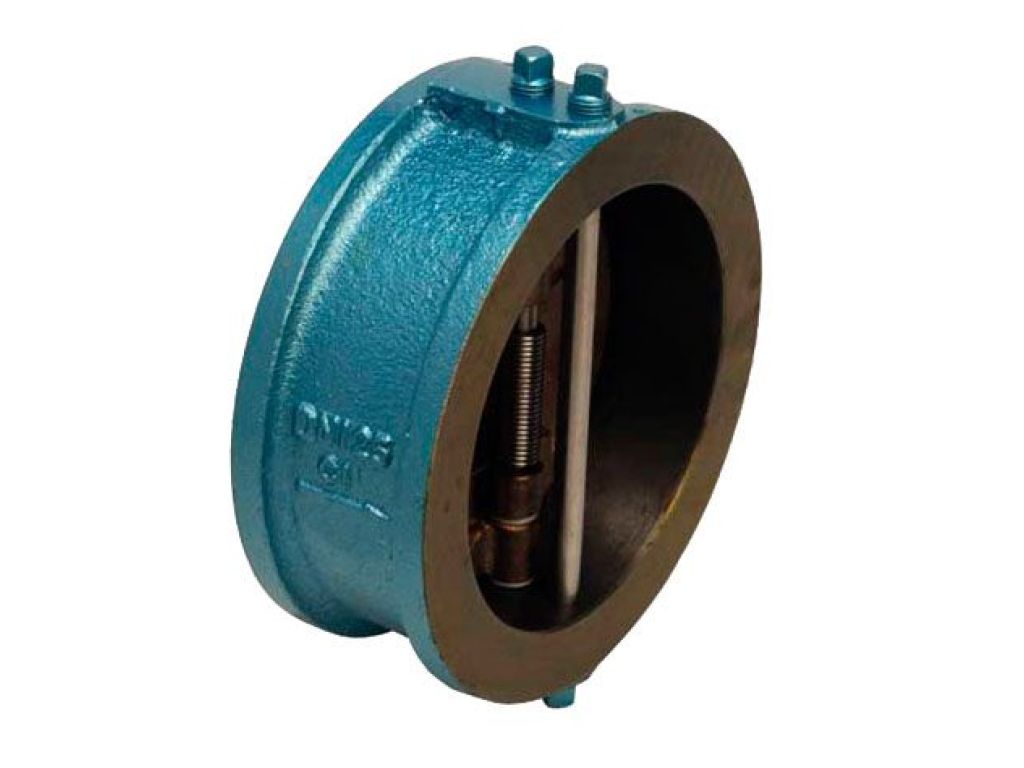

Van một chiều cánh bướm Toyo là dòng van chặn một chiều có kết cấu hai nửa đĩa van hình bán nguyệt gắn trên một trục trung tâm, được đóng lại bằng lực đàn hồi của lò xo xoắn inox. Toàn bộ cụm cơ cấu này được bố trí bên trong một thân van dạng wafer mỏng, kẹp trực tiếp giữa hai mặt bích của đường ống và được siết chặt bằng các bulong xuyên qua các lỗ tai van. Sản phẩm thuộc thương hiệu Toyo (Toyo Valve Co., Ltd. / Red-White Valve), xuất xứ Nhật Bản hoặc Thái Lan tùy lô sản xuất, đạt tiêu chuẩn mặt bích JIS B2220 (JIS 10K) hoặc BS EN 1092-2 (PN16).
Điểm khác biệt căn bản so với van một chiều lá lật truyền thống là chiều dài thân van. Trong khi van lá lật cần một khoảng không gian dài để lá van xoay mở hoàn toàn, van cánh bướm Toyo chỉ chiếm một khoảng rất ngắn trên đường ống, thường dao động từ 43 mm đến 229 mm tùy kích cỡ. Chính đặc điểm này giúp van trở thành lựa chọn ưu tiên tại các trạm bơm có không gian chật hẹp, các phòng kỹ thuật trong tòa nhà cao tầng hoặc các cụm thiết bị đóng gói (packaged skid).
Chống búa nước (Water Hammer Prevention): Đây là ưu điểm kỹ thuật quan trọng nhất. Khi máy bơm đột ngột dừng do mất điện hoặc do thao tác đóng van, dòng chất lỏng trong ống sẽ đảo chiều với vận tốc lớn tạo ra xung áp suất có thể làm nứt vỡ đường ống, bung gioăng hoặc phá hủy cánh bơm. Với van đĩa đôi lò xo, hai nửa đĩa van có quãng đường di chuyển rất ngắn (chỉ vài chục độ góc) và được lò xo hỗ trợ đóng lại gần như tức thì, ngăn dòng chảy ngược trước khi nó hình thành. Nhờ vậy, xung áp suất sinh ra được giảm thiểu đáng kể so với van lá lật có quán tính lớn.
Tiết kiệm không gian và chi phí thi công: Trọng lượng van một chiều cánh bướm Toyo nhẹ hơn nhiều so với van một chiều lá lật cùng kích cỡ, giúp giảm tải trọng lên hệ giá đỡ, giảm số lượng bulong và rút ngắn thời gian lắp đặt. Chiều dài mặt đối mặt ngắn cũng giúp tiết kiệm vật tư đường ống, đặc biệt có ý nghĩa tại các công trình có suất đầu tư được kiểm soát chặt chẽ.
Tối ưu tổn thất áp suất: Khi van mở hoàn toàn, hai nửa đĩa van gập song song với thành ống, tạo ra một lòng dẫn gần như trơn nhẵn. Hệ số tổn thất thủy lực của van đĩa đôi thấp hơn rõ rệt so với van cửa lật, giúp giảm công suất tiêu thụ của bơm trong suốt quá trình vận hành dài hạn.
Trạng thái mở: Khi máy bơm khởi động, áp lực dòng lưu chất theo chiều thuận thắng lực căng của lò xo, đẩy hai nửa đĩa van xoay quanh trục và gập lại song song với dòng chảy. Tiết diện lưu thông được mở tối đa, gần như không cản trở dòng chảy.
Trạng thái đóng: Khi máy bơm ngắt hoặc lưu lượng giảm về gần bằng không, lực lò xo lập tức kéo hai nửa đĩa van về vị trí vuông góc với trục ống và ép chặt vào vùng làm kín. Quá trình này diễn ra trong khoảng thời gian rất ngắn, trước khi dòng chảy kịp đảo chiều, nhờ đó triệt tiêu nguy cơ búa nước. Van hoạt động hoàn toàn tự động, không cần cơ cấu tay gạt, không cần nguồn điện hay khí nén điều khiển.
Đây là model phổ biến nhất tại thị trường Việt Nam. Van có thân gang FC200 sơn Epoxy, đĩa van bằng đồng CAC406, kết nối kiểu wafer tương thích mặt bích JIS 10K theo tiêu chuẩn JIS B2220. Áp lực làm việc tối đa 1,37 MPa (tương đương 14 kgf/cm2), nhiệt độ làm việc phụ thuộc vật liệu gioăng, thông thường đến 80 độ C với NBR và đến 120 độ C với EPDM. Model 440 được sử dụng rộng rãi cho các kích cỡ từ DN40 đến DN300, đáp ứng hầu hết nhu cầu của hệ thống cấp nước, PCCC và điều hòa không khí trong tòa nhà.
Model 443B sử dụng cùng kết cấu thân wafer nhưng được chế tạo theo tiêu chuẩn mặt bích châu Âu PN16 (BS EN 1092-2), chịu được áp suất làm việc đến 16 bar (1,6 MPa). Đây là lựa chọn tiêu chuẩn cho các hệ thống HVAC, trạm bơm tòa nhà cao tầng, hệ thống chiller và các đường ống có áp lực thiết kế cao hơn so với cấp JIS 10K. Đĩa van có thể là đồng hoặc inox tùy cấu hình đặt hàng. Việc phân biệt chính xác giữa 440 và 443B là yêu cầu bắt buộc khi lập bản vẽ vật tư, bởi đường kính vòng bulong và số bulong của hai tiêu chuẩn này khác nhau.
Model 445 hướng đến các ứng dụng khắc nghiệt hơn, với thân gang cầu hoặc thân inox, đĩa van inox SUS304/SUS316, gioăng EPDM hoặc PTFE. Dòng van này phù hợp cho môi trường hóa chất nhẹ, nước thải công nghiệp có tính ăn mòn, hệ thống nước siêu sạch trong nhà máy thực phẩm và dược phẩm. Chi phí đầu tư cao hơn nhưng tuổi thọ và độ an toàn vượt trội so với dòng thân gang thông thường.
| Tiêu chí | Toyo 440 | Toyo 443B | Toyo 445 / Inox |
|---|---|---|---|
| Tiêu chuẩn mặt bích | JIS 10K (JIS B2220) | PN16 (BS EN 1092-2) | JIS 10K hoặc PN16 |
| Vật liệu thân van | Gang FC200 sơn Epoxy | Gang FC200 sơn Epoxy | Gang cầu FCD450 / Inox |
| Vật liệu đĩa van | Đồng CAC406 | Đồng CAC406 / Inox 304 | Inox SUS304 / SUS316 |
| Lò xo và trục | Inox 304 | Inox 304 | Inox 316 |
| Gioăng làm kín | NBR hoặc EPDM | NBR hoặc EPDM | EPDM / PTFE |
| Áp lực làm việc tối đa | 1,37 MPa (14 kgf/cm2) | 1,6 MPa (16 bar) | 1,6 MPa hoặc cao hơn |
| Nhiệt độ làm việc | Đến 80 độ C (NBR) / 120 độ C (EPDM) | Đến 80 độ C (NBR) / 120 độ C (EPDM) | Đến 120 độ C hoặc cao hơn |
| Kích cỡ thông dụng | DN40 - DN300 | DN50 - DN300 | DN50 - DN200 |
| Ứng dụng điển hình | Cấp nước, PCCC, HVAC | HVAC, trạm bơm cao tầng | Hóa chất, nước thải, thực phẩm |
Bảng dưới đây tổng hợp kích thước hình học tham khảo của dòng van một chiều cánh bướm Toyo kết nối wafer, bao gồm chiều dài mặt đối mặt L (face-to-face), đường kính ngoài thân D và trọng lượng ước tính. Kỹ sư cơ điện có thể dùng bảng này để đưa vào bản vẽ thiết kế đường ống và tính toán khoảng không lắp đặt. Trước khi chốt vật tư, nên đối chiếu lại với catalogue kỹ thuật của lô hàng cụ thể để tránh sai lệch.
| DN (mm) | Inch | Chiều dài L (mm) | Đường kính ngoài D (mm) | Trọng lượng (kg) | Model tương ứng |
|---|---|---|---|---|---|
| 40 | 1-1/2 | 43 | 88 | 1,1 | 440 / 443B |
| 50 | 2 | 43 | 100 | 1,3 | 440 / 443B |
| 65 | 2-1/2 | 46 | 120 | 1,7 | 440 / 443B |
| 80 | 3 | 64 | 130 | 2,3 | 440 / 443B |
| 100 | 4 | 64 | 155 | 3,2 | 440 / 443B |
| 125 | 5 | 70 | 185 | 4,8 | 440 / 443B |
| 150 | 6 | 76 | 210 | 6,2 | 440 / 443B |
| 200 | 8 | 89 | 260 | 10,8 | 440 / 443B |
| 250 | 10 | 114 | 320 | 16,5 | 440 / 443B |
| 300 | 12 | 114 | 370 | 22,5 | 440 / 443B |
| 350 | 14 | 127 | 420 | 30,0 | 443B |
| 400 | 16 | 140 | 470 | 41,0 | 443B |
| 450 | 18 | 152 | 520 | 53,0 | 443B |
| 500 | 20 | 178 | 570 | 69,0 | 443B |
| 600 | 24 | 229 | 670 | 96,0 | 443B |
Ghi chú kỹ thuật: các giá trị L và D trong bảng mang tính tham khảo theo dòng van đĩa đôi kiểu wafer thông dụng. Với các kích cỡ lớn từ DN350 trở lên, kết cấu thân van thường được gia cường thêm gân và số lượng tai van có thể thay đổi để phù hợp với số bulong của mặt bích đối ứng. Quý khách cần bản vẽ chi tiết theo từng kích cỡ cụ thể, vui lòng liên hệ bộ phận kỹ thuật để nhận tài liệu chính thức.
Hệ thống phòng cháy chữa cháy: Van một chiều cánh bướm Toyo được lắp tại đầu ra của cụm máy bơm chữa cháy chính và bơm bù áp, có tác dụng ngăn nước từ đường ống chữa cháy chảy ngược về bể chứa khi bơm ngừng hoạt động. Đây cũng là vị trí dễ xảy ra búa nước nhất trong toàn hệ thống, do đó khả năng đóng nhanh của van đĩa đôi là yếu tố được các đơn vị thẩm duyệt PCCC đặc biệt lưu ý. Tham khảo thêm giải pháp chống búa nước cho trạm bơm PCCC để có cái nhìn tổng thể.
Hệ thống HVAC và chiller: Van được bố trí trên đường hồi của các cụm bơm nước lạnh, ngăn dòng nước chạy ngược về bơm khi hệ thống chuyển sang chế độ dự phòng hoặc khi ngắt tuần hoàn để bảo trì. Kích thước nhỏ gọn giúp van dễ dàng lắp đặt trong các hộp kỹ thuật hẹp của tòa nhà văn phòng, khách sạn, trung tâm thương mại.
Trạm bơm cấp nước chung cư, nhà cao tầng: Với đặc thù cột áp lớn, khi mất điện đột ngột dòng nước trong ống đẩy sẽ đảo chiều với động năng rất cao. Van một chiều cánh bướm Toyo đóng kín nhanh giúp triệt tiêu nguy cơ nứt vỡ ống, bung mặt bích và hư hỏng cánh bơm, đồng thời bảo vệ đồng hồ áp suất và các thiết bị đo lắp trên tuyến ống.
Nhà máy xử lý nước sạch và nước thải công nghiệp: Van được sử dụng trên các tuyến bùn, tuyến hóa chất và tuyến nước tuần hoàn. Với môi trường có tính ăn mòn, nên chọn dòng thân inox hoặc gang cầu kết hợp gioăng EPDM để kéo dài tuổi thọ thiết bị.
Các yếu tố quyết định giá: Giá van một chiều cánh bướm Toyo phụ thuộc vào ba yếu tố chính. Thứ nhất là kích cỡ DN, vì kích thước càng lớn thì khối lượng vật liệu và chi phí gia công càng cao, đồng thời số lượng bulong và tai van cũng tăng lên. Thứ hai là vật liệu đĩa van, chênh lệch đáng kể giữa phương án đĩa đồng và đĩa inox SUS304 hoặc SUS316. Thứ ba là tiêu chuẩn áp lực, giữa cấp JIS 10K và PN16 có sự khác biệt về độ dày thân và tiêu chuẩn vật liệu. Ngoài ra, chứng từ CO-CQ và nguồn gốc xuất xứ cũng là yếu tố ảnh hưởng trực tiếp đến giá thành.
Cách phân biệt van Toyo chính hãng và hàng nhái:
Để so sánh thêm trước khi quyết định, quý khách có thể xem bài viết so sánh với van một chiều lá lật Toyo 430E và tham khảo bảng giá van công nghiệp Toyo Nhật Bản chính hãng để nắm được mặt bằng giá chung của toàn bộ dòng sản phẩm.
Việc chọn đúng chuẩn bích là điều kiện tiên quyết để van lắp vừa khít và làm kín tốt. Bảng dưới đây giúp kỹ sư đối chiếu nhanh giữa các tiêu chuẩn mặt bích thường gặp trong bản vẽ M&E.
| Tiêu chuẩn bích | Ký hiệu | Áp lực danh nghĩa | Model Toyo tương thích | Ghi chú sử dụng |
|---|---|---|---|---|
| JIS B2220 | JIS 10K | 10 kgf/cm2 | Toyo 440, Toyo 445 | Phổ biến trong công trình dân dụng và PCCC tại Việt Nam |
| BS EN 1092-2 | PN16 | 16 bar | Toyo 443B, Toyo 445 | Dùng cho hệ thống áp lực cao, HVAC, trạm bơm cao tầng |
| ASME B16.5 | ANSI Class 150 | 150 psi | Toyo 440 (tùy cấu hình) | Cần kiểm tra đường kính vòng bulong trước khi lắp |
| Tiêu chí | Gioăng NBR | Gioăng EPDM |
|---|---|---|
| Nhiệt độ làm việc | Khoảng -10 đến 80 độ C | Khoảng -20 đến 120 độ C |
| Khả năng chịu dầu | Tốt, phù hợp môi trường có dầu khoáng | Kém, không dùng cho lưu chất gốc dầu |
| Khả năng chịu nhiệt | Trung bình | Tốt, ổn định ở nhiệt độ cao |
| Khả năng chịu thời tiết, ozon | Trung bình | Rất tốt |
| Lưu chất khuyến nghị | Nước lạnh, nước tuần hoàn, dầu khoáng | Nước nóng, nước PCCC, hơi bão hòa áp thấp, nước thải |
| Ứng dụng điển hình | Hệ thống chiller, cấp nước lạnh | Hệ thống PCCC, nước nóng, HVAC nhiệt độ cao |
Model 440 tiêu chuẩn với gioăng NBR không phù hợp cho hơi nước nhiệt độ cao. Nếu cần sử dụng cho hệ thống hơi, phải chọn cấu hình gioăng EPDM hoặc PTFE và xác nhận lại nhiệt độ, áp suất thiết kế với nhà cung cấp. Trong nhiều trường hợp, kỹ sư nên chuyển sang dòng van một chiều chuyên dụng cho hơi để đảm bảo an toàn.
Van có thể đóng kín về mặt cơ học, nhưng lắp trên ống đứng với dòng chảy hướng xuống không được khuyến nghị. Trọng lượng bản thân đĩa van cùng áp lực cột nước phía trên sẽ tạo tải trọng thường trực lên lò xo và vùng làm kín, làm giảm tuổi thọ thiết bị và tăng nguy cơ rò rỉ. Phương án lắp đặt tiêu chuẩn là ống ngang hoặc ống đứng với dòng chảy hướng lên.
Khác biệt cốt lõi nằm ở tiêu chuẩn mặt bích và cấp áp lực. Model 440 theo chuẩn JIS 10K với áp lực làm việc tối đa 1,37 MPa, trong khi model 443B theo chuẩn PN16 với áp lực làm việc đến 1,6 MPa. Đường kính vòng bulong và số bulong của hai tiêu chuẩn cũng khác nhau, nên không thể lắp lẫn nếu mặt bích đường ống không tương thích. Khi lập bản vẽ vật tư, cần ghi rõ tiêu chuẩn bích để tránh nhầm lẫn.
Giá phụ thuộc vào kích cỡ DN, vật liệu đĩa van và số lượng đặt hàng. Với các dự án có khối lượng lớn, chính sách chiết khấu nhà thầu MEP sẽ được áp dụng riêng. Quý khách vui lòng gửi danh mục vật tư kèm kích cỡ và tiêu chuẩn bích để nhận báo giá chính xác trong thời gian sớm nhất.
Mỗi dòng có thế mạnh riêng. Van cánh bướm đĩa đôi vượt trội về tiết kiệm không gian, trọng lượng nhẹ và khả năng chống búa nước nhờ lò xo đóng nhanh. Van lá lật có ưu thế ở các tuyến ống có lưu lượng rất lớn, yêu cầu tổn thất áp suất cực thấp. Với phần lớn công trình M&E tại Việt Nam, van cánh bướm Toyo là lựa chọn cân bằng nhất giữa hiệu quả kỹ thuật và chi phí đầu tư.
