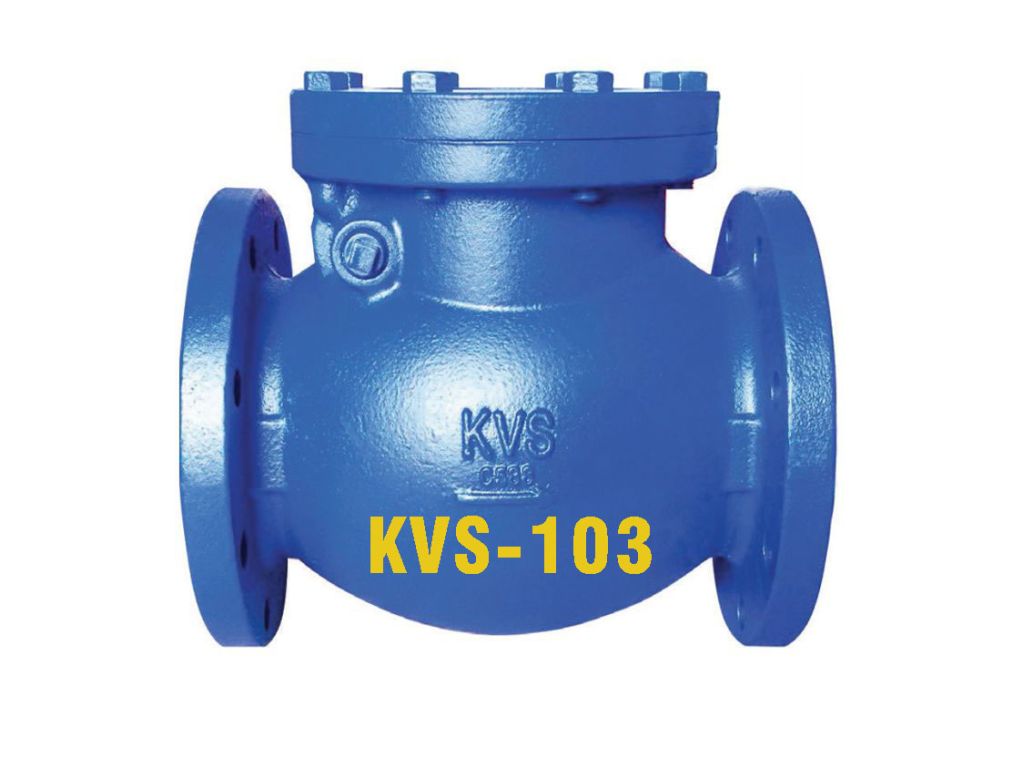

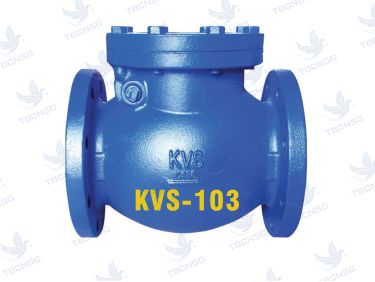

Van một chiều KVS model KVS-103 là dòng van công nghiệp chuyên dụng được thiết kế để bảo vệ hệ thống đường ống bằng cách chỉ cho phép dòng lưu chất chảy theo một hướng duy nhất và ngăn chặn hiện tượng dòng chảy ngược. Đây là loại Swing Check Valve (van một chiều lá lật) thân gang, kết nối mặt bích theo tiêu chuẩn PN16, thường được ứng dụng rộng rãi trong các hệ thống cấp thoát nước, hệ thống phòng cháy chữa cháy (PCCC), và đặc biệt là hệ thống HVAC trong các tòa nhà cao tầng hay nhà máy sản xuất. Sản phẩm này là giải pháp thay thế hoàn hảo cho các dòng van một chiều cũ kém chất lượng, giúp bảo vệ máy bơm và các thiết bị đắt tiền khỏi hiện tượng búa nước. Đối với các kỹ sư cơ điện (ME) hay các đơn vị thầu xây lắp công nghiệp, model KVS-103 là lựa chọn ưu tiên nhờ sự bền bỉ và tính ổn định cao.
Tổng quan về thương hiệu KVS và model KVS-103
Thương hiệu KVS (KVS Valves) từ lâu đã khẳng định được vị thế của mình trên thị trường thiết bị ngành nước và HVAC toàn cầu. Với triết lý tập trung vào chất lượng vật liệu và độ chính xác trong gia công, KVS cung cấp các giải pháp van công nghiệp đáp ứng các tiêu chuẩn khắt khe như BS, DIN, ANSI. Tại Việt Nam, các sản phẩm của KVS được đánh giá cao bởi khả năng chịu áp lực tốt và tuổi thọ vận hành dài hạn trong điều kiện khí hậu nhiệt đới. Model KVS-103 đại diện cho dòng van lá lật tiêu chuẩn của hãng, sử dụng vật liệu gang xám hoặc gang cầu cao cấp, bề mặt được sơn phủ Epoxy chống ăn mòn, phù hợp cho cả môi trường nước sạch lẫn nước thải đã qua xử lý.
Tại Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn (TBCNSG), chúng tôi đã có hơn 10 năm kinh nghiệm phân phối các dòng Van một chiều từ nhiều thương hiệu lớn. Qua quá trình cung cấp thực tế, chúng tôi nhận thấy model KVS-103 có tỷ lệ bảo hành cực thấp, gần như bằng không trong 5 năm đầu sử dụng. Khách hàng của chúng tôi, từ các chủ đầu tư dự án căn hộ cao cấp đến các nhà máy dệt nhuộm tại khu vực phía Nam, đều phản hồi rất tích cực về độ kín khít của đĩa van và khả năng vận hành êm ái, không gây tiếng ồn lớn khi đóng ngắt.
Thông số kỹ thuật chi tiết Van một chiều KVS model KVS-103
Việc nắm vững các thông số kỹ thuật là yếu tố then chốt để đảm bảo tính tương thích của thiết bị với hệ thống hiện có. Dưới đây là bảng thông số chi tiết của model KVS-103 được đội ngũ kỹ thuật của TBCNSG tổng hợp:
| Đặc tính | Thông số chi tiết |
|---|---|
| Model | KVS-103 |
| Kiểu van | Swing Check Valve (Van một chiều lá lật) |
| Kích thước (Size) | DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300 đến DN600 |
| Tiêu chuẩn thiết kế | BS 5153 / EN 12334 |
| Áp lực làm việc | PN16 (16 Bar) |
| Vật liệu thân van | Gang xám (Cast Iron GG25) hoặc Gang cầu (Ductile Iron GGG40) |
| Vật liệu đĩa van | Gang hoặc Đồng (Bronze/Brass) tùy phiên bản |
| Vòng đệm (Seat) | Đồng hoặc EPDM |
| Kết nối | Mặt bích tiêu chuẩn BS 4504 PN16 |
| Nhiệt độ làm việc | -10°C đến 120°C (tùy thuộc vào vật liệu đệm) |
| Lớp phủ bề mặt | Sơn Epoxy tĩnh điện màu xanh (Blue) |
Để hiểu rõ hơn về nguyên lý hoạt động, quý khách có thể tham khảo thêm bài viết Van một chiều là gì? để nắm bắt cấu tạo và cách thức vận hành của các dòng van ngăn dòng chảy ngược hiện nay.
Đặc điểm cấu tạo và ưu điểm nổi bật của KVS-103
Model KVS-103 sở hữu thiết kế tối ưu với phần nắp van (Bonnet) có thể tháo rời dễ dàng. Điều này cho phép nhân viên kỹ thuật thực hiện bảo trì, vệ sinh đĩa van bên trong mà không cần phải tháo toàn bộ thân van ra khỏi đường ống. Đây là một điểm cộng lớn so với các dòng van một chiều dạng kẹp (Wafer) vốn đòi hỏi quy trình tháo lắp phức tạp hơn.
Một đặc điểm kỹ thuật đáng lưu ý là góc mở của lá lật trong model KVS-103 được tính toán để giảm thiểu tối đa tổn thất áp suất (Pressure Drop). Khi dòng chảy đi qua, lá lật sẽ mở hoàn toàn, tạo ra một khoảng không thông thoáng giúp lưu chất lưu thông với lưu lượng tối đa. Khi dòng chảy dừng lại, trọng lực và áp suất ngược sẽ đẩy lá lật đóng lại nhanh chóng. Việc sử dụng check valve dạng lá lật như KVS-103 đặc biệt hiệu quả trong các hệ thống có lưu chất chứa tạp chất nhỏ, vì thiết kế này ít bị kẹt hơn so với dạng lò xo hay dạng cánh bướm.

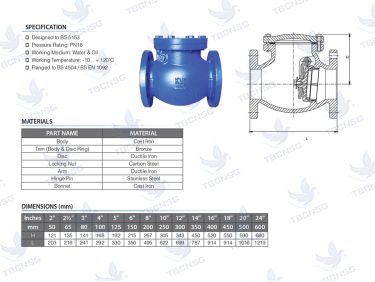

Bản vẽ kỹ thuật và kích thước lắp đặt (Dimensional Drawing)
Kích thước của van một chiều KVS model KVS-103 tuân thủ nghiêm ngặt tiêu chuẩn BS 5153, đảm bảo tính lắp lẫn với các hệ thống ống thép, ống HDPE hay ống uPVC hiện hành. Khoảng cách giữa hai mặt bích (Face-to-Face) được thiết kế chuẩn xác để các đơn vị thi công dễ dàng lên bản vẽ thiết kế 3D và bóc tách khối lượng vật tư.
Các thông số kích thước cơ bản (mm) cho các size phổ biến:
- DN50: Chiều dài L = 203mm, Đường kính bích D = 165mm
- DN100: Chiều dài L = 292mm, Đường kính bích D = 220mm
- DN150: Chiều dài L = 356mm, Đường kính bích D = 285mm
- DN200: Chiều dài L = 495mm, Đường kính bích D = 340mm
(Lưu ý: Các thông số trên mang tính chất tham khảo, quý khách vui lòng liên hệ kỹ thuật TBCNSG để nhận bản vẽ chi tiết cho từng kích cỡ cụ thể).
Kinh nghiệm thực tế và đánh giá từ TBCNSG
Trong suốt những năm qua, TBCNSG đã cung cấp hàng nghìn bộ thiết bị ngăn dòng chảy ngược model KVS-103 cho các dự án lớn nhỏ. Một trong những dự án tiêu biểu là hệ thống xử lý nước thải tại một khu công nghiệp lớn ở Bình Dương và hệ thống điều hòa trung tâm Chiller tại một tòa nhà văn phòng ở TP. Hồ Chí Minh. Qua khảo sát thực tế sau 3 năm vận hành, các kỹ sư của chúng tôi ghi nhận thân van vẫn giữ được lớp sơn Epoxy nguyên bản, không có dấu hiệu rò rỉ tại nắp van hay trục lá lật.
Quan điểm của chúng tôi về sản phẩm này là: "Đáng đồng tiền bát gạo". Dù giá thành có thể nhỉnh hơn một chút so với các dòng van không thương hiệu từ Trung Quốc, nhưng giá trị về mặt an toàn và tiết kiệm chi phí bảo trì mà KVS-103 mang lại là vượt trội. Chủ đầu tư sẽ không phải lo lắng về sự cố búa nước làm vỡ đường ống hay hỏng cánh bơm - những rủi ro thường gặp nếu sử dụng van một chiều kém chất lượng.
Hướng dẫn lắp đặt Van một chiều KVS-103 đúng kỹ thuật
Để Van một chiều hoạt động hiệu quả nhất, quy trình lắp đặt cần tuân thủ các bước sau:
- Kiểm tra hướng dòng chảy: Trên thân van KVS-103 luôn có một mũi tên đúc nổi. Phải đảm bảo hướng mũi tên trùng với hướng di chuyển của lưu chất.
- Vị trí lắp đặt: Van có thể lắp theo phương ngang hoặc phương thẳng đứng (với điều kiện dòng chảy đi từ dưới lên). Tuyệt đối không lắp van theo phương thẳng đứng nếu dòng chảy đi từ trên xuống vì trọng lực sẽ làm lá lật luôn ở trạng thái mở.
- Làm sạch đường ống: Trước khi lắp van, cần vệ sinh sạch cát, xỉ hàn bên trong ống để tránh làm trầy xước đệm van (seat), gây hở van.
- Sử dụng gioăng đệm: Sử dụng gioăng cao su hoặc gioăng teflon phù hợp giữa mặt bích van và mặt bích đường ống để đảm bảo độ kín tuyệt đối.
- Siết bu lông: Siết bu lông theo hình đối xứng (hình sao) để lực ép lên mặt bích được đều, tránh tình trạng vênh bích gây rò rỉ.
Phụ kiện tương thích và tài liệu kỹ thuật
Khi mua van một chiều KVS model KVS-103 tại TBCNSG, quý khách có thể lựa chọn thêm các phụ kiện đi kèm để tạo thành một hệ thống hoàn chỉnh:
- Mặt bích thép tiêu chuẩn PN16 (loại rỗng hoặc mù).
- Bộ bu lông, đai ốc mạ kẽm hoặc inox 304.
- Gioăng cao su mặt bích (Gasket).
- Y lọc (Y-Strainer) KVS để bảo vệ van khỏi rác thải.
Quý khách hàng cần tải Datasheet Van một chiều KVS-103 bản đầy đủ (PDF) vui lòng truy cập mục tài liệu trên website của chúng tôi hoặc liên hệ trực tiếp với bộ phận kỹ thuật để được cung cấp bản vẽ CAD phục vụ thiết kế.
Tại sao nên mua Van một chiều KVS tại TBCNSG?
Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn không chỉ là đơn vị bán hàng, chúng tôi là đối tác kỹ thuật tin cậy của bạn. Với kho hàng lớn tại TP. Hồ Chí Minh và các đại lý liên kết tại Đà Nẵng, Hải Phòng, chúng tôi cam kết:
- Hàng chính hãng 100%: Đầy đủ giấy tờ chứng nhận xuất xứ (CO) và chứng nhận chất lượng (CQ) từ nhà sản xuất KVS.
- Hỗ trợ kỹ thuật chuyên sâu: Đội ngũ kỹ sư sẵn sàng tư vấn giải pháp, chọn size van phù hợp với thông số bơm và áp suất hệ thống.
- Bảo hành dài hạn: Chính sách bảo hành 12-18 tháng theo tiêu chuẩn nhà sản xuất, hỗ trợ đổi trả nếu có lỗi kỹ thuật.
- Giao hàng nhanh chóng: Hỗ trợ giao hàng tận nơi tại các khu vực trọng điểm như Vũng Tàu, Đồng Nai, Bình Dương và các tỉnh miền Tây.
- Dịch vụ lắp đặt: Chúng tôi có đội ngũ kỹ thuật hỗ trợ thay thế, lắp đặt tận nơi cho các nhà máy, xí nghiệp nếu có yêu cầu.
Yêu cầu báo giá Van một chiều KVS model KVS-103
Giá của Van một chiều KVS-103 phụ thuộc vào kích cỡ (DN) và vật liệu chi tiết. Để nhận được báo giá cạnh tranh nhất cùng các chương trình chiết khấu cho dự án, quý khách vui lòng cung cấp các thông tin sau:
- Kích thước đường ống (Ví dụ: DN100).
- Số lượng cần mua.
- Môi chất sử dụng (Nước sạch, nước thải, hay hóa chất nhẹ).
- Địa điểm giao hàng.
TBCNSG cam kết phản hồi yêu cầu báo giá trong vòng 30 phút làm việc.
Câu hỏi thường gặp về Van một chiều KVS-103 (FAQ)
Van một chiều KVS-103 có dùng được cho hệ thống hơi nóng không?
Model KVS-103 với thân gang và đệm EPDM/Đồng thường được thiết kế cho nước lạnh hoặc nước nóng dưới 120°C. Đối với hệ thống hơi nóng (Steam) có nhiệt độ cao hơn, quý khách nên chuyển sang dòng van một chiều hơi chuyên dụng bằng thép hoặc inox của KVS để đảm bảo an toàn.
Tôi có thể lắp van KVS-103 theo chiều thẳng đứng không?
Có, bạn hoàn toàn có thể lắp theo chiều thẳng đứng nhưng chỉ áp dụng cho dòng chảy đi từ dưới lên trên. Khi đó, áp lực dòng chảy sẽ đẩy lá lật mở ra, và khi bơm dừng, trọng lực cùng áp suất nước từ trên dồn xuống sẽ giúp lá lật đóng kín.
Làm sao để phân biệt van KVS-103 chính hãng?
Sản phẩm chính hãng luôn có logo KVS đúc nổi trên thân van, đi kèm tem nhãn ghi rõ model, size và áp lực PN16. Ngoài ra, hàng chính hãng do TBCNSG cung cấp luôn có đầy đủ bộ chứng từ CO/CQ bản gốc hoặc sao y công chứng.
TBCNSG có hỗ trợ giao hàng tại Hải Phòng hoặc Đà Nẵng không?
Chúng tôi hỗ trợ giao hàng toàn quốc. Với các khu vực như Hải Phòng, Đà Nẵng, chúng tôi sẽ vận chuyển thông qua các đơn vị logistics uy tín hoặc chành xe chuyên tuyến để đảm bảo hàng hóa đến tay khách hàng nhanh nhất với chi phí thấp nhất.
