Van một chiều lá lật Shieyu JW300 nối mặt bích

Van một chiều lá lật Shieyu JW300 nối mặt bích

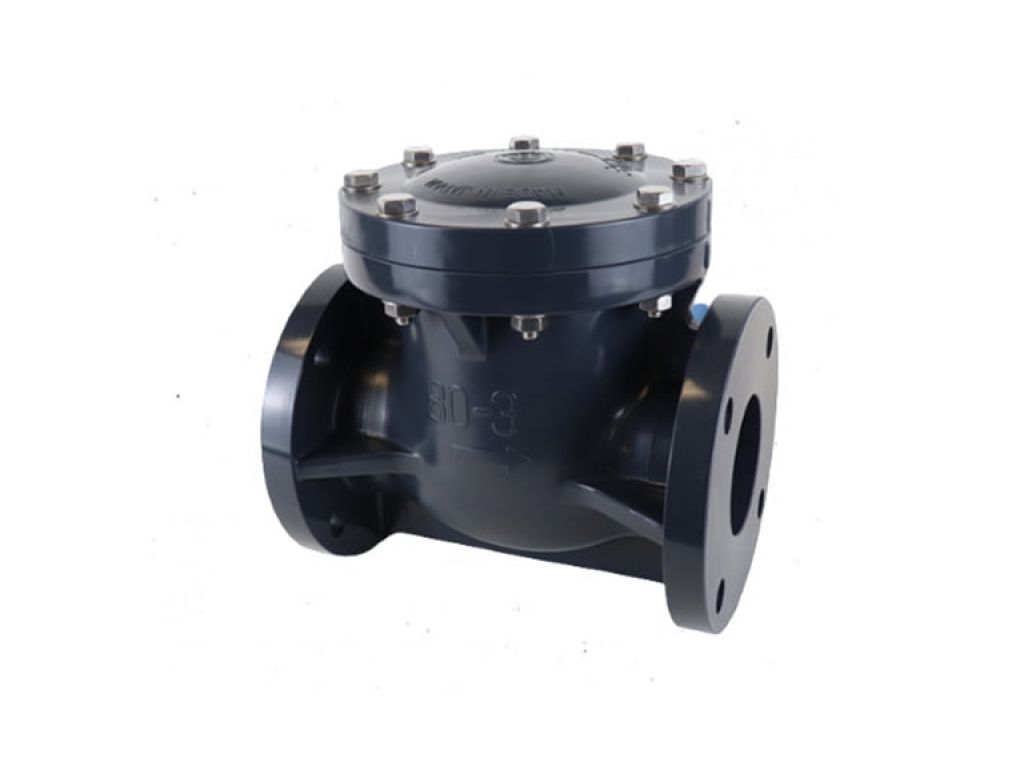

Van một chiều lá lật Shieyu JW300 nối mặt bích là dòng van một chiều dạng lá lật kết nối hai đầu mặt bích đúc liền thân (Flanged Swing Check Valve), đĩa van dạng cánh lật chuyển động đóng mở quanh trục lệch tâm cố định. Sản phẩm được thiết kế lắp đặt theo phương nằm ngang, vật liệu nhựa uPVC/PP/PVDF, tiêu chuẩn bích tùy chọn DIN/JIS/ANSI, kích cỡ từ DN50 đến DN200, phù hợp cho hệ thống dẫn nước thô và lưu chất công nghiệp lưu lượng lớn.

Trong các hệ thống đường ống công nghiệp, van một chiều đóng vai trò quan trọng trong việc ngăn dòng chảy ngược, bảo vệ bơm, thiết bị đo và toàn bộ hệ thống khỏi những sự cố do dòng hồi gây ra. Với kết cấu lá lật linh hoạt cùng vật liệu nhựa cao cấp, van một chiều Shieyu JW300 là giải pháp được nhiều kỹ sư và nhà thầu lựa chọn cho các hệ thống có lưu lượng lớn, yêu cầu độ bền cao và khả năng chống ăn mòn tốt.

Đặc điểm nổi bật của van một chiều lá lật Shieyu JW300

Kết cấu lá lật với trục lệch tâm cố định

Van một chiều Shieyu JW300 hoạt động theo nguyên lý đĩa van dạng cánh lật, chuyển động đóng mở quanh một trục lệch tâm cố định. Khi dòng lưu chất chảy theo chiều thuận, áp lực dòng chảy sẽ đẩy cánh lật mở ra, cho phép lưu chất đi qua một cách dễ dàng với tổn thất áp suất thấp. Khi dòng chảy ngừng hoặc có xu hướng đảo chiều, chính trọng lượng của cánh lật kết hợp với áp lực ngược sẽ đưa đĩa van về vị trí đóng kín, ngăn không cho lưu chất chảy ngược trở lại.

Nhờ cơ chế lật quanh trục lệch tâm, hành trình mở của cánh van ngắn, tốc độ đóng nhanh, hạn chế hiện tượng va đập thủy lực (water hammer) hiệu quả hơn so với một số dòng van một chiều khác. Đây là ưu điểm kỹ thuật quan trọng giúp bảo vệ đường ống và các thiết bị liên quan trong hệ thống.

Thân van đúc liền với hai đầu mặt bích

Van một chiều Shieyu JW300 sử dụng kết cấu thân van đúc liền với hai đầu mặt bích, giúp tăng độ cứng vững và khả năng chịu áp của toàn bộ thân van. Kiểu kết nối mặt bích hai đầu cho phép lắp đặt chắc chắn, dễ dàng tháo lắp và bảo trì, đồng thời đảm bảo độ kín cao tại các mối ghép với đường ống. Đây là kiểu kết nối phổ biến trong các hệ thống công nghiệp có đường kính lớn và yêu cầu độ ổn định cao.

Vật liệu nhựa uPVC, PP, PVDF

Van một chiều lá lật Shieyu JW300 được chế tạo từ các loại nhựa kỹ thuật cao cấp gồm uPVC, PP và PVDF. Mỗi loại vật liệu có những đặc tính riêng, đáp ứng các điều kiện làm việc khác nhau:

• uPVC: có độ bền cơ học tốt, khả năng chống ăn mòn hóa học cao, giá thành hợp lý, phù hợp với hệ thống nước thô, nước cấp, nước thải và nhiều loại dung dịch hóa chất thông dụng.
• PP (Polypropylene): có khả năng chịu hóa chất tốt hơn uPVC, chịu được nhiệt độ cao hơn, thích hợp cho các hệ thống hóa chất và dung dịch có tính ăn mòn.
• PVDF (Polyvinylidene Fluoride): là vật liệu cao cấp với khả năng chịu nhiệt, chịu hóa chất và chịu ăn mòn vượt trội, phù hợp cho các ứng dụng công nghiệp khắt khe như hóa chất, dược phẩm, bán dẫn và xử lý nước siêu sạch.

Nhờ sử dụng vật liệu nhựa thay vì kim loại, van một chiều Shieyu JW300 không bị gỉ sét, không bị ăn mòn điện hóa, trọng lượng nhẹ, dễ vận chuyển và lắp đặt, đồng thời tuổi thọ cao trong môi trường ẩm ướt hoặc có hóa chất.

Thiết kế lắp đặt theo phương nằm ngang

Van một chiều Shieyu JW300 được thiết kế để lắp đặt theo phương nằm ngang trên đường ống. Việc lắp đặt đúng phương sẽ đảm bảo cánh lật hoạt động chính xác theo nguyên lý trọng lực kết hợp áp lực dòng chảy, giúp van đóng mở nhạy và duy trì độ kín tốt trong suốt quá trình vận hành. Khi lắp đặt, cần chú ý đến hướng mũi tên chỉ chiều dòng chảy trên thân van để đảm bảo van hoạt động đúng chức năng.

Tiêu chuẩn bích tùy chọn DIN, JIS, ANSI

Van một chiều Shieyu JW300 có các tiêu chuẩn mặt bích tùy chọn bao gồm DIN (tiêu chuẩn châu Âu), JIS (tiêu chuẩn Nhật Bản) và ANSI (tiêu chuẩn Mỹ). Sự đa dạng về tiêu chuẩn bích giúp van dễ dàng kết nối với nhiều hệ thống đường ống và thiết bị khác nhau, phù hợp với cả các dự án trong nước và quốc tế.

Dải kích cỡ từ DN50 đến DN200

Van một chiều lá lật Shieyu JW300 có dải kích cỡ từ DN50 đến DN200, đáp ứng nhu cầu từ các hệ thống đường ống cỡ trung đến cỡ lớn. Với dải kích cỡ rộng, sản phẩm phù hợp cho nhiều quy mô công trình khác nhau, từ hệ thống cấp thoát nước nhà máy đến các trạm bơm và hệ thống xử lý nước công nghiệp.

Thông số kỹ thuật tham khảo van một chiều Shieyu JW300

Nguyên lý hoạt động của van một chiều lá lật

Van một chiều lá lật hoạt động dựa trên sự chênh lệch áp suất giữa hai phía của đĩa van. Khi bơm hoặc nguồn cấp hoạt động, áp lực dòng chảy ở phía đầu vào lớn hơn áp lực phía đầu ra, đẩy cánh lật mở ra quanh trục lệch tâm. Lưu chất đi qua van với tổn thất áp suất nhỏ nhờ tiết diện mở rộng tối đa của cánh van.

Khi dòng chảy dừng lại hoặc bị đảo chiều, áp lực phía đầu ra trở nên lớn hơn, kết hợp với trọng lượng bản thân của cánh lật, đưa đĩa van về vị trí đóng kín trên mặt đế van. Nhờ đó, van ngăn chặn hoàn toàn dòng chảy ngược, bảo vệ bơm và các thiết bị phía sau khỏi hư hỏng do dòng hồi.

Đặc điểm nổi bật của cơ chế lá lật là hành trình đóng ngắn, giúp giảm thiểu hiện tượng va đập thủy lực và tiếng ồn khi van đóng, đồng thời tăng tuổi thọ của cả van và hệ thống đường ống.

Ứng dụng của van một chiều lá lật Shieyu JW300

Với thiết kế linh hoạt, vật liệu nhựa cao cấp và dải kích cỡ rộng, van một chiều Shieyu JW300 được ứng dụng rộng rãi trong nhiều lĩnh vực:

• Hệ thống dẫn nước thô, nước cấp và nước thải trong các nhà máy, khu công nghiệp.
• Hệ thống xử lý nước cấp và nước thải với lưu lượng lớn.
• Trạm bơm cấp nước, trạm bơm tăng áp, hệ thống bơm chuyển nước.
• Hệ thống đường ống dẫn hóa chất, dung dịch công nghiệp có tính ăn mòn.
• Hệ thống làm mát, tuần hoàn nước trong nhà máy sản xuất.
• Hệ thống nước trong các công trình thủy lợi, nuôi trồng thủy sản quy mô lớn.
• Các ứng dụng công nghiệp đặc thù sử dụng vật liệu PVDF như hóa chất, dược phẩm, bán dẫn.

Nhờ khả năng chống ăn mòn tốt, van một chiều Shieyu JW300 đặc biệt phù hợp với các hệ thống sử dụng nước thô, nước có lẫn tạp chất và các lưu chất công nghiệp có tính ăn mòn nhẹ đến trung bình.

Lợi ích khi sử dụng van một chiều lá lật Shieyu JW300

• Ngăn dòng chảy ngược hiệu quả: bảo vệ bơm, đồng hồ đo và thiết bị công nghiệp khỏi hư hỏng do dòng hồi.
• Tổn thất áp suất thấp: kết cấu lá lật mở rộng tối đa giúp dòng chảy qua van dễ dàng, tiết kiệm năng lượng bơm.
• Chống ăn mòn, không gỉ sét: vật liệu nhựa uPVC, PP, PVDF phù hợp với môi trường ẩm ướt và hóa chất.
• Trọng lượng nhẹ: dễ vận chuyển, lắp đặt và bảo trì so với van kim loại cùng kích cỡ.
• Độ kín cao: kết cấu thân đúc liền và mặt bích hai đầu đảm bảo mối ghép kín, hạn chế rò rỉ.
• Tuổi thọ cao: ít phải bảo trì, giảm chi phí vận hành lâu dài.
• Đa dạng tiêu chuẩn bích: DIN, JIS, ANSI giúp dễ dàng tích hợp vào nhiều hệ thống hiện hữu.

Lưu ý khi lắp đặt và sử dụng van một chiều lá lật

Để van một chiều Shieyu JW300 hoạt động hiệu quả và bền bỉ, cần lưu ý một số điểm quan trọng trong quá trình lắp đặt và sử dụng:

• Lắp đặt van theo đúng phương nằm ngang như thiết kế để cánh lật hoạt động chính xác.
• Kiểm tra hướng mũi tên chỉ chiều dòng chảy trên thân van, đảm bảo lắp đúng chiều lưu chất.
• Đảm bảo mặt bích đường ống tương thích với tiêu chuẩn bích của van (DIN, JIS hoặc ANSI).
• Siết bu lông mặt bích đều tay, đúng lực để tránh biến dạng thân van và đảm bảo độ kín.
• Trước khi lắp đặt, cần vệ sinh đường ống, loại bỏ cặn bẩn, dị vật có thể gây kẹt cánh lật.
• Không lắp van ở vị trí có rung động mạnh hoặc nhiệt độ vượt quá giới hạn cho phép của vật liệu.
• Kiểm tra định kỳ tình trạng cánh lật và mặt đế van để phát hiện hư hỏng, mài mòn kịp thời.

Mua van một chiều lá lật Shieyu JW300 chính hãng ở đâu?

Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn là đơn vị chuyên cung cấp các sản phẩm van công nghiệp, đồng hồ nước, đồng hồ áp suất và thiết bị công nghiệp chất lượng cao. Chúng tôi cung cấp van một chiều lá lật Shieyu JW300 nối mặt bích với đầy đủ chủng loại vật liệu uPVC, PP, PVDF và các tiêu chuẩn bích DIN, JIS, ANSI, kích cỡ từ DN50 đến DN200.

Với kinh nghiệm trong lĩnh vực cung cấp thiết bị công nghiệp, chúng tôi cam kết mang đến cho khách hàng sản phẩm chính hãng, tư vấn kỹ thuật chính xác và dịch vụ hỗ trợ nhanh chóng. Quý khách hàng có nhu cầu báo giá hoặc cần tư vấn lựa chọn van một chiều phù hợp với hệ thống, vui lòng liên hệ:

Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn

Địa chỉ: Số 25, Đường Số 1, Khu đô thị trung tâm hành chính Dĩ An, Khu phố Nhị Đồng 2, Phường Dĩ An, Thành phố Hồ Chí Minh

Điện thoại: 09 1800 6799

Email: [email protected]

Website: https://diennuoccongnghiep.com

Chúng tôi luôn sẵn sàng đồng hành cùng quý khách hàng trong việc lựa chọn và cung cấp các giải pháp van công nghiệp, thiết bị đo lường và thiết bị công nghiệp phù hợp nhất với nhu cầu thực tế của từng công trình.
