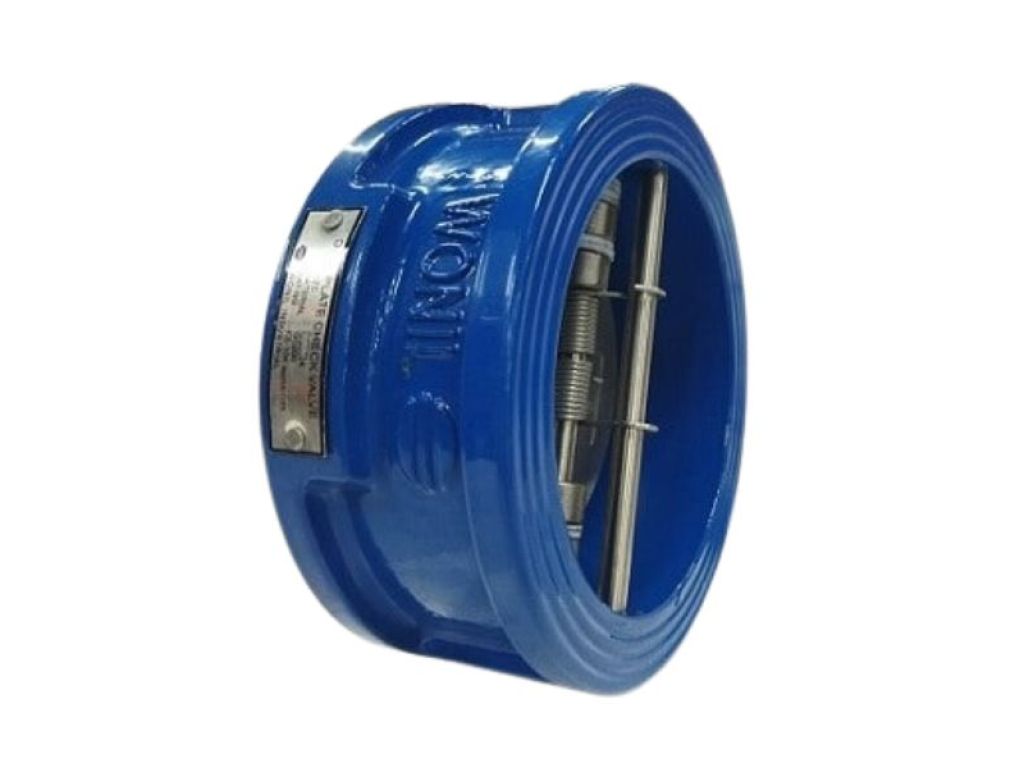

Van 1 chiều cánh bướm Wonil là gì?
Van 1 chiều cánh bướm Wonil là dòng van một chiều dạng kẹp wafer (Wafer Dual Plate Check Valve) được sản xuất bởi thương hiệu Wonil đến từ Hàn Quốc. Sản phẩm có thiết kế hai cánh bướm gập mở nhờ lực ép của dòng chảy và lực hồi vị của lò xo, giúp ngăn chặn hoàn toàn hiện tượng dòng chảy ngược trong hệ thống đường ống.
Van 1 chiều cánh bướm Wonil được ứng dụng rộng rãi trong các hệ thống cấp thoát nước, hệ thống phòng cháy chữa cháy (PCCC), hệ thống HVAC, nhà máy xử lý nước thải, hệ thống hóa chất nhẹ và nhiều công trình công nghiệp khác. Với thiết kế nhỏ gọn, trọng lượng nhẹ và khả năng làm kín hiệu quả, dòng van này đang ngày càng được các kỹ sư và nhà thầu tại Việt Nam ưa chuộng.
Thương hiệu Wonil Hàn Quốc nổi tiếng với các sản phẩm van công nghiệp chất lượng cao, đạt nhiều chứng nhận quốc tế về tiêu chuẩn sản xuất và kiểm định chất lượng. Van 1 chiều cánh bướm Wonil chính hãng được nhập khẩu nguyên chiếc, có đầy đủ giấy tờ CO/CQ và tem chống hàng giả.
Thông số kỹ thuật chi tiết van 1 chiều cánh bướm Wonil
Dưới đây là bảng tổng hợp thông số kỹ thuật chuẩn từ nhà sản xuất Wonil Hàn Quốc:
| Thông số | Chi tiết |
|---|---|
| Kích cỡ | DN50 - DN600 (2 inch - 24 inch) |
| Vật liệu thân van | Gang cầu (Ductile Iron), Inox SUS304, Inox SUS316 |
| Đĩa van (cánh bướm) | Inox 304 / Inox 316 |
| Gioăng làm kín | EPDM, NBR, PTFE |
| Lò xo hồi vị | Inox 304 / Inox 316 |
| Áp lực làm việc | PN10, PN16, 10K, 16K |
| Nhiệt độ làm việc | -10°C đến 120°C (tùy vật liệu gioăng) |
| Kiểu kết nối | Wafer (kẹp bích tiêu chuẩn JIS 10K, BS PN16, ANSI CLASS 150) |
| Môi trường sử dụng | Nước sạch, nước thải, HVAC, PCCC, hóa chất nhẹ |
Cấu tạo và nguyên lý hoạt động của van cánh bướm 1 chiều Wonil
Cấu tạo chi tiết các bộ phận
Van 1 chiều cánh bướm Wonil được cấu thành từ các bộ phận chính sau:
- Thân van (Body): Được chế tạo từ gang cầu hoặc inox, có dạng wafer mỏng, kẹp giữa hai mặt bích đường ống.
- Đĩa van (Dual Plates): Gồm hai cánh bướm bằng inox 304 hoặc inox 316, có khả năng gập mở linh hoạt quanh trục.
- Trục van (Stem): Là trục xoay giúp hai cánh van mở ra và khép lại đồng thời.
- Lò xo hồi vị (Spring): Lò xo inox tạo lực ép đóng hai cánh van khi dòng chảy ngừng hoặc đảo chiều.
- Gioăng làm kín (Seat): Vật liệu EPDM, NBR hoặc PTFE đảm bảo độ kín khít khi van đóng.
Nguyên lý mở/đóng bằng lực ép dòng chảy và lò xo
Khi bơm hoạt động, áp lực dòng chảy tác động lên hai cánh van, thắng lực cản của lò xo và đẩy hai cánh mở ra, cho phép lưu chất đi qua. Khi bơm dừng hoặc dòng chảy có xu hướng đảo chiều, lực lò xo hồi vị sẽ ép hai cánh van khép kín tức thì, ngăn chặn hoàn toàn dòng chảy ngược trở lại.
Cơ chế đóng nhanh bằng lò xo giúp giảm thiểu hiện tượng búa nước (Water Hammer) - một trong những nguyên nhân hàng đầu gây hư hỏng đường ống và thiết bị trong hệ thống bơm. Đây là ưu điểm vượt trội của van 1 chiều cánh bướm so với các dòng van 1 chiều truyền thống.
Ưu điểm nổi bật và hạn chế của van 1 chiều cánh bướm Wonil
Ưu điểm:
- Thiết kế nhỏ gọn, mỏng, tiết kiệm không gian lắp đặt.
- Trọng lượng nhẹ hơn đáng kể so với van 1 chiều lá lật cùng kích cỡ.
- Giảm hiện tượng va đập thủy lực nhờ cơ chế đóng nhanh bằng lò xo.
- Dễ dàng lắp đặt dạng kẹp giữa hai mặt bích, không cần bulong ren.
- Chi phí đầu tư tối ưu, phù hợp với nhiều loại hệ thống.
- Độ kín khít cao, tuổi thọ lâu dài.
Hạn chế:
- Tổn thất áp suất nhỉnh hơn một chút so với van lá lật toàn phần.
- Cần lưu ý hướng dòng chảy khi lắp đặt ở đường ống thẳng đứng.
- Không phù hợp với môi trường có nhiều tạp chất rắn lớn.
Bảng tra kích thước Catalogue van 1 chiều cánh bướm Wonil (DN50 - DN600)
Bảng tra kích thước dưới đây cung cấp các thông số chiều dài lắp đặt (Face-to-Face), đường kính ngoài và trọng lượng tham khảo theo tiêu chuẩn nhà sản xuất Wonil, giúp kỹ sư thiết kế tra cứu nhanh khi lựa chọn van cho bản vẽ:
| Kích cỡ (DN) | Kích cỡ (inch) | Chiều dài lắp đặt L (mm) | Đường kính ngoài D (mm) | Trọng lượng tham khảo (kg) |
|---|---|---|---|---|
| DN50 | 2 inch | 60 | 105 | 2.5 |
| DN65 | 2.5 inch | 67 | 125 | 3.2 |
| DN80 | 3 inch | 73 | 145 | 4.5 |
| DN100 | 4 inch | 79 | 170 | 6.0 |
| DN125 | 5 inch | 86 | 200 | 8.5 |
| DN150 | 6 inch | 92 | 225 | 11.0 |
| DN200 | 8 inch | 110 | 285 | 18.0 |
| DN250 | 10 inch | 125 | 340 | 26.0 |
| DN300 | 12 inch | 140 | 400 | 38.0 |
| DN350 | 14 inch | 155 | 455 | 50.0 |
| DN400 | 16 inch | 170 | 520 | 65.0 |
| DN450 | 18 inch | 185 | 580 | 82.0 |
| DN500 | 20 inch | 200 | 640 | 100.0 |
| DN600 | 24 inch | 230 | 760 | 145.0 |
Lưu ý: Bảng tra kích thước mang tính chất tham khảo. Kích thước thực tế có thể thay đổi tùy theo tiêu chuẩn mặt bích (JIS 10K, BS PN16, ANSI CLASS 150) và vật liệu chế tạo. Vui lòng liên hệ hotline 09 1800 6799 để nhận catalogue chính xác nhất.
Hướng dẫn lựa chọn và lắp đặt van 1 chiều cánh bướm Wonil đúng kỹ thuật
Kinh nghiệm chọn mua đúng chất liệu và kích thước
Việc lựa chọn vật liệu van phù hợp phụ thuộc vào môi trường làm việc thực tế:
- Thân gang cầu, đĩa inox: Phù hợp cho hệ thống nước sạch, nước tuần hoàn, hệ thống PCCC, HVAC. Đây là lựa chọn kinh tế và phổ biến nhất.
- Toàn bộ thân inox SUS304/SUS316: Phù hợp cho môi trường nước thải có tính ăn mòn, hóa chất nhẹ, nước biển hoặc yêu cầu vệ sinh cao.
- Gioăng EPDM: Chịu nước nóng, hơi nước, phù hợp hệ thống HVAC.
- Gioăng NBR: Chịu dầu, khí nén, phù hợp hệ thống công nghiệp.
- Gioăng PTFE: Chịu hóa chất, nhiệt độ cao, phù hợp môi trường đặc biệt.
Về kích thước, cần xác định chính xác đường kính danh nghĩa (DN) của đường ống và tiêu chuẩn mặt bích đang sử dụng để chọn van tương thích.
Lưu ý quan trọng khi thi công, lắp đặt trên đường ống
- Luôn lắp van theo chiều mũi tên chỉ hướng dòng chảy in trên thân van. Dòng chảy phải đi từ phía có mũi tên chỉ vào.
- Khoảng cách an toàn tối thiểu từ van đến bơm hoặc co lơ là 5D (đường ống ngang) và 10D (đường ống đứng) để tránh nhiễu loạn dòng chảy.
- Khi lắp trên đường ống đứng, chỉ cho phép dòng chảy đi từ dưới lên trên. Không lắp van cho dòng chảy đi từ trên xuống vì lò xo không đủ lực để giữ cánh van đóng kín hoàn toàn.
- Đảm bảo hai mặt bích song song và đồng tâm trước khi kẹp van vào giữa.
- Siết bulong đều tay theo hình sao để tránh biến dạng thân van.
- Không lắp van ở vị trí có tạp chất rắn lớn dễ gây kẹt cánh van.
Báo giá van 1 chiều cánh bướm Wonil chính hãng mới nhất
Giá van 1 chiều cánh bướm Wonil phụ thuộc vào nhiều yếu tố:
- Kích cỡ van (DN50 - DN600): Van càng lớn giá càng cao.
- Vật liệu chế tạo: Gang cầu rẻ hơn inox 304, inox 316 cao nhất.
- Vật liệu gioăng: EPDM, NBR, PTFE có mức giá khác nhau.
- Tiêu chuẩn mặt bích: JIS 10K, BS PN16, ANSI CLASS 150.
- Số lượng đặt hàng: Mua sỉ số lượng lớn sẽ được chiết khấu tốt hơn.
- Biến động thị trường và tỷ giá nhập khẩu.
Để nhận báo giá van 1 chiều cánh bướm Wonil chính hãng với mức chiết khấu cạnh tranh nhất, quý khách vui lòng liên hệ:
- Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn
- Địa chỉ: Số 25, Đường Số 1, Khu đô thị trung tâm hành chính Dĩ An, Khu phố Nhị Đồng 2, Phường Dĩ An, Thành phố Hồ Chí Minh
- Điện thoại: 09 1800 6799
- Email: [email protected]
Chúng tôi cam kết cung cấp van Wonil nhập khẩu chính hãng 100% từ Hàn Quốc, đầy đủ giấy tờ CO/CQ, packing list, bảo hành 12 - 24 tháng và hỗ trợ giao hàng toàn quốc.
Các câu hỏi thường gặp (FAQ)
Van 1 chiều cánh bướm Wonil có lắp đứng được không?
Có. Van 1 chiều cánh bướm Wonil hoàn toàn có thể lắp trên đường ống thẳng đứng, nhưng chỉ cho phép dòng chảy đi từ dưới lên trên. Không lắp van cho dòng chảy đi từ trên xuống vì lò xo không đủ lực để giữ cánh van đóng kín hoàn toàn khi ngược hướng trọng lực.
Sự khác nhau giữa van 1 chiều cánh bướm và van 1 chiều lá lật Wonil là gì?
Van 1 chiều cánh bướm có thiết kế mỏng, nhẹ, hai cánh gập, đóng nhanh bằng lò xo, giảm búa nước tốt. Van 1 chiều lá lật có một lá van lớn, kết cấu dày hơn, tổn thất áp suất thấp hơn nhưng đóng chậm hơn và dễ gây búa nước hơn. Tùy nhu cầu hệ thống để chọn loại phù hợp.
Mua van 1 chiều Wonil chính hãng ở đâu có đầy đủ CO/CQ?
Quý khách có thể liên hệ trực tiếp Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn theo hotline 09 1800 6799 để được tư vấn và nhận báo giá van 1 chiều cánh bướm Wonil chính hãng kèm đầy đủ chứng nhận CO/CQ, packing list và chế độ bảo hành chính thức.
Quý khách cần tư vấn kỹ thuật hoặc nhận báo giá van 1 chiều cánh bướm Wonil chính hãng với giá tốt nhất, vui lòng gọi ngay 09 1800 6799 hoặc gửi email đến [email protected] để được đội ngũ kỹ thuật viên hỗ trợ nhanh chóng.
