Van một chiều cánh bướm Tozen (Dual Plate Check Valve / Wafer Check Valve) là giải pháp hiện đại thay thế cho van một chiều lá lật truyền thống trong các hệ thống đường ống có không gian lắp đặt hẹp và yêu cầu tốc độ đóng van nhanh. Với thiết kế hai cánh bướm gập gọn, trọng lượng nhẹ và lò xo phản hồi, dòng van này giúp triệt tiêu hiện tượng búa nước hiệu quả, đặc biệt phù hợp cho tòa nhà cao tầng, hệ thống HVAC và trạm bơm công nghiệp. Bài viết dưới đây của Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn phân tích chi tiết hai model phổ biến nhất: CDCV-WB và DDCV-WB25.
Van một chiều cánh bướm Tozen hoạt động theo nguyên lý tự động dựa trên chênh lệch áp suất hai phía đĩa van. Khi dòng lưu chất chảy thuận chiều, áp lực dòng chảy thắng lực đàn hồi của lò xo và đẩy hai cánh bướm mở ra, cho lưu chất đi qua với tổn thất áp suất thấp. Khi dòng chảy ngừng hoặc có xu hướng đảo chiều, lò xo phản hồi nhanh kết hợp áp lực ngược sẽ đóng hai cánh van gần như tức thì, ngăn dòng chảy quay về và hạn chế tối đa xung áp lực gây búa nước.
Khác với van lá lật chỉ có một đĩa van lớn, van cánh bướm sử dụng hai đĩa nhỏ gập đôi quanh trục giữa, giúp rút ngắn hành trình đóng, giảm khối lượng chuyển động và giảm tiếng ồn khi van đóng. Thiết kế dạng kẹp (Wafer) giúp van có chiều dài mặt bích rất nhỏ, tiết kiệm đáng kể không gian lắp đặt trong phòng kỹ thuật, hộp gen và trục kỹ thuật đứng của chung cư cao tầng.
Dòng van cánh bướm Tozen được chế tạo với thân van bằng gang dẻo (Ductile Iron), đĩa van bằng thép không gỉ SS304 hoặc SS316, đệm kín EPDM hoặc NBR, đáp ứng yêu cầu khắt khe của các hệ thống M&E hiện đại. Quý khách có thể tham khảo thêm các loại van công nghiệp Tozen để có cái nhìn tổng thể về danh mục sản phẩm chính hãng.

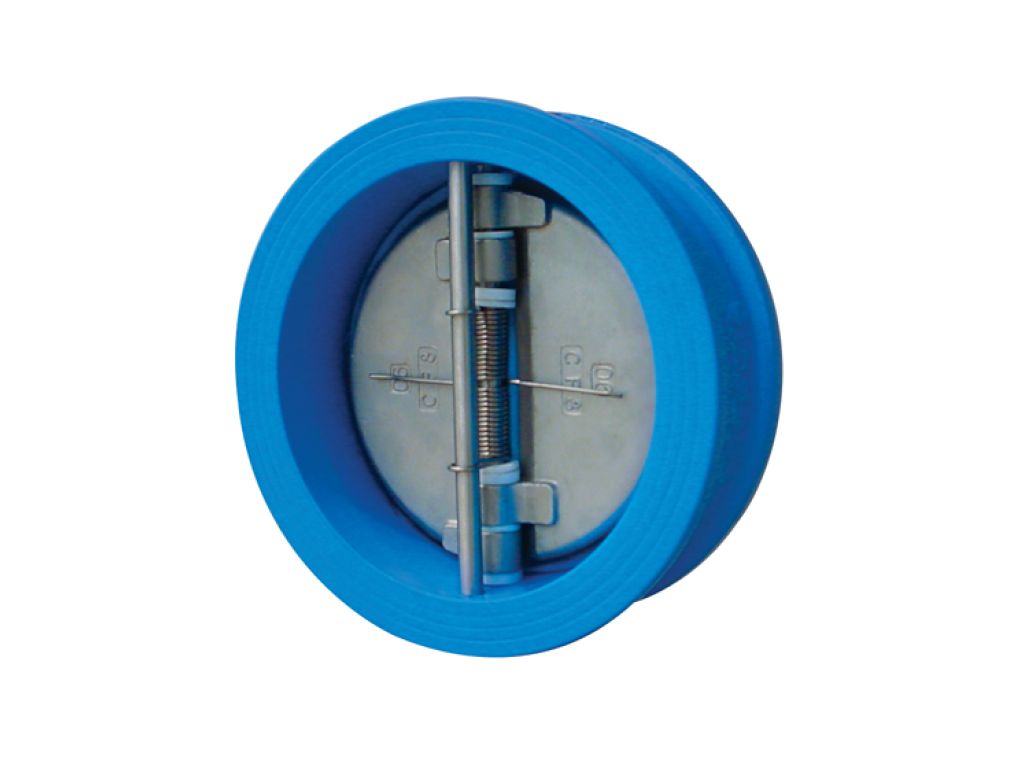

Model CDCV-WB là van một chiều hai cánh bướm dạng kẹp (Wafer Dual Door Check Valve / Split Disc), được thiết kế với hai đĩa van gập gọn quanh trục giữa. Van đạt tiêu chuẩn áp lực PN16 và PN25, với dải kích thước mở rộng từ DN50 đến DN800 - đáp ứng được cả các hệ thống đường ống dân dụng lẫn công nghiệp quy mô lớn như nhà máy, trạm bơm, hệ thống xử lý nước.
Điểm mạnh nổi bật của CDCV-WB là thiết kế đĩa đôi gập gọn với trọng lượng nhẹ, cho phép lắp đặt linh hoạt theo cả chiều thẳng đứng và chiều ngang, kể cả trong không gian hẹp. Nhờ hai đĩa van nhỏ thay vì một đĩa lớn, quán tính chuyển động của van giảm đáng kể, giúp van đóng nhanh hơn và giảm thiểu hiện tượng búa nước - yếu tố đặc biệt quan trọng trong các tòa nhà cao tầng có cột áp lớn và lưu tốc dòng chảy cao.
Với kích thước DN50 đến DN800, CDCV-WB phù hợp cho nhiều cấp đường kính ống khác nhau trong cùng một công trình, giúp đơn giản hóa công tác thiết kế và dự toán vật tư. Thiết kế wafer cũng giúp giảm chiều dài đoạn ống cần bố trí, tiết kiệm vật tư phụ kiện và không gian lắp đặt.
Model DDCV-WB25 là van một chiều cánh bướm chịu áp lực cao PN25, được chế tạo với thân van bằng gang dẻo (Ductile Iron), đĩa van bằng thép không gỉ SS304 hoặc SS316, kết hợp đệm kín EPDM có khả năng chịu nhiệt tốt. Đây là dòng van chuyên dụng cho hệ thống sưởi ấm, thông gió, điều hòa không khí (HVAC) và xử lý nước thải.
Vật liệu thép không gỉ SS304/SS316 trên đĩa van giúp DDCV-WB25 chống ăn mòn tốt trong môi trường nước lạnh, nước nóng và nước thải có tính ăn mòn nhẹ. Đệm kín EPDM chịu nhiệt tốt, duy trì độ kín ổn định trong dải nhiệt độ vận hành của hệ thống HVAC và nước nóng. Áp lực làm việc PN25 cho phép van hoạt động an toàn trong các hệ thống có cột áp cao, đặc biệt là hệ thống Chiller và trạm bơm nước nóng trung tâm.
Lò xo phản hồi trong DDCV-WB25 giúp đóng van nhanh khi dòng chảy ngừng, hạn chế hiện tượng nước quay ngược về thiết bị bay hơi, bình ngưng hoặc bơm tuần hoàn - những sự cố có thể gây hỏng thiết bị đắt tiền và làm gián đoạn vận hành hệ thống điều hòa.
| Tiêu chí | CDCV-WB | DDCV-WB25 |
|---|---|---|
| Kiểu van | Hai cánh bướm dạng kẹp (Wafer Dual Door / Split Disc) | Cánh bướm dạng kẹp (Wafer) |
| Áp lực làm việc | PN16 / PN25 | PN25 |
| Kích thước | DN50 - DN800 | DN50 - DN600 (tùy đặt hàng) |
| Vật liệu thân van | Gang dẻo / Gang | Gang dẻo (Ductile Iron) |
| Vật liệu đĩa van | Thép không gỉ | SS304 / SS316 |
| Đệm kín | EPDM / NBR | EPDM chịu nhiệt |
| Hướng lắp đặt | Ngang và đứng | Ngang và đứng |
| Ứng dụng chính | Cấp thoát nước, PCCC, trạm bơm, công nghiệp | HVAC, sưởi ấm, thông gió, xử lý nước thải |
| Đặc điểm nổi bật | Dải kích thước rộng đến DN800, trọng lượng nhẹ | Chịu áp cao PN25, vật liệu inox chống ăn mòn |
Bảng so sánh cho thấy CDCV-WB có ưu thế về dải kích thước rộng và tính linh hoạt trong lắp đặt, trong khi DDCV-WB25 vượt trội về khả năng chịu áp và vật liệu chống ăn mòn cho các hệ thống HVAC và nước thải chuyên biệt.
Để đồng bộ thiết bị trong hệ thống, quý khách có thể tham khảo thêm van bướm Tozen tay gạt tay quay và khớp nối chống rung Tozen - những sản phẩm thường được lắp đặt cùng van một chiều cánh bướm trong cụm van đầu đẩy máy bơm.
Trong hệ thống điều hòa không khí trung tâm, van một chiều cánh bướm Tozen được lắp trên đường ống nước lạnh, nước nóng và đường hồi của Chiller, AHU, FCU. Vai trò chính là ngăn dòng nước chảy ngược khi bơm tuần hoàn dừng, bảo vệ thiết bị bay hơi, bình ngưng và duy trì chiều lưu thông ổn định của dòng nước trong hệ thống kín. Với DDCV-WB25, vật liệu inox SS304/SS316 và đệm EPDM chịu nhiệt đáp ứng tốt điều kiện vận hành của hệ thống nước nóng và nước lạnh.
Trong hệ thống chữa cháy, van một chiều cánh bướm giúp duy trì áp lực đường ống, ngăn nước từ bể chứa hoặc tầng trên chảy ngược về bơm khi bơm dừng. Thiết kế đóng nhanh của CDCV-WB giúp hạn chế búa nước - sự cố thường gặp trong các hệ thống chữa cháy có cột áp lớn và đường ống dài.
Tại các trạm bơm cấp nước sinh hoạt, nước thải công nghiệp và hệ thống xử lý nước, van cánh bướm Tozen được lắp ngay sau họng xả máy bơm để ngăn dòng chảy ngược và bảo vệ bơm. DDCV-WB25 với vật liệu chống ăn mòn phù hợp cho môi trường nước thải có tính ăn mòn nhẹ, trong khi CDCV-WB với dải kích thước đến DN800 phù hợp cho các tuyến ống lớn của trạm bơm.
Trong các hệ thống sưởi trung tâm, van một chiều cánh bướm giúp ngăn nước nóng quay ngược về lò hơi hoặc bình gia nhiệt, duy trì hiệu suất truyền nhiệt và kéo dài tuổi thọ thiết bị. Đệm EPDM chịu nhiệt của DDCV-WB25 đảm bảo độ kín ổn định trong điều kiện nhiệt độ cao của hệ thống sưởi.
Bước 1: Kiểm tra mũi tên chỉ chiều dòng chảy trên thân van. Van cánh bướm Tozen chỉ cho lưu chất đi theo một chiều; lắp ngược sẽ khiến van không đóng kín và ảnh hưởng đến hoạt động của máy bơm.
Bước 2: Chọn vị trí lắp đặt cách đầu ra máy bơm một khoảng hợp lý (khuyến nghị 5-10 lần đường kính ống) để dòng chảy ổn định trước khi qua van.
Bước 3: Vệ sinh mặt bích, đặt gioăng làm kín EPDM hoặc NBR ở cả hai mặt van, căn chỉnh đồng tâm và siết bu-lông đối ứng đều lực để tránh biến dạng thân van.
Bước 4: Kiểm tra khả năng đóng mở tự do của hai cánh van trước khi cấp áp, đảm bảo không có vật lạ kẹt trong khoang van.
Lưu ý: Van cánh bướm Tozen có thể lắp theo chiều ngang hoặc chiều đứng. Với lắp đặt đứng, cần đảm bảo chiều dòng chảy phù hợp với thiết kế của van và lò xo phản hồi hoạt động đúng hướng.
Để hiểu sâu hơn về cơ chế gây búa nước và cách phòng ngừa, mời quý khách đọc bài viết chuyên đề về hiện tượng búa nước (water hammer) trên website của chúng tôi.
Giá van một chiều cánh bướm Tozen phụ thuộc vào model (CDCV-WB hay DDCV-WB25), kích thước DN, cấp áp lực (PN16 hay PN25), vật liệu đĩa van (SS304 hay SS316) và vật liệu đệm kín (EPDM hay NBR). Van kích thước lớn như DN600, DN800 có giá cao hơn đáng kể so với các cỡ nhỏ do khối lượng vật liệu và yêu cầu gia công. Để nhận báo giá chính xác, quý khách vui lòng cung cấp đầy đủ model, kích thước và số lượng cần đặt.
Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn là đơn vị phân phối chính hãng van một chiều cánh bướm Tozen với đầy đủ chứng nhận xuất xứ (CO) và chứng nhận chất lượng (CQ). Chúng tôi có sẵn kho các model CDCV-WB và DDCV-WB25 với nhiều kích thước, hỗ trợ giao hàng toàn quốc, bảo hành 12-24 tháng và tư vấn kỹ thuật miễn phí cho nhà thầu M&E.
Quý khách cũng có thể tham khảo thêm van cổng ty chìm Tozen để kết hợp cùng van một chiều cánh bướm trong cụm van cách ly và bảo vệ máy bơm.
CDCV-WB là dòng van hai cánh bướm dạng kẹp với dải kích thước rộng từ DN50 đến DN800, đạt PN16/PN25, phù hợp cho nhiều loại hệ thống từ cấp thoát nước đến PCCC và trạm bơm. DDCV-WB25 là dòng van chịu áp cao PN25 với thân gang dẻo, đĩa van inox SS304/SS316 và đệm EPDM chịu nhiệt, chuyên dụng cho HVAC, sưởi ấm, thông gió và xử lý nước thải.
Có. Do thiết kế dạng kẹp wafer, van cánh bướm Tozen cần sử dụng gioăng mặt bích EPDM hoặc NBR ở cả hai mặt để đảm bảo độ kín. Gioăng cần được căn chỉnh đúng tâm và không che khuất khoang van.
Có. Cả CDCV-WB và DDCV-WB25 đều có thể lắp theo chiều thẳng đứng hoặc chiều ngang, miễn là chiều dòng chảy phù hợp với thiết kế của van. Với lắp đặt đứng, nên đảm bảo dòng chảy từ dưới lên để hỗ trợ quá trình đóng van.
Nên chọn DDCV-WB25 khi hệ thống yêu cầu áp lực làm việc cao PN25, môi trường lưu chất có tính ăn mòn nhẹ cần vật liệu inox SS304/SS316, hoặc khi lắp đặt trong hệ thống HVAC, sưởi ấm và xử lý nước thải. Với các hệ thống cấp thoát nước thông thường hoặc cần kích thước lớn đến DN800, CDCV-WB là lựa chọn phù hợp hơn.
Quý khách đang tìm kiếm van một chiều cánh bướm Tozen chính hãng cho công trình? Hãy gửi ngay danh mục vật tư công trình của bạn để nhận bảng giá van công nghiệp Tozen ưu đãi nhất hôm nay. Đội ngũ kỹ thuật của Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn sẵn sàng tư vấn miễn phí, hỗ trợ chọn đúng model CDCV-WB hoặc DDCV-WB25 theo lưu chất, áp lực và không gian lắp đặt thực tế, cung cấp catalogue, bản vẽ và chứng chỉ CO/CQ đầy đủ.
Liên hệ ngay hotline 09 1800 6799 hoặc email [email protected] để được phục vụ nhanh chóng. Chúng tôi cam kết mang đến giải pháp van công nghiệp Tozen chất lượng cao, giá cạnh tranh và dịch vụ hậu mãi tận tâm cho mọi công trình từ dân dụng đến công nghiệp nặng.
