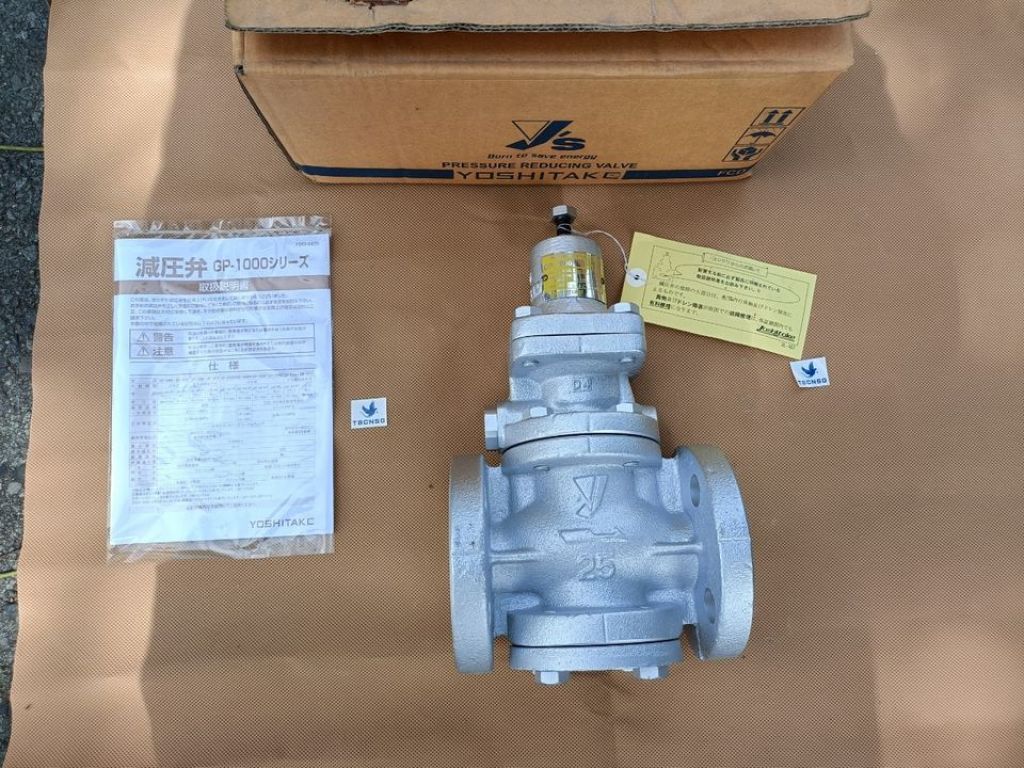

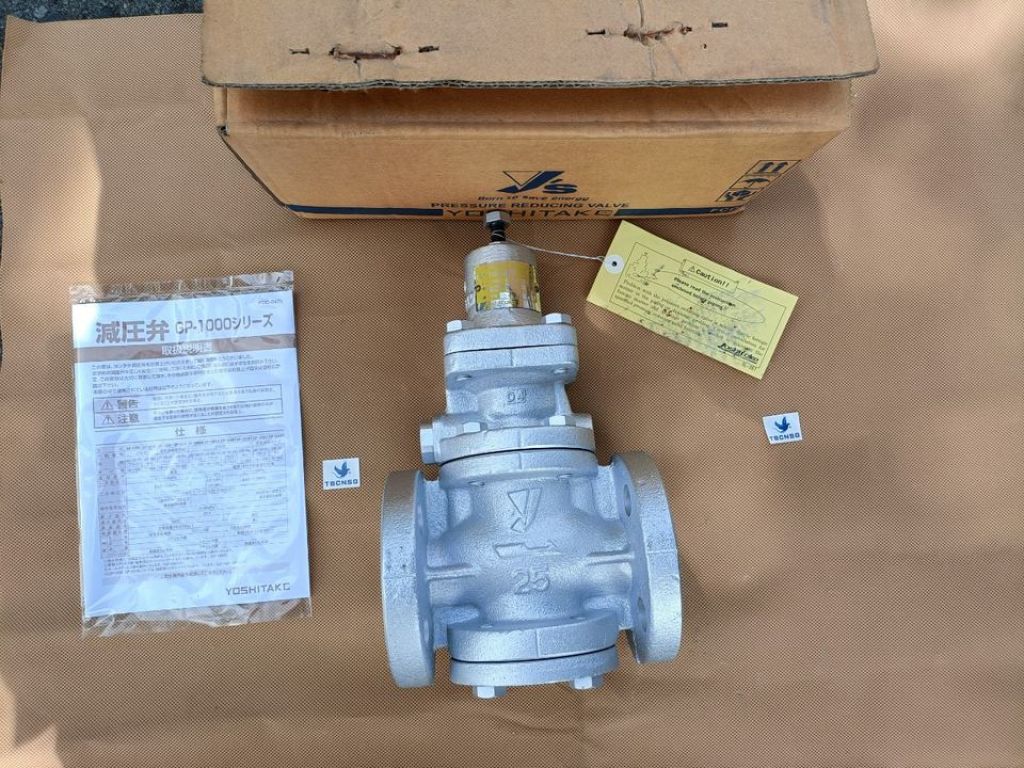

Van giảm áp Yoshitake GP-1000EN là dòng van điều áp dạng Pilot cao cấp, được thiết kế chuyên biệt cho hệ thống hơi nóng (steam). Với khả năng kiểm soát áp suất đầu ra cực kỳ chính xác và ổn định, model này là lựa chọn hàng đầu cho các nhà máy công nghiệp yêu cầu khắt khe về hiệu suất nhiệt. Sản phẩm nổi bật với độ bền vượt trội nhờ thân bằng gang dẻo (Ductile Iron) và các chi tiết nội bộ bằng thép không gỉ.
Tổng quan về model Yoshitake GP-1000EN
Model GP-1000EN thuộc phân khúc van giảm áp tác động gián tiếp (Pilot Operated). Khác với các dòng trực tiếp, cơ chế Pilot cho phép van duy trì áp suất ổn định ngay cả khi lưu lượng đầu vào biến động lớn. Điểm đặc biệt của phiên bản "EN" là kết nối mặt bích theo tiêu chuẩn EN 1092-1, giúp tương thích hoàn hảo với các hệ thống đường ống tiêu chuẩn Châu Âu thường thấy trong các nhà máy hiện đại tại Việt Nam.
Tại TBCNSG, chúng tôi đã thực hiện lắp đặt thực tế hệ thống van Yoshitake GP-1000EN cho dây chuyền sấy tại Nhà máy thực phẩm trong KCN VSIP Bình Dương. Hệ thống yêu cầu giảm áp từ 10 bar xuống 2 bar để cấp cho bồn nấu. Sau hơn 2 năm vận hành, van vẫn hoạt động ổn định, sai số áp suất duy trì dưới 0.05 MPa, giúp doanh nghiệp tiết kiệm đáng kể chi phí bảo trì và tối ưu hóa năng lượng hơi.
Thông số kỹ thuật chi tiết
| Thông số | Chi tiết kỹ thuật |
| Model | GP-1000EN |
| Môi chất sử dụng | Hơi nóng (Steam) |
| Áp suất đầu vào | 0.1 - 1.6 MPa (1 - 16 bar) |
| Áp suất đầu ra | 0.05 - 0.9 MPa (0.5 - 9 bar) |
| Tỷ lệ giảm áp tối đa | 20:1 |
| Nhiệt độ tối đa | 220°C |
| Chất liệu thân van | Gang dẻo (Ductile Iron) |
| Màng ngăn (Diaphragm) | Thép không gỉ (Stainless Steel) |
| Kiểu kết nối | Mặt bích EN 1092-1 PN16 / PN25 |
Kích thước và bản vẽ kỹ thuật
Van được sản xuất với dải kích thước đa dạng từ DN15 đến DN100. Việc nắm rõ kích thước lắp đặt giúp kỹ sư cơ điện dễ dàng thiết kế không gian phòng máy và bố trí giá đỡ ống hợp lý.
- Kích thước nhỏ (DN15 - DN25): Phù hợp cho các nhánh cấp hơi lẻ, máy móc công suất thấp.
- Kích thước trung bình (DN32 - DN50): Sử dụng phổ biến cho các cụm giảm áp chính của phân xưởng.
- Kích thước lớn (DN65 - DN100): Dùng cho trục chính cấp hơi từ lò hơi đến các khu vực sản xuất.
Hướng dẫn lắp đặt van giảm áp Yoshitake GP-1000EN
Để đảm bảo tuổi thọ thiết bị và độ chính xác khi vận hành, đội ngũ kỹ thuật của TBCNSG khuyến nghị quý khách hàng tuân thủ các bước sau:
- Vệ sinh đường ống: Trước khi lắp van, phải thổi sạch bụi bẩn, xỉ hàn trong đường ống để tránh làm kẹt bộ phận Pilot.
- Lắp đúng chiều: Lắp van theo chiều mũi tên đúc nổi trên thân van (chiều dòng chảy của hơi).
- Lắp bộ lọc Y (Strainer): Bắt buộc lắp một Y lọc phía trước van giảm áp (lưới lọc tối thiểu 80-100 mesh) để bảo vệ các chi tiết tinh vi bên trong.
- Lắp bẫy hơi (Steam Trap): Nên lắp bẫy hơi trước van để loại bỏ nước ngưng, tránh hiện tượng thủy kích gây hỏng màng ngăn.
- Đoạn ống thẳng: Duy trì khoảng cách ống thẳng ít nhất 10 lần đường kính ống phía trước và 15 lần phía sau van để dòng chảy ổn định.
Phụ kiện đồng bộ khuyến nghị
Để tạo thành một cụm van giảm áp (PRV Station) hoàn chỉnh và an toàn, quý khách nên trang bị thêm các phụ kiện sau:
- Đồng hồ đo áp suất: Lắp cả trước và sau van để theo dõi hiệu quả giảm áp.
- Van an toàn (Safety Valve): Lắp phía sau van giảm áp để bảo vệ thiết bị tiêu thụ hơi nếu van giảm áp gặp sự cố.
- Van chặn (Globe Valve): Lắp phía trước và sau để thuận tiện cho việc cô lập hệ thống khi sửa chữa.
- Van bypass: Cho phép hệ thống vẫn hoạt động thủ công khi cần bảo trì van chính.
Tải về tài liệu kỹ thuật (Datasheet)
Quý khách hàng và các đơn vị tư vấn thiết kế có thể liên hệ trực tiếp với bộ phận kỹ thuật của chúng tôi để nhận Catalog Yoshitake GP-1000EN bản đầy đủ, bao gồm biểu đồ chọn size van (sizing chart) dựa trên lưu lượng hơi (kg/h) và bản vẽ CAD chi tiết.
Yêu cầu báo giá và tư vấn kỹ thuật
Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn (TBCNSG) tự hào là đơn vị có thâm niên trong việc cung cấp các giải pháp về van công nghiệp tại thị trường Việt Nam. Chúng tôi không chỉ bán sản phẩm mà còn mang đến giải pháp kỹ thuật tối ưu cho hệ thống nhiệt của bạn.
Khi mua Van giảm áp Yoshitake GP-1000EN tại TBCNSG, quý khách được cam kết:
- Sản phẩm chính hãng Yoshitake Nhật Bản 100%, đầy đủ chứng chỉ CO (Certificate of Origin) và CQ (Certificate of Quality).
- Đội ngũ kỹ sư giàu kinh nghiệm hỗ trợ tính toán chọn size van phù hợp với nhu cầu thực tế, tránh lãng phí hoặc thiếu hụt công suất.
- Chế độ bảo hành 12 tháng theo tiêu chuẩn nhà sản xuất, hỗ trợ kỹ thuật tận nơi nếu có sự cố phát sinh.
- Kho hàng luôn có sẵn số lượng lớn, hỗ trợ giao hàng nhanh chóng trên toàn quốc.
Hãy liên hệ ngay với chúng tôi để nhận báo giá cạnh tranh nhất và sự hỗ trợ chuyên nghiệp từ các chuyên gia hàng đầu.
