Van bướm YDK KBF(WG)-10K/ KBF(WG)-16K là dòng van bướm thân gang cánh inox vận hành bằng tay quay vô lăng với kiểu kết nối Lug đặc trưng. Sản phẩm được sản xuất bởi thương hiệu YDK nổi tiếng từ Hàn Quốc, chuyên dùng cho các hệ thống cấp thoát nước, xử lý nước thải, hệ thống PCCC và HVAC trong các tòa nhà, nhà máy công nghiệp. Với thiết kế nối Lug chắc chắn, dòng van này cho phép lắp đặt tại các vị trí cuối đường ống hoặc giữa các mặt bích mà vẫn đảm bảo độ kín khít tuyệt đối. Đây là lựa chọn thay thế hoàn hảo cho các dòng van wafer thông thường khi hệ thống yêu cầu tính ổn định cao và khả năng bảo trì linh hoạt.
Thông số kỹ thuật chi tiết van bướm YDK KBF(WG)-10K/16K
Dưới đây là các thông số kỹ thuật cơ bản được đội ngũ kỹ thuật của TBCNSG tổng hợp giúp quý khách hàng dễ dàng lựa chọn model phù hợp với thiết kế hệ thống:
| Thông số | Model KBF(WG)-10K | Model KBF(WG)-16K |
|---|---|---|
| Kích cỡ (Size) | DN50 - DN600 | DN50 - DN600 |
| Tiêu chuẩn kết nối | JIS 10K (Lug Type) | PN16 (Lug Type) |
| Áp lực làm việc | 10 kgf/cm2 (1.0 MPa) | 16 kgf/cm2 (1.6 MPa) |
| Thân van | Gang xám (Cast Iron) | Gang dẻo (Ductile Iron) |
| Đĩa van (Cánh) | Inox 304 (CF8) | Inox 304 (CF8) |
| Gioăng làm kín | EPDM / NBR | EPDM / NBR |
| Kiểu vận hành | Tay quay vô lăng (Gearbox) | Tay quay vô lăng (Gearbox) |
| Nhiệt độ làm việc | -10°C đến 110°C | -10°C đến 110°C |
Đặc điểm nổi trội của model YDK nối Lug
Sự khác biệt lớn nhất của Van bướm YDK KBF(WG)-10K/ KBF(WG)-16K nằm ở kiểu kết nối Lug (vấu). Khác với kiểu Wafer kẹp giữa hai mặt bích, kiểu Lug có các lỗ ren trực tiếp trên thân van. Điều này cho phép van được bắt vít trực tiếp vào mặt bích ở cả hai phía. Ưu điểm vượt trội là bạn có thể tháo rời đường ống ở một phía của van để bảo trì mà không làm ảnh hưởng đến phía còn lại, cực kỳ hữu ích cho các vị trí cuối đường ống (Dead-end service).
Bên cạnh đó, việc trang bị hộp số tay quay (Gearbox) giúp việc đóng mở van trở nên nhẹ nhàng hơn, đặc biệt là với các kích thước lớn từ DN150 trở lên. Cơ chế trợ lực của vô lăng giúp kiểm soát dòng chảy chính xác và tránh hiện tượng búa nước khi đóng van đột ngột.

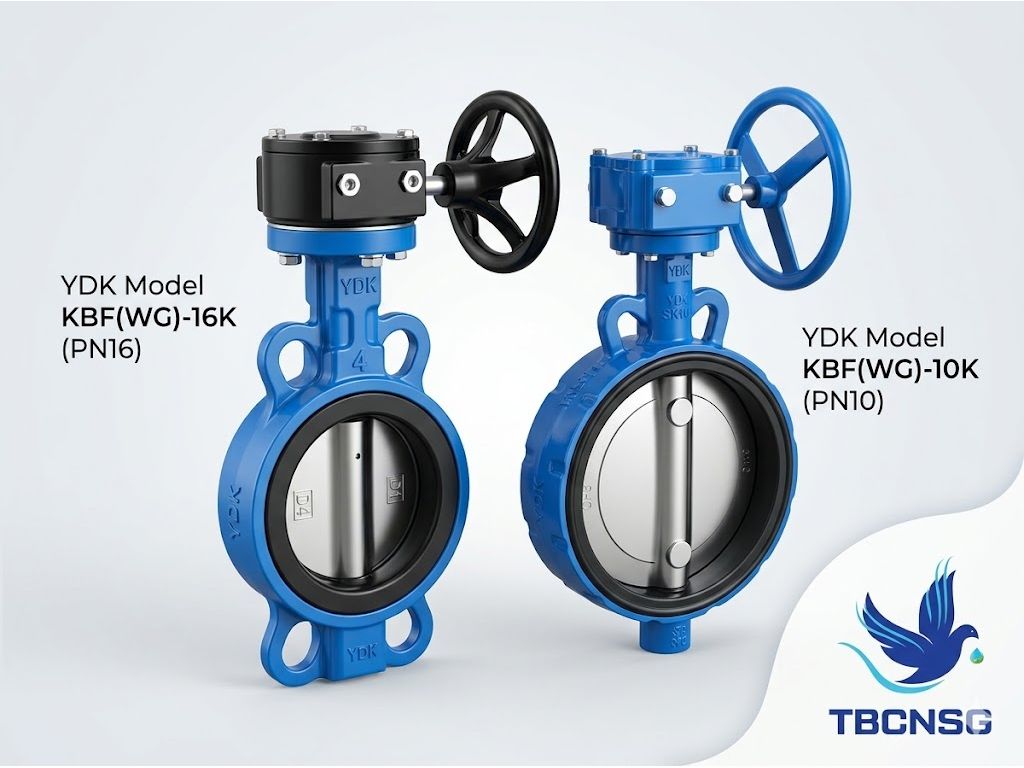

Phân biệt model KBF(WG) nối Lug và model nối Wafer
Trong danh mục của YDK, khách hàng thường nhầm lẫn giữa dòng Lug và Wafer. Dưới đây là cách phân biệt nhanh:
- Về cấu tạo: Model Lug có các tai (vấu) bao quanh thân van và có lỗ ren để bắt bu lông trực tiếp. Model Wafer chỉ có các lỗ định vị đơn giản để kẹp giữa hai mặt bích.
- Về ứng dụng: Nếu bạn cần lắp van ở vị trí xả cuối đường ống hoặc cần tháo một bên ống để vệ sinh máy bơm/bồn chứa, bắt buộc phải dùng dòng Butterfly Valve kiểu Lug này.
- Về giá thành: Do thân van dày hơn và tốn nhiều vật liệu đúc hơn, các dòng nối Lug thường có giá cao hơn một chút so với dòng Wafer cùng kích cỡ.
Để tìm hiểu kỹ hơn về các loại van khác, quý khách có thể tham khảo thêm Van bướm Lug là gì? để nắm rõ nguyên lý hoạt động và cách lắp đặt chuẩn kỹ thuật.
Cấu tạo chi tiết van bướm tay quay YDK
Sản phẩm được cấu thành từ 5 bộ phận chính, mỗi bộ phận đều được tối ưu hóa để chịu được môi trường làm việc khắc nghiệt:
- Thân van: Đúc từ gang chất lượng cao, bên ngoài phủ lớp sơn Epoxy màu xanh đặc trưng giúp chống ăn mòn và oxy hóa từ môi trường bên ngoài.
- Đĩa van (Cánh bướm): Làm từ thép không gỉ Inox 304, có độ bóng cao, giúp giảm ma sát với dòng chảy và chống ăn mòn hóa học tốt.
- Trục van: Chế tạo từ thép hợp kim hoặc inox, truyền lực từ tay quay xuống đĩa van một cách ổn định.
- Lớp lót (Seat): Gioăng EPDM có độ đàn hồi cao, bao phủ toàn bộ lòng thân van, đảm bảo độ kín 100% khi đóng van.
- Bộ truyền động: Gồm hộp số giảm tốc và vô lăng, giúp vận hành van một cách cơ động và ít tốn sức nhất.
Ứng dụng thực tế và kinh nghiệm lắp đặt
TBCNSG đã có nhiều năm kinh nghiệm cung cấp van bướm cho các dự án lớn. Thực tế, chúng tôi đã cung cấp model KBF(WG)-10K cho hệ thống chiller tại các nhà máy ở KCN VSIP (Bình Dương) và hệ thống PCCC tại các khu chung cư cao cấp ở TP.HCM.
Nhờ thiết kế chắc chắn, sản phẩm hoạt động rất ổn định trong các môi trường:
- Hệ thống xử lý nước cấp, nước thải tại các khu công nghiệp khu vực phía Nam như Đồng Nai, Long An.
- Hệ thống phòng cháy chữa cháy (PCCC) tiêu chuẩn quốc tế.
- Hệ thống điều hòa không khí trung tâm (HVAC) trong các tòa nhà cao tầng.
- Các đường ống dẫn chất lỏng trong ngành thực phẩm, đồ uống nhờ cánh inox vệ sinh.
Nếu bạn đang tìm kiếm một đơn vị uy tín, hãy liên hệ ngay với đại lý bán van bướm TBCNSG để nhận được tư vấn chuyên sâu nhất.
Bảng kích thước và tùy chọn model
Sản phẩm có sẵn các dải kích thước đa dạng phù hợp với mọi đường ống tiêu chuẩn hiện nay:
| Kích thước danh định | Đường kính ngoài (mm) | Số lỗ bu lông (Lug) | Trọng lượng tham khảo (kg) |
|---|---|---|---|
| DN50 (2") | 60.3 | 4 | 8.5 |
| DN80 (3") | 88.9 | 8 | 11.2 |
| DN100 (4") | 114.3 | 8 | 14.5 |
| DN150 (6") | 168.3 | 8 | 22.0 |
| DN200 (8") | 219.1 | 12 | 35.0 |
Bảng giá tham khảo van bướm YDK KBF(WG)
Giá của van bướm YDK phụ thuộc vào kích thước và tiêu chuẩn áp lực (10K hoặc 16K). Dưới đây là bảng giá tham khảo (Giá có thể thay đổi tùy thời điểm và số lượng đơn hàng):
- Van bướm YDK Lug DN50: Từ 1.250.000 VNĐ
- Van bướm YDK Lug DN100: Từ 2.100.000 VNĐ
- Van bướm YDK Lug DN150: Từ 3.850.000 VNĐ
- Van bướm YDK Lug DN200: Từ 5.600.000 VNĐ
Lưu ý: Để có báo giá chính xác nhất cho dự án, quý khách vui lòng gửi yêu cầu qua email hoặc Zalo của TBCNSG.
Vì sao nên mua van bướm YDK tại TBCNSG?
Công ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn (TBCNSG) tự hào là đối tác tin cậy của hãng YDK tại Việt Nam. Khi mua hàng tại hệ thống của chúng tôi, quý khách được cam kết:
- Hàng chính hãng: Đầy đủ chứng chỉ CO (Chứng nhận xuất xứ), CQ (Chứng nhận chất lượng) từ nhà sản xuất Hàn Quốc.
- Sẵn hàng số lượng lớn: Kho hàng tại TP.HCM luôn sẵn các size từ DN50 đến DN300, các size lớn hơn hỗ trợ đặt hàng nhanh.
- Hỗ trợ kỹ thuật: Đội ngũ kỹ thuật viên giàu kinh nghiệm sẵn sàng hỗ trợ tư vấn lắp đặt từ xa hoặc trực tiếp tại công trình nếu cần.
- Bảo hành uy tín: Bảo hành 12 tháng theo tiêu chuẩn nhà sản xuất, lỗi 1 đổi 1 nếu có sai sót từ khâu đúc hoặc gia công.
- Giao hàng nhanh: Hỗ trợ giao hàng trong ngày tại khu vực TP.HCM, Bình Dương, Đồng Nai, Vũng Tàu.
Câu hỏi thường gặp về sản phẩm
Van bướm YDK nối Lug có dùng được cho hóa chất không?
Với cấu tạo cánh Inox 304 và gioăng EPDM, van có thể chịu được các loại hóa chất nhẹ, nước thải đã qua xử lý. Tuy nhiên, với các axit đậm đặc hoặc dung môi mạnh, bạn nên tham khảo ý kiến kỹ thuật của TBCNSG để chuyển sang dòng gioăng PTFE hoặc thân inox hoàn toàn.
Tiêu chuẩn JIS 10K và PN16 có lắp lẫn được không?
Đối với dòng nối Lug, các lỗ ren được thiết kế theo tiêu chuẩn mặt bích cụ thể. Do đó, van tiêu chuẩn JIS 10K sẽ không lắp vừa mặt bích tiêu chuẩn BS PN16 và ngược lại. Quý khách cần kiểm tra kỹ tiêu chuẩn mặt bích hiện có trên đường ống trước khi đặt hàng.
TBCNSG có hỗ trợ lắp đặt tại nhà máy không?
Chúng tôi có đội ngũ kỹ thuật hỗ trợ thay thế, lắp đặt mới cho các nhà máy, khu công nghiệp tại khu vực phía Nam. Vui lòng liên hệ để thỏa thuận chi tiết về dịch vụ này.
Quý khách hàng đang có nhu cầu mua sắm hoặc nhận báo giá Van bướm YDK KBF(WG)-10K/ KBF(WG)-16K, hãy liên hệ ngay với TBCNSG. Chúng tôi cam kết mang đến giải pháp tối ưu nhất cho hệ thống của bạn với mức chi phí cạnh tranh nhất thị trường. Đừng bỏ lỡ cơ hội hợp tác với đơn vị cung cấp thiết bị công nghiệp hàng đầu hiện nay!
