Van bướm tay gạt Shinyi WBLS

Giới thiệu tổng quan

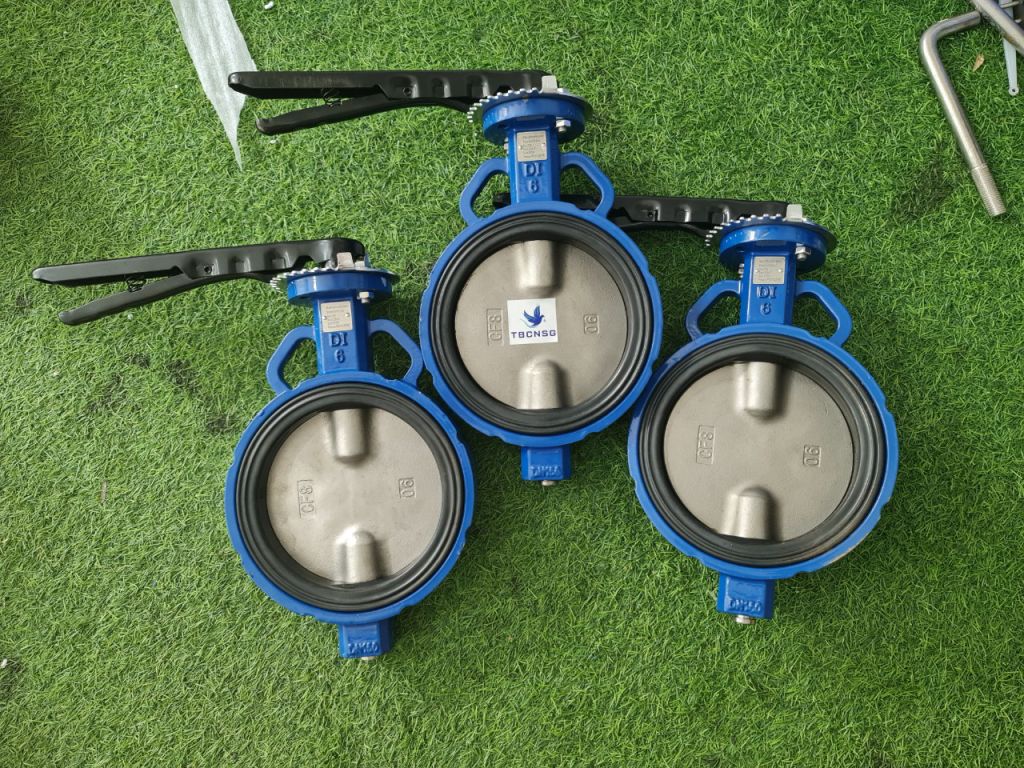

Van bướm tay gạt Shinyi WBLS (Butterfly Valve with Lever Handle) là thiết bị đóng ngắt lưu chất hoạt động dựa trên nguyên lý xoay một đĩa tròn (cánh bướm) nằm trong lòng van. Khi trục van quay, cánh bướm sẽ xoay theo, điều chỉnh lưu lượng hoặc đóng hoàn toàn đường ống. Van bướm tay gạt được ưa chuộng bởi thao tác đóng mở nhanh chóng, đơn giản và hiệu quả. Sản phẩm được thiết kế theo tiêu chuẩn BS5155, đảm bảo độ bền và khả năng hoạt động tin cậy trong nhiều môi trường khắc nghiệt.

Thông số kỹ thuật chi tiết

Ưu điểm & Nhược điểm kỹ thuật

Ưu điểm:

• Cấu trúc vật liệu tối ưu: Thân van bằng gang cầu FCD450 mang lại độ bền cơ học cao, chịu được áp lực và va đập tốt. Lá van bằng INOX CF8/CF8M chống ăn mòn hiệu quả, phù hợp với nhiều loại lưu chất. Vòng đệm EPDM cho khả năng làm kín tốt, chịu được nhiệt độ và hóa chất ở mức độ nhất định.
• Vận hành nhanh chóng: Tay gạt cho phép đóng mở van chỉ trong một phần tư vòng quay (90 độ), giúp thao tác nhanh và tiện lợi, đặc biệt trong các ứng dụng cần phản ứng tức thời.
• Khả năng làm kín tốt: Thiết kế vòng đệm EPDM bám sát vào mép lá van, tạo ra khả năng làm kín tuyệt đối khi van ở vị trí đóng, hạn chế rò rỉ.
• Tuổi thọ cao: Sự kết hợp vật liệu bền bỉ và thiết kế tiêu chuẩn giúp van có tuổi thọ hoạt động lâu dài trong điều kiện vận hành phù hợp.
• Ứng dụng đa dạng: Phù hợp với nhiều hệ thống từ cấp thoát nước, xử lý nước thải đến PCCC và HVAC.

Nhược điểm:

• Hạn chế nhiệt độ và áp suất: Với vật liệu làm kín EPDM, van có giới hạn về nhiệt độ làm việc (tối đa 80°C). Áp lực làm việc cũng bị giới hạn ở PN10/PN16, không phù hợp cho các hệ thống áp suất cao.
• Khả năng điều tiết lưu lượng hạn chế: Mặc dù có thể điều tiết, nhưng van bướm không phải là lựa chọn tối ưu cho việc điều chỉnh lưu lượng một cách chính xác và liên tục ở các vị trí trung gian do hiện tượng rung lắc và ăn mòn cánh bướm.
• Vấn đề kỹ thuật thường gặp:
  • Rò rỉ khi đóng: Có thể xảy ra do vòng đệm EPDM bị lão hóa, nứt, hoặc có dị vật bám vào. Giải pháp: Kiểm tra và thay thế vòng đệm định kỳ, làm sạch bề mặt tiếp xúc.
  • Kẹt lá van: Do cặn bẩn, gỉ sét bám vào trục hoặc mép lá van. Giải pháp: Vệ sinh định kỳ, sử dụng van ở môi trường sạch hơn hoặc có bộ lọc.
  • Tay gạt bị lỏng hoặc gãy: Do tác động lực quá mạnh hoặc sử dụng lâu ngày. Giải pháp: Siết chặt các bu lông cố định, thay thế tay gạt nếu bị hư hỏng.

Ứng dụng thực tế

Van bướm tay gạt Shinyi WBLS được ứng dụng rộng rãi trong:

• Hệ thống cấp thoát nước: Các nhà máy nước, trạm bơm, hệ thống phân phối nước sạch.
• Xử lý nước thải: Các nhà máy xử lý nước thải đô thị và công nghiệp.
• Hệ thống phòng cháy chữa cháy (PCCC): Hệ thống sprinkler, đường ống cấp nước cho hệ thống chữa cháy.
• Hệ thống HVAC: Hệ thống điều hòa không khí, thông gió, làm mát.
• Công nghiệp hóa chất: Các ứng dụng yêu cầu hóa chất loãng và nhiệt độ không quá cao.
• Ngành công nghiệp thực phẩm và đồ uống: Trong các quy trình vận chuyển lưu chất không yêu cầu độ kín tuyệt đối hoặc nhiệt độ cao.

Hướng dẫn lắp đặt & vận hành

Lắp đặt:

1. Kiểm tra van và đường ống trước khi lắp đặt để đảm bảo không có hư hại hoặc vật lạ.
2. Xác định đúng chiều lắp đặt của van (thường là theo chiều dòng chảy lưu chất).
3. Chuẩn bị các mặt bích và bu lông, đai ốc theo đúng tiêu chuẩn.
4. Đặt van vào giữa hai mặt bích, đảm bảo các lỗ bu lông thẳng hàng.
5. Siết đều các bu lông theo hình chữ thập để đảm bảo áp lực phân bố đều lên vòng đệm. Tránh siết quá chặt một bên gây biến dạng van.
6. Kiểm tra độ kín sau khi lắp đặt bằng cách cho lưu chất chảy thử ở áp lực thấp.

Vận hành:

1. Để mở van, xoay tay gạt theo chiều ngược kim đồng hồ cho đến khi cánh bướm song song với đường ống.
2. Để đóng van, xoay tay gạt theo chiều kim đồng hồ cho đến khi cánh bướm vuông góc với đường ống.
3. Không vận hành van ở vị trí mở hé trong thời gian dài, đặc biệt với lưu chất có cặn, để tránh làm mòn cánh bướm và vòng đệm.
4. Luôn đảm bảo tay gạt được cố định ở vị trí mở hoặc đóng hoàn toàn.

Bảo trì & xử lý sự cố

Bảo dưỡng định kỳ

Để đảm bảo tuổi thọ và hiệu suất hoạt động của van, cần thực hiện bảo dưỡng định kỳ:

• Kiểm tra trực quan: Quan sát các dấu hiệu rò rỉ, ăn mòn, hoặc hư hỏng bên ngoài.
• Vệ sinh: Định kỳ làm sạch bên trong và bên ngoài van, loại bỏ cặn bẩn, gỉ sét.
• Kiểm tra vòng đệm: Kiểm tra độ đàn hồi và tình trạng của vòng đệm EPDM. Nếu có dấu hiệu lão hóa, nứt, cần thay thế.
• Bôi trơn trục van: Đảm bảo trục van hoạt động trơn tru, có thể bôi trơn bằng mỡ chuyên dụng.
• Kiểm tra tay gạt: Đảm bảo tay gạt hoạt động chắc chắn, không bị lỏng lẻo.

Xử lý sự cố thường gặp

• Sự cố: Rò rỉ tại vị trí đóng.
• Nguyên nhân có thể: Vòng đệm EPDM bị mòn, nứt, biến dạng; có dị vật giữa cánh bướm và vòng đệm; áp lực đóng không đủ.
• Giải pháp: Kiểm tra và thay thế vòng đệm; làm sạch hoàn toàn lòng van và cánh bướm; kiểm tra áp lực vận hành.
• Sự cố: Van khó đóng/mở, bị kẹt.
• Nguyên nhân có thể: Cặn bẩn, gỉ sét bám vào trục hoặc cánh bướm; trục van bị cong vênh; vòng đệm bị phồng rộp.
• Giải pháp: Vệ sinh kỹ lưỡng; kiểm tra trục van có thẳng không; kiểm tra vòng đệm.
• Sự cố: Tay gạt bị lỏng hoặc rung lắc.
• Nguyên nhân có thể: Bu lông cố định tay gạt bị lỏng; tay gạt bị mòn hoặc hư hỏng.
• Giải pháp: Siết chặt các bu lông cố định tay gạt; thay thế tay gạt nếu cần thiết.

Phân tích so sánh kỹ thuật: Van bướm tay gạt Shinyi WBLS vs Van bướm đĩa gang ARV (Model tương đương)

So sánh van bướm tay gạt Shinyi WBLS với van bướm đĩa gang ARV (sử dụng tay gạt hoặc bộ điều khiển, thân gang, lá inox, gioăng EPDM) cho thấy:

• Thương hiệu & Tiêu chuẩn: Shinyi WBLS tuân thủ tiêu chuẩn BS5155, trong khi ARV thường tuân thủ các tiêu chuẩn quốc tế khác như AWWA, EN593. Cả hai đều có uy tín trên thị trường.
• Vật liệu: Cả hai đều sử dụng vật liệu tương đồng: thân gang cầu, lá inox, gioăng EPDM. Tuy nhiên, sự khác biệt về chất lượng đúc gang và kiểm soát chất lượng vật liệu inox có thể ảnh hưởng đến độ bền và khả năng chống ăn mòn. Shinyi thường có lợi thế về vật liệu thân gang FCD450.
• Khả năng làm kín: Cả hai đều có khả năng làm kín tốt với gioăng EPDM, phù hợp cho các ứng dụng nước và hóa chất loãng.
• Độ bền và tuổi thọ: Shinyi WBLS được đánh giá cao về độ bền cơ học và tuổi thọ nhờ tiêu chuẩn BS5155 và chất lượng vật liệu. ARV cũng là một lựa chọn tốt nhưng cần xem xét cụ thể model và nhà máy sản xuất.
• Giá thành: Thường thì van Shinyi có mức giá cạnh tranh hơn so với một số thương hiệu châu Âu hoặc Mỹ, trong khi ARV có thể có mức giá tương đương hoặc cao hơn tùy thuộc vào model và thị trường.
• Khả năng điều tiết: Cả hai đều có hạn chế về khả năng điều tiết chính xác, phù hợp cho chức năng đóng/mở.
• Vấn đề thường gặp: Các vấn đề như rò rỉ, kẹt van, hư hỏng gioăng đều có thể xảy ra với cả hai loại van nếu không được bảo trì đúng cách.

Lựa chọn giữa Shinyi WBLS và ARV phụ thuộc vào yêu cầu cụ thể về tiêu chuẩn, ngân sách, và nhà cung cấp uy tín.
