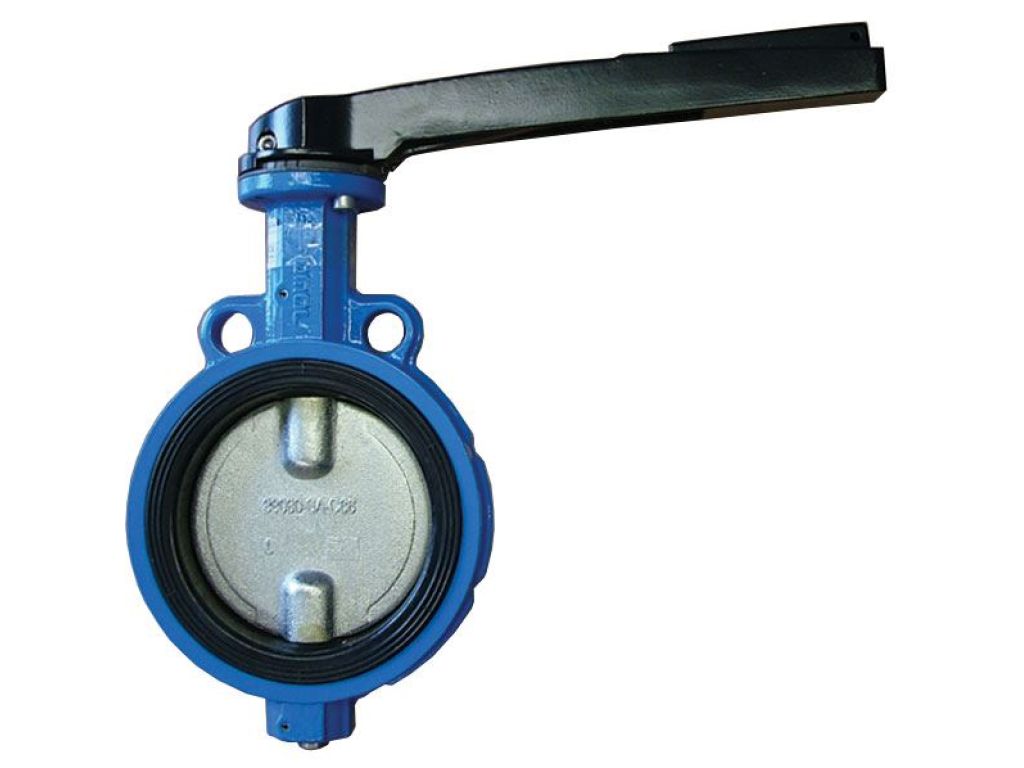

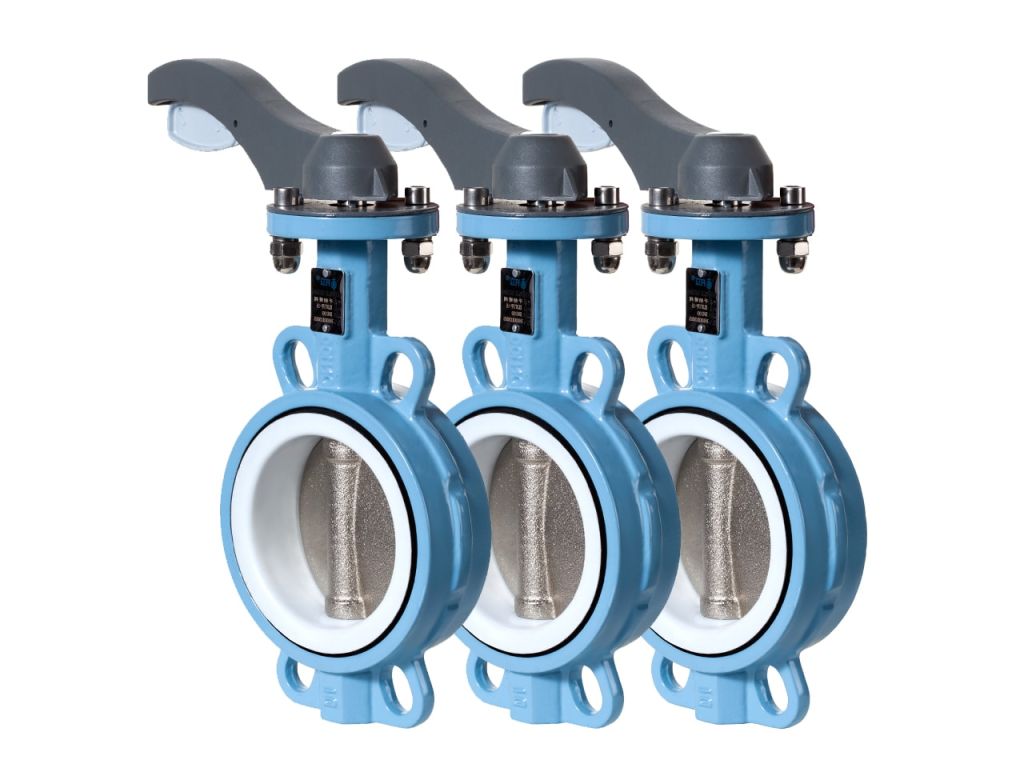

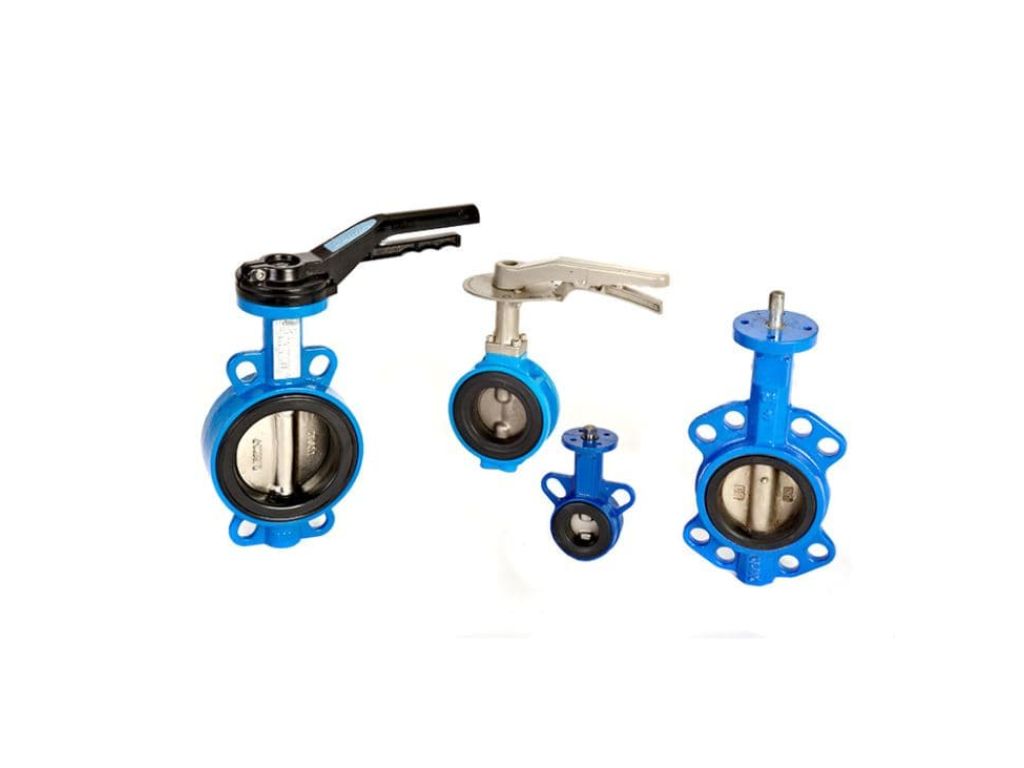

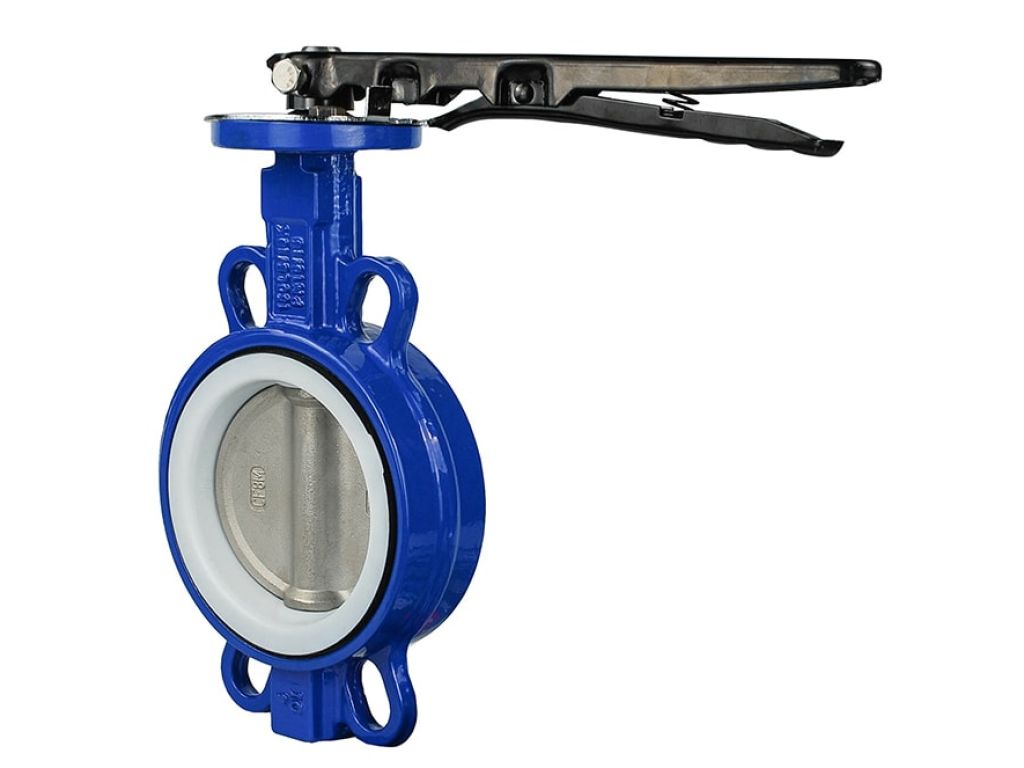

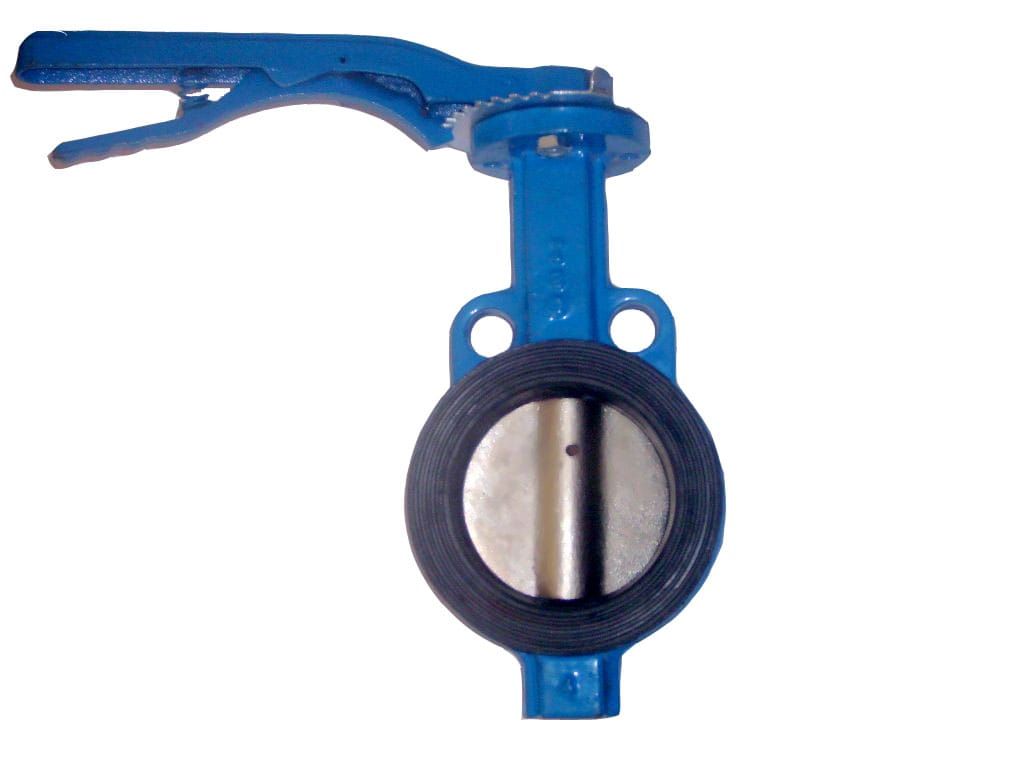

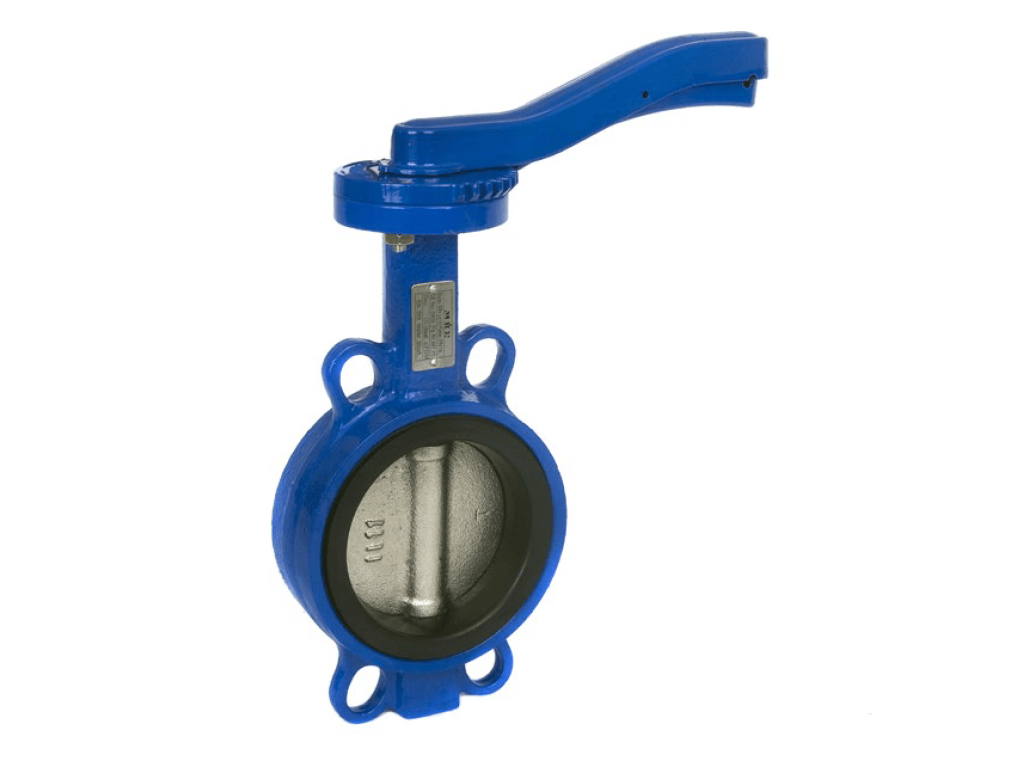

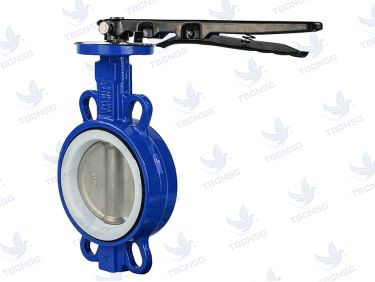

Van bướm tay gạt gang KST PN16 là một giải pháp hiệu quả cho việc điều khiển dòng chảy trong các hệ thống công nghiệp. Với thiết kế chắc chắn và vật liệu cao cấp, sản phẩm này đảm bảo độ bền và hiệu suất hoạt động tối ưu trong nhiều môi trường khắc nghiệt. Thiết bị được nhập khẩu và phân phối bởi Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn (TBCNSG), đơn vị uy tín chuyên cung cấp các giải pháp van công nghiệp, đồng hồ lưu lượng, thiết bị đo nhiệt độ và áp suất.
Tổng quan về Van bướm tay gạt gang KST PN16
Van bướm tay gạt gang KST PN16 là loại van công nghiệp được thiết kế để điều chỉnh hoặc ngắt dòng chảy của chất lỏng hoặc khí trong đường ống. Cơ chế hoạt động dựa trên một đĩa hình tròn (cánh bướm) xoay quanh một trục trung tâm. Khi tay gạt được xoay, đĩa này sẽ thay đổi góc độ, từ đó điều chỉnh lượng lưu chất đi qua. Loại van này thường được sử dụng trong các ứng dụng có yêu cầu về khả năng đóng mở nhanh chóng và độ kín tương đối.
Vật liệu cấu tạo của van bướm tay gạt gang KST PN16 bao gồm thân van làm từ gang, đĩa van thường được chế tạo từ thép không gỉ (inox) hoặc các vật liệu chịu ăn mòn khác tùy theo yêu cầu ứng dụng. Gioăng làm kín thường bằng cao su EPDM, NBR hoặc PTFE, đảm bảo khả năng chống rò rỉ hiệu quả. Tay gạt được thiết kế tiện dụng, cho phép người vận hành dễ dàng điều chỉnh vị trí van.
Áp lực làm việc danh định (PN) của van là 16 bar (PN16), phù hợp với đa số các hệ thống đường ống công nghiệp thông thường. Kích thước DN (Đường kính danh nghĩa) của van đa dạng, từ DN50 đến DN300, cho phép lựa chọn phù hợp với mọi quy mô đường ống.
Thương hiệu KST nổi tiếng với các sản phẩm van công nghiệp chất lượng cao, được sản xuất theo các tiêu chuẩn quốc tế. Việc lựa chọn van bướm KST đảm bảo sự tin cậy và tuổi thọ lâu dài cho hệ thống của bạn. TBCNSG tự hào là nhà phân phối chính thức các sản phẩm van KST tại Việt Nam, cam kết mang đến sản phẩm chính hãng với giá cả cạnh tranh.
Ứng dụng phổ biến của Van bướm tay gạt gang KST PN16
Van bướm tay gạt gang KST PN16 có phạm vi ứng dụng rộng rãi trong nhiều ngành công nghiệp khác nhau nhờ vào tính linh hoạt và hiệu quả chi phí. Khả năng điều khiển lưu lượng một cách nhanh chóng và dễ dàng làm cho nó trở thành lựa chọn ưu tiên trong các hệ thống đòi hỏi sự linh hoạt trong vận hành.
Một trong những ứng dụng chính là trong hệ thống cấp thoát nước. Van được sử dụng để điều khiển dòng nước sạch, nước thải, nước tưới tiêu trong các nhà máy xử lý nước, trạm bơm, hệ thống thủy lợi và các công trình xây dựng. Khả năng chống ăn mòn của vật liệu gang và đĩa inox giúp van hoạt động bền bỉ trong môi trường nước.
Trong ngành công nghiệp hóa chất, van bướm tay gạt gang KST PN16 được áp dụng cho các lưu chất không quá ăn mòn mạnh, nơi cần kiểm soát lưu lượng một cách chính xác. Việc lựa chọn vật liệu gioăng làm kín phù hợp (ví dụ: EPDM cho nước, NBR cho dầu, PTFE cho hóa chất nhẹ) là rất quan trọng để đảm bảo tuổi thọ và an toàn.
Hệ thống khí nén cũng là một lĩnh vực ứng dụng quan trọng. Van được sử dụng để điều khiển luồng khí nén trong các nhà máy sản xuất, xưởng cơ khí, hệ thống điều hòa không khí công nghiệp. Van bướm có khả năng đóng mở nhanh giúp kiểm soát áp suất và lưu lượng khí hiệu quả.
Ngành công nghiệp thực phẩm và đồ uống cũng sử dụng loại van này cho các quy trình sản xuất, vận chuyển nguyên liệu, bán thành phẩm và thành phẩm. Vật liệu đĩa inox và gioăng EPDM đạt tiêu chuẩn vệ sinh an toàn thực phẩm là yếu tố cần lưu ý khi lựa chọn cho ứng dụng này.
Ngoài ra, van bướm gang KST PN16 còn được ứng dụng trong các hệ thống truyền tải dầu, hệ thống PCCC (Phòng Cháy Chữa Cháy), hệ thống HVAC (Heating, Ventilation, and Air Conditioning) và các quy trình sản xuất công nghiệp khác đòi hỏi khả năng điều khiển dòng chảy đáng tin cậy.
Thông số kỹ thuật chi tiết của Van bướm tay gạt gang KST PN16
Để hiểu rõ hơn về khả năng hoạt động và ứng dụng của van bướm tay gạt gang KST PN16, việc nắm vững các thông số kỹ thuật là điều cần thiết. TBCNSG cung cấp đầy đủ thông tin để quý khách hàng có thể đưa ra lựa chọn phù hợp nhất với nhu cầu của mình.
| Thông số | Chi tiết |
|---|---|
| Tên sản phẩm | Van bướm tay gạt gang KST |
| Thương hiệu | KST |
| Xuất xứ | Hàn Quốc |
| Loại van | Van bướm |
| Kiểu vận hành | Tay gạt |
| Vật liệu thân van | Gang (Cast Iron) |
| Vật liệu đĩa van | Inox 304 (SS304) hoặc Inox 316 (SS316) tùy chọn |
| Vật liệu gioăng làm kín | EPDM, NBR, PTFE (tùy chọn theo môi trường) |
| Áp lực làm việc danh định (PN) | PN16 (16 bar) |
| Nhiệt độ làm việc tối đa | 80°C (với gioăng EPDM), 100°C (với gioăng NBR), 120°C (với gioăng PTFE) |
| Kiểu kết nối | Lắp bích (Wafer type) - Tương thích với các tiêu chuẩn bích EN 1092-1 PN16, ASME B16.5 Class 150 |
| Kích thước danh nghĩa (DN) | DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300 |
| Tiêu chuẩn chế tạo | API 609, MSS SP-72 |
| Kiểm định | API 598 |
| Môi trường làm việc | Nước sạch, nước thải, dầu, khí nén, hóa chất nhẹ, thực phẩm |
| Ứng dụng chính | Cấp thoát nước, công nghiệp hóa chất, thực phẩm, HVAC, PCCC |
| Chứng nhận | CO, CQ (khi có yêu cầu) |
Kích thước DN của van bướm gang KST PN16 rất đa dạng, từ DN50 cho các đường ống nhỏ đến DN300 cho các hệ thống có lưu lượng lớn. Việc lựa chọn đúng kích thước DN sẽ đảm bảo hiệu quả hoạt động tối ưu và tránh lãng phí.
Vật liệu gioăng làm kín đóng vai trò quan trọng trong việc đảm bảo độ kín và tuổi thọ của van. Gioăng EPDM thường được sử dụng cho nước, gioăng NBR phù hợp với dầu và các dung môi gốc dầu, trong khi gioăng PTFE là lựa chọn tốt cho các ứng dụng hóa chất hoặc nhiệt độ cao hơn.
Kiểu kết nối lắp bích giúp van dễ dàng lắp đặt và bảo trì trong hệ thống đường ống. Van tương thích với các tiêu chuẩn bích phổ biến, đảm bảo sự đồng bộ với các thiết bị khác trong hệ thống.
Nhiệt độ làm việc tối đa của van phụ thuộc vào loại vật liệu gioăng làm kín được sử dụng. Cần lưu ý lựa chọn loại gioăng phù hợp với dải nhiệt độ hoạt động của hệ thống để đảm bảo van hoạt động an toàn và hiệu quả.
Nguyên lý hoạt động của Van bướm tay gạt KST
Van bướm tay gạt KST hoạt động dựa trên nguyên lý cơ học đơn giản nhưng hiệu quả. Cơ chế chính là sự quay của một đĩa hình tròn, được gọi là cánh bướm, nằm bên trong thân van. Trục của cánh bướm được nối với tay gạt ở phía ngoài van.
Khi tay gạt ở vị trí đóng, cánh bướm sẽ xoay vuông góc với hướng dòng chảy của lưu chất. Lúc này, cánh bướm sẽ chắn ngang đường ống, ngăn chặn hoàn toàn hoặc gần như hoàn toàn dòng chảy đi qua. Vành của cánh bướm sẽ ép vào gioăng làm kín nằm ở chu vi bên trong thân van, tạo ra độ kín cần thiết.
Khi tay gạt được xoay sang các vị trí khác, cánh bướm cũng xoay theo. Ở vị trí mở hoàn toàn, cánh bướm sẽ song song với hướng dòng chảy, tạo ra một lối đi thông thoáng cho lưu chất di chuyển qua van với ít trở lực nhất. Ở các vị trí trung gian, cánh bướm sẽ tạo ra một góc nghiêng so với dòng chảy, từ đó điều chỉnh được lưu lượng của lưu chất đi qua.
Cơ chế khóa tay gạt thường có các khía hoặc lỗ, cho phép người vận hành cố định tay gạt ở các vị trí mong muốn. Điều này giúp duy trì lưu lượng ổn định hoặc đảm bảo van ở trạng thái đóng/mở hoàn toàn mà không bị xê dịch do rung động hoặc áp lực dòng chảy.
Ưu điểm của nguyên lý này bao gồm khả năng đóng mở nhanh chóng (chỉ cần một phần tư vòng quay của tay gạt cho toàn bộ hành trình đóng mở), kích thước nhỏ gọn, trọng lượng nhẹ so với các loại van khác có cùng kích thước DN, và giá thành tương đối hợp lý.
Nguyên lý hoạt động này làm cho van bướm trở thành lựa chọn phổ biến cho các ứng dụng điều khiển lưu lượng, ngắt dòng, hoặc điều chỉnh dòng chảy trong các hệ thống đường ống công nghiệp.
Hướng dẫn lựa chọn Van bướm tay gạt gang KST PN16
Việc lựa chọn van bướm tay gạt gang KST PN16 phù hợp là yếu tố then chốt để đảm bảo hiệu suất hoạt động, tuổi thọ của thiết bị và an toàn cho toàn bộ hệ thống. TBCNSG cung cấp các lưu ý sau đây để hỗ trợ quý khách hàng trong quá trình ra quyết định.
1. Xác định kích thước đường ống (DN): Đây là thông số cơ bản nhất. Kích thước DN của van phải tương ứng với đường kính danh nghĩa của đường ống mà van sẽ được lắp đặt. Việc sai lệch kích thước có thể gây rò rỉ hoặc cản trở dòng chảy.
2. Xác định áp lực làm việc (PN): Van bướm tay gạt gang KST PN16 có áp lực làm việc danh định là 16 bar. Cần đảm bảo áp lực tối đa trong hệ thống không vượt quá giới hạn này để tránh hư hỏng van.
3. Lựa chọn vật liệu thân van và đĩa van: Đối với van bướm gang KST PN16, thân van thường là gang. Tuy nhiên, vật liệu đĩa van có thể là inox 304 hoặc 316 tùy thuộc vào tính chất của lưu chất. Nếu lưu chất có tính ăn mòn nhẹ hoặc yêu cầu vệ sinh cao, nên chọn đĩa inox 316.
4. Lựa chọn vật liệu gioăng làm kín: Đây là yếu tố cực kỳ quan trọng ảnh hưởng đến khả năng làm kín và khả năng chống chịu hóa chất/nhiệt độ của van.
- EPDM: Phù hợp cho nước sạch, nước thải, nước biển, các dung dịch kiềm nhẹ. Nhiệt độ làm việc tối đa khoảng 80°C.
- NBR: Phù hợp cho dầu, khí nén, nước có dầu. Nhiệt độ làm việc tối đa khoảng 100°C.
- PTFE: Phù hợp cho hóa chất ăn mòn, hơi nước, nhiệt độ cao. Nhiệt độ làm việc tối đa khoảng 120°C.
5. Môi trường làm việc: Cân nhắc các yếu tố như nhiệt độ, áp suất, tính chất hóa học của lưu chất, sự hiện diện của cặn bẩn hoặc hạt rắn trong dòng chảy.
6. Yêu cầu về tiêu chuẩn kết nối: Van bướm lắp bích cần tương thích với tiêu chuẩn bích của đường ống (ví dụ: PN16 theo EN 1092-1). Đảm bảo việc lắp đặt dễ dàng và kín khít.
7. Thương hiệu và xuất xứ: Thương hiệu KST với xuất xứ Hàn Quốc đã được khẳng định về chất lượng. Việc lựa chọn sản phẩm từ nhà phân phối uy tín như TBCNSG đảm bảo bạn nhận được sản phẩm chính hãng, đầy đủ chứng nhận và chế độ bảo hành.
8. Yêu cầu về chứng nhận: Nếu dự án yêu cầu các chứng nhận như CO (Certificate of Origin), CQ (Certificate of Quality), hãy thông báo trước cho nhà cung cấp để được hỗ trợ tốt nhất.
Liên hệ TBCNSG qua Hotline: 09.1800.6799 hoặc Email: [email protected] để được tư vấn chi tiết và nhận báo giá tốt nhất cho các sản phẩm van bướm tay gạt gang KST PN16.
Bảo trì và sửa chữa Van bướm tay gạt gang KST
Để đảm bảo van bướm tay gạt gang KST PN16 hoạt động ổn định và kéo dài tuổi thọ, việc bảo trì định kỳ và xử lý sự cố kịp thời là rất quan trọng. TBCNSG khuyến cáo các bước bảo dưỡng cơ bản sau đây:
1. Kiểm tra trực quan định kỳ:
- Quan sát bên ngoài van để phát hiện các dấu hiệu ăn mòn, rò rỉ, nứt vỡ hoặc hư hỏng cơ học ở thân van, tay gạt hoặc các bộ phận kết nối.
- Kiểm tra xem tay gạt có hoạt động trơn tru không, có bị kẹt hay lỏng lẻo không.
- Đảm bảo các bu lông kết nối bích được siết chặt đều và không có dấu hiệu rò rỉ.
2. Vệ sinh van:
- Nếu có thể tiếp cận, sử dụng khăn sạch để lau bụi bẩn bám trên thân van.
- Trong trường hợp cần vệ sinh sâu hơn, van có thể cần được tháo ra khỏi hệ thống. Sử dụng dung dịch tẩy rửa phù hợp với vật liệu van và môi trường làm việc để loại bỏ cặn bẩn, dầu mỡ hoặc các chất bám dính.
- Rửa sạch van bằng nước sạch sau khi vệ sinh và để khô hoàn toàn trước khi lắp đặt lại.
3. Kiểm tra độ kín:
- Khi van ở vị trí đóng, kiểm tra xem có rò rỉ qua đĩa van hoặc gioăng làm kín không.
- Nếu có rò rỉ nhỏ, có thể do gioăng bị bẩn hoặc lỏng. Thử siết chặt lại các bu lông bích hoặc điều chỉnh lại tay gạt.
- Nếu rò rỉ vẫn tiếp diễn, có thể gioăng làm kín đã bị lão hóa hoặc hư hỏng và cần được thay thế.
4. Thay thế gioăng làm kín:
- Khi phát hiện van bị rò rỉ hoặc gioăng làm kín có dấu hiệu lão hóa (cứng, nứt, mất đàn hồi), cần tiến hành thay thế.
- Tháo van ra khỏi hệ thống. Tháo các bu lông giữ bích hoặc nắp van để tiếp cận gioăng.
- Lắp gioăng mới theo đúng chủng loại vật liệu và kích thước.
- Lắp lại các bộ phận theo trình tự và siết chặt các bu lông theo đúng lực quy định để đảm bảo độ kín.
5. Sửa chữa hoặc thay thế:
- Các hư hỏng nghiêm trọng ở thân van, đĩa van hoặc trục van có thể yêu cầu sửa chữa chuyên nghiệp hoặc thay thế toàn bộ van.
- Trong trường hợp này, hãy liên hệ với TBCNSG để được tư vấn về giải pháp thay thế hoặc sửa chữa phù hợp.
Lưu ý quan trọng:
- Luôn đảm bảo hệ thống đã được xả áp và cô lập hoàn toàn trước khi tiến hành bất kỳ công việc bảo trì hoặc sửa chữa nào.
- Sử dụng đúng dụng cụ và phụ tùng thay thế chính hãng để đảm bảo chất lượng sửa chữa.
- Nếu không chắc chắn về quy trình thực hiện, hãy liên hệ với các kỹ thuật viên chuyên nghiệp hoặc bộ phận hỗ trợ kỹ thuật của TBCNSG.
