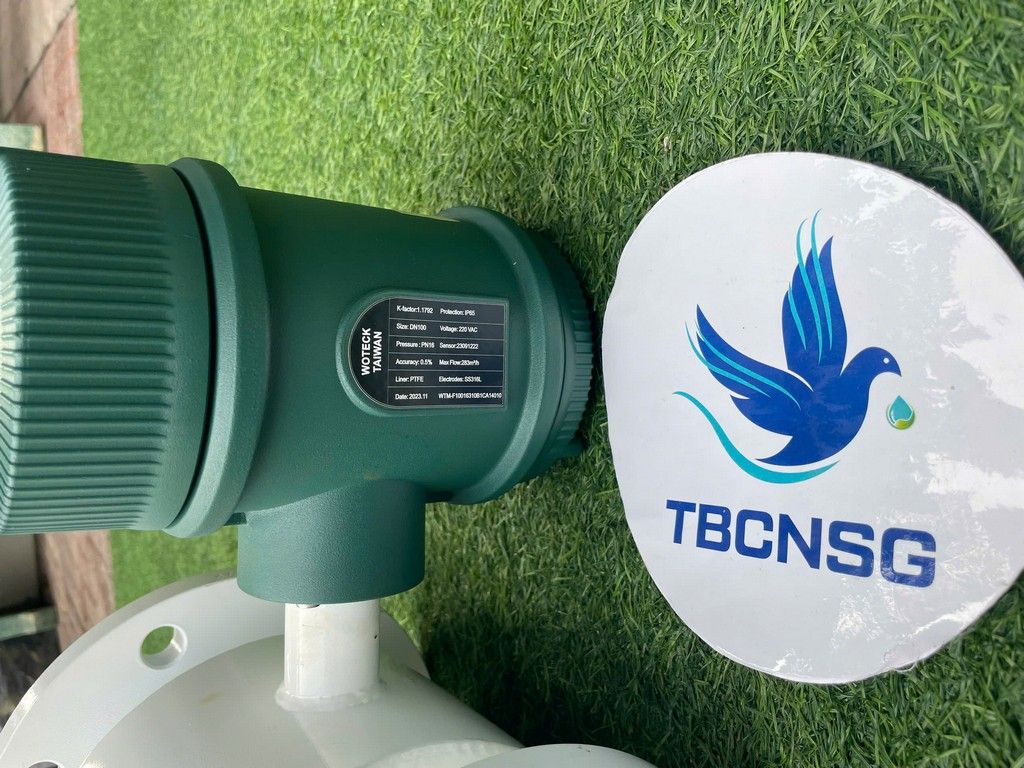

Đồng Hồ Nước Điện Tử Woteck WTM-F

Trong bối cảnh tự động hóa và số hóa các hệ thống công nghiệp, việc kiểm soát chính xác lưu lượng lưu chất không chỉ là yêu cầu về mặt kỹ thuật mà còn là bài toán tối ưu chi phí vận hành. Đồng hồ nước điện tử Woteck WTM-F, một sản phẩm công nghệ cao đến từ Đài Loan, đang trở thành lựa chọn hàng đầu của các kỹ sư và nhà thầu cơ điện (M&E) nhờ khả năng đo lường ổn định, độ bền vượt trội và tính linh hoạt trong tích hợp hệ thống. Bài viết này sẽ cung cấp cái nhìn toàn diện về dòng sản phẩm này, từ nguyên lý hoạt động, thông số kỹ thuật đến ứng dụng thực tế và hướng dẫn lựa chọn.

Tổng quan về đồng hồ đo lưu lượng điện từ Woteck WTM-F

Woteck WTM-F là gì?

Woteck WTM-F là dòng đồng hồ đo lưu lượng điện từ (Electromagnetic Flowmeter) được sản xuất bởi hãng Woteck (Đài Loan), chuyên dụng để đo lưu lượng của các chất lỏng dẫn điện (có độ dẫn điện tối thiểu > 5µS/cm) trong đường ống kín. Sản phẩm được thiết kế để thay thế các dòng đồng hồ cơ truyền thống, khắc phục nhược điểm tổn thất áp suất và hạn chế với nước bẩn. Với thiết kế dạng ống đầy (Full-bore), WTM-F mang lại độ chính xác cao và gần như không cần bảo trì trong suốt vòng đời sử dụng.

Nguyên lý hoạt động dựa trên định luật cảm ứng điện từ Faraday

Đồng hồ Woteck WTM-F hoạt động dựa trên Định luật Cảm ứng điện từ Faraday. Theo đó, khi một chất lỏng dẫn điện chảy qua một từ trường được tạo ra bên trong thân đồng hồ, nó sẽ sinh ra một suất điện động (điện áp). Điện áp này có độ lớn tỷ lệ thuận với tốc độ dòng chảy của lưu chất. Các điện cực (Electrodes) đặt vuông góc với từ trường sẽ thu tín hiệu điện áp này và truyền về bộ xử lý. Bộ xử lý sẽ tính toán và chuyển đổi tín hiệu thành giá trị lưu lượng hiển thị trên màn hình LCD cũng như các tín hiệu ngõ ra (4-20mA, Pulse...). Điều này đảm bảo phép đo hoàn toàn không bị ảnh hưởng bởi nhiệt độ, độ nhớt, áp suất hay mật độ của lưu chất.

Thông số kỹ thuật chi tiết của Woteck WTM-F

Kích cỡ đường ống và tiêu chuẩn kết nối (DN15 - DN3000)

Một trong những ưu điểm nổi bật của dòng WTM-F là dải kích thước rất rộng, từ DN15 (½ inch) cho các ứng dụng nhỏ đến DN3000 (120 inch) cho các nhà máy cấp thoát nước lớn. Mặt bích kết nối được chế tạo theo nhiều tiêu chuẩn quốc tế như: BS (Anh), DIN (Đức), JIS (Nhật), ANSI (Mỹ), giúp dễ dàng lắp đặt và thay thế trong các hệ thống có sẵn mà không cần can thiệp gia công cơ khí phức tạp.

Độ chính xác và dải đo vận tốc dòng chảy (0.3m/s - 15m/s)

Woteck WTM-F đáp ứng tiêu chuẩn đo lường chính xác cao với sai số ±0.5% giá trị đo (hoặc ±0.2% tùy phiên bản cao cấp). Thiết bị có thể đo ổn định vận tốc dòng chảy trong dải rất rộng từ 0.3m/s đến 15m/s. Khả năng đo tốc độ thấp này giúp WTM-F phù hợp để đo các dòng chảy nhỏ trong các ứng dụng hóa chất hoặc bơm định lượng.

Khả năng chịu áp suất và nhiệt độ làm việc tối đa

Tùy theo kích thước và vật liệu chế tạo, đồng hồ Woteck WTM-F có thể chịu được áp suất làm việc lên đến 4.0Mpa. Nhiệt độ lưu chất cho phép cũng rất ấn tượng, thường từ -20°C đến +130°C, tùy thuộc vào vật liệu lớp lót bên trong. Điều này cho phép nó hoạt động ổn định trong các môi trường nước nóng, hơi nước ngưng tụ hay các dung dịch hóa chất ở nhiệt độ cao.

Tiêu chuẩn chống nước IP65/IP67/IP68 và phòng chống cháy nổ

Để phù hợp với nhiều môi trường lắp đặt khắc nghiệt, Woteck WTM-F được cung cấp với nhiều cấp độ bảo vệ:

• IP65/IP67: Phổ biến cho lắp đặt trong nhà, tủ điện hoặc ngoài trời có mái che.

• IP68: Dành cho các ứng dụng ngập nước hoặc lắp đặt dưới hầm, hố ga thường xuyên bị ngập.

• Tùy chọn phòng chống cháy nổ: Dành cho các nhà máy hóa chất, khai khoáng có nguy cơ cháy nổ cao.

Cấu tạo và vật liệu chế tạo tối ưu cho môi trường khắc nghiệt

Thân đồng hồ và vật liệu lớp lót (Liner): PTFE, PFA, F46, Rubber

Phần thân đồng hồ được làm từ thép carbon hoặc thép không gỉ, có nhiệm vụ chịu lực và bảo vệ các thành phần bên trong. Lớp lót (Liner) là bộ phận tiếp xúc trực tiếp với lưu chất, do đó việc chọn vật liệu liner là yếu tố then chốt:

• PTFE/PFA/F46: Chống ăn mòn hóa học cực tốt, phù hợp với axit, bazơ mạnh.

• Rubber (Neoprene, Polyurethane): Chống mài mòn cao, tối ưu cho bùn, nước thải có nhiều cát sỏi.

Hệ thống điện cực (Electrodes): 316L, Hastelloy C/B, Titanium, Tantalum

Điện cực là bộ phận cảm biến thu tín hiệu. Woteck cung cấp đa dạng vật liệu điện cực để phù hợp với từng loại lưu chất:

• 316L: Tiêu chuẩn cho nước sạch, nước thải sinh hoạt.

• Hastelloy C: Chịu axit, môi trường oxy hóa mạnh.

• Titanium: Phù hợp với nước muối, dung dịch Clorua.

• Tantalum: Chịu được hầu hết các loại hóa chất ăn mòn, trừ axit HF.

Bộ hiển thị LCD 3 dòng và các phương thức lập trình

Màn hình LCD tinh thể lỏng hiển thị 3 dòng, cung cấp đầy đủ thông tin: Lưu lượng tức thời, lưu lượng tổng (tích lũy) và % dải đo. Người dùng có thể dễ dàng cài đặt các thông số như đơn vị đo, dải đo ngõ ra, thời gian lọc tín hiệu... thông qua 4 phím bấm cảm ứng từ tính (Magnetic Key) ngay trên mặt kính, không cần mở nắp, đảm bảo an toàn trong môi trường ẩm ướt.

Các phiên bản phổ biến của dòng WTM-F

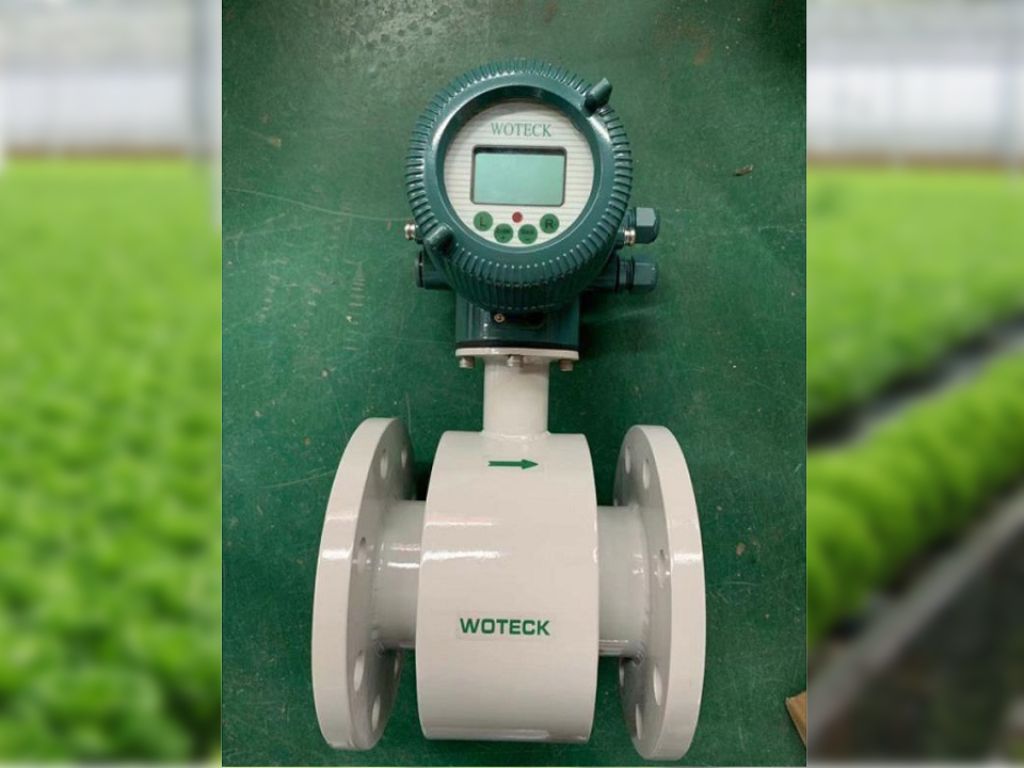

Phiên bản màn hình liền (Integral Type) cho lắp đặt tập trung

Đây là phiên bản tiêu chuẩn, trong đó bộ hiển thị được gắn trực tiếp trên thân đồng hồ. Thiết kế nhỏ gọn, tiết kiệm không gian, phù hợp cho các vị trí lắp đặt thông thoáng, dễ dàng quan sát và vận hành như trong nhà máy xử lý nước, trạm bơm.

Phiên bản màn hình rời (Remote Type) cho vị trí lắp đặt khó tiếp cận

Trong các ứng dụng mà đồng hồ được lắp chìm dưới hố ga, ngập nước hoặc vị trí cao, khó quan sát, phiên bản Remote Type là giải pháp tối ưu. Bộ hiển thị được tách rời và kết nối với cảm biến qua cáp tín hiệu, có thể lắp đặt ở nơi dễ dàng thao tác, cách xa điểm đo hàng trăm mét.

Phiên bản sử dụng Pin (Battery Powered) cho các khu vực không có nguồn điện

Đối với các ứng dụng đo kiểm kê nước sạch ở vùng sâu vùng xa, hoặc các trạm đo không có nguồn điện lưới, Woteck cung cấp phiên bản chạy bằng Pin với công suất siêu thấp. Pin lithium có tuổi thọ từ 3-5 năm, vẫn đảm bảo thiết bị đo lường liên tục và hiển thị lưu lượng.

Tính năng nổi bật và ưu điểm vượt trội của Woteck WTM-F

Đo lường chính xác không gây tổn thất áp suất (Full-bore design)

Không giống như đồng hồ cơ dạng tuabin hay bánh răng, Woteck WTM-F có thiết kế dạng ống đầy, không có bất kỳ vật cản nào bên trong. Điều này giúp dòng chảy được thông suốt, không gây tổn thất áp suất, giảm tải cho máy bơm và tiết kiệm năng lượng vận hành.

Đa dạng tín hiệu đầu ra và truyền thông (4-20mA, Pulse, RS485, Modbus, Hart)

Woteck WTM-F dễ dàng tích hợp vào bất kỳ hệ thống giám sát và điều khiển tự động nào (SCADA, PLC, DDC) nhờ các tùy chọn ngõ ra phong phú:

• Analog: 4-20mA.

• Xung (Pulse): Tích lũy lưu lượng.

• Truyền thông số: RS485 với giao thức Modbus RTU hoặc Hart.

Hệ thống tự chẩn đoán lỗi: Cảnh báo đường ống rỗng, lỗi kích từ

Một tính năng thông minh trên WTM-F là khả năng tự chẩn đoán. Thiết bị có thể phát hiện và cảnh báo các tình trạng bất thường như: Đường ống rỗng (Empty Pipe), lỗi mạch kích từ, lỗi điện cực... giúp kỹ thuật viên nhanh chóng xác định và xử lý sự cố, đảm bảo hệ thống vận hành liên tục.

Ứng dụng thực tế của đồng hồ điện tử Woteck WTM-F

Hệ thống cấp thoát nước và xử lý nước thải đô thị

Đây là ứng dụng chủ lực của dòng WTM-F. Từ việc đo lường nước sạch đầu vào cho khu dân cư, đến đo lường và kiểm soát lưu lượng nước thải trong các nhà máy xử lý, khả năng chống ăn mòn và chịu được lưu chất bẩn của WTM-F là vô cùng phù hợp.

Ngành công nghiệp hóa chất, thực phẩm và đồ uống (F&B)

Trong ngành hóa chất, với lớp lót PTFE và điện cực Hastelloy/Tantalum, WTM-F đo lường an toàn các loại axit, bazơ, dung môi. Trong ngành thực phẩm và đồ uống (F&B), nó đáp ứng các tiêu chuẩn vệ sinh, đo lường chính xác sữa, bia, nước giải khát, nước tinh khiết.

Hệ thống HVAC và quản lý năng lượng trong tòa nhà

Đồng hồ Woteck WTM-F được sử dụng trong các hệ thống HVAC trung tâm để đo lưu lượng nước lạnh, nước nóng, nước ngưng tụ. Kết hợp với cảm biến nhiệt độ, nó trở thành một bộ đo năng lượng (Energy Meter) chính xác, giúp quản lý và tối ưu hóa hiệu suất năng lượng cho tòa nhà.

Hướng dẫn lựa chọn và lắp đặt đồng hồ Woteck WTM-F đúng kỹ thuật

Cách chọn vật liệu lớp lót và điện cực theo đặc tính lưu chất

Việc chọn sai vật liệu sẽ dẫn đến hư hỏng nhanh chóng. Kinh nghiệm lựa chọn cơ bản:

• Nước sạch, nước thải thường: Lót Rubber, điện cực 316L.

• Nước thải công nghiệp có tính ăn mòn: Lót PTFE/PFA, điện cực Hastelloy.

• Bùn, bùn thải có độ mài mòn cao: Lót Polyurethane (chịu mài mòn tốt hơn Rubber).

Quy định về khoảng cách đường ống thẳng (Upstream/Downstream)

Để đảm bảo độ chính xác cao nhất, cần tuân thủ quy tắc lắp đặt về đoạn ống thẳng trước và sau đồng hồ:

• Đoạn ống thẳng trước (Upstream): Tối thiểu 5 lần đường kính ống (5D).

• Đoạn ống thẳng sau (Downstream): Tối thiểu 2 lần đường kính ống (2D).
  Nếu phía trước có van hoặc co cút, nên tăng đoạn ống thẳng lên 10D.

Tầm quan trọng của hệ thống tiếp địa (Grounding) trong đo lường điện từ

Tín hiệu cảm biến của đồng hồ điện từ rất nhỏ (tính bằng microvolt). Nếu không có tiếp địa tốt, nhiễu điện từ từ đường ống hoặc các thiết bị khác có thể làm sai lệch kết quả đo. Woteck WTM-F yêu cầu phải có tiếp địa đúng kỹ thuật (thường qua các vòng tiếp địa hoặc dây dẫn nối giữa thân đồng hồ và đất) để đảm bảo tín hiệu ổn định và chính xác.

Bảng tra lưu lượng và kích thước lắp đặt Woteck WTM-F

Bảng tra lưu lượng theo kích cỡ đường ống (m3/h)

Việc chọn đúng size đồng hồ rất quan trọng. Nếu chọn nhỏ quá, vận tốc dòng chảy quá cao gây mài mòn, hao tổn áp suất. Nếu chọn lớn quá, vận tốc quá thấp (dưới 0.3m/s) sẽ gây sai số lớn. Dưới đây là bảng lưu lượng tham khảo cho dải vận tốc tiêu chuẩn 1-5 m/s:

Kích thước mặt bích và trọng lượng thiết bị theo tiêu chuẩn BS/DIN/ANSI

Kích thước lắp đặt (chiều dài thân đồng hồ L, kích thước mặt bích) của Woteck WTM-F tuân thủ theo các tiêu chuẩn quốc tế như ISO 4064/BS 1600 hoặc DIN 2501. Chúng tôi cung cấp bảng tra kích thước chi tiết theo từng tiêu chuẩn cho từng dự án cụ thể, đảm bảo việc lắp đặt diễn ra chính xác và nhanh chóng.

Tại sao nên mua đồng hồ nước điện tử Woteck tại cônbg ty chúng tôi ?

Cam kết hàng chính hãng Woteck Đài Loan đầy đủ CO, CQ

Là đơn vị nhập khẩu trực tiếp và phân phối ủy quyền, chúng tôi cam kết cung cấp sản phẩm đồng hồ nước điện tử Woteck WTM-F chính hãng, nguyên đai nguyên kiện, có đầy đủ chứng nhận xuất xứ (CO) và chất lượng (CQ) từ nhà sản xuất Đài Loan.

Chính sách bảo hành 12-24 tháng và hỗ trợ kỹ thuật 24/7

Mọi sản phẩm do chúng tôi cung cấp đều được bảo hành chính hãng từ 12 đến 24 tháng. Đội ngũ kỹ sư giàu kinh nghiệm của chúng tôi sẵn sàng hỗ trợ kỹ thuật 24/7, từ tư vấn chọn sản phẩm, cài đặt ban đầu đến xử lý sự cố tại hiện trường.

Báo giá cạnh tranh cho dự án và nhà thầu cơ điện

Với thế mạnh về nguồn hàng nhập khẩu, chúng tôi cam kết mang đến mức giá cạnh tranh nhất cho các nhà thầu cơ điện (M&E), các chủ đầu tư dự án. Hãy liên hệ với chúng tôi để nhận báo giá tốt nhất và giải pháp kỹ thuật tối ưu cho hệ thống của bạn.

Các câu hỏi thường gặp (FAQs) về Woteck WTM-F

Đồng hồ Woteck WTM-F có đo được nước sạch và nước thải không?

Trả lời: Có. Woteck WTM-F được thiết kế để đo cả nước sạch và nước thải. Với nước sạch, bạn nên chọn lớp lót Rubber/PTFE và điện cực 316L. Với nước thải (đặc biệt là nước thải có chứa tạp chất ăn mòn hoặc bùn), bạn nên chọn điện cực Hastelloy và lớp lót PTFE (chống ăn mòn) hoặc Polyurethane (chống mài mòn).

Tuổi thọ của lớp lót PTFE trong môi trường axit là bao lâu?

Trả lời: PTFE (Polytetrafluoroethylene) là vật liệu có độ bền hóa học gần như hoàn hảo, trơ với hầu hết các loại axit và bazơ ở nhiệt độ thường. Trong điều kiện nhiệt độ và áp suất làm việc tiêu chuẩn, lớp lót PTFE trên đồng hồ Woteck WTM-F có tuổi thọ rất cao, có thể lên đến trên 10 năm nếu lắp đặt đúng cách và không có tác động cơ học phá hủy.

Làm thế nào để kết nối đồng hồ Woteck với hệ thống PLC/SCADA?

Trả lời: Để kết nối Woteck WTM-F với PLC/SCADA, bạn có thể sử dụng một trong hai phương thức sau:

1. Qua tín hiệu Analog 4-20mA: Đây là cách đơn giản nhất. Đấu dây tín hiệu từ đồng hồ vào module Analog Input của PLC. Giá trị dòng điện 4-20mA sẽ tương ứng với dải đo lưu lượng bạn đã cài đặt.

2. Qua truyền thông số RS485 Modbus: Đây là cách hiện đại và thông dụng hơn. Bạn chỉ cần đấu 2 dây tín hiệu (A và B) từ đồng hồ vào cổng COM của PLC hoặc RTU. Khi đó, PLC có thể đọc trực tiếp lưu lượng tức thời, tổng lưu lượng và các thông số khác thông qua giao thức Modbus RTU. Chúng tôi sẽ cung cấp bảng địa chỉ thanh ghi (Modbus Map) khi bàn giao thiết bị.
