Trong các hệ thống cấp thoát nước công nghiệp, trạm bơm và nhà máy xử lý nước thải, việc lựa chọn thiết bị đo lưu lượng vừa đảm bảo độ chính xác vừa chịu được môi trường khắc nghiệt luôn là bài toán nan giải. Đồng hồ nước điện tử EMS thân gang mặt bích (hay còn gọi là đồng hồ đo nước điện từ EMS thân gang) của thương hiệu EMS - Đài Loan chính là giải pháp cân bằng hoàn hảo giữa độ bền cơ học vượt trội, khả năng chống ăn mòn và chi phí đầu tư hợp lý. Với thân gang đúc chắc chắn, lớp lót PTFE hoặc cao su siêu bền cùng bộ chuyển đổi tín hiệu thông minh, thiết bị đáp ứng trọn vẹn yêu cầu khắt khe của các kỹ sư thiết kế hệ thống cấp thoát nước và nhà thầu cơ điện (M&E).

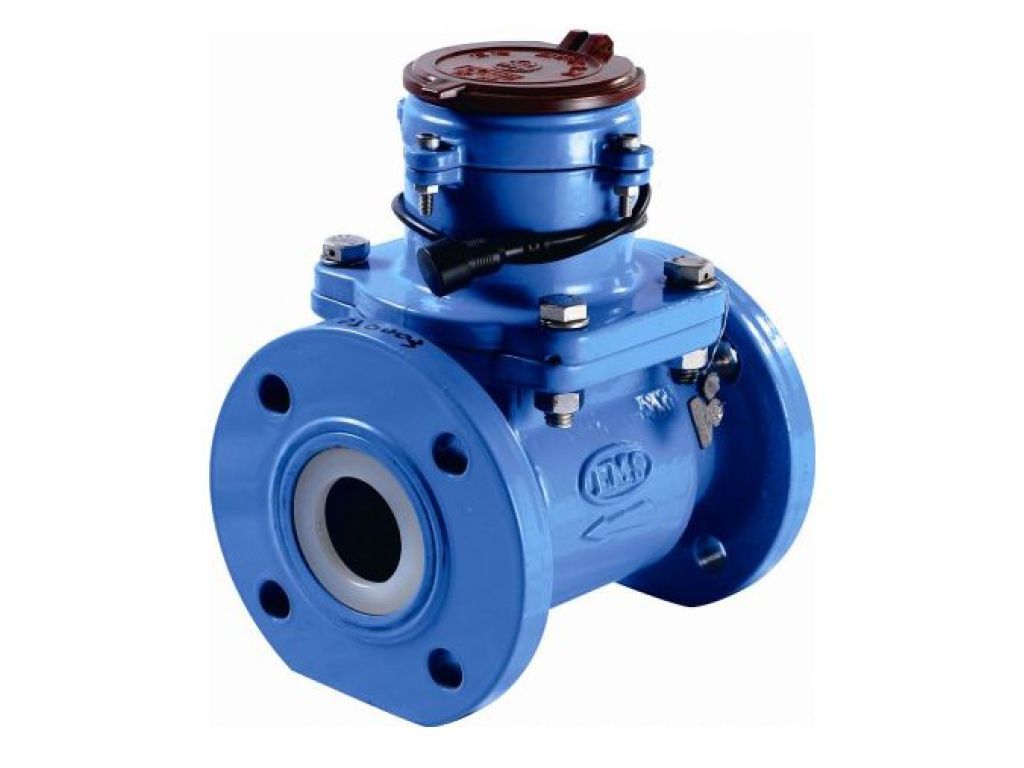

Đồng hồ nước điện tử EMS thân gang mặt bích là dòng đồng hồ đo lưu lượng điện từ (Electromagnetic Flow Meter) sử dụng vật liệu thân bằng gang đúc hoặc thép carbon sơn tĩnh điện để chịu áp lực và chống va đập cơ học. Bên trong lòng ống được bọc một lớp lót cách điện (Lining) để tạo môi trường cảm biến từ trường dòng chảy, kết hợp với các điện cực (Electrodes) thu tín hiệu điện áp sinh ra theo nguyên lý Faraday.
Thiết bị được sản xuất bởi EMS - Energy Management System Co., Ltd (Đài Loan), thương hiệu đã khẳng định uy tín trong lĩnh vực thiết bị đo lưu lượng công nghiệp tại thị trường châu Á. Dòng đồng hồ nước điện từ thân gang mặt bích của EMS được thiết kế với mặt bích đúc liền, tiêu chuẩn ghép nối đa dạng (BS, JIS, DIN, ANSI), phù hợp lắp đặt cho đường ống từ DN50 đến DN1000.
Bộ chuyển đổi tín hiệu được thiết kế màn hình LCD hiển thị 2 dòng: lưu lượng tức thời (m³/h) và lưu lượng tổng khối (m³). Tích hợp bộ vi xử lý và board mạch cấp nguồn, xuất tín hiệu analog 4-20mA, xung (Pulse) và truyền thông RS485 Modbus RTU. Vỏ hộp được làm bằng hợp kim nhôm hoặc nhựa ABS chống thấm, đạt cấp bảo vệ IP65/IP67 cho phiên bản màn hình liền và IP68 cho phiên bản màn hình rời.
Đồng hồ hoạt động dựa trên định luật cảm ứng điện từ Faraday: Khi chất lỏng dẫn điện chảy qua lòng ống có từ trường vuông góc, một điện áp sẽ được sinh ra tỉ lệ thuận với vận tốc dòng chảy. Hai điện cực thu tín hiệu điện áp này và bộ vi xử lý tính toán ra lưu lượng thể tích. Ưu điểm cốt lõi của nguyên lý này là lòng ống rỗng hoàn toàn, không có vật cản, không bao giờ bị kẹt rác, không gây tổn thất áp suất (Pressure drop = 0) và không làm gián đoạn dòng chảy.
| Thông số | Chi tiết kỹ thuật |
|---|---|
| Kích cỡ đường ống (Size) | DN50 - DN1000 (phổ biến sẵn hàng đến DN300) |
| Tiêu chuẩn mặt bích | BS 4504 PN16, JIS 10K, DIN, ANSI |
| Nguồn điện cấp | 220V AC, 24V DC hoặc chạy Pin (Battery Powered) |
| Tín hiệu ngõ ra | 4-20mA, Pulse, RS485 Modbus RTU |
| Cấp bảo vệ (IP) | IP65/IP67 (màn hình liền), IP68 (màn hình rời - Remote type) |
| Độ dẫn điện chất lỏng yêu cầu | ≥ 5 µS/cm (không dùng cho nước cất/nước RO tinh khiết) |
| Độ chính xác | ± 0.5% (sai số cực thấp, ổn định dài hạn) |
| Vật liệu lớp lót | Cao su cứng (Neoprene) hoặc PTFE (Teflon) |
| Vật liệu điện cực | Inox 316L (tiêu chuẩn), Hastelloy/Titanium (tùy chọn) |
| Nhiệt độ lưu chất | 0 - 80°C (cao su), 0 - 120°C (PTFE) |
| Áp suất làm việc | PN10, PN16, PN25 |
Nhận Catalogue & Tư Vấn Cấu Hình (Lớp Lót, Điện Cực) Phù Hợp Miễn Phí - Đội ngũ kỹ sư của đồng hồ nước EMS chính hãng hỗ trợ bóc tách khối lượng dự án, đảm bảo chuẩn kỹ thuật M&E và tối ưu chi phí đầu tư. Liên hệ ngay hotline 09 1800 6799.
Liên Hệ Kỹ Sư Để Được Hướng Dẫn Sơ Đồ Đấu Nối PLC & Màn Hình Rời Khảo Sát Tận Nơi - Gọi ngay 09 1800 6799 để được hỗ trợ kỹ thuật miễn phí.
| Kích cỡ (DN) | Loại màn hình liền (Compact) | Loại màn hình rời (Remote) |
|---|---|---|
| DN50 | Liên hệ báo giá | Liên hệ báo giá |
| DN80 | Liên hệ báo giá | Liên hệ báo giá |
| DN100 | Liên hệ báo giá | Liên hệ báo giá |
| DN150 | Liên hệ báo giá | Liên hệ báo giá |
| DN200 | Liên hệ báo giá | Liên hệ báo giá |
| DN300 | Liên hệ báo giá | Liên hệ báo giá |
Lưu ý: Giá trên chưa bao gồm VAT, phí kiểm định hiệu chuẩn tại Quatest hoặc trung tâm đo lường nhà nước. Bản màn hình rời (Remote) có giá cao hơn bản màn hình liền (Compact) do bao gồm cáp tín hiệu dài và hộp bảo vệ. Quý khách vui lòng liên hệ trực tiếp để nhận báo giá chi tiết theo khối lượng dự án và yêu cầu cấu hình cụ thể (lớp lót, điện cực, tiêu chuẩn mặt bích).
Phiên bản màn hình rời được sử dụng khi hố ga hay bị ngập nước. Phần thân cảm biến đạt chuẩn IP68 có thể ngâm dưới nước, cáp tín hiệu được kéo lên mặt đất nối với màn hình hiển thị đặt ở vị trí khô ráo (đạt IP67). Nhiều nhà thầu mua nhầm bản màn hình liền (Compact - IP67) rồi ngâm nước gây hỏng board mạch, cần đặc biệt lưu ý khi chọn cấu hình.
Có, nhưng phải chọn đúng phiên bản. Phiên bản màn hình rời (Remote type) có phần thân cảm biến đạt IP68 cho phép ngâm nước lâu dài, còn phần màn hình đặt trên mặt đất. Phiên bản màn hình liền (Compact) chỉ đạt IP65/IP67, không được ngâm nước.
Lớp lót cao su cứng (Neoprene) phù hợp cho nước cấp, nước thải thông thường, nước có lẫn bùn cát, chi phí tiết kiệm. Lớp lót PTFE (Teflon) dùng cho nước có nhiệt độ cao hoặc lẫn hóa chất ăn mòn nhẹ, bề mặt trơn nhẵn chống bám cặn, tuổi thọ cao hơn nhưng giá thành cao hơn. Việc chọn đúng lớp lót là yếu tố cốt lõi quyết định tuổi thọ thiết bị.
Nguyên nhân phổ biến nhất là lỗi tiếp địa. Khi lắp trên ống nhựa (PVC/HDPE) mà không sử dụng vòng tiếp địa (Grounding Rings), mạch điện từ không được khép kín khiến tín hiệu nhiễu và số hiển thị nhảy loạn xạ. Ngoài ra có thể do cáp tín hiệu đi gần nguồn điện động lực gây nhiễu. Cần kiểm tra lại hệ thống tiếp địa và đường đi cáp tín hiệu.
Rất ít bảo dưỡng do không có bộ phận cơ học chuyển động. Chỉ cần vệ sinh định kỳ điện cực bên trong nếu nước có bùn bám cặn dày làm cách điện, ảnh hưởng đến tín hiệu đo. Kiểm tra định kỳ hệ thống tiếp địa và đầu nối cáp tín hiệu để đảm bảo kết nối ổn định.
Không. Đồng hồ điện từ yêu cầu độ dẫn điện của chất lỏng tối thiểu ≥ 5 µS/cm. Nước cất, nước RO tinh khiết có độ dẫn điện rất thấp, không đủ để tạo tín hiệu đo chính xác. Với các ứng dụng này cần sử dụng loại đồng hồ đo lưu lượng khác (siêu âm, Coriolis hoặc đồng hồ cơ).
Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn tự hào là đơn vị cung cấp đồng hồ đo lưu lượng điện từ thân gang EMS chính hãng, sẵn hàng số lượng lớn, giao ngay toàn quốc, bao kiểm định hiệu chuẩn 100% với đầy đủ CO, CQ.
Quý khách hàng, nhà thầu M&E, kỹ sư thiết kế hệ thống cấp thoát nước vui lòng liên hệ ngay để được tư vấn cấu hình phù hợp, nhận catalogue kỹ thuật và báo giá chiết khấu cao nhất đợt này. Đội ngũ kỹ sư giàu kinh nghiệm của chúng tôi sẵn sàng hỗ trợ bóc tách khối lượng dự án, tư vấn lựa chọn lớp lót và điện cực phù hợp với từng môi trường lưu chất cụ thể.
Tham khảo thêm các giải pháp đo lưu lượng khác: đồng hồ điện tử EMS thân nhựa chống hóa chất (giải pháp thay thế nếu lưu chất là axit mạnh) và đồng hồ đo nước thải EMS dạng cơ (dành cho ngân sách dự án thấp hơn, không cần xuất tín hiệu). Tìm hiểu thêm về tiêu chuẩn chống nước IP68 và tiếp địa đồng hồ điện từ đúng cách để đảm bảo thiết bị hoạt động ổn định lâu dài.
