Trong kỷ nguyên công nghiệp 4.0, việc giám sát lưu lượng chất lỏng đòi hỏi độ chính xác cao và tính linh hoạt trong lắp đặt. Công nghệ đo lưu lượng bằng siêu âm đã trở thành một trong những giải pháp hàng đầu nhờ khả năng đo lường không tiếp xúc và không gây sụt áp trên đường ống. Bài viết này sẽ đi sâu vào phân tích các khía cạnh kỹ thuật, giúp kỹ sư và nhà quản lý vận hành có cái nhìn toàn diện nhất.
Công nghệ đo lưu lượng bằng siêu âm là gì?
Đo lưu lượng bằng siêu âm (Ultrasonic Flow Measurement) là kỹ thuật sử dụng sóng âm ở tần số cao (vượt quá ngưỡng nghe của con người) để xác định vận tốc của chất lỏng chảy trong ống dẫn. Từ vận tốc này, kết hợp với diện tích mặt cắt ngang của ống, thiết bị sẽ tính toán ra lưu lượng thể tích một cách chính xác.
Điểm khác biệt lớn nhất của dòng máy này so với các loại đồng hồ cơ truyền thống là cấu tạo không có bộ phận chuyển động. Điều này giúp giảm thiểu tối đa ma sát, mài mòn và nhu cầu bảo trì định kỳ.

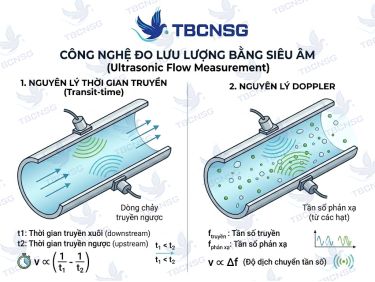

Hai nguyên lý hoạt động cốt lõi
Tùy thuộc vào tính chất của môi chất (nước sạch, nước thải hay hóa chất), công nghệ siêu âm được chia thành hai nguyên lý chính:
1. Nguyên lý thời gian truyền (Transit-time)
Đây là phương pháp phổ biến nhất, sử dụng một cặp cảm biến vừa thu vừa phát. Sóng siêu âm được truyền đi xuôi dòng và ngược dòng. Khi chất lỏng chuyển động, sóng truyền xuôi dòng sẽ đi nhanh hơn sóng truyền ngược dòng. Sự chênh lệch thời gian này tỉ lệ thuận với vận tốc dòng chảy. Phương pháp này cực kỳ hiệu quả cho các môi chất sạch như nước cấp, dầu nhẹ hoặc hóa chất không chứa bọt khí.
2. Nguyên lý Doppler
Nguyên lý này dựa trên sự thay đổi tần số của sóng âm khi phản xạ từ các hạt lơ lửng hoặc bọt khí trong dòng chảy. Nếu chất lỏng hoàn toàn tinh khiết, phương pháp Doppler sẽ không hoạt động. Do đó, nó thường được ứng dụng trong đo lường nước thải, bùn lỏng hoặc các hệ thống dẫn môi chất có độ đục cao.
Một sai lầm phổ biến mà đội ngũ kỹ thuật tại TBCNSG thường ghi nhận là khách hàng lắp đặt thiết bị đo siêu âm dạng Transit-time cho hệ thống nước có quá nhiều bọt khí hoặc tạp chất rắn. Khi nồng độ tạp chất vượt quá 5%, sóng siêu âm bị tán xạ mạnh khiến thiết bị báo lỗi hoặc sai số cực lớn. Trong trường hợp này, việc chuyển sang sử dụng Đồng hồ nước điện tử dạng cảm ứng điện từ hoặc thiết bị Doppler chuyên dụng mới là giải pháp tối ưu.

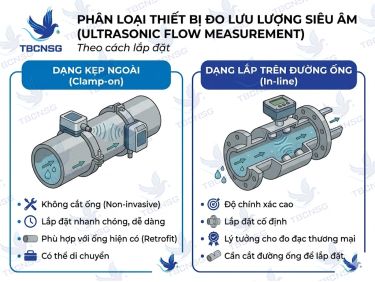

Phân loại thiết bị đo siêu âm theo cách lắp đặt
Dựa trên nhu cầu thực tế tại các nhà máy ở Bình Dương hay các khu công nghiệp tại TP.HCM, thiết bị đo siêu âm thường được chia làm hai dòng:
- Dạng kẹp ngoài (Clamp-on): Cảm biến được gắn trực tiếp bên ngoài thành ống bằng đai kẹp. Ưu điểm lớn nhất là không cần cắt ống, không dừng hệ thống khi lắp đặt và không gây rò rỉ.
- Dạng lắp trên đường ống (In-line): Thiết bị được thiết kế như một đoạn ống có sẵn cảm biến bên trong, thường kết nối bằng mặt bích tiêu chuẩn JIS, ANSI hoặc DIN. Dòng này cho độ chính xác cao hơn và ổn định hơn trong dài hạn.
Thông số kỹ thuật và tiêu chuẩn phổ biến
Khi lựa chọn thiết bị đo lưu lượng siêu âm, các kỹ sư cần lưu ý đến các tiêu chuẩn kết nối và áp suất vận hành để đảm bảo tính đồng bộ của hệ thống đường ống:
| Thông số | Mô tả chi tiết |
|---|---|
| Tiêu chuẩn mặt bích | JIS 10K/20K, ANSI Class 150/300, DIN PN10/PN16 |
| Vật liệu thân/cảm biến | Inox 304, Inox 316, Gang dẻo, Thép carbon |
| Cấp bảo vệ | IP65, IP67 hoặc IP68 (cho ứng dụng ngập nước) |
| Tín hiệu đầu ra | 4-20mA, Pulse, Modbus RS485, HART |
Việc tích hợp các dòng Electronic water flow meter vào hệ thống SCADA giúp doanh nghiệp kiểm soát thất thoát nước và tối ưu hóa chi phí vận hành một cách minh bạch.
Ưu điểm vượt trội của công nghệ siêu âm
- Không gây tổn thất áp suất: Do không có bộ phận cản trở dòng chảy, áp suất hệ thống được giữ vững, giúp tiết kiệm điện năng cho bơm.
- Độ bền cao: Không có bộ phận chuyển động cơ khí nên không bị mài mòn bởi cát hoặc tạp chất, đặc biệt quan trọng khi đo lưu lượng nước thô.
- Dải đo rộng: Có khả năng đo chính xác từ vận tốc dòng chảy rất thấp đến rất cao.
- Linh hoạt vật liệu ống: Có thể đo trên nhiều loại ống khác nhau như thép, gang, inox, nhựa PVC, HDPE...
Kinh nghiệm lắp đặt để đạt độ chính xác cao nhất
Dù công nghệ siêu âm rất hiện đại, nhưng độ chính xác phụ thuộc rất nhiều vào vị trí lắp đặt. Dưới đây là những lưu ý kỹ thuật từ trải nghiệm thực tế của TBCNSG:
- Đoạn ống thẳng: Luôn đảm bảo khoảng cách đoạn ống thẳng trước thiết bị tối thiểu là 10D (10 lần đường kính ống) và sau thiết bị là 5D để dòng chảy ổn định, không bị xoáy.
- Điền đầy chất lỏng: Ống phải luôn chứa đầy nước. Nếu ống chỉ chảy nửa vời, sóng siêu âm sẽ không thể truyền qua môi trường không khí, dẫn đến kết quả sai.
- Tránh nguồn nhiễu: Không lắp đặt gần biến tần, motor công suất lớn hoặc các van điều tiết có khả năng gây rung động mạnh.
Trong một dự án lắp đặt hệ thống quan trắc nước thải tại Đồng Nai, chúng tôi đã hỗ trợ khách hàng xử lý lỗi sai số bằng cách dời vị trí lắp đặt thiết bị đo nước điện tử siêu âm ra xa khỏi cụm bơm tăng áp, giúp tín hiệu ổn định và đạt chuẩn kiểm định.
Câu hỏi thường gặp (FAQ)
1. Thiết bị đo siêu âm kẹp ngoài có chính xác bằng loại nối bích không?
Thông thường, loại nối bích (In-line) có độ chính xác cao hơn (khoảng 0.5%) vì khoảng cách cảm biến được cố định chuẩn xác tại nhà máy. Loại kẹp ngoài phụ thuộc nhiều vào tay nghề lắp đặt và chất lượng bề mặt ống nhưng vẫn đạt độ chính xác khoảng 1-2%.
2. Lớp cáu cặn bên trong ống có ảnh hưởng đến kết quả đo không?
Có. Lớp cáu cặn làm thay đổi đường kính trong thực tế của ống và làm suy giảm tín hiệu sóng âm. Với các đường ống cũ, cần vệ sinh bề mặt tiếp xúc và cài đặt lại thông số chiều dày ống thực tế trên bộ hiển thị.
3. Sóng siêu âm có đo được lưu lượng hơi nóng (Steam) không?
Công nghệ siêu âm có thể đo được hơi, nhưng đòi hỏi thiết bị chuyên dụng chịu nhiệt độ cao và áp suất lớn. Với hơi bão hòa hoặc hơi quá nhiệt, các kỹ sư thường ưu tiên dòng Vortex hoặc siêu âm cao cấp thay vì các dòng kẹp ngoài thông thường.
Hy vọng những chia sẻ kỹ thuật trên sẽ giúp bạn hiểu rõ hơn về công nghệ đo lưu lượng bằng siêu âm. Việc chọn đúng thiết bị không chỉ đảm bảo kỹ thuật mà còn mang lại hiệu quả kinh tế lâu dài cho doanh nghiệp.
