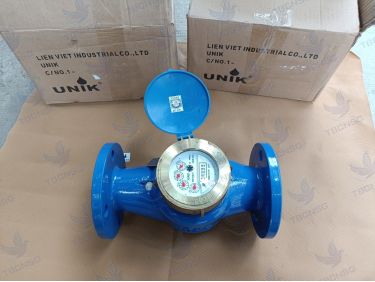

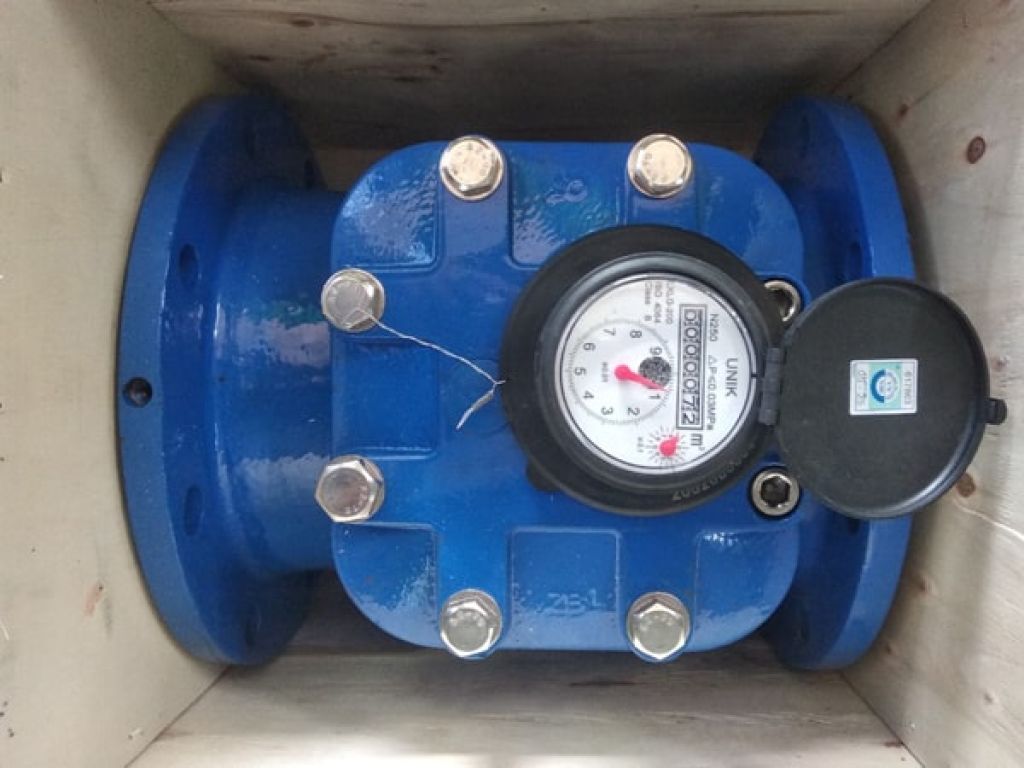

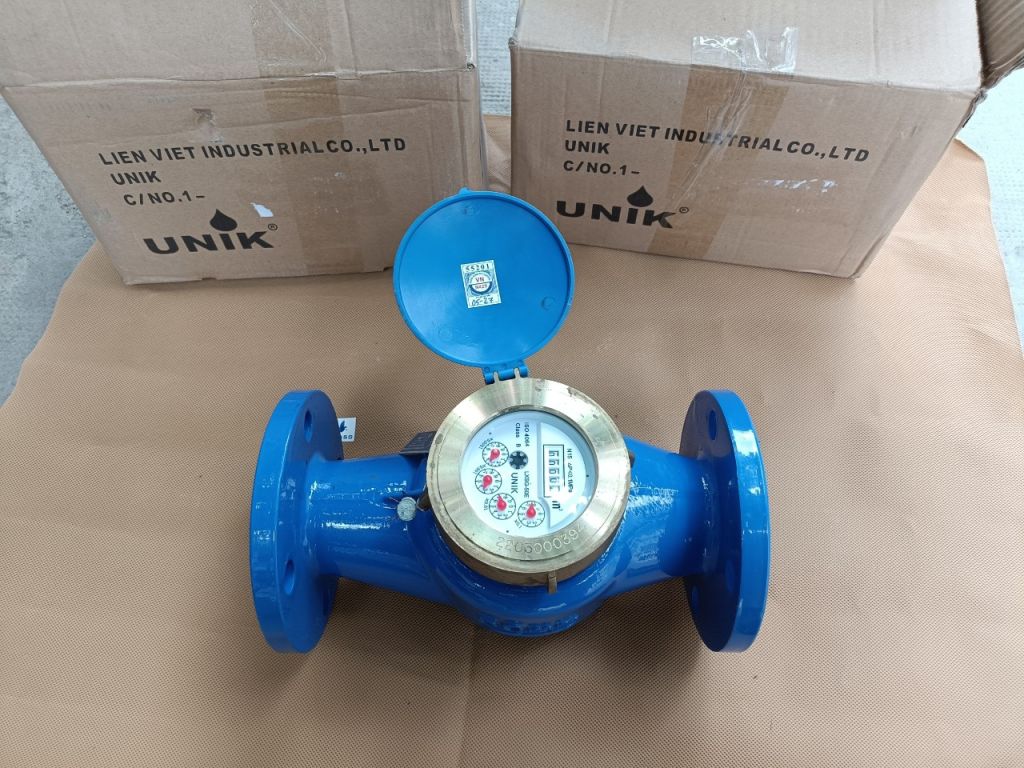

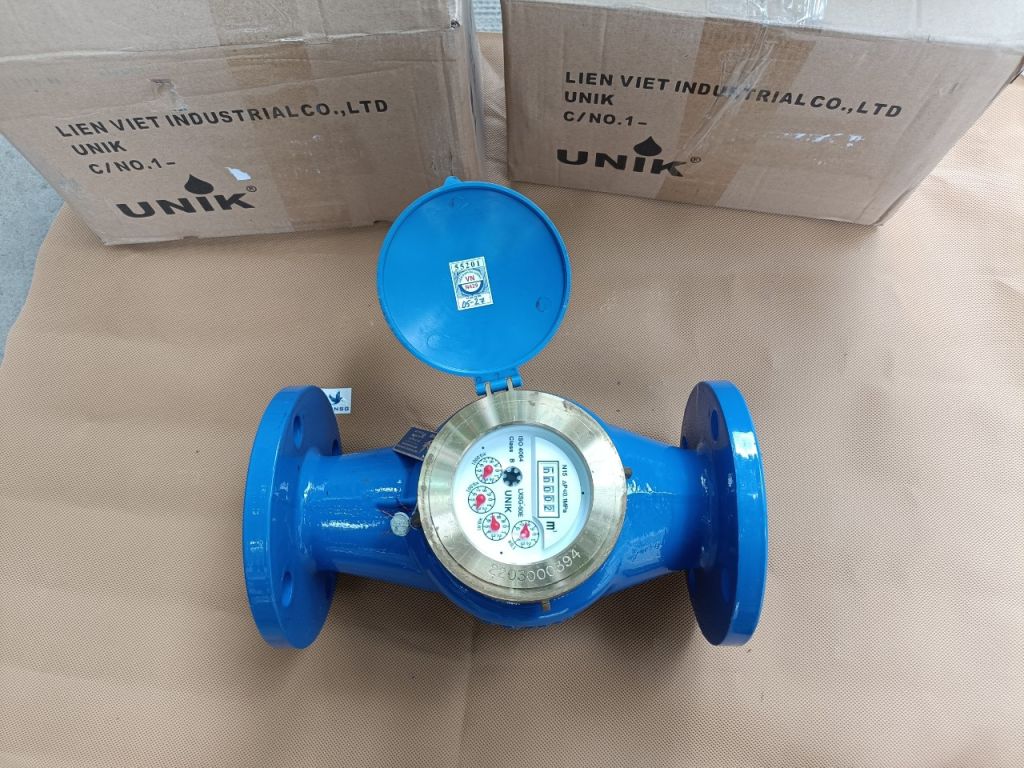

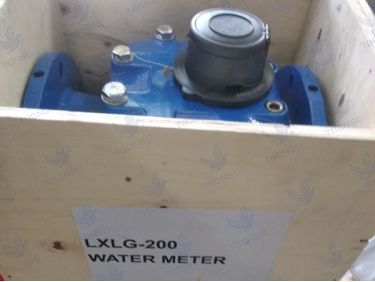

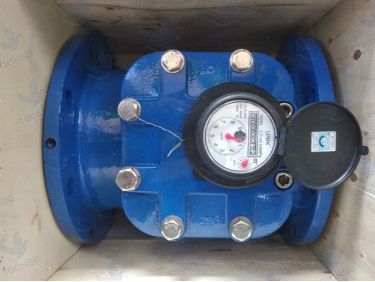

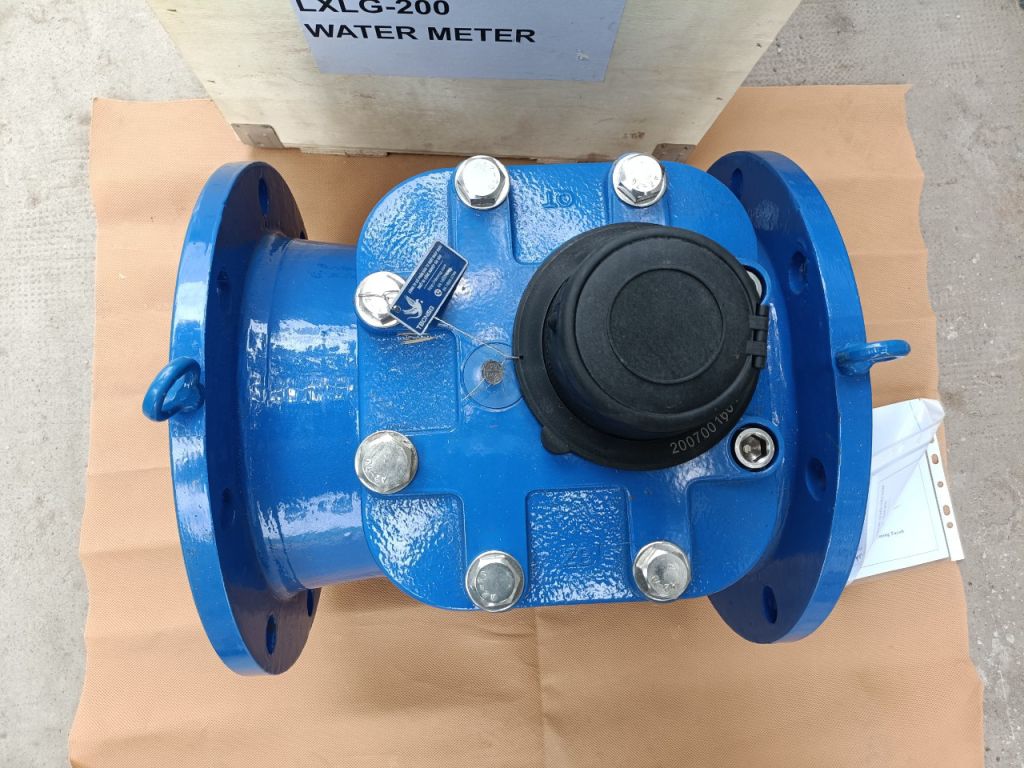

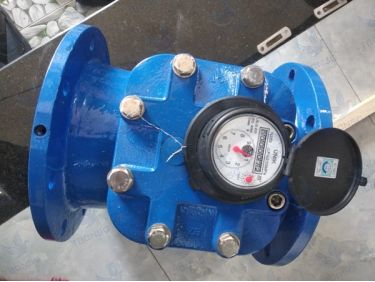

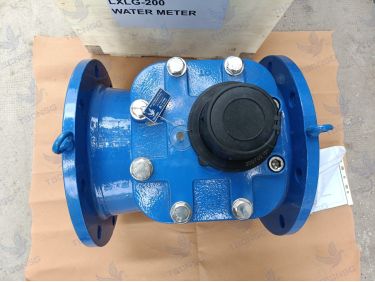

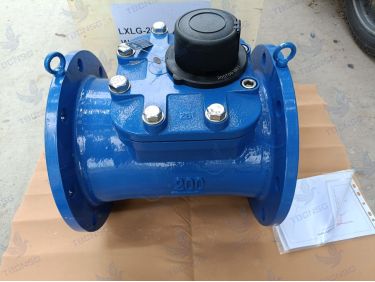

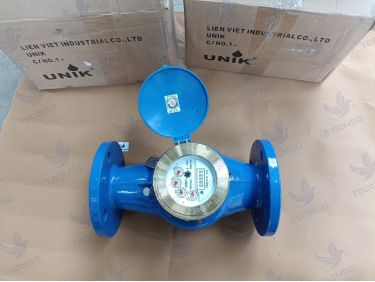

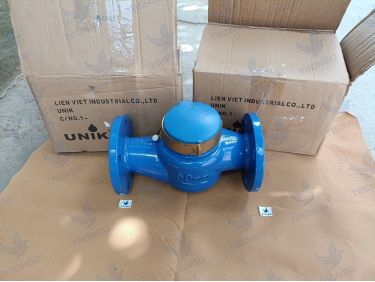

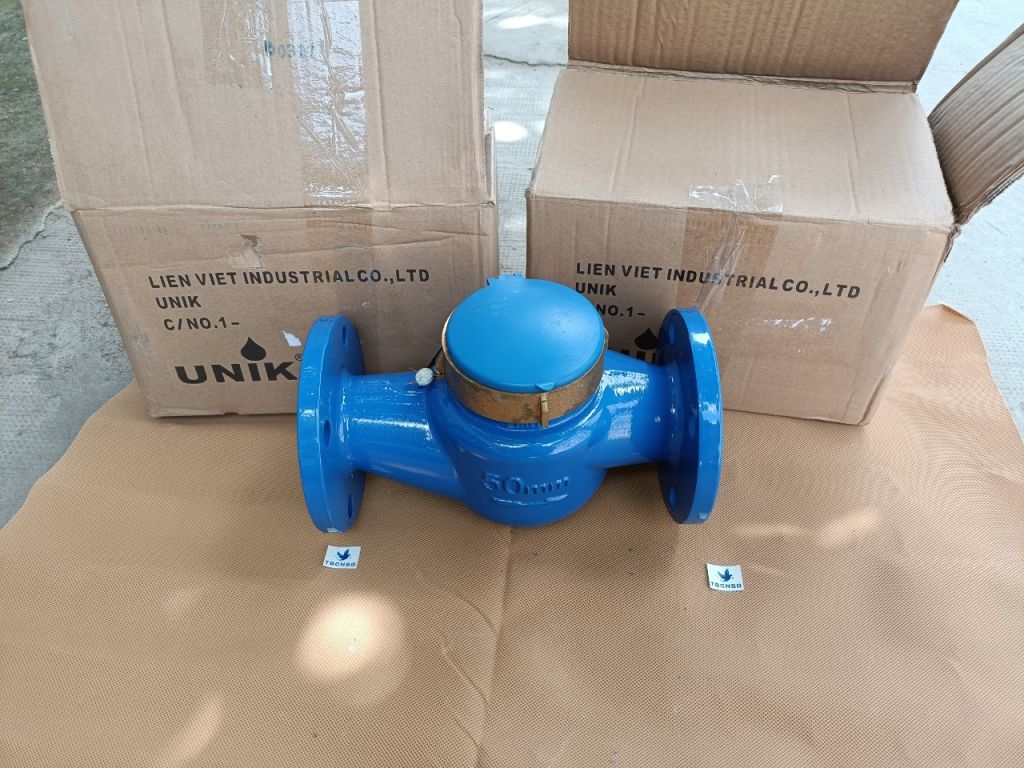

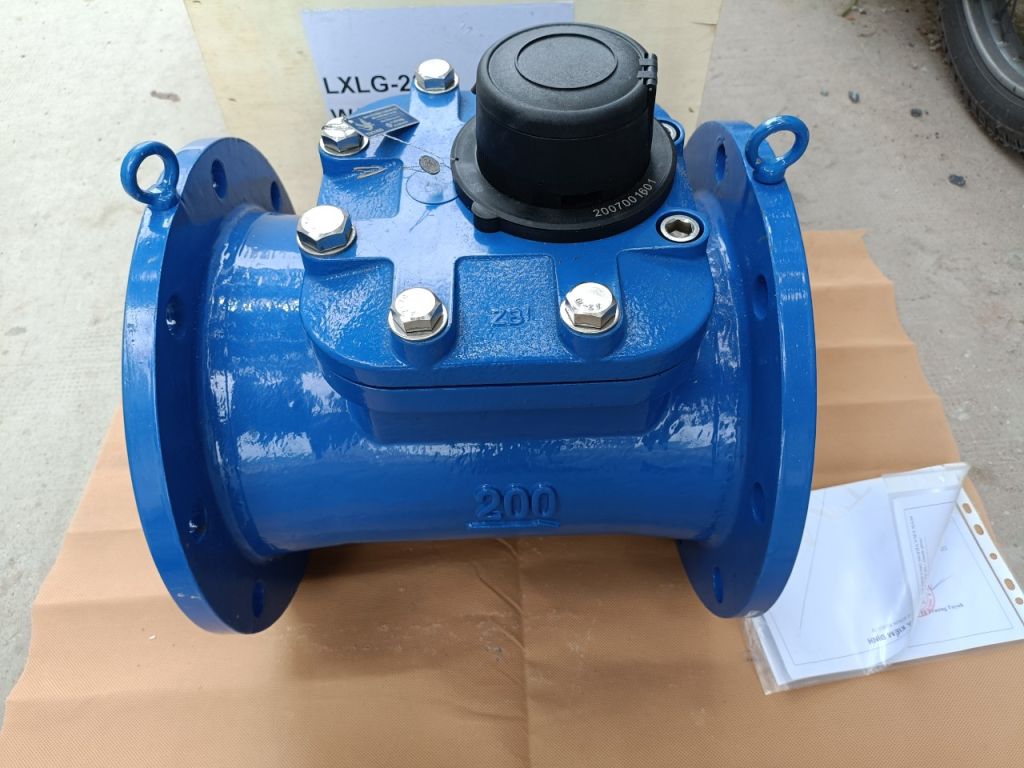

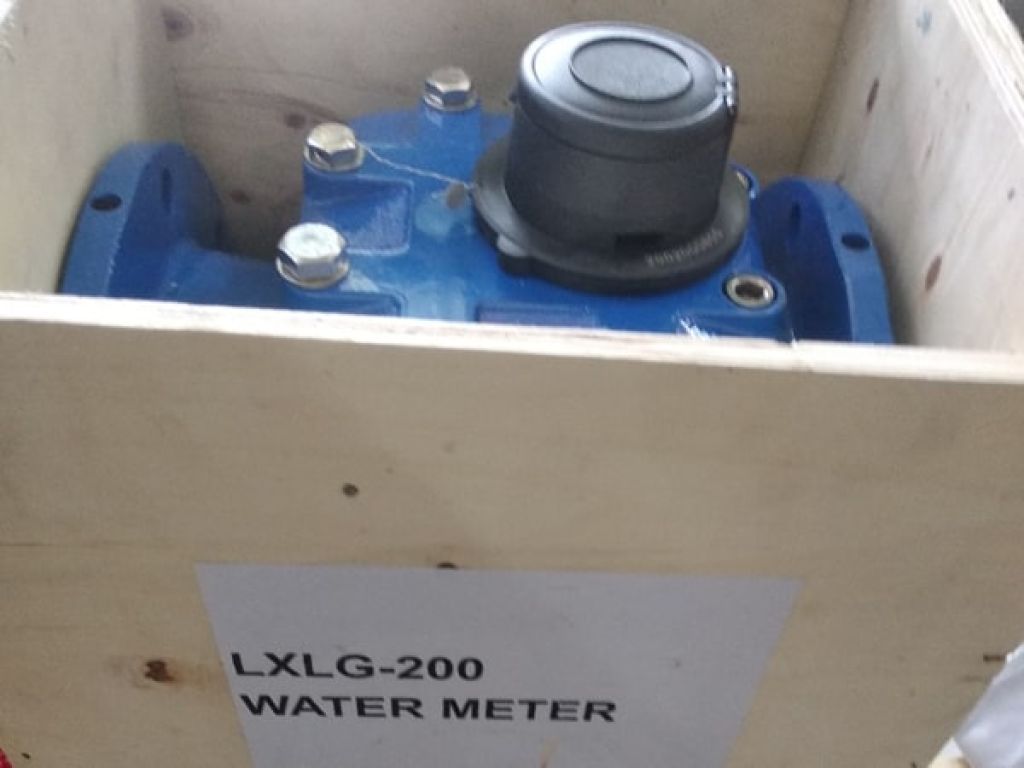

Đồng Hồ Nước Unik Mặt Bích LXLG (DN50 - DN300)



Đồng hồ nước Unik mặt bích LXLG là dòng thiết bị đo lưu lượng nước dạng cơ kiểu tuabin Woltman, kết nối

mặt bích, được sản xuất bởi thương hiệu Unik (Đài Loan). Với dải kích cỡ từ DN50 đến DN300, sản phẩm đáp ứng nhu cầu đo lưu lượng nước sạch, nước lạnh sinh hoạt và nước thải đã qua xử lý cho các công trình dân dụng, tòa nhà cao tầng, khu công nghiệp và nhà máy cấp nước. Bài viết dưới đây tổng hợp đầy đủ thông số kỹ thuật, cấu tạo, nguyên lý hoạt động, hướng dẫn lắp đặt, bảng giá tham khảo và tiêu chí chọn nhà cung cấp chính hãng có đầy đủ CO/CQ cùng tem kiểm định đo lường.



1. Đồng hồ nước Unik mặt bích LXLG là gì?

Đồng hồ nước Unik LXLG là thiết bị đo lưu lượng nước dạng cơ bánh xe tuabin truyền động từ (kiểu Woltman), do hãng Unik - Taiwan (Đài Loan) nghiên cứu và sản xuất. Thiết bị được thiết kế chuyên dụng cho đường ống có kích thước lớn, nơi lưu lượng dòng chảy cao và yêu cầu về độ bền cơ học khắt khe. Thân đồng hồ được đúc bằng gang nguyên khối, phủ lớp sơn Epoxy tĩnh điện giúp chống gỉ sét và chịu được môi trường ẩm ướt trong hố ga hoặc ngoài trời.

Mã hiệu LXLG được giải mã theo quy ước của nhà sản xuất như sau:

• LX: Đồng hồ đo lưu lượng nước (Water Meter).
• L: Kiểu truyền động từ, mặt số khô (Dry Dial).
• G: Kết nối mặt bích (Flange Connection), dùng cho kích thước đường ống lớn từ DN50 đến DN300 và lớn hơn.

Về vị trí phân khúc, Unik LXLG được xem là giải pháp cân bằng tối ưu giữa chất lượng đạt tiêu chuẩn ISO 4064 Class B và chi phí đầu tư hợp lý cho các dự án tại Việt Nam. So với các thương hiệu châu Âu cùng phân khúc, sản phẩm giúp tiết kiệm đáng kể ngân sách nhưng vẫn đảm bảo độ ổn định trong vận hành dài hạn. Nếu công trình của bạn sử dụng đường ống nhỏ từ DN15 đến DN40, có thể tham khảo thêm dòng Đồng hồ nước Unik nối ren LXSG để có phương án phù hợp.



2. Thông số kỹ thuật tổng quan dòng Unik LXLG

Bảng thông số dưới đây tổng hợp các chỉ tiêu kỹ thuật cơ bản nhất của dòng đồng hồ nước Unik mặt bích LXLG, giúp kỹ sư M&E và nhà thầu nhanh chóng đối chiếu với hồ sơ thiết kế.

Thông số	Giá trị
Thương hiệu	Unik (Đài Loan)
Model	LXLG-50, LXLG-65, LXLG-80, LXLG-100, LXLG-150, LXLG-200, LXLG-250, LXLG-300
Kích cỡ đường ống	DN50 - DN300
Cấp chính xác	Class B (Cấp B) theo tiêu chuẩn ISO 4064
Kiểu kết nối	Mặt bích tiêu chuẩn BS 4504 / DIN PN10 / PN16
Vật liệu thân	Gang đúc nguyên khối, sơn phủ Epoxy tĩnh điện chống gỉ sét
Loại mặt số	Mặt số khô, cách ly chân không với buồng nước
Nhiệt độ làm việc	0°C - 50°C (nước lạnh, nước sạch sinh hoạt)
Áp suất làm việc	PN10 (10 bar) hoặc PN16 (16 bar)
Đơn vị hiển thị	m³, chỉ số lớn nhất 999.999 m³
Hướng dòng chảy	Một chiều, có mũi tên chỉ dẫn trên thân

Bạn cần bản vẽ CAD và catalogue chi tiết cho dự án? Tải Catalogue Đồng Hồ Unik LXLG PDF tại đây để nhận đầy đủ thông số kích thước, bản vẽ mặt bích và hướng dẫn lắp đặt từ nhà sản xuất.



3. Cấu tạo & Nguyên lý hoạt động của đồng hồ Unik LXLG

3.1. Cấu tạo chi tiết

• Thân gang đúc phủ Epoxy: Chịu được áp lực lớn, chống ăn mòn trong môi trường ngoài trời hoặc hố ga ẩm ướt, hạn chế tối đa hiện tượng rỉ sét làm ảnh hưởng chất lượng nước.
• Bộ phận truyền động từ (Magnetic Drive): Nam châm vĩnh cửu truyền lực từ bánh xe tuabin nằm trong dòng chảy lên bộ đếm mặt số phía trên, không cần trục xuyên thân nên loại bỏ hoàn toàn nguy cơ rò rỉ qua trục.

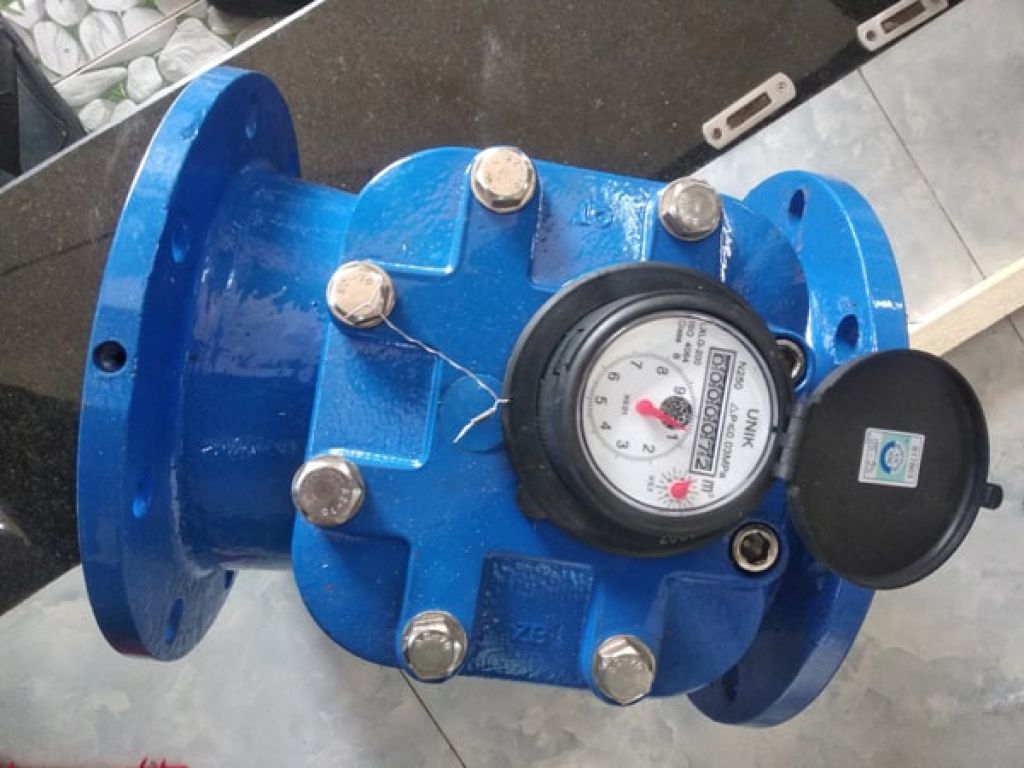

• Bộ đếm mặt số khô (Dry Dial): Khoang đếm được hút chân không, cách ly hoàn toàn với nước nên mặt kính luôn khô ráo, không bị ngưng tụ hơi nước, đọc số rõ ràng kể cả sau nhiều năm sử dụng.
• Kết nối mặt bích hai đầu: Đảm bảo độ kín khít cao, chịu được rung lắc và lực ép của đường ống công nghiệp, thuận tiện khi cần tháo lắp bảo trì.
• Củ đo (Insert Core) có thể tháo rời: Bộ phận tuabin và hộp số có thể tháo ra khỏi thân bích để vệ sinh hoặc thay thế mà không cần cắt, tháo toàn bộ thân đồng hồ khỏi đường ống.

3.2. Nguyên lý hoạt động

Dòng nước đi qua thân đồng hồ làm quay cánh quạt tuabin Woltman được bố trí theo trục dòng chảy. Tốc độ quay của tuabin tỷ lệ thuận với vận tốc dòng chảy trong ống. Lực từ trường của cặp nam châm truyền tốc độ quay lên hộp số bộ đếm mặt số, từ đó kim đồng hồ và dãy số hiển thị sẽ nhảy chỉ số m³ tích lũy tương ứng với lượng nước đã đi qua. Chính vì nguyên lý truyền động từ không tiếp xúc cơ học, đồng hồ Unik LXLG giảm thiểu ma sát, hạn chế mài mòn và duy trì độ chính xác ổn định trong thời gian dài.

4. Các kích thước phổ biến & Bảng lưu lượng danh định (Qn)

Dòng Unik LXLG được chia theo nhu cầu sử dụng thực tế của từng hạng mục công trình:

• Unik LXLG DN50 / DN65: Phù hợp cho đường ống nhánh chung cư, nhà xưởng quy mô nhỏ, trạm bơm nội bộ.
• Unik LXLG DN80 / DN100: Dùng cho tuyến ống cấp nước tòa nhà thương mại, trung tâm thương mại, trạm bơm tăng áp.
• Unik LXLG DN150 / DN200 / DN300: Dùng cho đường ống cấp nước chính, nhà máy xử lý nước tập trung, khu công nghiệp, khu đô thị.

Bảng dưới đây cung cấp thông số lưu lượng danh định và kích thước cơ học thực tế, giúp kỹ sư dễ dàng đưa vào bản vẽ thiết kế và tính toán khoảng không lắp đặt.

Kích cỡ (DN)	Qn (m³/h)	Qmax (m³/h)	Qmin (m³/h)	Chiều dài L (mm)	Chiều cao H (mm)	Đường kính mặt bích D (mm)	Tâm lỗ bulong K (mm)	Số lỗ - Ø lỗ
DN50	15	30	0,45	200	155	165	125	4 - Ø18
DN65	25	50	0,75	200	165	185	145	4 - Ø18
DN80	40	80	1,20	225	185	200	160	8 - Ø18
DN100	60	120	1,80	250	200	220	180	8 - Ø18
DN150	150	300	4,50	300	250	285	240	8 - Ø22
DN200	250	500	7,50	350	300	340	295	8 - Ø22
DN250	400	800	12,0	400	340	395	350	12 - Ø22
DN300	600	1200	18,0	450	380	445	400	12 - Ø22

Lưu ý: Kích thước mặt bích tham chiếu theo tiêu chuẩn PN10. Với phiên bản PN16, đường kính mặt bích và số lượng lỗ bulong có thể thay đổi ở các size lớn. Quý khách nên đối chiếu với Tiêu chuẩn mặt bích BS4504 để đảm bảo khớp nối chính xác khi lắp đặt.

5. Ưu điểm nổi bật & Ứng dụng thực tế

5.1. Ưu điểm vượt trội

• Độ bền cơ học cao: Thân gang đúc dày dặn, chịu được va đập và lực ép của đường ống áp lực lớn trong thời gian dài.
• Mặt số cách ly hoàn toàn với nước: Không lo cặn bẩn trong nước làm mờ kính hoặc kẹt bánh răng bộ đếm, giúp việc ghi chỉ số luôn chính xác.
• Bảo trì, thay thế dễ dàng: Thiết kế củ đo có thể tháo rời khỏi thân bích để vệ sinh hoặc hiệu chuẩn mà không cần tháo toàn bộ thân đồng hồ trên đường ống.
• Tổn thất áp suất thấp: Kết cấu tuabin Woltman cho dòng chảy đi thẳng, hạn chế sụt áp trên tuyến ống cấp nước chính.
• Giá thành tối ưu: Tiết kiệm khoảng 20% - 35% ngân sách so với các thương hiệu châu Âu cùng phân khúc mà vẫn đạt độ ổn định tương đương.

5.2. Ứng dụng thực tế

• Đo lưu lượng nước sạch tại trạm cấp nước bù, nhà máy nước sạch, trạm bơm tăng áp.
• Hệ thống cấp thoát nước tòa nhà cao tầng, khu đô thị, trung tâm thương mại.
• Đo lưu lượng nước đầu vào và đầu ra cho nhà máy sản xuất, khu công nghiệp, khu chế xuất.
• Đo lưu lượng nước thải đã qua xử lý (nước trong, không chứa rác xơ sợi hoặc tạp chất rắn lớn).
• Đo lưu lượng nước tưới tiêu trong nông nghiệp công nghệ cao, trang trại chăn nuôi quy mô lớn.

6. Hướng dẫn lắp đặt đồng hồ nước Unik mặt bích LXLG đúng kỹ thuật

Việc lắp đặt đúng kỹ thuật quyết định trực tiếp đến độ chính xác và tuổi thọ của đồng hồ. Dưới đây là các yêu cầu bắt buộc khi thi công lắp đặt đồng hồ nước Unik mặt bích LXLG:

• Vị trí lắp đặt: Lắp trên đoạn ống thẳng. Khoảng cách ống thẳng phía trước đồng hồ tối thiểu 10D (10 lần đường kính ống) và phía sau tối thiểu 5D để dòng chảy ổn định trước khi vào buồng đo.
• Hướng dòng chảy: Phải trùng với mũi tên chỉ dẫn được đúc nổi trên thân đồng hồ.
• Trang bị phụ kiện đi kèm bắt buộc: Y lọc gang mặt bích lắp phía trước để chặn rác, đá, xỉ hàn làm gãy cánh quạt; Van bướm mặt bích hoặc Van cổng mặt bích lắp hai đầu để tiện tháo đồng hồ đi kiểm định định kỳ; gioăng cao su đệm mặt bích và bulong đúng tiêu chuẩn kích thước lỗ bích BS/DIN.
• Xả rửa đường ống: Phải xả sạch đường ống (flushing) trước khi đưa đồng hồ vào vận hành chính thức để tránh đất cát, mạt sắt làm hỏng cơ cấu đo.
• Neo đỡ đường ống: Với các size từ DN150 trở lên, cần bố trí giá đỡ hoặc gối đỡ hai bên đồng hồ để giảm tải trọng và rung động truyền vào thân bích.
• Bảo vệ mặt số: Không để mặt đồng hồ hướng lên trên tại vị trí có thể đọng nước; nên đặt trong hộp bảo vệ hoặc hố ga có nắp đậy.

Sơ đồ lắp đặt chuẩn kỹ thuật được khuyến nghị như sau: Van cổng thứ nhất, tiếp đến là Y lọc, đồng hồ Unik LXLG, van một chiều và van cổng thứ hai. Cách bố trí này cho phép cô lập và tháo đồng hồ để hiệu chuẩn mà không phải ngừng toàn bộ hệ thống cấp nước.

7. Báo giá đồng hồ nước Unik mặt bích LXLG mới nhất

Mức giá dưới đây mang tính chất tham khảo, được tổng hợp cho hàng chính hãng đã bao gồm chứng từ nhập khẩu. Giá thực tế có thể thay đổi tùy theo tỷ giá, tiêu chuẩn mặt bích PN10 hoặc PN16, yêu cầu kiểm định và khối lượng đặt hàng của từng dự án.

Model	Kích cỡ	Áp lực	Giá tham khảo (VNĐ)
Unik LXLG-50	DN50	PN10 / PN16	4.200.000 - 4.800.000
Unik LXLG-65	DN65	PN10 / PN16	5.200.000 - 5.900.000
Unik LXLG-80	DN80	PN10 / PN16	6.500.000 - 7.200.000
Unik LXLG-100	DN100	PN10 / PN16	8.200.000 - 9.000.000
Unik LXLG-150	DN150	PN10 / PN16	14.500.000 - 16.000.000
Unik LXLG-200	DN200	PN10 / PN16	21.000.000 - 23.500.000
Unik LXLG-250	DN250	PN10 / PN16	28.000.000 - 31.000.000
Unik LXLG-300	DN300	PN10 / PN16	36.000.000 - 40.000.000

Các yếu tố ảnh hưởng trực tiếp đến giá bán cần lưu ý:

• Chi phí hiệu chuẩn, kiểm định: Đồng hồ phải được dán tem và cấp giấy chứng nhận của Trung tâm Đo lường, chi phí này khác nhau giữa các đơn vị và tùy theo kích cỡ.
• Tiêu chuẩn mặt bích: Phiên bản PN16 thường có giá cao hơn PN10 do yêu cầu vật liệu và gia công khắt khe hơn.
• Số lượng đặt hàng: Các dự án đặt số lượng lớn sẽ được hưởng chính sách chiết khấu nhà thầu.
• Tỷ giá và lô hàng: Giá nhập khẩu biến động theo tỷ giá và thời điểm nhập lô hàng.

Nhận chiết khấu 15% - 25% cho công trình và dự án lớn. Quý khách chỉ cần gửi bảng khối lượng, chúng tôi sẽ phản hồi báo giá chi tiết trong vòng 5 phút. Hotline/Zalo: 09 1800 6799.

8. Cách phân biệt đồng hồ nước Unik LXLG chính hãng và hàng nhái

Trên thị trường hiện nay xuất hiện không ít sản phẩm mang nhãn Unik nhưng không phải hàng nhập khẩu chính hãng từ Đài Loan. Để bảo vệ quyền lợi khi nghiệm thu công trình, quý khách nên kiểm tra các dấu hiệu nhận biết sau:

• Logo dập nổi trên thân gang: Hàng chính hãng có logo và mã hiệu LXLG được đúc nổi sắc nét, viền chữ rõ ràng, không bị mờ hay lem.
• Tem nhôm và nhãn phụ: Tem nhôm của nhà sản xuất phải có thông tin model, kích cỡ, cấp chính xác và số seri trùng khớp với chứng từ nhập khẩu.
• Chất lượng lớp sơn Epoxy: Bề mặt sơn phải nhẵn mịn, đều màu, không có vết chảy hay bong tróc; lớp sơn dày và bám chắc vào thân gang.
• Độ hoàn thiện cơ khí: Mặt bích phẳng, lỗ bulong đều và đúng khoảng cách tâm; bánh tuabin quay trơn, không có tiếng kêu bất thường.
• Chứng từ đi kèm: Yêu cầu nhà cung cấp xuất trình CO (Certificate of Origin) và CQ (Certificate of Quality) bản gốc hoặc bản sao có công chứng.

9. So sánh kỹ thuật Unik LXLG với các thương hiệu cùng phân khúc

Tiêu chí	Unik LXLG (Đài Loan)	Zenner WPH-N (Đức)	Flowtech (Hàn Quốc)
Vật liệu thân	Gang đúc phủ Epoxy	Gang đúc phủ Epoxy	Gang đúc phủ Epoxy
Cấp chính xác	Class B (ISO 4064)	Class B / C	Class B
Kiểu mặt số	Mặt khô, truyền động từ	Mặt khô, truyền động từ	Mặt khô, truyền động từ
Khả năng tháo củ đo	Có, tháo rời không cần cắt ống	Có	Tùy model
Chi phí đầu tư	Trung bình, tối ưu cho dự án	Cao	Trung bình
Thời gian cung cấp	Hàng sẵn kho, giao nhanh	Phụ thuộc đặt hàng	Phụ thuộc đặt hàng

Với các dự án cần tối ưu ngân sách nhưng vẫn đảm bảo yêu cầu nghiệm thu về đo lường, Unik LXLG là lựa chọn được nhiều nhà thầu M&E tại Việt Nam ưu tiên nhờ sự cân bằng giữa giá thành, độ bền và khả năng cung cấp hàng nhanh với đầy đủ chứng từ.

10. Quy trình kiểm định đo lường đồng hồ nước Unik LXLG

Theo quy định hiện hành về đo lường tại Việt Nam, đồng hồ nước dùng trong giao nhận thương mại và nghiệm thu công trình thuộc nhóm phương tiện đo phải được kiểm định trước khi đưa vào sử dụng. Chu kỳ kiểm định tiêu chuẩn là 2 năm/lần. Quy trình thực hiện gồm các bước:

• Bước 1: Nhà cung cấp gửi đồng hồ đến trung tâm đo lường được chỉ định (Quatest, Đất Việt hoặc đơn vị tương đương).
• Bước 2: Trung tâm tiến hành kiểm tra ngoại quan, thử kín áp và hiệu chuẩn sai số trên thiết bị chuẩn.
• Bước 3: Dán tem kiểm định và cấp giấy chứng nhận kiểm định đo lường cho từng sản phẩm.
• Bước 4: Bàn giao đồng hồ kèm tem kiểm định, giấy chứng nhận, CO và CQ cho chủ đầu tư để phục vụ nghiệm thu.

Việc chuẩn bị đầy đủ hồ sơ kiểm định ngay từ đầu giúp rút ngắn thời gian nghiệm thu công trình. Tham khảo thêm bài viết Quy định kiểm định đồng hồ nước để nắm rõ các yêu cầu pháp lý liên quan.

11. Mua đồng hồ nước Unik mặt bích LXLG chính hãng ở đâu?

Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn là đơn vị chuyên cung cấp các sản phẩm van công nghiệp, đồng hồ nước, đồng hồ áp suất và thiết bị công nghiệp chất lượng cao. Chúng tôi phân phối đồng hồ nước Unik mặt bích LXLG nhập khẩu chính hãng từ Đài Loan với đầy đủ chứng từ và chính sách bảo hành rõ ràng.

Tiêu chí lựa chọn nhà cung cấp uy tín mà quý khách nên đối chiếu:

• Đầy đủ chứng từ nhập khẩu CO (Certificate of Origin) và CQ (Certificate of Quality) cho từng lô hàng.
• Hỗ trợ dịch vụ hiệu chuẩn, kiểm định và dán tem từ các trung tâm đo lường uy tín.
• Chính sách bảo hành 12 tháng, đổi 1 được 1 nếu phát sinh lỗi kỹ thuật từ nhà sản xuất.
• Hàng sẵn kho đủ size tại Hà Nội và TP. Hồ Chí Minh, đáp ứng tiến độ công trình.
• Đội ngũ kỹ thuật hỗ trợ tư vấn chọn size, tính toán lưu lượng và hướng dẫn lắp đặt miễn phí.

Cam kết 100% hàng nhập khẩu chính hãng Unik Đài Loan, đầy đủ tem kiểm định và CO/CQ. Đổi trả trong 7 ngày nếu phát hiện lỗi sản xuất. Liên hệ ngay hotline để nhận tư vấn kỹ thuật miễn phí.

Địa chỉ: Số 25, Đường Số 1, Khu đô thị trung tâm hành chính Dĩ An, Khu phố Nhị Đồng 2, Phường Dĩ An, Thành phố Hồ Chí Minh. Điện thoại: 09 1800 6799. Email: [email protected].

12. Câu hỏi thường gặp về đồng hồ nước Unik mặt bích LXLG

Đồng hồ nước Unik LXLG dùng cho môi trường nào?

Đồng hồ nước Unik LXLG phù hợp với môi trường nước lạnh, nước sạch sinh hoạt và nước thải đã qua xử lý (nước trong, không chứa rác xơ sợi hay tạp chất rắn lớn). Nhiệt độ làm việc tối đa 50°C, áp suất làm việc PN10 hoặc PN16. Sản phẩm không dùng cho nước nóng, hơi nước hoặc môi trường có hóa chất ăn mòn mạnh.

Phân biệt đồng hồ Unik ren (LXSG) và mặt bích (LXLG) như thế nào?

Đồng hồ Unik LXSG sử dụng kết nối ren, thường dùng cho đường ống nhỏ từ DN15 đến DN40, phù hợp hộ gia đình, căn hộ, cửa hàng. Đồng hồ Unik LXLG sử dụng kết nối mặt bích, dùng cho đường ống lớn từ DN50 đến DN300, phù hợp tòa nhà, nhà máy, khu công nghiệp. Về nguyên lý đo, LXSG thường là loại nhiều tia còn LXLG là loại tuabin Woltman trục dọc cho lưu lượng lớn.

Đồng hồ nước Unik mặt bích có đo được nước thải không?

Có thể đo được nước thải đã qua xử lý ở mức độ trong, tức là nước đã loại bỏ rác xơ sợi, tạp chất rắn lớn và không còn cặn lơ lửng dày đặc. Với nước thải thô chưa qua xử lý, nên sử dụng các dòng đồng hồ chuyên dụng khác để tránh làm kẹt cánh tuabin và giảm tuổi thọ thiết bị.

Tại sao phải lắp Y lọc trước đồng hồ nước Unik mặt bích?

Y lọc có chức năng chặn rác, đá, xỉ hàn và mạt sắt trước khi dòng nước đi vào buồng đo. Nếu không có Y lọc, các tạp chất này sẽ va đập và làm gãy hoặc mòn cánh quạt tuabin, khiến đồng hồ mất chính xác hoặc hỏng hoàn toàn. Đây là phụ kiện bắt buộc trong mọi hệ thống đo lưu lượng nước đường ống lớn.

Đồng hồ Unik LXLG có bắt buộc phải kiểm định không và thời hạn bao lâu?

Đồng hồ nước dùng trong giao nhận thương mại và nghiệm thu công trình thuộc nhóm phương tiện đo phải được kiểm định trước khi đưa vào sử dụng. Chu kỳ kiểm định tiêu chuẩn là 2 năm/lần. Sau khi kiểm định, đồng hồ được dán tem và cấp giấy chứng nhận bởi trung tâm đo lường có thẩm quyền.

Có thể tháo củ đo để bảo trì mà không tháo thân bích khỏi đường ống không?

Được. Đồng hồ Unik LXLG được thiết kế với củ đo (insert core) có thể tháo rời khỏi thân bích. Kỹ thuật viên chỉ cần đóng van hai đầu, tháo nắp bảo vệ phía trên và rút củ đo ra để vệ sinh hoặc hiệu chuẩn, sau đó lắp lại mà không cần cắt hoặc tháo toàn bộ thân đồng hồ khỏi tuyến ống. Đây là ưu điểm lớn giúp giảm thời gian và chi phí bảo trì hệ thống.
