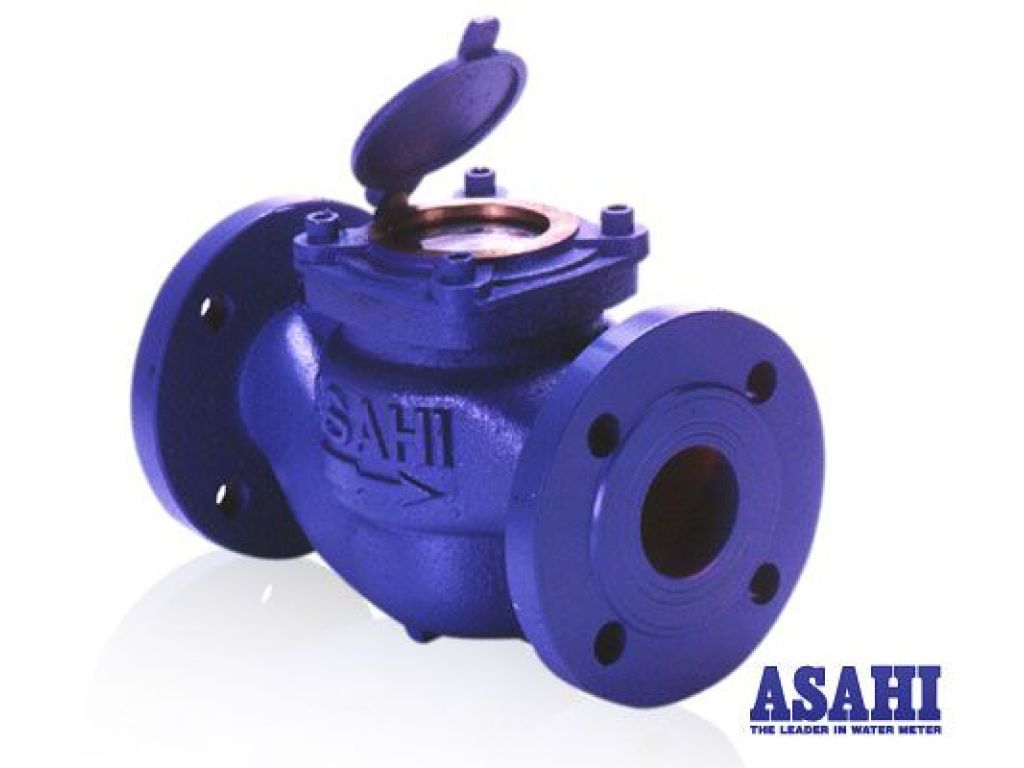

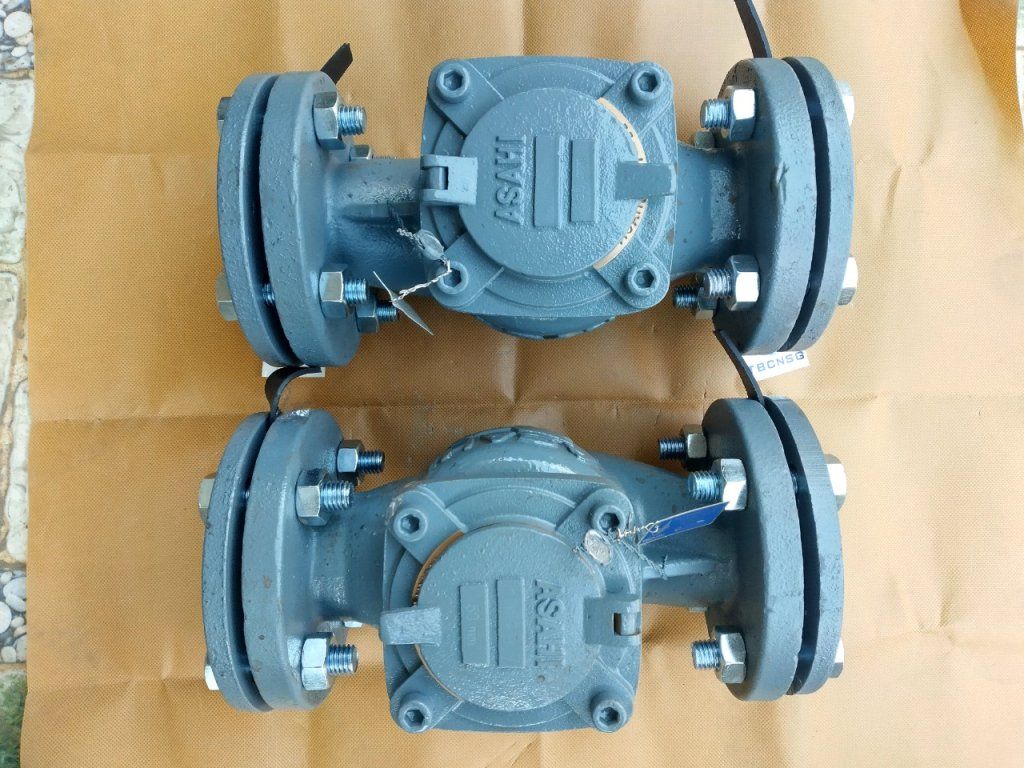

Đồng hồ nước Asahi WVM kiểu Woltman nối bích cho đường ống lớn

Asahi WVM là dòng đồng hồ nước cơ kiểu Woltman (Turbine) với thiết kế kết nối mặt bích, được sản xuất chuyên biệt để lắp đặt cho các hệ thống đường ống có kích thước lớn từ DN50 trở lên. Đây là giải pháp đo lường lưu lượng nước sạch và nước lạnh tối ưu tại các nhà máy, khu công nghiệp, tòa nhà cao tầng và các trạm bơm cấp nước đô thị. So với dòng Asahi GMK dùng nối ren cho dân dụng hay dòng Asahi RPM kiểu piston độ chính xác cực cao ở lưu lượng nhỏ, Asahi WVM tập trung vào khả năng chịu tải lưu lượng lớn, tổn thất áp suất thấp và độ bền cơ học vượt trội trong môi trường vận hành liên tục.

Tổng quan về thương hiệu Asahi và dòng model WVM

Thương hiệu Asahi đến từ Thái Lan, thuộc tập đoàn Chindasook Group, là một trong những cái tên uy tín hàng đầu trong lĩnh vực thiết bị đo lường tại khu vực Đông Nam Á. Với hơn 30 năm kinh nghiệm, các sản phẩm của Asahi được sản xuất trên dây chuyền công nghệ hiện đại, đạt tiêu chuẩn quốc tế ISO 4064. Tại thị trường Việt Nam, Đồng Hồ Nước Asahi đã khẳng định được vị thế nhờ sự ổn định, ít hỏng vặt và khả năng thích nghi tốt với điều kiện nguồn nước tại địa phương.

Dòng Asahi WVM đại diện cho phân khúc đồng hồ tổng (Master Meter). Điểm đặc trưng của model này là cơ chế cánh quạt Turbine (Woltman) nằm ngang. Khi dòng nước chảy qua, lực đẩy của nước làm quay cánh quạt, thông qua bộ truyền động từ tính để hiển thị số liệu trên mặt số khô, cách ly hoàn toàn với nước. Điều này giúp mặt số luôn trong suốt, không bị mờ hay đọng nước theo thời gian, giúp việc đọc chỉ số trở nên dễ dàng và chính xác hơn.

Ưu điểm vượt trội của đồng hồ nước Asahi WVM

Tại Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn (TBCNSG), chúng tôi đánh giá cao Asahi WVM ở các khía cạnh kỹ thuật sau:

• Khả năng thông lượng lớn: Thiết kế kiểu Woltman cho phép dòng nước đi thẳng qua thân đồng hồ với lực cản tối thiểu, giúp giảm thiểu tổn thất áp suất (Pressure Loss) trên hệ thống.
• Độ bền vật liệu: Thân đồng hồ được đúc từ gang xám chất lượng cao, phủ sơn epoxy chống ăn mòn, chịu được va đập và áp lực làm việc lên đến 16 bar.
• Bộ đo lường tháo rời: Một ưu điểm cực lớn là phần ruột đồng hồ có thể tháo rời để bảo trì hoặc thay thế mà không cần tháo toàn bộ thân đồng hồ ra khỏi đường ống. Điều này giúp tiết kiệm chi phí và thời gian dừng hệ thống.
• Độ chính xác ổn định: Đạt tiêu chuẩn đo lường Cấp B (Class B), đảm bảo sai số nằm trong phạm vi cho phép ngay cả khi lưu lượng thay đổi đột ngột.

Thông số kỹ thuật chi tiết của Asahi WVM

Việc nắm rõ thông số kỹ thuật giúp các kỹ sư lựa chọn đúng model phù hợp với nhu cầu của dự án. Dưới đây là bảng thông số cơ bản cho dòng Asahi WVM:

Nếu bạn đang băn khoăn về việc lựa chọn giữa các dòng sản phẩm, hãy tìm hiểu thêm về Đồng hồ nước Asahi là gì? để có cái nhìn tổng quan nhất trước khi quyết định đầu tư cho hệ thống của mình.

Bản vẽ kỹ thuật và kích thước lắp đặt

Kích thước của Asahi WVM được thiết kế theo tiêu chuẩn công nghiệp để dễ dàng thay thế cho các dòng đồng hồ cũ hoặc lắp mới vào các hệ thống dùng mặt bích. Chiều dài thân (L) của đồng hồ thường tuân theo tiêu chuẩn quốc tế, giúp việc thiết kế bản vẽ thi công trở nên thuận tiện hơn.

• DN50: Chiều dài khoảng 200mm, phù hợp cho các nhánh cấp nước tòa nhà.
• DN80: Chiều dài khoảng 225mm, thường dùng cho trạm bơm nhỏ.
• DN100: Chiều dài khoảng 250mm, dùng cho trục chính khu công nghiệp.
• DN150: Chiều dài khoảng 300mm, dùng cho các nhà máy sản xuất lớn.

Lưu ý: Kích thước thực tế có thể thay đổi nhỏ tùy theo từng lô sản xuất, quý khách vui lòng liên hệ kỹ thuật TBCNSG để nhận bản vẽ chi tiết nhất cho từng size cụ thể.

Hướng dẫn lắp đặt đồng hồ nước Asahi WVM đúng kỹ thuật

Để thiết bị đo nước Asahi hoạt động chính xác và bền bỉ, quy trình lắp đặt cần tuân thủ các nguyên tắc sau:

1. Vị trí lắp đặt: Phải lắp đồng hồ theo phương ngang, mặt số hướng lên trên. Không lắp nghiêng hoặc lắp đứng vì sẽ làm tăng ma sát lên trục cánh quạt, gây sai số và nhanh mòn cơ cấu cơ học.
2. Đoạn ống thẳng: Cần đảm bảo đoạn ống thẳng trước đồng hồ tối thiểu gấp 10 lần đường kính ống (10D) và sau đồng hồ tối thiểu gấp 5 lần đường kính ống (5D) để ổn định dòng chảy, tránh xoáy nước.
3. Vệ sinh đường ống: Trước khi lắp, cần thổi sạch cát, đá, xỉ hàn bên trong đường ống để tránh làm hỏng turbine.
4. Hướng dòng chảy: Lắp đúng theo chiều mũi tên đúc nổi trên thân đồng hồ.
5. Kết nối bích: Sử dụng gioăng cao su phù hợp và siết ốc đối xứng để đảm bảo độ kín khít, tránh rò rỉ nước tại mặt bích.

Phụ kiện tương thích và tích hợp hệ thống

Trong các hệ thống hiện đại, Asahi WVM thường không đứng đơn lẻ mà được kết hợp với các phụ kiện khác để tối ưu hóa vận hành:

• Lọc y (Strainer): Bảo vệ cánh quạt khỏi tạp chất rắn.
• Van cổng (Gate Valve): Lắp phía trước và sau đồng hồ để cô lập hệ thống khi cần bảo trì, thay thế.
• Van một chiều: Ngăn chặn dòng nước chảy ngược gây hư hỏng bộ đếm.
• Khớp nối mềm: Giảm rung chấn từ máy bơm truyền đến đồng hồ, bảo vệ các linh kiện tinh vi bên trong.

Hiện nay, TBCNSG cung cấp đầy đủ các loại Đồng Hồ Nước Asahi cùng hệ thống phụ kiện đi kèm, đảm bảo tính đồng bộ và hiệu quả cao nhất cho công trình của bạn.

Đánh giá thực tế và kinh nghiệm cung cấp từ TBCNSG

Với nhiều năm hoạt động trong lĩnh vực cung cấp thiết bị ngành nước, TBCNSG đã cung cấp hàng ngàn bộ Asahi WVM cho các dự án lớn tại Bình Dương, Đồng Nai, TP. Hồ Chí Minh và các khu công nghiệp tại Long An. Một ví dụ điển hình là dự án nâng cấp hệ thống cấp nước tại một KCN lớn ở Hải Phòng, nơi chúng tôi thay thế toàn bộ các dòng đồng hồ cũ bằng Asahi WVM DN150. Sau hơn 3 năm vận hành, phản hồi từ ban quản lý là đồng hồ hoạt động cực kỳ ổn định, chỉ số đo lường khớp với hóa đơn nước tổng và chưa ghi nhận trường hợp kẹt cánh quạt nào.

Quan điểm của chúng tôi đối với model này là "Nồi đồng cối đá". Mặc dù không có các tính năng thông minh như xuất tín hiệu 4-20mA hay RS485 tích hợp sẵn (phải dùng thêm bộ chuyển đổi), nhưng về mặt đo lường cơ học thuần túy, Asahi WVM là một trong những lựa chọn đáng tin cậy nhất trong tầm giá. Khách hàng và chủ đầu tư thường ưu tiên model này vì chi phí đầu tư hợp lý nhưng tuổi thọ sản phẩm có thể lên đến 10-15 năm nếu được bảo trì đúng cách.

Tải Datasheet và tài liệu kỹ thuật

Để phục vụ công tác thiết kế và phê duyệt dự án, TBCNSG hỗ trợ cung cấp đầy đủ tài liệu kỹ thuật liên quan đến Asahi WVM bao gồm:

• Catalog chi tiết các dòng sản phẩm Asahi.
• Bản vẽ CAD/PDF kích thước chi tiết.
• Giấy chứng nhận xuất xứ (CO), Giấy chứng nhận chất lượng (CQ).
• Giấy kiểm định/hiệu chuẩn từ các trung tâm đo lường uy tín tại Việt Nam.

Quý khách có thể liên hệ trực tiếp với đội ngũ kỹ thuật của chúng tôi để nhận các tài liệu này một cách nhanh chóng nhất.

Yêu cầu báo giá và hỗ trợ kỹ thuật

Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn cam kết cung cấp Asahi WVM chính hãng với mức giá cạnh tranh nhất thị trường. Chúng tôi luôn có sẵn hàng trong kho với đầy đủ các kích cỡ từ DN50 đến DN300 để đáp ứng tiến độ gấp của các công trình.

Bên cạnh việc cung cấp sản phẩm, TBCNSG còn hỗ trợ:

• Tư vấn lựa chọn size đồng hồ dựa trên lưu lượng thực tế (không chỉ dựa trên kích thước ống).
• Hỗ trợ hướng dẫn lắp đặt từ xa hoặc trực tiếp tại công trường.
• Dịch vụ thay thế, lắp đặt trọn gói cho các nhà máy, tòa nhà.
• Chính sách bảo hành 12 tháng, đổi mới nếu có lỗi từ nhà sản xuất.

Đừng ngần ngại liên hệ với chúng tôi để nhận báo giá Asahi Water Meter tốt nhất cho dự án của bạn.
