Cảm biến áp suất Georgin 0-1 bar SR10002A00

  • Giá bán: Liên hệ nhận báo giá
  • Danh mục: Cảm biến áp suất
  • Thương hiệu: Georgin
  • Bảo hành: Có
  • Xuất xứ: Chính hãng
  • Hỗ trợ giao hàng: Có

Thông tin sản phẩm

Cảm biến áp suất Georgin  0-1 bar phù hợp với các hệ thống nhỏ. Thang đo thấp gần sát với chỉ số áp suất-áp lực mục đích để đem đến độ chính xác cao cho việc giám sát điều khiển áp lực trên hệ thống.

  • Cảm biến áp suất 0-1.6 bar SR1A002A00
  • Cảm biến áp suất 0-250 mbar SR2R002A00
  • Cảm biến áp suất -1-24 bar SR1U002A00
  • Cảm biến áp suất -1-3 bar SR1Q002A00
  • Cảm biến áp suất -1-0 bar SR1Z002A00

Tổng quan sản phẩm

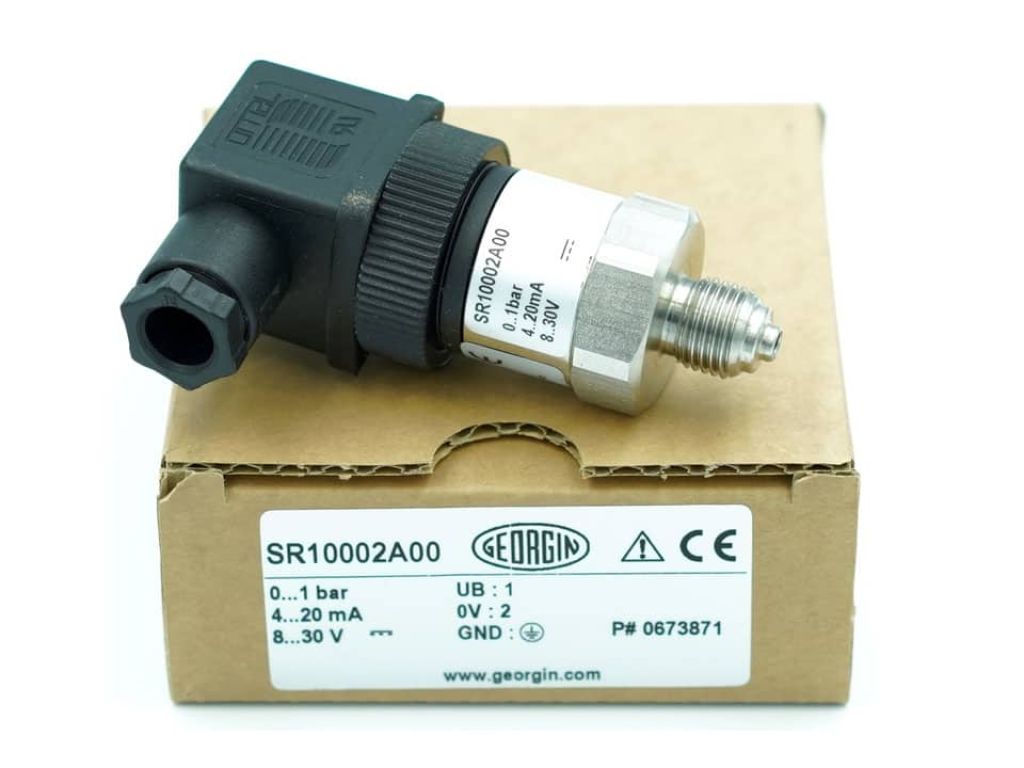

product image
  • Thương hiệu: Georgin
  • Xuất xứ: Pháp
  • Mã hàng: SR10002A00
  • Thang đo: 0-1 bar
  • Nguồn cấp: 8-30 Vdc
  • Ngõ ra tín hiệu: 4-20 mA – 2 Dây
  • Kết nối: Ren G¼ inch ~ Ø 13mm
  • Bảo hành: 12 tháng
  • Tình trạng: Còn hàng

Thông số cảm biến áp suất Georgin

Một cảm biến áp suất thực tế có rất nhiều thông số kỹ thuật được nhà máy cung cấp. Nhưng, chúng ta cần quan tâm đến những thông số chính như sau, trong đó các bạn cần chú ý đến các thông số: thang đo, giới hạn quá áp, tín hiệu đầu ra…

  • Loại cảm biến: SR1
  • Phiên bản: Cảm biến áp suất tương đối
  • Thang đo: 0-1 bar
  • Giới hạn quá áp: Lên đến 5 bar
  • Kết nối: Dạng DIN 43650/ ISO4400
  • Tín hiệu ra: 4-20 mA
  • Nguồn cấp: 8-30 Vdc
  • Nhiệt độ hoạt động : -25 đến 85 ° C
  • Thời gian phản hồi: < 4ms
  • Cấp bảo vệ: Chuẩn IP65
  • Phù hợp tiêu chuẩn:
  • EMC 2004/108/CE
  • PED 97/23/CE
  • RoHS 2011/65/CE
  • Chống rung động: Lên đến 20g (10…2000Hz) theo tiêu chuẩn IEC60068
  • Khả năng chống sốc: Lên đến 40g/6ms – 100 cho tác động từ hướng bất kì

Cấu tạo và cách lắp đặt cảm biến áp suất 0-1 bar

Về cơ bản, cảm biến áp suất 0-1 bar có cấu tạo gồm bộ phận bằng nhựa và bộ phận bằng inox được gắn kết với nhau bằng khớp nối và ốc vít.
– Phần nhựa: Bao gồm nắp chụp, bộ phận lắp điện, đệm cao su… Đây là bộ phận có chức năng bảo vệ chi tiết điện bên trong khi đấu dây vào cảm biến.
– Phần inox: Là bộ phận chứa lõi cảm biến và có đầu kết nối được tiện ren theo tiêu chuẩn BSPM ¼ inch (~ Ø 13mm). Phía trên có ren siết dùng cờ lê 27 để vặn chặt cảm biến vào thành bồn chứa, đường ống hay ống siphon tại vị trí cần giám sát áp suất…

Hướng dẫn đấu dây cảm biến áp suất 0-1 bar

Cảm biến áp suất 0-1 bar có mã đặt hàng SR10002A00, theo bảng tra code của hãng thì chỉ số A thể hiện là cảm biến đang có tùy chọn tín hiệu đầu ra là 4-20mA. Chính vì thế, chúng ta chỉ cần 2 đoạn dây để đấu vào cảm biến vừa là dây cấp nguồn, vừa là dây tín hiệu luôn.
Lưu ý, chân số 1 thể hiện trên thân vỏ cảm biến áp suất là chân dương đến nguồn. Dây đấu còn lại sẽ đấu vào chân số 2.

Cách lắp đặt cảm biến áp suất 0-1 bar

Nhìn chung cách lắp đặt cảm biến áp suất cũa hãng Georgin khá là đơn giản. Nó tùy thuộc vào vị trí lắp đã có sẵn đầu lắp với đường kính và bước ren chuẩn BSPFØ 13mm (¼ inch) hay chưa. Nếu chưa thì cần tạo ren trên thành bồn chứa, đường ống, hoặc chọn ống siphon có đường kính và bước ren tương ứng.

Kích thước của cảm biến áp suất 0-1 bar Georgin

Kích thước thực tế của cảm biến áp suất 0-1 bar các bạn có thể xem mô tả chi tiết qua hình ảnh bên dưới.
Hình ảnh thể hiện chiều dài, rộng, cao, đường kính ren, chiều dài ren…

Ứng dụng dùng cảm biến áp suất 0-1 bar

Cảm biến áp suất 0-1 bar có dải đo nhỏ, nhưng không vì thế mà chúng ít được sử dụng. Mà ngược lại, cảm biến này được sử dụng rất nhiều trong các máy móc nhập khẩu từ Châu Âu, trong phòng đo đạc, thí nghiệm và chuẩn mẫu, trên các dây chuyền sản xuất như:

  • Nhà máy may mặc
  • Thuộc da, dệt nhuộm
  • Nhà máy hóa mỹ phẩm
  • Thực  phẩm và nước giải khát…
  • Trong các khâu cấp hơi, chiết rót và đóng gói…
