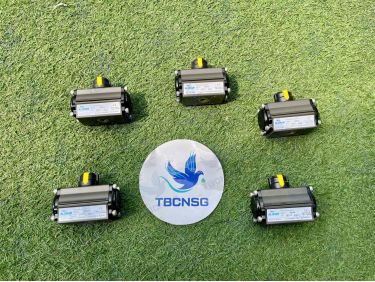

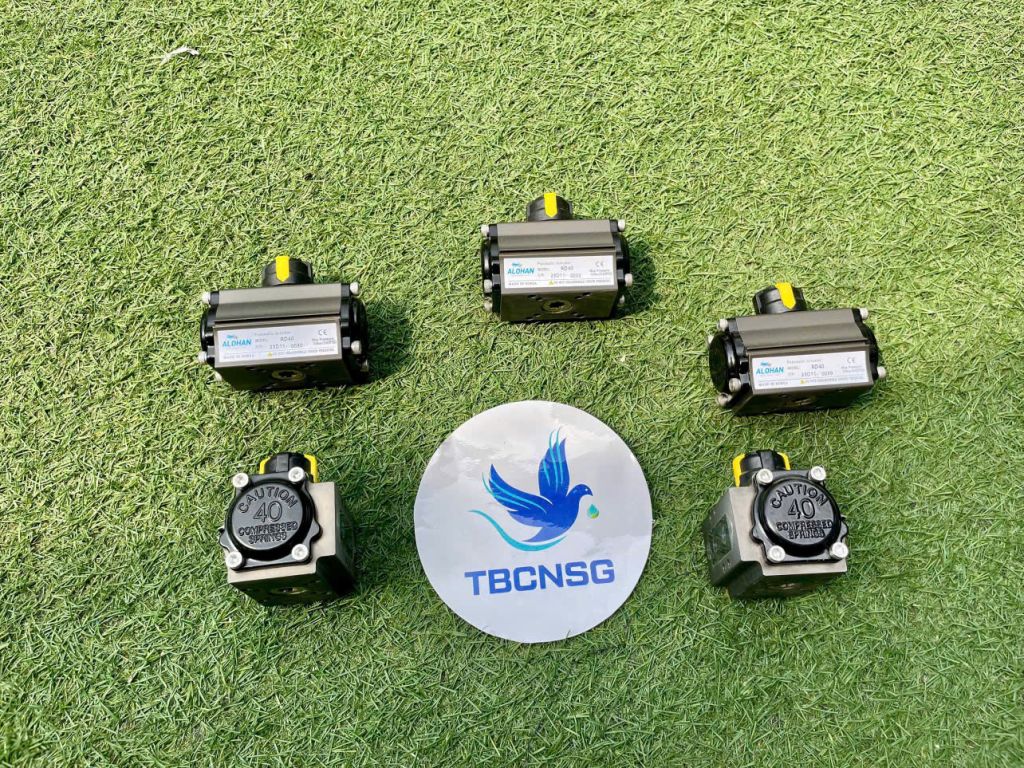

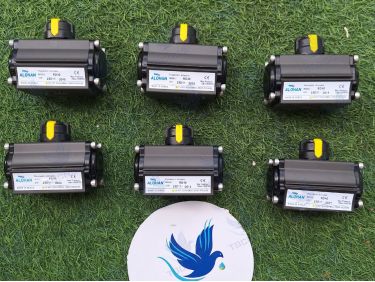

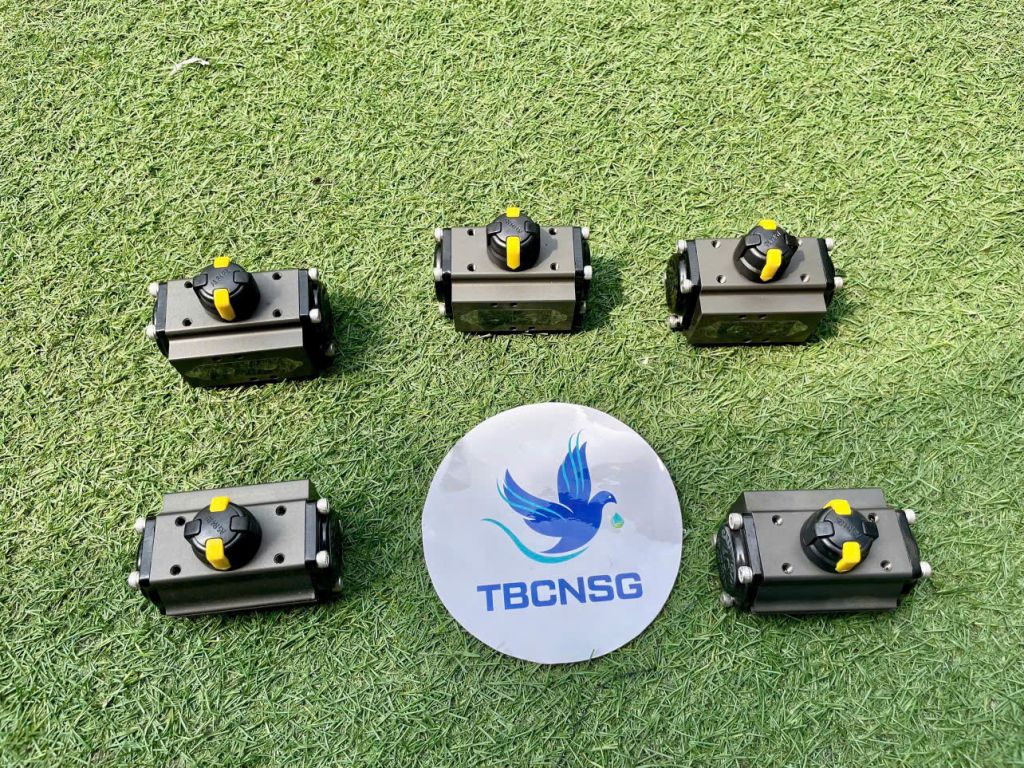

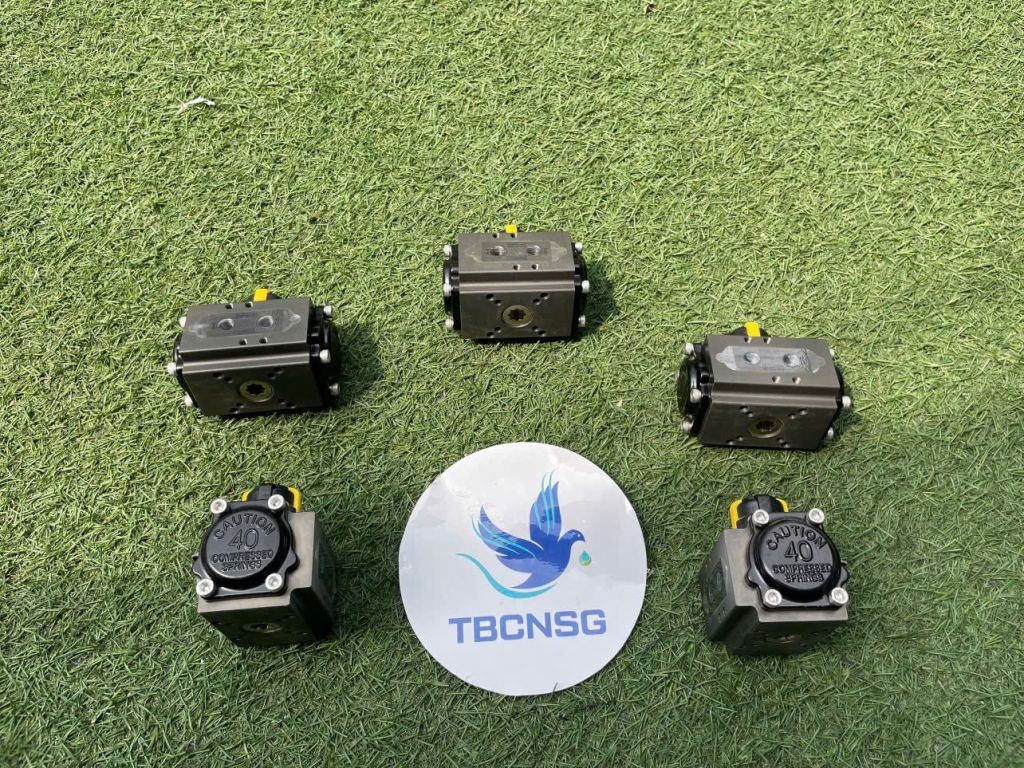

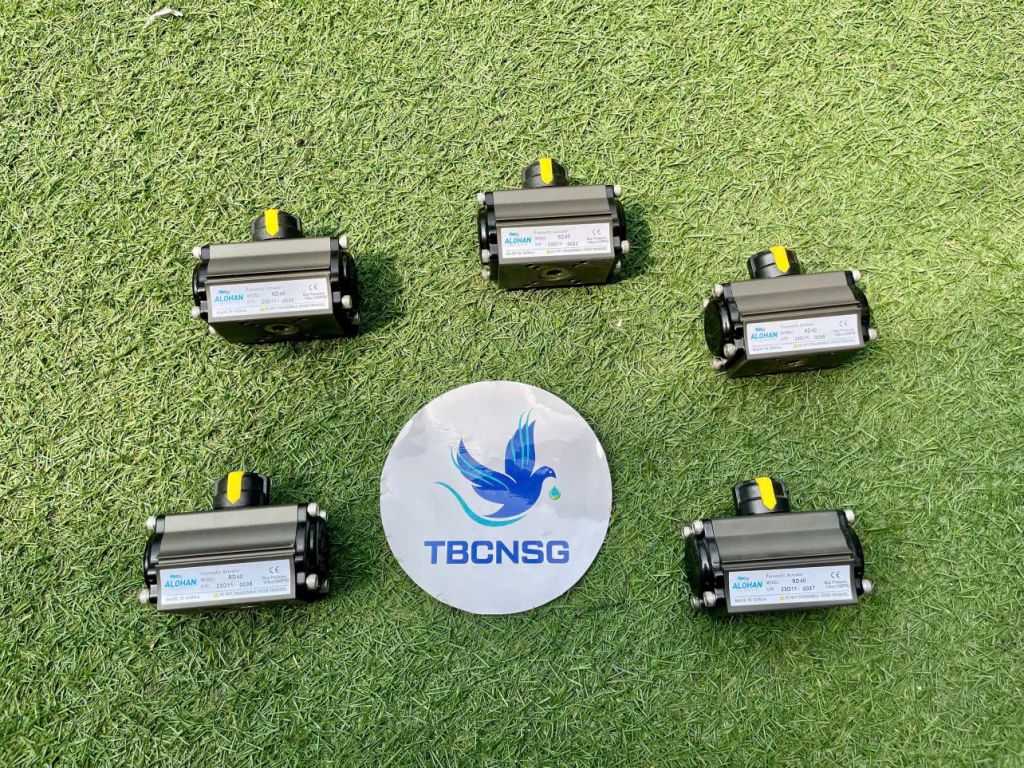

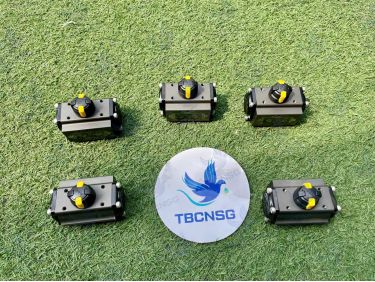

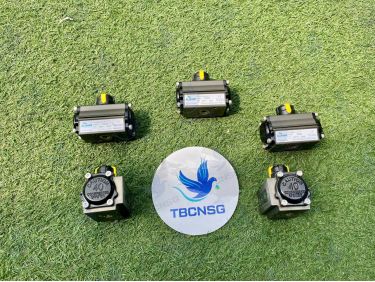

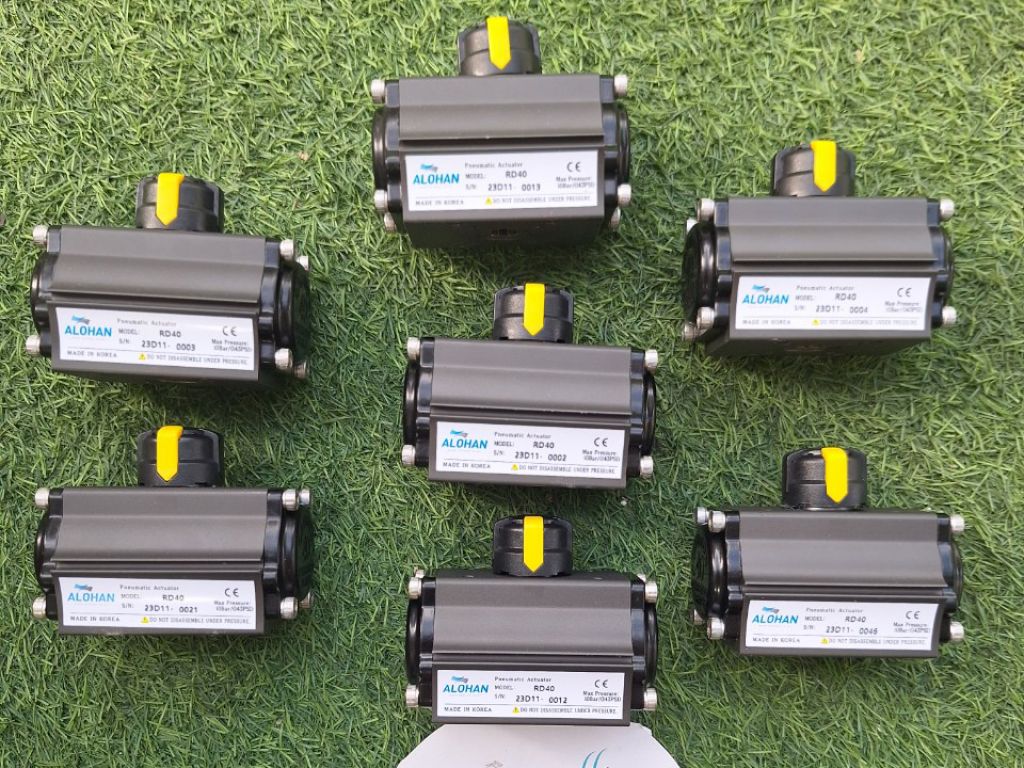

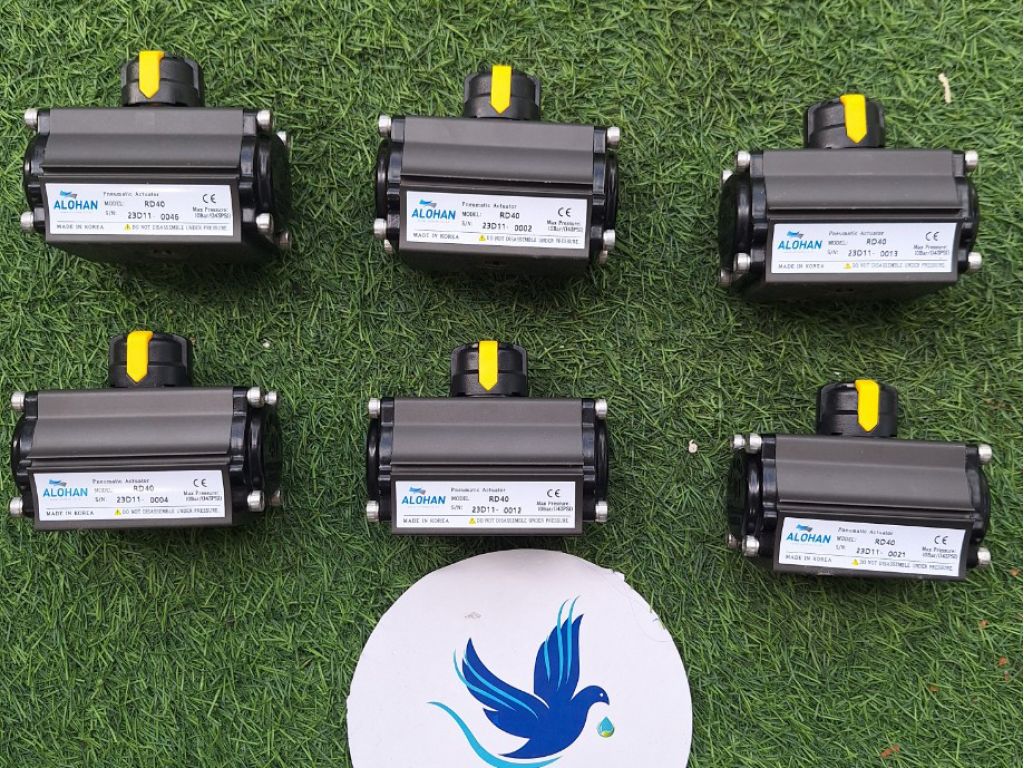

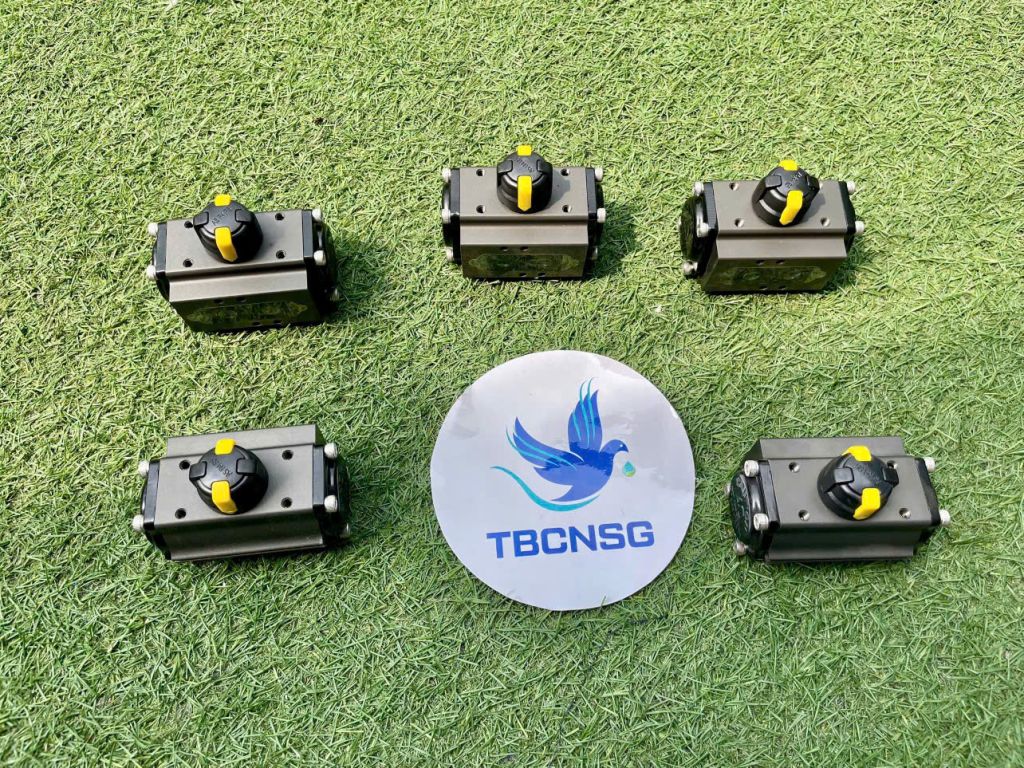

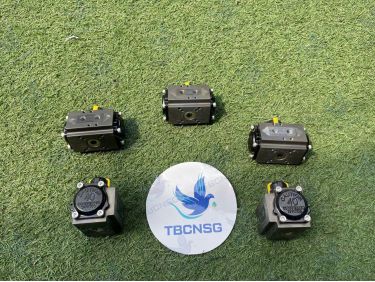

Bộ điều khiển khí nén Alohan RD Series RD32 đến RD210 là dòng thiết bị truyền động cao cấp được thiết kế chuyên dụng để tự động hóa các loại van công nghiệp như van bi và van bướm. Sản phẩm này hoạt động dựa trên nguyên lý Double Acting (tác động kép), sử dụng áp lực khí nén để thực hiện cả chu trình đóng và mở van một cách chính xác. Được ứng dụng rộng rãi trong các hệ thống xử lý nước, thực phẩm, hóa chất và HVAC, dòng RD Series của Alohan (Hàn Quốc) là giải pháp thay thế hoàn hảo cho các phương thức vận hành thủ công, giúp nâng cao hiệu suất vận hành và đảm bảo an toàn cho hệ thống đường ống. Tại Việt Nam, Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn (TBCNSG) là đơn vị uy tín cung cấp dòng sản phẩm này cho các nhà máy tại khu vực phía Nam.
Tổng quan về bộ truyền động khí nén Alohan RD Series
Dòng sản phẩm RD Series của Alohan nổi bật với thiết kế Rack and Pinion (bánh răng - thanh răng), mang lại momen xoắn đầu ra ổn định và mạnh mẽ. Thân của bộ điều khiển được chế tạo từ hợp kim nhôm đúc áp lực cao, bề mặt được xử lý Hard Anodized giúp chống ăn mòn và chịu được môi trường làm việc khắc nghiệt. Với dải model từ RD32 đến RD210, thiết bị đáp ứng được dải momen xoắn rộng, phù hợp cho các kích thước van từ DN15 đến DN400 hoặc lớn hơn tùy vào loại van và áp suất môi chất.
Việc sử dụng bộ truyền động khí nén giúp doanh nghiệp tối ưu hóa quy trình sản xuất thông qua việc tích hợp vào hệ thống điều khiển trung tâm (PLC/DCS). So với các dòng tác động đơn (Spring Return), dòng Double Acting của Alohan có ưu điểm là kích thước nhỏ gọn hơn cho cùng một mức momen xoắn và giá thành kinh tế hơn, phù hợp cho các ứng dụng không yêu cầu trạng thái an toàn (Fail-safe) khi mất khí nén.
Thông số kỹ thuật chi tiết các Model RD32 đến RD210

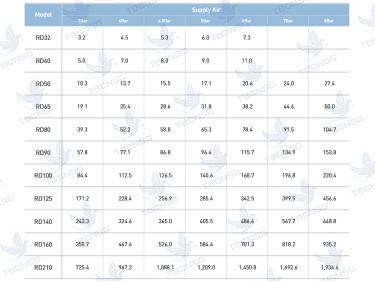

Dưới đây là bảng thông số kỹ thuật cơ bản cho các model phổ biến trong dòng RD Series. Các thông số này được đội ngũ kỹ thuật của TBCNSG kiểm chứng và đối soát trực tiếp từ tài liệu kỹ thuật của hãng Alohan.
Để hiểu rõ hơn về cách thức vận hành và cấu tạo bên trong, quý khách có thể tìm hiểu thêm Bộ truyền động khí nén là gì? nhằm nắm bắt các nguyên lý cơ bản về piston và hệ thống bánh răng truyền lực.
Đặc điểm cấu tạo và vật liệu chế tạo
Sự bền bỉ của Pneumatic Actuators Alohan đến từ việc lựa chọn vật liệu khắt khe:
- Thân (Body): Nhôm đúc ASTM 6063-T6, xử lý Hard Anodized độ dày 40-50um, giúp tăng độ cứng bề mặt và chống oxy hóa.
- Piston: Nhôm đúc áp lực, thiết kế đối xứng giúp cân bằng lực và giảm thiểu mài mòn cho trục trung tâm.
- Trục (Pinion): Thép hợp kim mạ Niken hoặc Inox 304/316 (tùy chọn), thiết kế chống văng (Blow-out proof) đảm bảo an toàn tuyệt đối.
- Gioăng làm kín (Seals): NBR tiêu chuẩn cho nhiệt độ trung bình, hoặc Viton/Silicone cho các ứng dụng nhiệt độ cao hoặc thấp đặc thù.
- Bạc lót (Bearings): Vật liệu polymer tự bôi trơn, giúp giảm ma sát và tăng tuổi thọ chu kỳ đóng mở lên đến hơn 1 triệu lần.
Bản vẽ kích thước và tiêu chuẩn lắp đặt
Dòng Alohan RD Series tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế để đảm bảo tính lắp lẫn cao:
- ISO 5211 / DIN 3337: Phần đáy của bộ điều khiển có các lỗ tâm bu lông và lỗ trục (hình vuông hoặc hình sao) phù hợp để lắp trực tiếp lên các dòng van bi, van bướm tiêu chuẩn mà không cần giá đỡ (bracket).
- NAMUR VDI/VDE 3845: Mặt trên và mặt bên được thiết kế để lắp đặt các phụ kiện như Solenoid Valve (van điện từ khí nén) và Limit Switch Box (hộp công tắc hiển thị trạng thái) một cách nhanh chóng.
Việc lắp đặt Bộ truyền động khí nén Alohan khá đơn giản. Kỹ thuật viên chỉ cần căn chỉnh trục van và trục bộ điều khiển ở cùng một trạng thái (cùng đóng hoặc cùng mở), sau đó siết chặt các bu lông kết nối. TBCNSG hỗ trợ tư vấn kỹ thuật từ xa hoặc trực tiếp tại công trình để đảm bảo thiết bị vận hành đúng thông số.
Ứng dụng thực tế và kinh nghiệm triển khai
Với kinh nghiệm nhiều năm trong ngành thiết bị công nghiệp, TBCNSG đã cung cấp và lắp đặt hàng ngàn thiết bị truyền động bằng khí cho các dự án lớn nhỏ. Một ví dụ điển hình là dự án nâng cấp hệ thống xử lý nước thải tại một Khu công nghiệp ở Đồng Nai. Tại đây, chúng tôi đã tư vấn sử dụng model RD88 kết hợp với van bướm inox để điều khiển lưu lượng nước thải có chứa hóa chất nhẹ. Nhờ lớp vỏ Hard Anodized, thiết bị vẫn hoạt động ổn định sau 3 năm vận hành trong môi trường ẩm ướt và có hơi hóa chất.
Ngoài ra, các nhà máy dệt nhuộm tại Bình Dương và các kho cảng tại Vũng Tàu cũng thường xuyên tin dùng dòng RD Series cho các hệ thống khí nén và xăng dầu nhờ khả năng phản ứng nhanh và độ tin cậy cao của thương hiệu Alohan.
Phụ kiện tương thích cho bộ điều khiển Alohan
Để tạo thành một bộ van điều khiển khí nén hoàn chỉnh, Pneumatic Actuators thường được lắp thêm các phụ kiện sau:
- Van điện từ (Solenoid Valve): Thường dùng loại 5/2 (cho tác động kép) với các điện áp 24VDC, 220VAC để cấp khí vào các cổng đóng/mở.
- Hộp công tắc giới hạn (Limit Switch Box): Model APL-210N hoặc tương đương để phản hồi tín hiệu điện về tủ điều khiển trung tâm.
- Bộ định vị (Positioner): Sử dụng khi cần điều tiết lưu lượng theo tỷ lệ (tín hiệu 4-20mA) thay vì chỉ đóng/mở hoàn toàn.
- Bộ lọc khí nén: Đảm bảo nguồn khí cấp vào bộ điều khiển sạch, khô và có dầu bôi trơn để bảo vệ gioăng piston.
Quý khách có thể tham khảo thêm danh mục bộ truyền động khí nén tại website của chúng tôi để lựa chọn các phụ kiện đi kèm đồng bộ nhất.
Hướng dẫn bảo trì và lưu ý khi sử dụng
Mặc dù Alohan RD Series là dòng sản phẩm ít bảo trì, nhưng để kéo dài tuổi thọ, người vận hành cần lưu ý:
1. Kiểm tra nguồn khí nén: Khí nén phải được lọc sạch bụi bẩn và tách nước. Nước trong khí nén là nguyên nhân chính gây rỉ sét lò xo (nếu có) và làm hỏng gioăng cao su.
2. Bôi trơn định kỳ: Mặc dù đã có mỡ bôi trơn sẵn, nhưng sau khoảng 500.000 chu kỳ, nên kiểm tra và bổ sung mỡ silicon chuyên dụng vào khoang piston và bánh răng.
3. Kiểm tra rò rỉ: Thường xuyên kiểm tra các đầu nối khí (fitting) để đảm bảo không có sự thất thoát áp suất, ảnh hưởng đến lực momen xoắn đầu ra.
Tại sao nên mua bộ điều khiển Alohan tại TBCNSG?
Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn (TBCNSG) tự hào là đối tác tin cậy của nhiều hãng sản xuất thiết bị tự động hóa hàng đầu thế giới. Khi lựa chọn mua Bộ điều khiển khí nén Alohan RD Series tại TBCNSG, quý khách hàng sẽ nhận được:
- Cam kết chính hãng: Sản phẩm nhập khẩu trực tiếp từ Hàn Quốc, đầy đủ chứng chỉ CO (Chứng nhận xuất xứ) và CQ (Chứng nhận chất lượng).
- Hàng sẵn kho: Chúng tôi luôn lưu kho số lượng lớn các model từ RD32 đến RD210 để đáp ứng nhu cầu thay thế khẩn cấp của các nhà máy tại TP. Hồ Chí Minh và các tỉnh lân cận.
- Hỗ trợ kỹ thuật chuyên sâu: Đội ngũ kỹ sư giàu kinh nghiệm sẵn sàng hỗ trợ tính toán momen xoắn, chọn model phù hợp và hướng dẫn lắp đặt tận nơi.
- Bảo hành dài hạn: Chính sách bảo hành 12 tháng lỗi 1 đổi 1 đối với các lỗi từ nhà sản xuất.
- Dịch vụ gia công: TBCNSG có xưởng cơ khí hỗ trợ gia công trục nối, giá đỡ cho các loại van đặc thù không theo tiêu chuẩn ISO.
Tải Datasheet và yêu cầu báo giá
Để nhận tài liệu kỹ thuật chi tiết (Datasheet PDF) bao gồm biểu đồ momen xoắn cụ thể ở các mức áp suất từ 3 bar đến 8 bar, hoặc để nhận báo giá tốt nhất cho dự án, quý khách vui lòng liên hệ trực tiếp với phòng kinh doanh của TBCNSG.
Chúng tôi cung cấp dịch vụ giao hàng nhanh chóng đến các khu công nghiệp tại Bình Dương, Đồng Nai, Long An, Vũng Tàu và hỗ trợ gửi hàng đi khắp các tỉnh thành trên toàn quốc. Với phương châm "Chất lượng tạo niềm tin", TBCNSG cam kết mang đến giải pháp tự động hóa van tối ưu và tiết kiệm chi phí nhất cho doanh nghiệp của bạn.
Thông tin liên hệ: Quý khách có thể gửi email hoặc gọi điện trực tiếp qua hotline hiển thị trên website diennuoccongnghiep.com để được tư vấn về các dòng RD32, RD40, RD52, RD63, RD75, RD88, RD100, RD115, RD125, RD145, RD160, RD190, RD210 ngay hôm nay.
