Nhiều kỹ sư vận hành tại các nhà máy ở Đồng Nai thường gặp tình trạng van bướm không đóng kín hoàn toàn hoặc cụm van bi bị kẹt chỉ sau vài tháng lắp đặt, dù thiết bị vẫn còn mới. Nguyên nhân phổ biến không nằm ở bản thân thân van, mà xuất phát từ việc lựa chọn sai thông số của bộ truyền động khí nén (Pneumatic Actuator). Về bản chất, đây là thiết bị chuyển hóa năng lượng từ khí nén thành chuyển động cơ học (xoay 90 độ) để điều khiển đóng/mở van một cách tự động. Việc hiểu rõ cơ chế lực mô-men xoắn (torque) và áp suất khí điều khiển không chỉ giúp hệ thống vận hành ổn định mà còn ngăn ngừa các rủi ro gãy trục van hoặc cháy hỏng phụ kiện đi kèm. Hiểu đúng về thiết bị này là chìa khóa để tự động hóa dây chuyền sản xuất, giảm thiểu sức người và đảm bảo an toàn tuyệt đối trong các môi trường khắc nghiệt như hóa chất hay áp suất cao.
Bản chất và cơ chế vận hành của bộ truyền động khí nén
Bộ truyền động khí nén hoạt động dựa trên nguyên lý áp suất khí nén tác động lên piston bên trong buồng kín. Khi áp suất khí được cấp vào, piston sẽ di chuyển và thông qua cơ cấu bánh răng - thanh răng (Rack and Pinion) hoặc cơ cấu tay quay (Scotch Yoke) để biến chuyển động tịnh tiến thành chuyển động quay.
Trong thực tế, dòng Pneumatic actuator được chia làm hai loại chính dựa trên cách thức phản hồi:
- Tác động đơn (Spring Return): Sử dụng khí nén để mở (hoặc đóng) và dùng lực lò xo để đưa van về vị trí ban đầu khi ngắt nguồn khí. Đây là lựa chọn an toàn (Fail-safe) cho các hệ thống cần đóng/mở khẩn cấp khi gặp sự cố mất khí.
- Tác động kép (Double Acting): Yêu cầu cấp khí nén cho cả hai chu trình đóng và mở. Loại này có ưu điểm là lực tác động đồng nhất và giá thành thường tối ưu hơn loại có lò xo.
Kinh nghiệm thực tế: Một sai lầm kinh điển khi chọn bộ truyền động là chỉ nhìn vào kích cỡ đường ống. Thực tế, mô-men xoắn của van bi luôn lớn hơn van bướm cùng size. Khi tính toán, hãy luôn cộng thêm hệ số an toàn từ 20% - 30% vào mô-men xoắn định mức của van để bù đắp lực ma sát phát sinh do dòng lưu chất hoặc sự đóng cặn sau thời gian dài sử dụng.

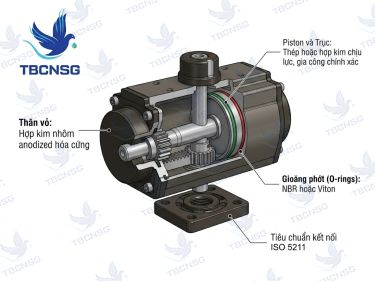

Cấu tạo chi tiết của một bộ truyền động tiêu chuẩn
Một thiết bị truyền động khí nén chất lượng cao thường được cấu thành từ các vật liệu bền bỉ để chịu được môi trường công nghiệp:
- Thân vỏ: Thường làm bằng hợp kim nhôm anodized hóa cứng để chống ăn mòn và giảm trọng lượng.
- Piston và Trục: Thép hoặc hợp kim chịu lực, được gia công chính xác để đảm bảo độ kín khít.
- Gioăng phớt (O-rings): Thường là NBR hoặc Viton, quyết định khả năng chịu nhiệt và độ bền cơ học của thiết bị.
- Tiêu chuẩn kết nối: Đa số tuân theo chuẩn ISO 5211 để dễ dàng lắp lắp tương thích với các loại van bướm, van bi từ nhiều thương hiệu khác nhau.
Ứng dụng thực tế trên van bướm và van bi
Tùy vào đặc tính của dòng chảy và yêu cầu kỹ thuật mà bộ truyền động khí nén sẽ được kết hợp với các loại thân van khác nhau:
Với van bướm, bộ truyền động thường được dùng trong các hệ thống xử lý nước, PCCC hoặc điều tiết khí thải. Do đặc thù đĩa van nằm trong dòng chảy, lực cản lớn, nên bộ chuyển động khí nén cần có dải mô-men ổn định để tránh hiện tượng rung lắc đĩa van.
Với van bi, thiết bị này thường xuất hiện trong các đường ống dẫn dầu, hóa chất hoặc thực phẩm. Van bi đòi hỏi lực bứt phá (breakaway torque) lớn ở thời điểm bắt đầu mở, do đó việc tính toán áp suất khí nén đầu vào (thường là 5-8 bar) là cực kỳ quan trọng.
| Thông số kỹ thuật | Van Bướm khí nén | Van Bi khí nén |
|---|---|---|
| Kích thước phổ biến | DN50 - DN600+ | DN15 - DN200 |
| Tiêu chuẩn kết nối | JIS 10K, PN16, ANSI 150 | Ren, Bích, Hàn (JIS, DIN) |
| Vật liệu thân van | Gang, Inox 304/316 | Inox, Thép, Nhựa UPVC |
| Thời gian đóng mở | 1 - 3 giây (tùy size) | Dưới 1 giây đến 2 giây |
Định hướng lựa chọn nhanh theo nhu cầu thực tế
Việc chọn đúng thiết bị giúp tiết kiệm chi phí đầu tư và bảo trì. Bạn có thể tham khảo nhanh các tiêu chí sau:
- Môi trường hóa chất, ăn mòn: Ưu tiên chọn thân bộ truyền động bằng nhựa hoặc inox, kết hợp với van bi nhựa/inox.
- Không gian lắp đặt hẹp: Nên chọn van bướm khí nén vì cấu trúc mỏng, tiết kiệm diện tích hơn so với van bi.
- Yêu cầu đóng mở nhanh, tần suất cao: Sử dụng đầu điều khiển khí nén tác động kép để tối ưu nhịp vận hành.
- Nếu không có nguồn khí nén: Trong trường hợp vị trí lắp đặt xa trung tâm hoặc không có máy nén khí, hãy chuyển hướng sang sử dụng bộ truyền động điện (Electric Actuator) để tận dụng nguồn điện có sẵn.
Lưu ý kỹ thuật và sự cố thường gặp
Trong quá trình hỗ trợ kỹ thuật tại các dự án ở TP.HCM, TBCNSG nhận thấy nhiều hệ thống gặp lỗi do nguồn khí nén không sạch. Khí nén chứa nước hoặc bụi bẩn sẽ làm trầy xước lòng piston và hỏng gioăng cao su, dẫn đến rò rỉ khí.
Một vấn đề khác là sự không tương thích về mô-men xoắn. Nếu lắp một bộ truyền động quá lớn so với van, lực xoắn dư thừa có thể làm gãy cổ van hoặc hỏng bộ phận truyền tải bên trong. Ngược lại, nếu quá yếu, van sẽ không thể đóng khít hoàn toàn dưới áp lực của dòng lưu chất (PN10, PN16).

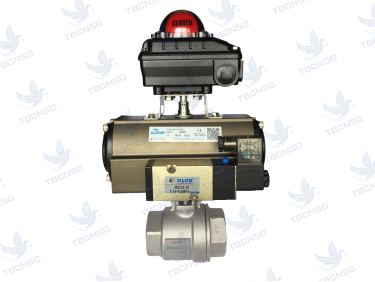

Để hệ thống hoạt động bền bỉ, việc lắp thêm bộ lọc tách nước và tra dầu bôi trơn định kỳ vào đường khí là bắt buộc. Ngoài ra, việc kết hợp thêm các phụ kiện như Solenoid Valve (van điện từ chia khí), Limit Switch Box (hộp báo tín hiệu) sẽ giúp việc giám sát từ xa trở nên hiệu quả hơn.
Lời khuyên từ chuyên gia: Khi lắp đặt van bi khí nén cho môi trường hơi nóng (Steam), hãy luôn sử dụng giá đỡ (bracket) tản nhiệt giữa thân van và bộ truyền động. Nhiệt độ cao truyền trực tiếp từ thân van inox lên có thể làm biến dạng các gioăng cao su bên trong bộ khí nén, gây hỏng hóc nhanh chóng.
So với các dòng mô tơ điều khiển van bằng điện, thiết bị khí nén có lợi thế tuyệt đối về tốc độ và khả năng chống cháy nổ, nhưng đòi hỏi hệ thống đường ống khí nén đi kèm phức tạp hơn.
Câu hỏi thường gặp (FAQ)
1. Tại sao van khí nén của tôi đóng/mở rất chậm?
Có thể do áp suất khí cấp không đủ, đường ống dẫn khí quá nhỏ hoặc bộ giảm âm (silencer) bị tắc nghẽn do bụi bẩn.
2. Có thể chuyển từ tác động đơn sang tác động kép được không?
Đa số các bộ truyền động hiện đại cho phép tháo lắp lò xo để chuyển đổi công năng, tuy nhiên cần sự hướng dẫn từ kỹ thuật viên để đảm bảo an toàn lực nén lò xo.
3. Làm sao để biết bộ truyền động có đang bị rò rỉ khí bên trong?
Bạn có thể kiểm tra bằng cách cấp khí vào một cổng và quan sát cổng còn lại. Nếu có khí thoát ra liên tục ở cổng không cấp khí, chứng tỏ gioăng piston đã bị hở.
Tại TBCNSG, chúng tôi không chỉ cung cấp thiết bị mà còn mang đến giải pháp tối ưu dựa trên kinh nghiệm thực chiến tại hàng trăm nhà máy lớn nhỏ. Việc lựa chọn đúng bộ truyền động khí nén ngay từ đầu sẽ giúp doanh nghiệp tiết kiệm hàng triệu đồng chi phí thay thế và thời gian dừng máy không đáng có.
