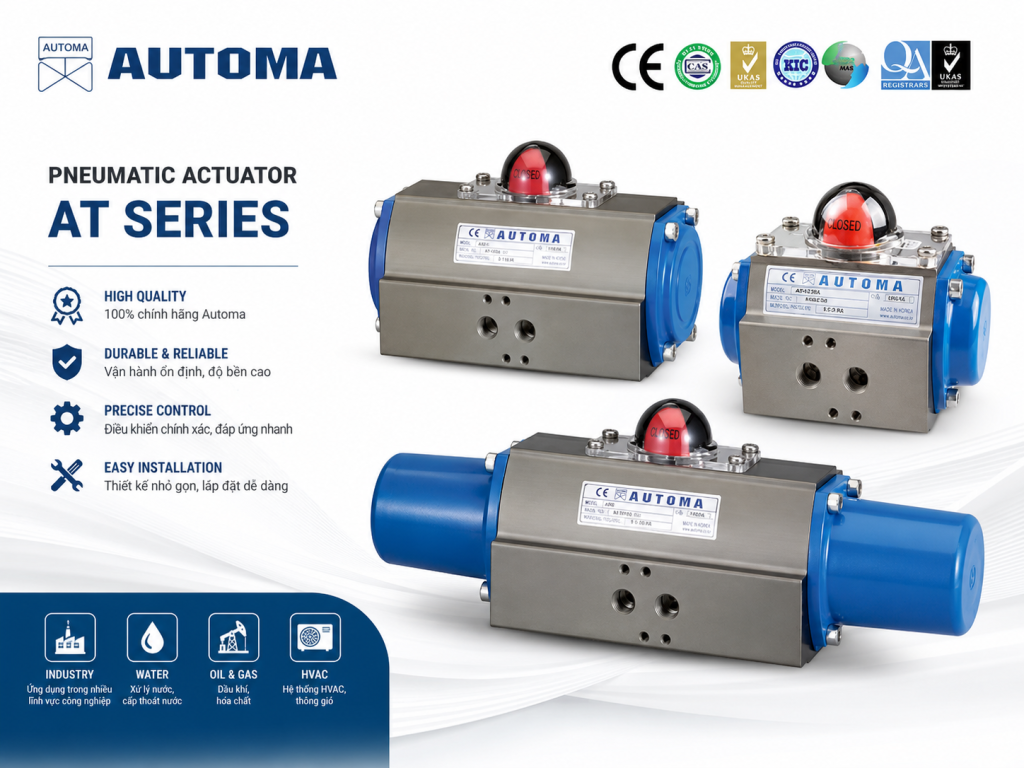

Giới thiệu tổng quan về bộ tác động khí nén AD và AS hãng Automa
Trong lĩnh vực tự động hóa công nghiệp, việc điều khiển dòng chảy của lưu chất một cách chính xác và hiệu quả là yếu tố then chốt để vận hành an toàn và tối ưu hóa sản xuất. Bộ tác động khí nén (pneumatic actuator) đóng vai trò là "trái tim" trong các hệ thống van điều khiển, chuyển đổi năng lượng khí nén thành chuyển động cơ học để đóng mở hoặc điều chỉnh van. Nổi bật trong số các thương hiệu hàng đầu trên thị trường, bộ tác động khí nén AD và AS của hãng Automa (Hàn Quốc) được đánh giá cao về độ bền, hiệu suất và tính linh hoạt.
Dòng sản phẩm này đáp ứng đa dạng nhu cầu ứng dụng, từ các nhà máy xử lý nước, hệ thống HVAC, đến các ngành công nghiệp nặng như dầu khí, hóa chất và năng lượng. Bài viết này sẽ cung cấp một cái nhìn tổng quan chi tiết về bộ tác động khí nén Automa, bao gồm định nghĩa, cấu tạo, ưu nhược điểm, bảng giá tham khảo và hướng dẫn lựa chọn, bảo trì để quý khách hàng có thể đưa ra quyết định phù hợp nhất cho hệ thống của mình.
Bộ tác động khí nén AD và AS là gì?
Bộ tác động khí nén (Actuator) là một thiết bị cơ khí sử dụng năng lượng từ khí nén để tạo ra chuyển động. Trong hệ thống van công nghiệp, nó được gắn trực tiếp lên thân van (như van bi, van bướm) để tự động hóa quá trình đóng/mở hoặc điều tiết lưu lượng mà không cần sự can thiệp thủ công. Hãng Automa cung cấp hai loại chính:
- Bộ tác động khí nén AD (Double Acting - Tác động kép): Sử dụng khí nén để vừa mở vừa đóng van. Khi không có nguồn khí, van sẽ giữ nguyên vị trí cuối cùng.
- Bộ tác động khí nén AS (Single Acting - Tác động đơn): Sử dụng khí nén cho một chiều (thường là mở), và dùng lực lò xo để tự động đưa van về vị trí an toàn (đóng hoặc mở) khi mất khí. Đây là cơ chế "fail-safe" (an toàn khi sự cố) rất quan trọng trong các ứng dụng yêu cầu độ an toàn cao.
Cấu tạo và nguyên lý hoạt động của bộ tác động khí nén Automa
Cấu tạo chi tiết
Bộ tác động khí nén Automa được thiết kế với cấu trúc bền bỉ, phù hợp với môi trường công nghiệp khắc nghiệt. Cấu tạo chính bao gồm:
- Thân (Body): Được làm từ hợp kim nhôm, qua xử lý anodized (phủ oxy hóa) để tăng khả năng chống ăn mòn và chịu mài mòn.
- Piston và thanh răng (Piston and Rack): Chuyển đổi áp lực khí nén thành lực tuyến tính. Piston được làm từ hợp kim nhôm, kết hợp với các vòng đệm (O-ring) bằng NBR (cao su nitrile) để đảm bảo kín khí.
- Trục xoắn (Shaft and Pinion): Bộ phận kết nối trực tiếp với trục van, chuyển đổi chuyển động tịnh tiến của piston thành chuyển động quay (góc 90 độ) để đóng mở van. Trục được mạ niken để tăng độ cứng và chống gỉ sét.
- Lò xo hồi vị (Spring - dành cho AS): Là bộ phận tạo lực đóng/mở van trong trường hợp khẩn cấp khi mất nguồn khí.
- Chỉ thị vị trí (Position Indicator): Bộ phận hiển thị trạng thái đóng/mở của van, giúp kiểm tra bằng mắt thường dễ dàng.
- Bộ điều chỉnh hành trình (Adjustable Stopper): Cho phép điều chỉnh góc xoay trong khoảng -5° và +5° để đảm bảo van đóng/mở hoàn toàn.
Nguyên lý hoạt động
Khí nén (thường ở áp suất 4-7 bar) được dẫn vào khoang chứa piston thông qua các cổng kết nối chuẩn NAMUR. Áp lực khí đẩy piston chuyển động, thông qua cơ cấu thanh răng và bánh răng (rack and pinion) hoặc scotch yoke, chuyển đổi thành lực xoắn (torque) lên trục van, làm van quay 90°.
- Với dòng AD (Tác động kép): Khí nén được cấp luân phiên vào hai phía của piston để thực hiện cả hai chiều đóng và mở.
- Với dòng AS (Tác động đơn): Khí nén chỉ được cấp để nén lò xo, thực hiện một chiều (ví dụ: mở van). Khi mất khí, lò xo giãn ra, đẩy van trở về trạng thái ban đầu (ví dụ: đóng).
Bảng giá tham khảo bộ tác động khí nén AD và AS hãng Automa
Lưu ý: Bảng giá dưới đây mang tính chất tham khảo, dựa trên giá thị trường tại thời điểm viết bài. Giá bán thực tế có thể thay đổi tùy theo số lượng, chính sách chiết khấu và phụ kiện kèm theo. Vui lòng liên hệ hotline để nhận báo giá chính xác nhất.
1. Bảng giá bộ tác động khí nén dòng AD (Tác động kép) - Phân khúc phổ thông và trung cấp
| Model | Loại | Momen xoắn @ 5 bar (Nm) | Kết nối van (ISO 5211) | Giá tham khảo (VNĐ) |
|---|---|---|---|---|
| AD32 | Double Acting | ~6 | F03 | 800,000 ~ 1,200,000 |
| AD40 | Double Acting | ~9 | F03/F05 | 1,200,000 ~ 1,800,000 |
| AD50 | Double Acting | ~38 | F05/F07 | 1,800,000 ~ 2,600,000 |
| AD65 | Double Acting | ~105 | F05/F07 | 2,600,000 ~ 3,800,000 |
| AD80 | Double Acting | ~209 | F07 | 3,800,000 ~ 5,200,000 |
2. Bảng giá bộ tác động khí nén dòng AD (Tác động kép) - Phân khúc công nghiệp nặng
| Model | Loại | Momen xoắn @ 5 bar (Nm) | Kết nối van (ISO 5211) | Giá tham khảo (VNĐ) |
|---|---|---|---|---|
| AD100 | Double Acting | ~332 | F10 | 7,000,000 ~ 10,000,000 |
| AD125 | Double Acting | ~725 | F12 | 12,000,000 ~ 16,000,000 |
| AD140 | Double Acting | ~1,105 | F14 | 18,000,000 ~ 24,000,000 |
| AD160 | Double Acting | ~1,485 | F16 | 29,000,000 ~ 39,000,000 |
| AD185 | Double Acting | ~2,382 | F16/F20 | 45,000,000 ~ 59,000,000 |
3. Bảng giá bộ tác động khí nén dòng AS (Tác động đơn - Fail-safe)
| Model | Loại | Momen xoắn @ 5 bar (Nm) - Mở | Momen xoắn lò xo (Nm) - Đóng | Giá tham khảo (VNĐ) |
|---|---|---|---|---|
| AS40 | Single Acting | ~5 | ~4 | 1,800,000 ~ 2,600,000 |
| AS65 | Single Acting | ~85 | ~55 | 5,800,000 ~ 7,800,000 |
| AS80 | Single Acting | ~200 | ~150 | 8,000,000 ~ 11,000,000 |
| AS100 | Single Acting | ~300 | ~210 | 13,500,000 ~ 18,500,000 |
| AS140 | Single Acting | ~900 | ~600 | 30,000,000 ~ 40,000,000 |
4. Bảng so sánh kỹ thuật giữa hai dòng AD (Tác động kép) và AS (Tác động đơn)
| Đặc điểm | AD (Tác động kép) | AS (Tác động đơn - Lò xo) |
|---|---|---|
| Cơ chế hoạt động | Khí nén điều khiển cả đóng và mở | Khí nén mở, lò xo đóng (hoặc ngược lại) |
| Fail-safe (An toàn khi mất khí) | Giữ nguyên vị trí cuối cùng | Tự động về vị trí an toàn (đóng/mở) |
| Momen xoắn | Ổn định, không bị ảnh hưởng bởi lò xo | Giảm do phải nén lò xo, momen đóng/mở có sự chênh lệch |
| Ứng dụng điển hình | Hệ thống nước, khí nén, điều khiển thông thường | Đường hơi, gas, hóa chất, PCCC, ứng dụng quan trọng về an toàn |
| Chi phí | Thấp hơn | Cao hơn (do cấu trúc lò xo phức tạp) |
5. Bảng giá phụ kiện thay thế và tùy chọn
| Phụ kiện | Chức năng | Hãng sản xuất | Giá tham khảo (VNĐ) |
|---|---|---|---|
| Van điện từ (Solenoid Valve) 5/2 hoặc 3/2 Namur | Điều khiển cấp khí cho bộ tác động | Automa / Hafner | 1,200,000 ~ 3,500,000 |
| Bộ chỉ thị vị trí (Limit Switch Box) ALS30 | Báo tín hiệu vị trí đóng/mở về PLC | Automa | 2,500,000 ~ 5,000,000 |
| Bộ định vị (E/P Positioner) YT-1000R | Điều khiển và định vị chính xác góc mở (4-20mA) | Automa / YTC | 8,000,000 ~ 15,000,000 |
| Bộ lọc khí nén FRL (Filter Regulator Lubricator) | Lọc nước, điều chỉnh áp suất và bôi trơn khí nén | Automa | 1,500,000 ~ 4,000,000 |
| Hộp số giảm tốc (Declutchable Gearbox) | Cho phép vận hành bằng tay khẩn cấp | Automa | 3,000,000 ~ 8,000,000 |
6. Bảng giá bộ tác động kết hợp van (Trọn bộ) phổ biến
| Trọn bộ sản phẩm | Loại van kết hợp | Môi chất ứng dụng | Giá tham khảo (VNĐ) |
|---|---|---|---|
| Van bi điều khiển khí nén lắp ren DN50 + Đầu AD80 | Van bi 2 ngả Inox 304 | Nước, khí nén, hóa chất nhẹ | 5,500,000 ~ 8,500,000 |
| Van bướm điều khiển khí nén DN100 + Đầu AD100 | Van bướm gang, lót EPDM | Nước, nước thải | 10,000,000 ~ 14,000,000 |
| Van bi điều khiển khí nén lắp bích DN80 + Đầu AS100 | Van bi Inox 316, phớt PTFE | Hóa chất, nhiệt độ cao | 21,000,000 ~ 29,000,000 |
| Van bi 3 ngả điều khiển khí nén lắp ren DN40 + Đầu AD65 | Van bi Inox 304, dạng L-port | Trộn/chuyển dòng lưu chất | 8,000,000 ~ 11,000,000 |
| Van bướm điều khiển khí nén nhiệt độ cao DN150 + Đầu AD140 | Van bướm hiệu suất cao (HBF) | Hơi nước, khí nóng | 33,000,000 ~ 43,000,000 |
Đánh giá chất lượng bộ tác động khí nén AD và AS hãng Automa
Bộ tác động khí nén Automa nhận được nhiều đánh giá tích cực từ các kỹ sư và nhà quản lý vận hành bởi các yếu tố sau:
- Độ bền và tuổi thọ cao: Thiết kế không có sự tiếp xúc trực tiếp giữa các bộ phận kim loại với nhau, giảm thiểu ma sát và mài mòn, giúp tăng tuổi thọ lên đến hàng triệu chu kỳ vận hành. Vật liệu thân bằng hợp kim nhôm anodized và các chi tiết thép mạ niken đảm bảo khả năng chống ăn mòn tốt.
- Hiệu suất momen xoắn cao: Cơ cấu Scotch Yoke hoặc Rack and Pinion được tối ưu hóa để cung cấp lực xoắn lớn, đặc biệt ở vị trí đầu và cuối hành trình, nơi cần lực lớn nhất để đóng mở van.
- An toàn và tin cậy: Dòng AS với cơ chế lò xo hồi vị đảm bảo hệ thống tự động về vị trí an toàn khi mất nguồn khí, rất quan trọng trong các nhà máy hóa chất, dầu khí.
- Tiêu chuẩn hóa cao: Sản phẩm tuân thủ các tiêu chuẩn quốc tế như ISO 5211 và DIN 3337 để lắp đặt với van, NAMUR để gắn các phụ kiện điều khiển, giúp dễ dàng thay thế và tích hợp.
- Nhược điểm: Dòng AS có giá thành cao hơn đáng kể so với AD do cấu tạo phức tạp hơn. Bên cạnh đó, nhiệt độ làm việc tiêu chuẩn chỉ từ -20°C đến 80°C, cần lựa chọn tùy chọn đặc biệt cho môi trường khắc nghiệt.
Các thương hiệu nổi tiếng cạnh tranh trong cùng phân khúc
Trên thị trường van điều khiển khí nén hiện nay, bên cạnh Automa (Hàn Quốc), còn có sự tham gia của nhiều thương hiệu uy tín khác, tạo nên một bức tranh cạnh tranh đa dạng:
- Automa (Hàn Quốc): Được đánh giá cao về chất lượng, độ bền và giá cả cạnh tranh ở phân khúc cao cấp.
- i-Tork, Alohan, DongjooAP (Hàn Quốc): Các thương hiệu cùng đến từ Hàn Quốc, cung cấp các dòng sản phẩm tương tự, thường được nhập khẩu và phân phối tại Việt Nam.
- Rotork, Emerson (NEMA), Pentair (Mỹ, Châu Âu): Các tập đoàn hàng đầu thế giới, cung cấp các giải pháp công nghệ cao, nhưng giá thành thường cao hơn nhiều so với Automa.
- Automat, GF (Châu Âu): Nổi tiếng với các dòng sản phẩm chất lượng cao, đặc biệt trong các ngành yêu cầu độ chính xác và vệ sinh nghiêm ngặt.
- ANIX (Đài Loan): Có các dòng sản phẩm giá rẻ, cạnh tranh ở phân khúc phổ thông, nhưng độ bền và hiệu suất có thể không bằng Automa.
Lưu ý quan trọng khi lắp đặt bộ tác động khí nén
Để đảm bảo bộ tác động khí nén vận hành ổn định và đạt hiệu quả tối đa, cần lưu ý các điểm sau trong quá trình lắp đặt:
- Chuẩn bị khí nén sạch: Sử dụng bộ lọc khí nén để loại bỏ hơi nước và tạp chất. Khí nén bẩn, ẩm là nguyên nhân hàng đầu gây ra các sự cố hỏng hóc bên trong bộ tác động.
- Điều chỉnh áp suất: Áp suất khí nén khuyến nghị từ 4 đến 7 bar. Cần sử dụng bộ điều chỉnh áp suất (regulator) để duy trì áp lực ổn định và phù hợp với momen yêu cầu của van.
- Kết nối tiêu chuẩn: Đảm bảo mặt bích kết nối giữa bộ tác động và thân van phải khớp với tiêu chuẩn ISO 5211. Trục van và trục xoắn phải vừa khít.
- Kiểm tra vị trí van: Trước khi lắp bộ tác động, cần đảm bảo van đang ở vị trí ĐÓNG hoặc MỞ phù hợp với chiều quay của bộ tác động.
- Điều chỉnh hành trình: Điều chỉnh các vít hãm hành trình (stopper) để đảm bảo van có thể quay chính xác 90°, giúp van đóng/mở hoàn toàn.
Cách bảo trì và bảo dưỡng bộ tác động khí nén Automa
Mặc dù bộ tác động khí nén Automa được thiết kế để bền bỉ và ít cần bảo trì, việc thực hiện các kiểm tra định kỳ sẽ giúp kéo dài tuổi thọ và ngăn ngừa sự cố đột xuất:
- Bảo trì định kỳ 2-4 năm: Theo khuyến cáo, cần thay thế bộ phụ kiện làm kín (seal kit) để đảm bảo độ kín khít, vì các vòng đệm O-ring (thường là NBR) có thể bị cứng hoặc hư hỏng theo thời gian và điều kiện vận hành.
- Kiểm tra rò rỉ khí: Kiểm tra các cổng kết nối và cổng xả. Nếu phát hiện xì khí liên tục ở cổng xả, đó là dấu hiệu báo động về sự hư hỏng bên trong hoặc rò rỉ của van điện từ.
- Vệ sinh bộ lọc khí: Đảm bảo bộ lọc khí nén (FRL) được vệ sinh hoặc thay thế cốt lọc định kỳ để duy trì chất lượng khí nén.
- Bôi trơn: Một số dòng sản phẩm cho phép bôi trơn bên trong thông qua các cổng nhỏ để giảm ma sát và kéo dài tuổi thọ piston.
Câu hỏi thường gặp (FAQ)
1. Nên chọn bộ tác động khí nén AD (tác động kép) hay AS (tác động đơn)?
Lựa chọn phụ thuộc hoàn toàn vào yêu cầu an toàn và vận hành của bạn. Nếu bạn cần đảm bảo van tự động đóng/mở khi xảy ra sự cố mất khí (ví dụ: đường ống hơi, gas, hóa chất), bạn bắt buộc phải chọn dòng AS tác động đơn (lò xo). Đối với các ứng dụng thông thường như nước, khí nén, hoặc khi bạn có thể kiểm soát được nguồn khí, dòng AD tác động kép là lựa chọn kinh tế và hiệu quả hơn.
2. Làm sao để tính toán momen xoắn cần thiết cho bộ tác động?
Momen yêu cầu phụ thuộc vào loại van, đường kính (DN), chênh lệch áp suất và đặc tính của lưu chất. Các nhà sản xuất van thường cung cấp biểu đồ momen van. Kinh nghiệm thực tế là bạn nên chọn bộ tác động có momen xoắn lớn hơn tối thiểu 25-30% so với momen yêu cầu của van, và nếu lưu chất bẩn hoặc có cặn, con số này có thể lên đến 50%.
3. Bộ tác động khí nén Automa có thể lắp cho van của hãng khác không?
Bạn hoàn toàn có thể. Bộ tác động Automa được thiết kế theo tiêu chuẩn quốc tế ISO 5211. Nếu thân van của bạn có mặt bích kết nối chuẩn ISO 5211 (các cỡ F03, F05, F07, F10, v.v.) và trục vuông phù hợp, chúng có thể được ghép nối trực tiếp mà không cần gia công thêm.
4. Tôi cần bảo trì bộ tác động khí nén như thế nào?
Việc bảo trì chủ yếu tập trung vào việc cung cấp nguồn khí sạch và khô. Hãy luôn kiểm tra và vệ sinh bộ lọc khí nén. Nếu phát hiện dấu hiệu rò rỉ khí hoặc vận hành yếu, rất có thể các vòng đệm bên trong đã bị mòn. Lúc này, bạn nên thay thế bộ phụ kiện (seal kit) khoảng 2-4 năm/lần tùy vào tần suất hoạt động.
5. Sự khác biệt giữa cơ cấu Rack & Pinion và Scotch Yoke là gì?
Cả hai đều là cơ cấu chuyển đổi chuyển động tịnh tiến của piston thành chuyển động quay. Cơ cấu Rack & Pinion thường được sử dụng cho các dòng tác động cỡ nhỏ và trung bình (AD32-AD80), cung cấp lực xoắn tuyến tính. Cơ cấu Scotch Yoke được ưa chuộng cho các bộ tác động cỡ lớn (AD125-AD300) vì nó cung cấp lực xoắn lớn ở hai đầu hành trình (lúc mở và đóng), nơi van cần lực mạnh nhất.
6. Tôi có thể mua bộ tác động khí nén Automa ở đâu để đảm bảo hàng chính hãng?
Để đảm bảo mua đúng hàng chính hãng, nhập khẩu trực tiếp từ Hàn Quốc, với đầy đủ giấy tờ CO, CQ, bạn nên liên hệ với các đơn vị phân phối và nhập khẩu ủy quyền như Công ty TNHH Kỹ Thuật và Thương Mại TINH HÀ (Automa Việt Nam) hoặc các đại lý chính thức được niêm yết trên website của hãng.
