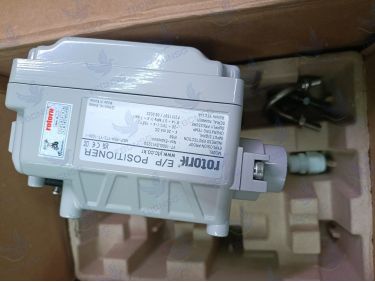

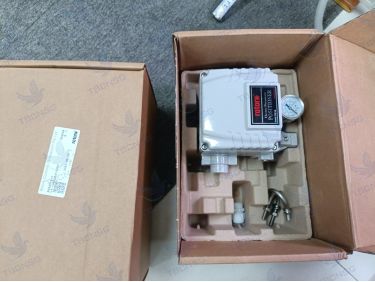

Bộ định vị đóng mở van Rotork YTC model YT 1000 LSN132S0

Bộ định vị đóng mở van Rotork YTC model YT-1000 LSN132S0 là thiết bị điều khiển vị trí hành trình của van công nghiệp (Electro-Pneumatic Positioner) thông qua tín hiệu điện 4-20mA. Đây là dòng thiết bị chuyên dụng để điều khiển các loại van hành trình thẳng (Linear) như van cầu, van màng hoặc van cửa, giúp chuyển đổi tín hiệu điều khiển từ hệ thống PLC/DCS thành áp suất khí nén để vận hành bộ truyền động. Sản phẩm này thường được các kỹ sư vận hành lựa chọn để thay thế cho các dòng định vị cũ hoặc lắp mới trong các hệ thống đòi hỏi độ chính xác cao về lưu lượng và áp suất.

Tại thị trường Việt Nam, Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn (TBCNSG) tự hào là đơn vị phân phối uy tín các dòng sản phẩm từ thương hiệu Rotork YTC. Model YT-1000 LSN132S0 nổi bật với khả năng hoạt động ổn định trong môi trường công nghiệp khắc nghiệt, thiết kế module dễ dàng bảo trì và khả năng phản hồi vị trí chính xác tuyệt đối. Sản phẩm là giải pháp tối ưu cho các nhà máy hóa chất, thực phẩm, xử lý nước và năng lượng.

Tổng quan về bộ định vị Rotork YTC model YT-1000 LSN132S0

Model YT-1000 LSN132S0 thuộc series YT-1000 của Rotork YTC, một trong những thương hiệu hàng đầu thế giới về thiết bị điều khiển van. Cấu trúc của model này được thiết kế dựa trên nguyên lý cân bằng lực (Force Balance), đảm bảo tính ổn định ngay cả khi có sự thay đổi về áp suất nguồn cấp khí nén. Ký hiệu "L" trong mã sản phẩm đại diện cho dòng Linear (tuyến tính), phù hợp cho các dòng van có trục di chuyển lên xuống.

Điểm đặc biệt của model này là cấu hình Single Acting (tác động đơn), sử dụng cho các Bộ truyền động khí nén có lò xo phản hồi. Với vỏ ngoài được làm từ nhôm đúc áp lực cao và phủ sơn tĩnh điện, thiết bị có khả năng chống ăn mòn tốt, đạt tiêu chuẩn bảo vệ IP66, giúp ngăn chặn bụi bẩn và tia nước từ mọi hướng. Việc hiểu rõ Bộ truyền động khí nén là gì? sẽ giúp quý khách hàng dễ dàng tích hợp bộ định vị này vào hệ thống tự động hóa của mình một cách hiệu quả nhất.

Ưu điểm vượt trội của sản phẩm

• Độ nhạy cao: Khả năng phản ứng nhanh với sự thay đổi nhỏ nhất của tín hiệu đầu vào 4-20mA.
• Tiết kiệm năng lượng: Mức tiêu thụ khí nén ở trạng thái ổn định cực thấp, giúp giảm chi phí vận hành hệ thống khí nén trung tâm.
• Dễ dàng hiệu chỉnh: Việc điều chỉnh Zero và Span được thực hiện đơn giản thông qua các vít vặn bên trong máy, không cần thiết bị chuyên dụng phức tạp.
• Tính linh hoạt: Có thể dễ dàng chuyển đổi giữa tác động thuận (Direct Action) và tác động nghịch (Reverse Action).

Thông số kỹ thuật chi tiết YT-1000 LSN132S0

Để đảm bảo lựa chọn đúng thiết bị cho hệ thống, quý khách hàng cần lưu ý các thông số kỹ thuật chuyên ngành sau đây. Các kỹ thuật viên tại TBCNSG luôn sẵn sàng tư vấn chi tiết dựa trên các thông số thực tế tại công trình của quý khách.

Bản vẽ kích thước và cấu tạo bộ định vị

Việc nắm rõ kích thước lắp đặt là yếu tố then chốt để thiết kế giá đỡ (bracket) kết nối giữa bộ định vị và van. Model YT-1000 LSN132S0 có thiết kế nhỏ gọn, giúp tiết kiệm không gian trên cụm van điều khiển. Cấu tạo bên trong bao gồm các bộ phận chính như: Cuộn dây Torque Motor, bộ phận khuếch đại (Pilot Valve), tấm màng (Diaphragm) và hệ thống đòn bẩy phản hồi.

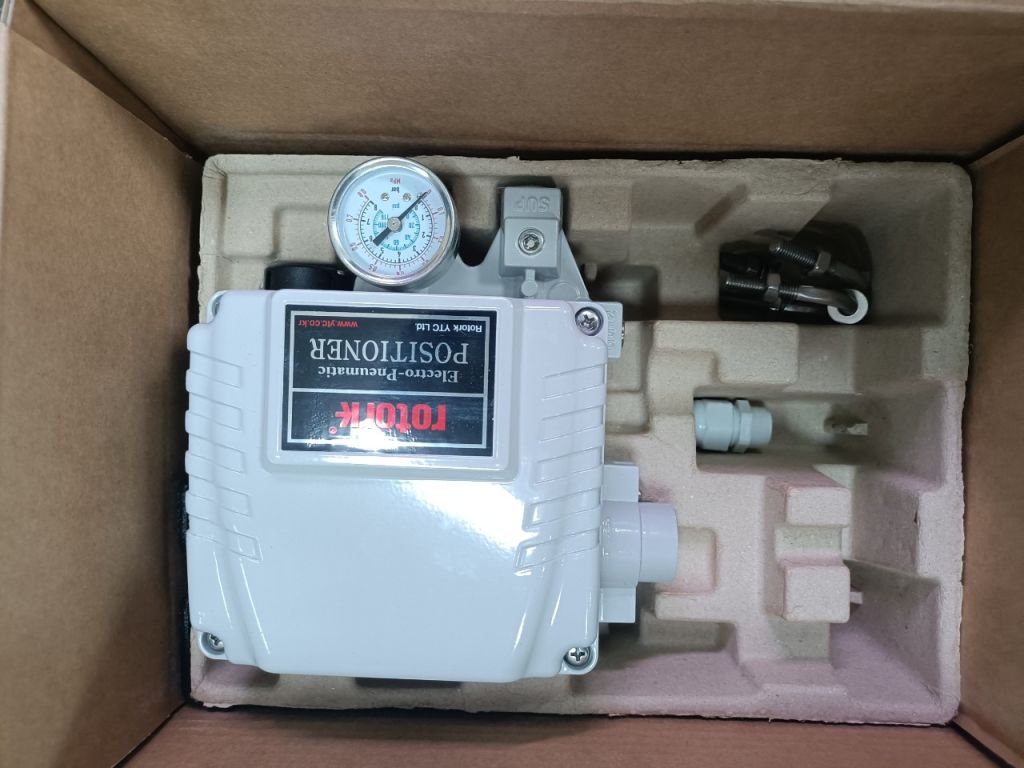

Kích thước tổng thể của thiết bị thường rơi vào khoảng 160mm x 210mm x 100mm (tùy thuộc vào phụ kiện đi kèm). Mặt trước của thiết bị được trang bị sẵn hai đồng hồ đo áp suất (Gauge) để theo dõi áp suất nguồn cấp và áp suất đầu ra đi vào Pneumatic Actuator. Điều này giúp kỹ thuật viên dễ dàng chẩn đoán lỗi nếu hệ thống gặp sự cố về áp suất khí.

Hướng dẫn lắp đặt và cài đặt cơ bản

Quy trình lắp đặt bộ định vị Rotork YTC YT-1000 LSN132S0 cần được thực hiện bởi những người có chuyên môn kỹ thuật để tránh hư hỏng tấm màng hoặc cuộn Torque Motor. Dưới đây là các bước cơ bản do đội ngũ chuyên gia TBCNSG đúc kết:

• Bước 1: Gắn bộ định vị lên van. Sử dụng bộ bracket đi kèm để cố định thiết bị lên khung van. Đảm bảo cần gạt phản hồi (Feedback Lever) nằm vuông góc với trục van tại vị trí 50% hành trình.
• Bước 2: Kết nối đường khí nén. Kết nối nguồn khí sạch (đã qua bộ lọc) vào cổng "SUP". Kết nối cổng "OUT1" vào buồng khí của bộ truyền động.
• Bước 3: Kết nối tín hiệu điện. Đấu nối dây tín hiệu 4-20mA vào terminal bên trong máy, chú ý đúng cực tính (+) và (-).
• Bước 4: Hiệu chuẩn (Calibration). Cấp tín hiệu 4mA và điều chỉnh vít Zero cho đến khi van bắt đầu mở/đóng ở vị trí mong muốn. Sau đó cấp tín hiệu 20mA và điều chỉnh vít Span để đạt hết hành trình. Lặp lại quá trình này 2-3 lần để đạt độ chính xác cao nhất.

Phụ kiện tương thích và khả năng mở rộng

Hệ thống điều khiển van không chỉ bao gồm bộ định vị mà còn cần sự kết hợp của nhiều phụ kiện khác để tối ưu hóa vận hành. Model YT-1000 LSN132S0 có thể kết hợp hoàn hảo với các dòng thiết bị truyền động khí nén hiện nay trên thị trường như Kosaplus, Alohan, hoặc các dòng van cầu điều khiển khí nén của các thương hiệu châu Âu.

Các phụ kiện có thể lắp thêm bao gồm:

• Limit Switch Box: Để báo vị trí đóng/mở hoàn toàn về phòng điều khiển.
• Solenoid Valve: Sử dụng trong các trường hợp cần đóng khẩn cấp (ESD).
• Volume Booster: Tăng lưu lượng khí nén đầu ra cho các bộ truyền động kích thước lớn, giúp van đóng mở nhanh hơn.
• Air Lock Relay: Giữ nguyên vị trí van khi gặp sự cố mất nguồn khí nén đột ngột.

TBCNSG cung cấp trọn bộ giải pháp từ Bộ điều khiển khí nén cho đến các phụ kiện đi kèm, đảm bảo tính đồng bộ và hiệu suất cao nhất cho dây chuyền sản xuất.

Kinh nghiệm thực tế và năng lực cung cấp của TBCNSG

Với nhiều năm hoạt động trong lĩnh vực thiết bị công nghiệp, TBCNSG đã cung cấp và hỗ trợ lắp đặt hàng ngàn bộ định vị Rotork YTC cho các dự án lớn nhỏ. Một trong những dự án tiêu biểu là việc nâng cấp hệ thống điều khiển nhiệt độ cho lò hơi tại một nhà máy sản xuất thực phẩm lớn ở Khu công nghiệp Amata, Đồng Nai. Tại đây, model YT-1000 LSN132S0 đã được sử dụng để thay thế cho các bộ định vị cơ học cũ, giúp hệ thống vận hành ổn định hơn, giảm sai số nhiệt độ từ ±5°C xuống còn dưới ±1°C.

Chúng tôi không chỉ bán sản phẩm mà còn mang đến giải pháp kỹ thuật toàn diện. Đội ngũ kỹ sư của TBCNSG thường xuyên thực hiện các chuyến khảo sát tại các khu vực Bình Dương, TP. Hồ Chí Minh, Vũng Tàu để hỗ trợ khách hàng xử lý các lỗi kỹ thuật phức tạp hoặc hướng dẫn chuyển đổi từ hệ thống điều khiển On/Off sang điều khiển tuyến tính 4-20mA.

Tại sao nên chọn mua hàng tại TBCNSG?

• Hàng chính hãng 100%: Đầy đủ chứng chỉ CO (Chứng nhận xuất xứ), CQ (Chứng nhận chất lượng).
• Kho hàng sẵn có: Chúng tôi luôn dự trữ số lượng lớn các model phổ thông của Rotork YTC để đáp ứng nhu cầu thay thế khẩn cấp của nhà máy.
• Hỗ trợ kỹ thuật chuyên sâu: Hỗ trợ cài đặt từ xa qua video call hoặc trực tiếp tại công trình đối với các hệ thống phức tạp.
• Bảo hành uy tín: Chính sách bảo hành 12 tháng theo tiêu chuẩn nhà sản xuất, thủ tục nhanh gọn.

Tải về Datasheet và Catalog sản phẩm

Để phục vụ cho công tác thiết kế và lưu trữ hồ sơ kỹ thuật, quý khách hàng có thể liên hệ trực tiếp với bộ phận kinh doanh của TBCNSG để nhận bản vẽ CAD, tài liệu hướng dẫn sử dụng chi tiết (Manual) và Datasheet đầy đủ của model YT-1000 LSN132S0. Tài liệu này bao gồm các biểu đồ về lưu lượng khí, đặc tính phản hồi và hướng dẫn chi tiết về cách thay thế các linh kiện tiêu hao bên trong.

Việc sử dụng đúng tài liệu từ hãng giúp các kỹ sư bảo trì nắm vững cấu trúc thiết bị, từ đó đưa ra các phương án bảo dưỡng phòng ngừa (Preventive Maintenance) hiệu quả, tránh việc dừng máy đột ngột gây thiệt hại kinh tế cho doanh nghiệp.

Yêu cầu báo giá và tư vấn kỹ thuật

Nếu bạn đang tìm kiếm một giải pháp điều khiển van chính xác, bền bỉ với chi phí hợp lý, Bộ định vị đóng mở van Rotork YTC model YT-1000 LSN132S0 chính là sự lựa chọn hàng đầu. TBCNSG cam kết cung cấp sản phẩm với mức giá cạnh tranh nhất cùng dịch vụ hậu mãi chu đáo.

Quý khách hàng có nhu cầu nhận báo giá nhanh hoặc cần tư vấn về việc tích hợp bộ định vị này vào Thiết bị truyền động khí nén hiện có, vui lòng liên hệ với chúng tôi qua Hotline hoặc Email. Đội ngũ kỹ thuật viên giàu kinh nghiệm của TBCNSG sẽ phản hồi và đưa ra giải pháp tối ưu nhất trong vòng 24h làm việc.

Chúng tôi cũng cung cấp dịch vụ thay thế, lắp đặt tận nơi cho các công ty, nhà máy tại các khu công nghiệp phía Nam, đảm bảo hệ thống của bạn hoạt động trở lại trong thời gian ngắn nhất với hiệu suất cao nhất.
