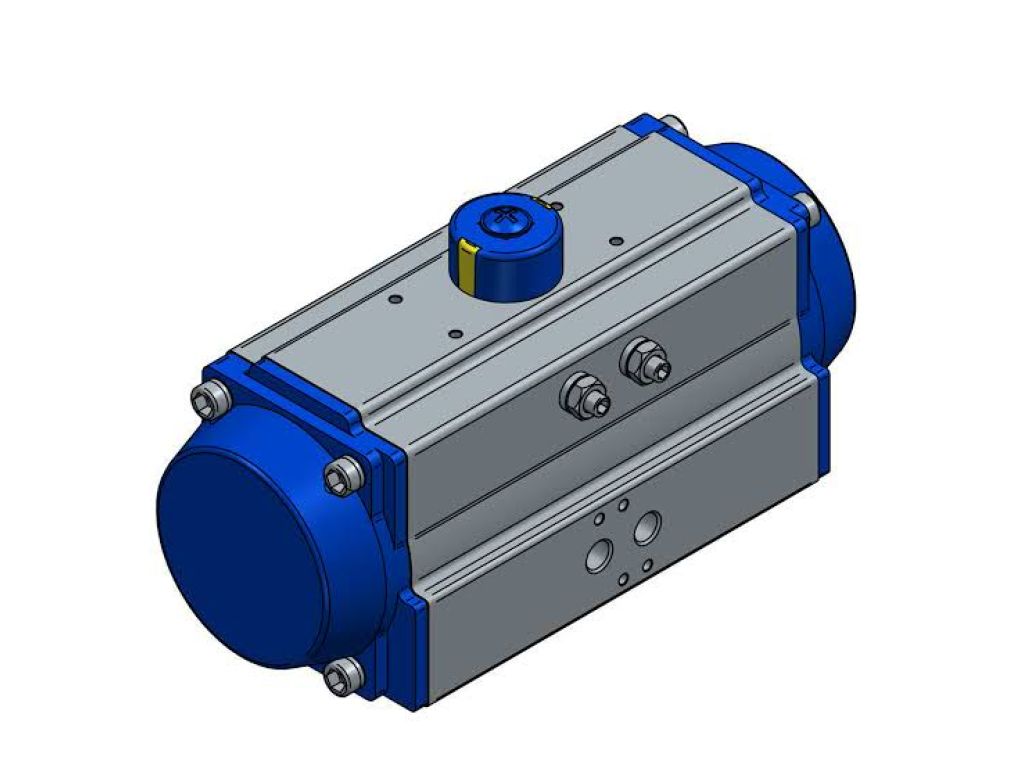

Bộ truyền động khí nén Nutork từ NUTORK CORP là thiết bị cơ khí chuyên dụng, chuyển đổi áp lực khí nén thành mô-men xoắn hoặc lực đẩy tuyến tính để tự động hóa van công nghiệp. Được nghiên cứu và phát triển với công nghệ tiên tiến, các dòng sản phẩm của Nutork mang đến độ bền vượt trội và khả năng vận hành ổn định trong những điều kiện khắc nghiệt nhất của nhà máy lọc dầu, hóa chất, nhiệt điện và xử lý nước.
Toàn bộ bộ truyền động khí nén Nutork được phân phối chính thức tại Việt Nam bởi TBCNSG, cam kết hàng nhập khẩu chính ngạch, đầy đủ chứng từ CO/CQ. Chúng tôi cung cấp đồng bộ 3 dòng model chính: NK Series (Bánh răng thanh răng), NSF Series (Scotch Yoke hạng nặng) và NSF Linear (Hành trình thẳng). Tùy vào yêu cầu về mô-men xoắn, môi trường làm việc và chế độ an toàn, quý khách hàng có thể lựa chọn từ các phiên bản tác động kép, tác động đơn (có lò xo), thép không gỉ hoặc góc xoay mở rộng. Dưới đây là bảng giá tham khảo và thông số chi tiết của từng dòng.
Bảng Giá Bộ Truyền Động Khí Nén Nutork NK Series (Kiểu Bánh Răng - Thanh Răng)
Dòng sản phẩm phổ thông, thiết kế nhỏ gọn, phù hợp cho van bi, van bướm góc quay 90 độ. Vật liệu tiêu chuẩn là nhôm anodized chống ăn mòn. Model NKD là tác động kép, NKS là tác động đơn tích hợp lò xo an toàn.
| Mã Model | Kiểu Vận Hành | Mô-men Xoắn Đầu Ra (6 bar) | Vật Liệu Thân | Góc Xoay | Khoảng Giá Tham Khảo (VNĐ) |
|---|---|---|---|---|---|
| NKD-032 | Tác động kép | ~9 Nm | Nhôm anodized | 0° - 90° | 2.200.000 ~ 3.100.000 |
| NKS-075 | Tác động đơn (Lò xo) | ~18 Nm (Kết thúc) | Nhôm anodized | 0° - 90° | 4.100.000 ~ 5.200.000 |
| NKD-125 | Tác động kép | ~95 Nm | Nhôm anodized | 0° - 90° | 8.700.000 ~ 10.500.000 |
| NKS-210 | Tác động đơn (Lò xo) | ~420 Nm (Kết thúc) | Nhôm anodized | 0° - 90° | 20.500.000 ~ 28.000.000 |
| NKD-300 | Tác động kép | ~1.900 Nm | Nhôm anodized | 0° - 90° | 36.000.000 ~ 43.000.000 |
| NKS-400 | Tác động đơn (Lò xo) | ~3.920 Nm (Kết thúc) | Nhôm anodized | 0° - 90° | 62.000.000 ~ 78.000.000 |
| NK-SS-092 | Tác động kép (Inox) | ~45 Nm | Inox 316 | 0° - 90° | 15.000.000 ~ 19.000.000 |
| NK-180-105 | Tác động kép | ~65 Nm | Nhôm anodized | 0° - 180° | 12.500.000 ~ 15.000.000 |
Ghi chú: Bảng giá trên chỉ mang tính chất tham khảo, phụ thuộc vào cấu hình lò xo, phụ kiện kèm theo và biến động tỷ giá. Quý khách vui lòng liên hệ trực tiếp để nhận báo giá chi tiết và ưu đãi tốt nhất cho từng mã bộ truyền động khí nén Nutork.
Bảng Giá Bộ Truyền Động Khí Nén Nutork NSF Series (Kiểu Chạc Trợ Lực - Scotch Yoke)
Dòng sản phẩm hạng nặng, phục vụ van công nghiệp cỡ lớn, yêu cầu mô-men xoắn cực đại tại điểm bắt đầu và kết thúc hành trình. Vật liệu chế tạo từ gang dẻo hoặc thép carbon hàn kín, sơn phủ epoxy chống chịu thời tiết khắc nghiệt.
| Mã Model | Cấu Hình Xi-lanh | Dải Mô-men Tối Đa (Nm) | Ứng Dụng Van Phù Hợp | Khoảng Giá Tham Khảo (VNĐ) |
|---|---|---|---|---|
| NSF-D-02 | 1 Xi-lanh Tác động kép | ~12.000 Nm | Van bi cổng lớn, Van bướm áp suất cao | 85.000.000 ~ 105.000.000 |
| NSF-S-04 | 1 Xi-lanh + Lò xo (Fail-Safe) | ~45.000 Nm (Kết thúc) | Van cổng khẩn cấp, hệ thống an toàn | 220.000.000 ~ 260.000.000 |
| NSF-DD-05 | 2 Xi-lanh đối xứng | ~130.000 Nm | Van bi siêu lớn, đường ống dẫn dầu chính | 420.000.000 ~ 480.000.000 |
| NSF-D-06 | 1 Xi-lanh Tác động kép | ~165.000 Nm | Hệ thống van đập thủy điện | 550.000.000 ~ 640.000.000 |
| NSF-DD-07 | 2 Xi-lanh đối xứng (Max) | ~226.200 Nm | Ngành khai thác dầu khí ngoài khơi | 750.000.000 ~ 850.000.000 |
Ghi chú: Bảng giá NSF Series chưa bao gồm bộ điều khiển vị trí (Positioner) và hộp công tắc hành trình (Limit Switch Box). Giá thực tế sẽ được điều chỉnh dựa trên áp suất cấp khí và hành trình yêu cầu của van. Liên hệ để được khảo sát và báo giá chính xác.
Bảng Giá Bộ Truyền Động Khí Nén Nutork NSF Linear (Hành Trình Thẳng)
Chuyên dụng cho van cổng (Gate Valve) và van cầu (Globe Valve) dạng tịnh tiến. Thiết kế xi-lanh dài, cần đẩy chắc chắn, đáp ứng lực đẩy lên đến vài tấn.
| Mã Model | Đường Kính Xi-lanh | Lực Đẩy Tối Đa (Tại 6 bar) | Hành Trình Tiêu Chuẩn | Khoảng Giá Tham Khảo (VNĐ) |
|---|---|---|---|---|
| NSF-L100 | 100 mm | ~4.700 N | Tùy chỉnh theo van | 18.000.000 ~ 24.000.000 |
| NSF-L160 | 160 mm | ~12.000 N | Tùy chỉnh theo van | 28.000.000 ~ 35.000.000 |
| NSF-L200 | 200 mm | ~18.800 N | Tùy chỉnh theo van | 38.000.000 ~ 45.000.000 |
| NSF-L250 | 250 mm | ~29.400 N | Tùy chỉnh theo van | 52.000.000 ~ 60.000.000 |
| NSF-L300 | 300 mm | ~42.400 N | Tùy chỉnh theo van | 68.000.000 ~ 78.000.000 |
| NSF-L400 | 400 mm | ~75.400 N | Tùy chỉnh theo van | 95.000.000 ~ 120.000.000 |
Ghi chú: Giá NSF Linear tham khảo cho hành trình tiêu chuẩn tối đa 100mm. Các yêu cầu hành trình dài hơn hoặc vật liệu đặc biệt (Inox, thép không gỉ) sẽ được báo giá riêng. Tất cả đều có sẵn tùy chọn lò xo an toàn (Fail-Safe).
Đánh Giá Chất Lượng Bộ Truyền Động Khí Nén Nutork
Với vị thế là một trong những thương hiệu hàng đầu đến từ Hàn Quốc, bộ truyền động khí nén Nutork được đánh giá rất cao trên thị trường thiết bị tự động hóa van công nghiệp. Về mặt thiết kế, Nutork tối ưu hóa đường dẫn khí bên trong, hạn chế tối đa hiện tượng sụt áp, đảm bảo mô-men xoắn đầu ra ổn định và nhanh chóng. Bề mặt thiết bị được xử lý chống ăn mòn nghiêm ngặt. Đối với dòng NSF, cơ cấu Scotch Yoke được gia công CNC chính xác, giúp truyền tải lực mượt mà, không gây giật cục ở thời điểm thay đổi hành trình, kéo dài tuổi thọ cho van và phớt làm kín. Đặc biệt, cụm lò xo mô-đun trên dòng NKS cho phép người dùng dễ dàng tháo lắp, chuyển đổi từ tác động kép sang tác động đơn mà không gây nguy hiểm trong quá trình bảo dưỡng. So với các đối thủ trong cùng phân khúc giá, Nutork sở hữu chu kỳ hoạt động bền bỉ lên đến hơn 1 triệu lần đóng mở, đáp ứng tốt các tiêu chuẩn quốc tế như ISO 5211, ATEX và SIL 3 về an toàn.
Bảng So Sánh Thông Số Kỹ Thuật Giữa Các Dòng Nutork
| Tiêu Chí | NK Series (Rack & Pinion) | NSF Series (Scotch Yoke) | NSF Linear (Tuyến Tính) |
|---|---|---|---|
| Chuyển động | Góc quay 90° (hoặc 180°) | Góc quay 90° | Tịnh tiến thẳng (Lên/Xuống) |
| Dải mô-men/lực | 9 Nm ~ 3.920 Nm | Lên đến 226.200 Nm | 4.700 N ~ 75.400 N |
| Vật liệu chính | Nhôm anodized, Inox (Tùy chọn) | Gang dẻo, Thép Carbon hàn | Thép Carbon, Ống xi-lanh mạ Chrome |
| Đặc tính mô-men | Ổn định toàn hành trình | Cực đại ở đầu và cuối hành trình | Lực đẩy không đổi |
| Ứng dụng lý tưởng | Van bi, Van bướm cỡ vừa/nhỏ | Van bi cổng lớn, Dầu khí | Van cổng (Gate), Van cầu (Globe) |
| Giá thành | Kinh tế, cạnh tranh cao | Đầu tư lớn cho hạng nặng | Trung bình khá, đặc thù |
Phụ Kiện và Linh Kiện Thay Thế Cho Bộ Truyền Động Nutork
TBCNSG cung cấp đầy đủ phụ kiện chính hãng giúp tối ưu hiệu suất kiểm soát và đảm bảo an toàn cho hệ thống bộ truyền động khí nén Nutork.
| Phụ Kiện / Linh Kiện | Mô Tả Công Dụng | Tương Thích Dòng Model | Khoảng Giá Tham Khảo (VNĐ) |
|---|---|---|---|
| Bộ giới hạn hành trình (Limit Switch Box) | Truyền tín hiệu điện xác nhận vị trí Đóng/Mở của van về trung tâm | NK, NSF, Linear | 1.800.000 ~ 4.500.000 |
| Van điện từ Solenoid 5/2 hoặc 3/2 | Điều khiển cấp/xả khí nén tự động bằng tín hiệu điện 24V hoặc 220V | Tất cả các dòng | 1.200.000 ~ 3.500.000 |
| Bộ lọc điều áp khí (Filter Regulator) | Lọc bụi bẩn, hơi nước và ổn định áp suất nguồn khí đầu vào | Tất cả các dòng | 900.000 ~ 2.200.000 |
| Bộ kit phớt làm kín (Seal Kit) | Phụ tùng thay thế định kỳ gồm O-Ring, phớt piston, gioăng chịu nhiệt | NKS, NKD, NSF | Liên hệ theo Size |
| Bộ định vị tuyến tính (Positioner) | Điều khiển tỷ lệ góc mở van theo tín hiệu 4-20mA | NK, NSF | 7.500.000 ~ 18.000.000 |
Ghi chú: Các linh kiện thay thế như Seal Kit cần cung cấp chính xác mã Serial và Model của bộ truyền động khí nén Nutork để đảm bảo tương thích 100%.
Câu Hỏi Thường Gặp Về Bộ Truyền Động Khí Nén Nutork
1. Tôi nên chọn bộ truyền động Nutork NK Series hay NSF Series cho van bướm cỡ lớn?
Điều này phụ thuộc vào mô-men xoắn yêu cầu và cấu trúc van. Dòng NK Series thường đáp ứng tốt van bướm kích thước trung bình với mô-men ổn định. Tuy nhiên, với van bướm cỡ lớn, áp suất cao, bạn nên dùng bộ truyền động khí nén Nutork NSF Series. Dòng Scotch Yoke tạo ra lực "phá vỡ" (break torque) cực lớn tại thời điểm bắt đầu mở van, giúp van thoát khỏi trạng thái kẹt cứng do lâu ngày không vận hành hoặc do cặn bẩn, điều mà dòng NK nhỏ gọn không thể làm được.
2. Sự khác biệt giữa bộ truyền động tác động kép (NKD) và tác động đơn (NKS) là gì? Loại nào an toàn hơn?
NKD (Tác động kép) sử dụng khí nén để cả đóng và mở van, phù hợp với hệ thống có nguồn khí ổn định. NKS (Tác động đơn) sử dụng khí nén để mở van và lực lò xo để đóng lại khi mất khí. Bộ truyền động khí nén Nutork NKS có độ an toàn cao hơn trong các ứng dụng yêu cầu "Fail-Safe" (an toàn khi gặp sự cố), vì nó sẽ tự động đưa van về trạng thái an toàn (đóng hoặc mở) nếu nguồn khí nén bị gián đoạn.
3. Tôi cần thay thế bộ truyền động cũ bằng Nutork, làm sao để chọn đúng kích cỡ mặt bích kết nối?
Toàn bộ bộ truyền động khí nén Nutork tuân thủ chuẩn kết nối quốc tế ISO 5211. Bạn chỉ cần đo chính xác đường kính vòng tròn chia lỗ bu-lông trên tay quay của van (ví dụ F05, F07, F10, F14...), đường kính lỗ vuông sao và chiều cao trục van. Hãy gửi các thông số này cho kỹ thuật viên của TBCNSG, chúng tôi sẽ ghép nối chính xác tuyệt đối.
4. Chu kỳ bảo trì bộ truyền động khí nén Nutork là bao lâu và cần thay những gì?
Trong môi trường sạch, tiêu chuẩn, bạn nên kiểm tra tổng thể 6 tháng/lần và đại tu thay thế trọn bộ phớt làm kín (Seal Kit) sau khoảng 3-5 năm. Đối với môi trường hóa chất hoặc ngoài trời, tần suất nên rút ngắn xuống 1-2 năm. Việc thay thế định kỳ bộ lọc khí và bôi trơn mỡ chịu nhiệt cho bánh răng thanh răng sẽ giúp kéo dài đáng kể tuổi thọ của thiết bị.
5. Dòng Nutork NK-180 (góc xoay 180 độ) có điểm gì đặc biệt so với loại 90 độ thông thường?
Model NK-180 là một biến thể đặc biệt trong dòng bộ truyền động khí nén Nutork, được thiết kế cơ khí với hai piston đối xứng và cơ cấu chặn hành trình mở rộng. Nó không dùng để đóng/mở đơn thuần mà để điều hướng dòng chảy cho các loại van bi 3 ngã hoặc 4 ngã. Nhờ góc xoay linh hoạt từ 0° đến 180°, nó có thể chuyển đổi phân phối lưu chất giữa các đường ống khác nhau mà không cần lắp đặt phức tạp.
6. Bộ truyền động Nutork sản xuất tại đâu? Tôi có được kiểm tra hàng trước khi thanh toán không?
Bộ truyền động khí nén Nutork được nghiên cứu và sản xuất bởi NUTORK CORP tại Hàn Quốc, tuân thủ nghiêm ngặt tiêu chuẩn chất lượng Hàn Quốc. TBCNSG là đơn vị phân phối chính hãng, chúng tôi khuyến khích quý khách đến trực tiếp kho hàng để kiểm tra ngoại quan, tem nhãn, chứng từ CO/CQ và thử nghiệm khí nén trước khi hoàn tất giao dịch.
Cam Kết Từ TBCNSG Về Sản Phẩm Nutork
- ✔ Cung cấp bộ truyền động khí nén Nutork chính hãng NUTORK CORP Hàn Quốc, nhập khẩu trực tiếp.
- ✔ Đảm bảo đầy đủ chứng nhận nguồn gốc xuất xứ (CO) và chứng nhận chất lượng (CQ) theo lô hàng.
- ✔ Cam kết sản phẩm mới 100%, nguyên đai nguyên kiện, chưa qua sử dụng.
- ✔ Hỗ trợ kỹ thuật chuyên sâu 24/7, khảo sát tận nơi và tư vấn chọn đúng model cho van của bạn.
- ✔ Cung cấp dịch vụ lắp đặt, chạy thử và căn chỉnh hành trình van tại công trình.
- ✔ Luôn có sẵn linh kiện thay thế chính hãng (Phớt, lò xo, bánh răng) với giá cạnh tranh.
- ✔ Chính sách bảo hành tiêu chuẩn 12 tháng, hậu mãi nhanh chóng, tận tâm.
- ✔ Giao hàng siêu tốc nội thành Hà Nội và TP.HCM, gửi hàng COD toàn quốc cho các đơn hàng phụ kiện.
LIÊN HỆ MUA HÀNG VÀ NHẬN BÁO GIÁ NGAY
Để nhận báo giá chi tiết và chính xác nhất cho từng mã bộ truyền động khí nén Nutork, xin vui lòng liên hệ với chúng tôi qua thông tin dưới đây. Đội ngũ chuyên viên của chúng tôi sẵn sàng hỗ trợ bạn lựa chọn giải pháp tối ưu nhất.
Email: [email protected]
Trân trọng cảm ơn Quý khách đã tin tưởng TBCNSG - Đối tác tin cậy cho mọi giải pháp tự động hóa van công nghiệp!
