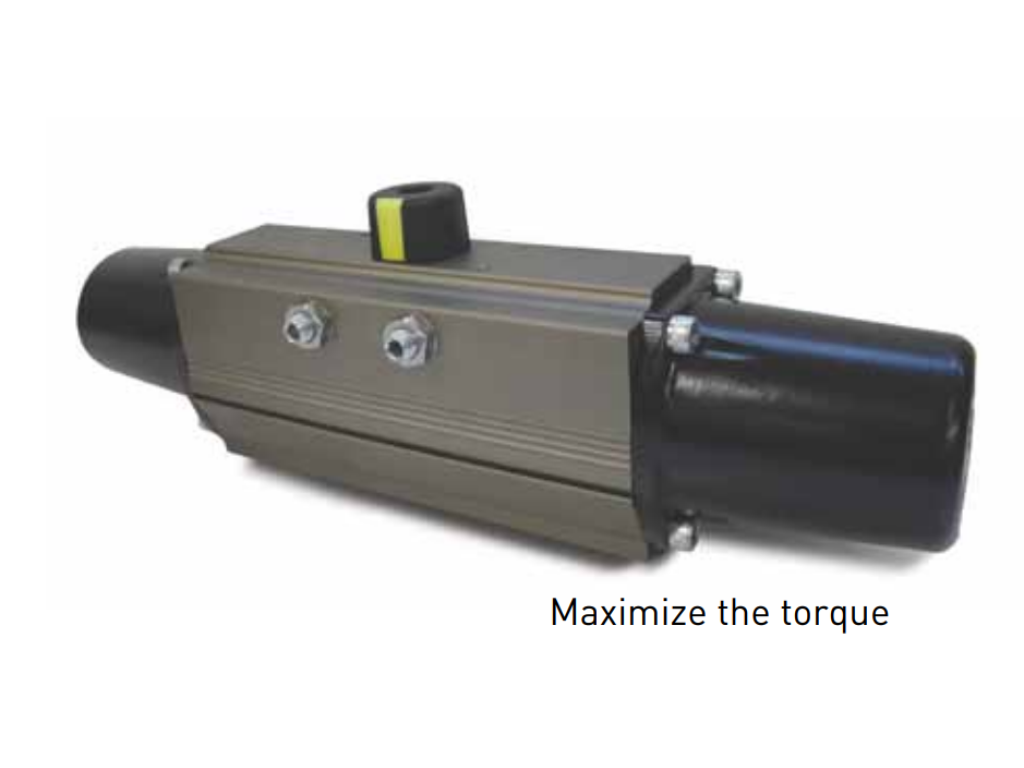

Bộ điều khiển khí nén Alohan AS Series AS50 đến AS300

Bộ điều khiển khí nén Alohan AS Series là thiết bị truyền động cơ năng sử dụng áp suất khí nén để đóng mở các loại van công nghiệp như van bi và van bướm. Sản phẩm được sản xuất bởi thương hiệu Alohan nổi tiếng từ Hàn Quốc, phục vụ chủ yếu trong các hệ thống tự động hóa tại nhà máy hóa chất, thực phẩm, xử lý nước và lọc hóa dầu. Dòng AS Series từ model AS50 đến AS300 cung cấp dải mô-men xoắn rộng, cho phép thay thế hoàn toàn các phương pháp vận hành thủ công bằng tay gạt hoặc tay quay. Đối với các kỹ sư vận hành, việc hiểu rõ về Bộ truyền động khí nén giúp tối ưu hóa hiệu suất hệ thống và đảm bảo an toàn cho dây chuyền sản xuất.

Tổng quan về bộ điều khiển khí nén Alohan AS Series (AS50 - AS300)

Dòng sản phẩm Alohan AS Series được thiết kế theo nguyên lý Rack and Pinion (bánh răng - thanh răng), mang lại chuyển động xoay 90 độ mượt mà và chính xác. Điểm đặc biệt của dòng AS Series là sự linh hoạt giữa hai kiểu tác động: tác động kép (Double Acting) và tác động đơn (Spring Return). Mặc dù tên gọi model thường đi kèm với các chỉ số kích thước từ AS50, AS65, AS80 cho đến AS300, nhưng cấu tạo bên trong luôn đảm bảo tiêu chuẩn khắt khe về độ bền vật liệu.

Tại thị trường Việt Nam, Công ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn (TBCNSG) là đơn vị uy tín chuyên cung cấp các dòng đầu điều khiển khí nén Alohan. Chúng tôi đã triển khai lắp đặt thực tế model AS100 và AS125 cho hệ thống đường ống dẫn môi chất trong nhà máy sản xuất thực phẩm tại KCN Amata, Đồng Nai và các trạm xử lý nước thải tại Bình Dương. Qua thực tế vận hành, thiết bị cho thấy khả năng chịu ăn mòn tốt nhờ lớp vỏ nhôm anodized cứng cáp, đáp ứng tốt các tiêu chuẩn IP67 về chống bụi và nước.

Nếu bạn đang thắc mắc Bộ truyền động khí nén là gì? thì có thể hiểu đơn giản đây là "cơ bắp" của hệ thống van tự động. Nó chuyển đổi năng lượng từ khí nén thành lực xoay để điều khiển trục van. Với dòng AS Series, Alohan đã tối ưu hóa trọng lượng và kích thước, giúp việc lắp đặt trên các dòng van tiêu chuẩn ISO 5211 trở nên dễ dàng hơn bao giờ hết.

Thông số kỹ thuật chi tiết bộ truyền động Alohan AS Series

Việc lựa chọn đúng model từ AS50 đến AS300 phụ thuộc rất lớn vào yêu cầu mô-men xoắn (Torque) của loại van đang sử dụng. Dưới đây là bảng thông số kỹ thuật chi tiết để quý khách hàng tham khảo:

Các thông số trên cho thấy sự đa dạng của Pneumatic Actuator thương hiệu Alohan. Với các model nhỏ như AS50, thiết bị thường được dùng cho van bi DN15-DN25. Trong khi đó, các model lớn như AS200 hoặc AS300 thường xuất hiện trên các dòng van bướm kích cỡ lớn từ DN300 trở lên trong các hệ thống cấp thoát nước tại TP. Hồ Chí Minh và Vũng Tàu.

Đặc điểm cấu tạo và nguyên lý Spring Return Output Torque

Trong dòng AS Series, kiểu tác động đơn (Spring Return) được đánh giá cao về độ an toàn. Khi có sự cố mất khí nén, các lò xo (Springs) bên trong sẽ đẩy piston trở về vị trí ban đầu (thường là đóng hoàn toàn), giúp bảo vệ hệ thống khỏi các rủi ro tràn môi chất hoặc quá áp.

• Thân bộ điều khiển: Chế tạo từ hợp kim nhôm đúc, bề mặt được xử lý anodized chống oxy hóa, phù hợp với môi trường công nghiệp khắc nghiệt.
• Piston: Thiết kế đối xứng giúp cân bằng lực tác động, giảm thiểu ma sát và gia tăng tuổi thọ cho các gioăng phớt (O-ring).
• Trục răng (Pinion): Làm từ thép hợp kim hoặc thép không gỉ, thiết kế theo tiêu chuẩn chống cháy nổ và đảm bảo độ chính xác cao khi kết nối với phụ kiện.
• Lò xo (Springs): Được chế tạo từ thép đàn hồi cao cấp, cho phép tùy chỉnh số lượng lò xo để thay đổi Spring Return Output Torque phù hợp với áp suất khí đầu vào.

So với các dòng sản phẩm từ Trung Quốc, Bộ truyền động khí nén của Alohan có độ rơ cơ khí cực thấp. Điều này cực kỳ quan trọng khi kết nối với các bộ định vị điều tiết (Positioner) 4-20mA để điều khiển tỷ lệ dòng chảy.

Bản vẽ kích thước và lắp đặt (Dimensional Drawing)

Việc nắm rõ kích thước hình học giúp các kỹ sư thiết kế giá đỡ (bracket) và trục nối (adapter) chính xác. Các model từ AS50 đến AS300 đều tuân thủ tiêu chuẩn ISO 5211 cho phần đáy kết nối với van và tiêu chuẩn NAMUR cho phần mặt trên kết nối với Solenoid Valve hoặc Limit Switch Box.

Kích thước mặt bích đáy thường có các dạng F03, F05, F07, F10, F12 tùy theo kích cỡ model. Ví dụ, model AS80 thường có kết nối F05/F07 với trục vuông 14mm hoặc 17mm. Khi thay thế các dòng cũ, quý khách cần đo chính xác đường kính trục và khoảng cách tâm lỗ bulong để đảm bảo tính tương thích.

Hướng dẫn lắp đặt bộ điều khiển khí nén Alohan

Để Bộ truyền động khí nén hoạt động bền bỉ, quy trình lắp đặt cần tuân thủ các bước sau:

• Bước 1: Kiểm tra vị trí van: Đảm bảo van và bộ điều khiển đều đang ở cùng một trạng thái (cùng đóng hoặc cùng mở).
• Bước 2: Vệ sinh trục van: Loại bỏ gỉ sét hoặc bụi bẩn trên trục van bi/van bướm trước khi đưa bộ điều khiển vào.
• Bước 3: Lắp đặt giá đỡ: Nếu trục van không khớp trực tiếp, cần sử dụng bộ kit chuyển đổi (Bracket & Coupler).
• Bước 4: Cố định bulong: Siết chặt các bulong kết nối theo hình đối xứng để lực phân bổ đều, tránh làm lệch trục gây kẹt piston.
• Bước 5: Kết nối khí nén: Sử dụng ống dẫn khí (thường là phi 8 hoặc phi 10) kết nối vào cổng cấp khí. Lưu ý sử dụng bộ lọc khí để loại bỏ hơi nước và tạp chất.

Đội ngũ kỹ thuật của TBCNSG luôn sẵn sàng hỗ trợ lắp đặt tận nơi hoặc hướng dẫn từ xa qua video call cho các nhà máy tại khu vực phía Nam, đảm bảo thiết bị vận hành đúng kỹ thuật ngay từ lần đầu tiên.

Phụ kiện tương thích và khả năng mở rộng

Một hệ thống van điều khiển khí nén hoàn chỉnh không chỉ có bộ truyền động mà còn cần các phụ kiện đi kèm để giám sát và điều khiển:

• Van điện từ khí nén (Solenoid Valve): Thường dùng loại 5/2 cho tác động kép và 3/2 cho tác động đơn, điện áp 24VDC hoặc 220VAC.
• Hộp công tắc giới hạn (Limit Switch Box): Model APL-210N hoặc tương đương, giúp báo tín hiệu đóng/mở về phòng điều khiển trung tâm.
• Bộ định vị (Positioner): Dùng cho các ứng dụng cần điều tiết lưu lượng theo góc mở từ 0-90 độ, nhận tín hiệu 4-20mA.
• Bộ lọc tách nước (Air Filter Regulator): Đảm bảo nguồn khí nén sạch và ổn định áp suất ở mức 5-6 bar.

Việc trang bị đầy đủ phụ kiện giúp thiết bị truyền động khí nén hoạt động thông minh hơn, giảm thiểu thời gian kiểm tra thủ công tại hiện trường.

Tại sao nên mua bộ điều khiển Alohan tại TBCNSG?

Công ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn tự hào là đối tác tin cậy của nhiều tập đoàn lớn. Khi lựa chọn sản phẩm Alohan AS Series tại đơn vị chúng tôi, quý khách hàng sẽ nhận được những giá trị vượt trội:

• Cam kết chính hãng: Sản phẩm nhập khẩu trực tiếp từ Hàn Quốc, đầy đủ chứng chỉ CO (Chứng nhận xuất xứ) và CQ (Chứng nhận chất lượng).
• Hàng sẵn kho: Chúng tôi luôn lưu kho số lượng lớn các model từ AS50 đến AS300 để phục vụ nhu cầu thay thế khẩn cấp của các nhà máy.
• Kinh nghiệm thực chiến: Với đội ngũ kỹ thuật am hiểu chuyên sâu, chúng tôi không chỉ bán sản phẩm mà còn tư vấn giải pháp tối ưu nhất cho từng loại môi chất (nước, hơi nóng, hóa chất).
• Bảo hành dài hạn: Chính sách bảo hành 12 tháng theo tiêu chuẩn nhà sản xuất, hỗ trợ đổi trả nếu có lỗi kỹ thuật.
• Hỗ trợ khu vực phía Nam: Giao hàng nhanh chóng và hỗ trợ kỹ thuật tận nơi tại Bình Dương, Đồng Nai, Long An, TP.HCM và các tỉnh lân cận.

Tải Datasheet và yêu cầu báo giá

Để nhận tài liệu kỹ thuật chi tiết (Datasheet) của dòng Alohan AS Series hoặc bản vẽ 2D/3D phục vụ thiết kế, quý khách vui lòng liên hệ trực tiếp với phòng kinh doanh của TBCNSG. Chúng tôi cung cấp bảng báo giá cạnh tranh nhất cho các đơn vị thầu cơ điện, đơn vị gia công sản xuất van và các nhà máy bảo trì.

Đừng ngần ngại liên hệ với chúng tôi để nhận tư vấn về các dòng Pneumatic Actuator chất lượng cao. TBCNSG cam kết mang đến sản phẩm bền bỉ, giúp hệ thống của bạn vận hành ổn định và hiệu quả nhất.

Thông tin liên hệ: Công ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn - Chuyên gia giải pháp van và thiết bị tự động hóa hàng đầu tại Việt Nam.
