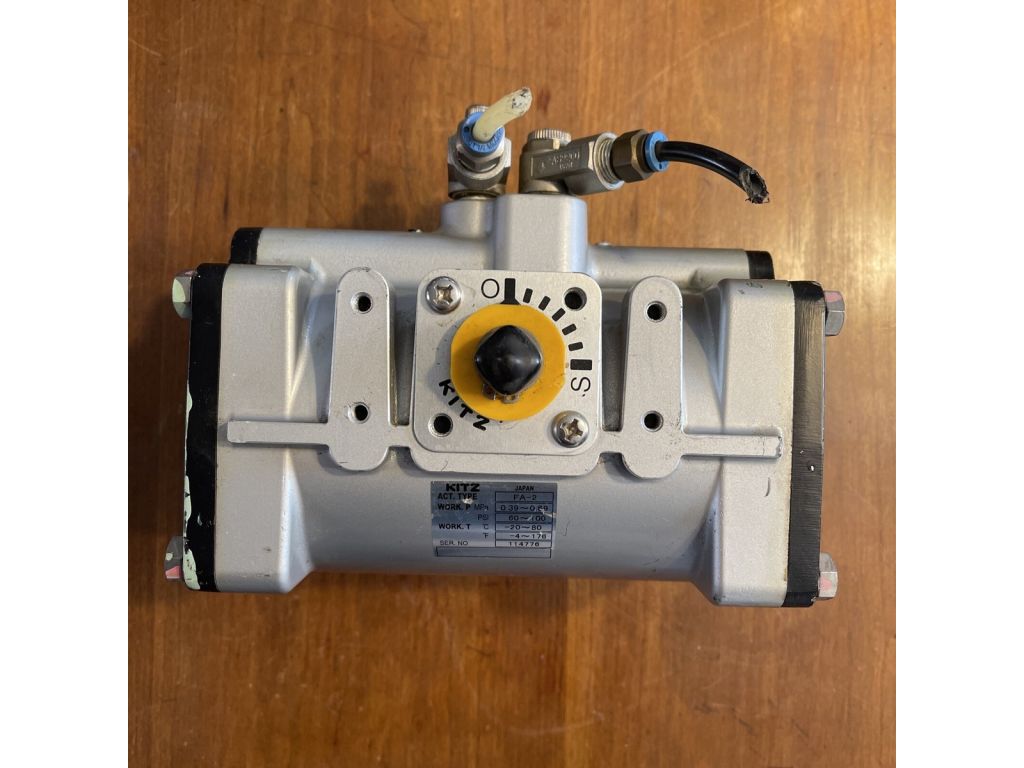

Bộ truyền động khí nén Kitz là đại diện tiêu biểu cho công nghệ chế tạo van và thiết bị truyền động hàng đầu đến từ Nhật Bản. Với hai dòng sản phẩm chiến lược là B Series (Scotch-Yoke) và F Series (Rack and Pinion), Kitz đáp ứng toàn diện từ các ứng dụng van nhỏ gọn trong hệ thống HVAC, xử lý nước, cho đến các hệ thống van công nghiệp cỡ lớn trong nhà máy hóa dầu và năng lượng. Điểm khác biệt lớn nhất của Kitz nằm ở sự đồng bộ hoàn hảo giữa bộ truyền động và thân van do chính hãng sản xuất, đảm bảo độ kín, độ bền và tuổi thọ vượt trội.
Sử dụng khí nén hoặc khí nitơ làm môi chất vận hành, bộ truyền động khí nén Kitz không chỉ an toàn tuyệt đối trong môi trường chống cháy nổ mà còn tối ưu chi phí vận hành so với các dòng truyền động điện. Thiết kế tuân thủ nghiêm ngặt tiêu chuẩn kết nối ISO 5211 cho phép lắp đặt dễ dàng với các phụ kiện như bộ báo vị trí và bộ định vị. Dưới đây là bảng giá chi tiết được phân loại theo từng dòng sản phẩm và kiểu vận hành của Kitz.
1. Bảng Giá Bộ Truyền Động Khí Nén Kitz Dòng F Series (Rack and Pinion) - Tác Động Kép
Dòng F Series sử dụng cơ cấu thanh răng - bánh răng truyền thống, nổi bật với thiết kế nhỏ gọn, tối ưu cho các loại van bi và van bướm cỡ nhỏ đến trung bình của Kitz. Các model FA-1, FA-3 là những mã phổ biến nhất trên thị trường. Dòng này phù hợp cho các ứng dụng cần sự linh hoạt điều khiển và tiết kiệm không gian lắp đặt.
| Model | Mô Men Xoắn (Nm tại 5 bar) | Kích Cỡ Van Tương Thích (Kitz) | Kết Nối ISO 5211 | Vật Liệu Thân | Khoảng Giá Tham Khảo (VNĐ) |
|---|---|---|---|---|---|
| Kitz FA-1 | ~15 Nm | Van bi DN15 - DN25 | F03/F05 | Nhôm đúc sơn Epoxy | 3.200.000 ~ 4.500.000 |
| Kitz FA-2 | ~35 Nm | Van bi DN32 - DN40 | F03/F05 | Nhôm đúc sơn Epoxy | 4.100.000 ~ 5.700.000 |
| Kitz FA-3 | ~70 Nm | Van bi DN50, Van bướm DN40-DN50 | F05/F07 | Nhôm đúc sơn Epoxy | 5.800.000 ~ 8.100.000 |
| Kitz FA-4 | ~140 Nm | Van bướm DN65-DN80 | F07/F10 | Nhôm đúc sơn Epoxy | 8.500.000 ~ 11.900.000 |
| Kitz FA-5 | ~250 Nm | Van bướm DN100-DN125 | F10/F12 | Nhôm đúc sơn Epoxy | 12.500.000 ~ 17.500.000 |
Lưu ý quan trọng: Bảng giá bộ truyền động khí nén Kitz dòng F Series ở trên chỉ mang tính chất tham khảo tại thời điểm khảo sát thị trường. Đây không phải là giá bán thực tế và có thể thay đổi tùy thuộc vào số lượng đơn hàng, tỷ giá đồng Yên và chính sách chiết khấu. Xin vui lòng liên hệ trực tiếp để nhận báo giá chính xác nhất.
2. Bảng Giá Bộ Truyền Động Khí Nén Kitz Dòng B Series (Scotch-Yoke) - Tác Động Đơn Và Kép
Dòng B Series được thiết kế với cơ cấu Scotch-Yoke tách biệt khỏi xi lanh, giúp giảm ma sát trượt và tạo ra mô men xoắn lớn ở hai đầu hành trình. Đây là dòng chủ lực cho các van kích thước lớn (trên 250A) trong công nghiệp nặng. Các model BS (tác động đơn) và BSW (có tích hợp tay quay) là lựa chọn hàng đầu cho hệ thống an toàn và vận hành thủ công dự phòng.
| Model | Kiểu Vận Hành | Mô Men Cực Đại (Nm) | Kích Cỡ Van Khuyến Nghị | Tùy Chọn Tay Quay | Khoảng Giá Tham Khảo (VNĐ) |
|---|---|---|---|---|---|
| Kitz BS-200 | Tác động đơn (Spring Return) | ~1,800 Nm | DN200 - DN300 | Không | 32.000.000 ~ 45.000.000 |
| Kitz BSW-200 | Tác động đơn + Tay quay | ~1,800 Nm | DN200 - DN300 | Có (Tích hợp) | 42.000.000 ~ 58.000.000 |
| Kitz BD-350 | Tác động kép (Double Acting) | ~4,500 Nm | DN350 - DN500 | Không | 68.000.000 ~ 95.000.000 |
| Kitz BDW-350 | Tác động kép + Tay quay | ~4,500 Nm | DN350 - DN500 | Có (Tích hợp) | 85.000.000 ~ 118.000.000 |
| Kitz BS-500 | Tác động đơn (Spring Return) | ~8,000 Nm | DN500 - DN700 | Không | 145.000.000 ~ 195.000.000 |
Ghi chú: Dòng B Series của Kitz thường được sản xuất theo đơn đặt hàng dự án cụ thể do giá trị cao và yêu cầu kỹ thuật đặc thù. Thời gian giao hàng thông thường từ 8 đến 12 tuần kể từ ngày xác nhận đơn hàng. Giá trên là giá FOB tham khảo, chưa bao gồm thuế nhập khẩu, phí vận chuyển và phụ kiện đi kèm. Vui lòng liên hệ để nhận báo giá chính thức.
3. Bảng So Sánh Kỹ Thuật Giữa Dòng F Series Và B Series Của Kitz
Việc lựa chọn giữa dòng F Series và B Series phụ thuộc hoàn toàn vào kích cỡ van và yêu cầu vận hành của hệ thống. Dưới đây là bảng so sánh chi tiết giúp khách hàng có quyết định chính xác, đồng thời đánh giá chất lượng vượt trội của từng dòng sản phẩm.
| Tiêu Chí So Sánh | F Series (Rack and Pinion) | B Series (Scotch-Yoke) |
|---|---|---|
| Cơ cấu truyền động | Thanh răng - Bánh răng | Thanh trượt Scotch-Yoke |
| Phạm vi kích cỡ van | DN15 đến DN150 | DN200 đến DN700+ |
| Đặc tính mô men | Tuyến tính, ổn định trên toàn hành trình | Phi tuyến tính, cực đại tại điểm đầu và cuối |
| Kích thước tổng thể | Nhỏ gọn, trọng lượng nhẹ | Lớn, nặng, yêu cầu không gian lắp đặt rộng |
| Thiết kế xi lanh | Tích hợp liền khối | Tách biệt khỏi cơ cấu truyền động |
| Ma sát trượt | Trung bình | Thấp (Thiết kế giảm ma sát) |
| Ứng dụng điển hình | HVAC, xử lý nước, thực phẩm, van nhỏ | Dầu khí, hóa dầu, van cổng lớn, tải nặng |
| Giá thành | Trung bình | Cao (Cấu tạo phức tạp, vật liệu lớn) |
Đánh giá chất lượng của bộ truyền động khí nén Kitz luôn đứng ở top đầu thế giới. Dòng F Series thể hiện sự tinh xảo trong gia công bánh răng, độ rơ trục cực thấp, vận hành êm ái. Dòng B Series lại cho thấy sức mạnh và độ bền đáng kinh ngạc trong môi trường công nghiệp nặng, nơi các thiết bị thông thường nhanh chóng xuống cấp. Lớp sơn Epoxy trên vỏ nhôm của Kitz có độ bám dính và chống ăn mòn tốt hơn hẳn các dòng sơn tĩnh điện thông thường, phù hợp với môi trường biển và hóa chất.
4. Bảng Phụ Kiện Và Linh Kiện Thay Thế Cho Bộ Truyền Động Khí Nén Kitz
Để đảm bảo hệ thống Kitz luôn hoạt động ở trạng thái tốt nhất, việc sử dụng phụ kiện và linh kiện thay thế chính hãng là yêu cầu bắt buộc. Chúng tôi cung cấp đầy đủ các phụ tùng từ seal kit, van điện từ, đến bộ báo vị trí tương thích hoàn hảo với từng model Kitz.
| Loại Phụ Kiện | Mô Tả / Tương Thích | Model Kitz Hỗ Trợ | Công Dụng | Khoảng Giá Tham Khảo (VNĐ) |
|---|---|---|---|---|
| Seal Kit (Bộ phớt chính hãng) | Phớt NBR / Viton Kitz Genuine | F Series (FA-1 đến FA-5) | Thay thế định kỳ, sửa chữa rò rỉ | 1.200.000 ~ 4.500.000 |
| Seal Kit dòng B | Phớt chịu áp cao, phớt xi lanh | B Series (BS/BD/BSW) | Bảo trì tổng thể dòng Scotch-Yoke | 5.500.000 ~ 18.000.000 |
| Van điện từ Namur | 5/2, 24VDC/220VAC, ATEX | F Series & B Series | Điều khiển cấp khí tự động | 2.100.000 ~ 6.800.000 |
| Limit Switch Box (Bộ báo vị trí) | Kitz LS-01 / LS-02 (Cơ/ Cảm biến) | F Series & B Series | Giám sát vị trí đóng/mở van | 2.800.000 ~ 8.500.000 |
| Bộ lọc điều áp | Kitz FR Series (1/4" - 1/2") | Phụ trợ | Lọc ẩm, bụi, ổn định áp suất | 1.800.000 ~ 4.200.000 |
| Tay quay dự phòng (Handwheel) | Bộ tay quay cơ khí Kitz | B Series (BSW Model) | Vận hành thủ công khi mất khí | 8.500.000 ~ 25.000.000 |
Khuyến cáo: Phớt và linh kiện thay thế cho Kitz cần phải là hàng chính hãng Genuine Parts để đảm bảo độ kín khít và an toàn vận hành, đặc biệt là trong môi trường chống cháy nổ. Việc sử dụng phớt không chính hãng có thể dẫn đến rò rỉ khí, giảm mô men và mất an toàn hệ thống. Thời gian đặt hàng linh kiện Kitz thường từ 2 đến 6 tuần tùy model.
5. Hướng Dẫn Chọn Mua Và Đặt Hàng Bộ Truyền Động Khí Nén Kitz
Để đặt hàng chính xác bộ truyền động khí nén Kitz, đặc biệt là các dòng sản phẩm cao cấp có giá trị lớn, Quý khách hàng cần chuẩn bị đầy đủ các thông tin kỹ thuật dưới đây. Việc lựa chọn sai dòng sản phẩm hoặc mô men có thể dẫn đến thiệt hại lớn về kinh tế và an toàn vận hành.
- Bước 1 - Xác định dòng sản phẩm: Nếu van nhỏ hơn DN150, chọn dòng F Series (FA). Nếu van lớn hơn DN200 hoặc yêu cầu tải nặng, chọn dòng B Series (BS/BD). Nếu cần vận hành thủ công dự phòng, chọn model có ký hiệu W (BSW, BDW).
- Bước 2 - Chọn kiểu vận hành: Cần an toàn Fail-safe chọn tác động đơn (Spring Return - BS). Cần điều khiển linh hoạt hai chiều chọn tác động kép (Double Acting - BD).
- Bước 3 - Tính toán mô men xoắn: Xác định chính xác mô men yêu cầu của van tại áp suất làm việc tối đa. Với van Kitz, có thể tra cứu trực tiếp bảng tương thích của hãng. Với van hãng khác, cần nhân với hệ số an toàn 1.3 đến 1.5.
- Bước 4 - Xác nhận môi chất vận hành: Kitz tiêu chuẩn sử dụng khí nén hoặc khí nitơ. Nếu sử dụng khí đặc biệt, cần báo trước để kiểm tra tính tương thích của phớt và vật liệu.
- Bước 5 - Kiểm tra nhiệt độ môi trường: Phạm vi tiêu chuẩn -20°C đến +80°C. Nếu vượt quá, cần đặt hàng phiên bản phớt đặc biệt (Viton hoặc HNBR).
- Bước 6 - Chọn phụ kiện đồng bộ: Van điện từ, limit switch, bộ lọc điều áp nên được đặt kèm theo đơn hàng chính để đảm bảo đồng bộ và tiết kiệm chi phí vận chuyển.
Sau khi nhận đủ thông tin, chúng tôi sẽ phối hợp với Kitz để gửi bản vẽ kỹ thuật chi tiết và bảng giá chính thức. Đối với dòng F Series, một số model thông dụng có thể có sẵn hàng. Dòng B Series hầu hết được sản xuất theo đơn đặt hàng với thời gian giao hàng tiêu chuẩn từ 8 đến 12 tuần.
Những câu hỏi thường gặp về Bộ Truyền Động Khí Nén Kitz (FAQ)
Bộ truyền động khí nén Kitz sản xuất tại đâu và chất lượng so với các hãng Nhật khác như SMC, CKD như thế nào?
Dòng B Series (Scotch-Yoke) của Kitz có ưu điểm gì so với dòng Rack and Pinion khi dùng cho van lớn?
Bảo trì bộ truyền động khí nén Kitz cần lưu ý những điểm gì đặc biệt?
Bộ truyền động khí nén Kitz có dùng được cho van của các hãng khác không?
Tôi có thể mua riêng bộ tay quay (Handwheel) để gắn thêm vào bộ truyền động Kitz đã có sẵn không?
Thời gian giao hàng của bộ truyền động khí nén Kitz có lâu không và có hàng sẵn kho tại Việt Nam không?
Cam Kết Của Chúng Tôi Về Bộ Truyền Động Khí Nén Kitz
- Cam kết cung cấp bộ truyền động khí nén Kitz Nhật Bản chính hãng 100%, đầy đủ giấy tờ chứng nhận xuất xứ (CO) từ Nhật Bản và chứng nhận chất lượng (CQ) theo từng lô hàng.
- Giá bán cạnh tranh nhất thị trường, chiết khấu sâu cho các đơn vị thi công dự án, nhà máy mua số lượng lớn và đối tác lâu năm.
- Hỗ trợ kiểm tra kỹ thuật, tính toán mô men và chọn model Kitz phù hợp miễn phí, đặc biệt là các dòng Scotch-Yoke phức tạp.
- Bảo hành chính hãng 12 tháng, đổi mới ngay trong 7 ngày nếu phát sinh lỗi kỹ thuật từ nhà sản xuất.
- Cung cấp đồng bộ phụ kiện chính hãng Kitz: van điện từ, limit switch, bộ lọc điều áp, tay quay, giúp hệ thống vận hành hoàn chỉnh và an toàn.
- Đội ngũ kỹ sư giàu kinh nghiệm sẵn sàng hỗ trợ lắp đặt, chạy thử và hướng dẫn bảo trì tận nơi cho các dự án lớn trên toàn quốc.
- Minh bạch về thời gian giao hàng, cập nhật tiến độ thường xuyên cho khách hàng trong suốt quá trình đặt hàng và vận chuyển từ Nhật Bản.
- Hỗ trợ đặt mua các model Kitz đặc biệt, số lượng ít, hàng dự án với thời gian và chi phí tối ưu nhất.
Mọi chi tiết về bộ truyền động khí nén Kitz và các chương trình khuyến mãi hiện hành, Quý khách hàng vui lòng liên hệ trực tiếp để được tư vấn và hỗ trợ báo giá tốt nhất trong thời gian sớm nhất. Chúng tôi trân trọng mọi cơ hội hợp tác và phục vụ Quý khách.
