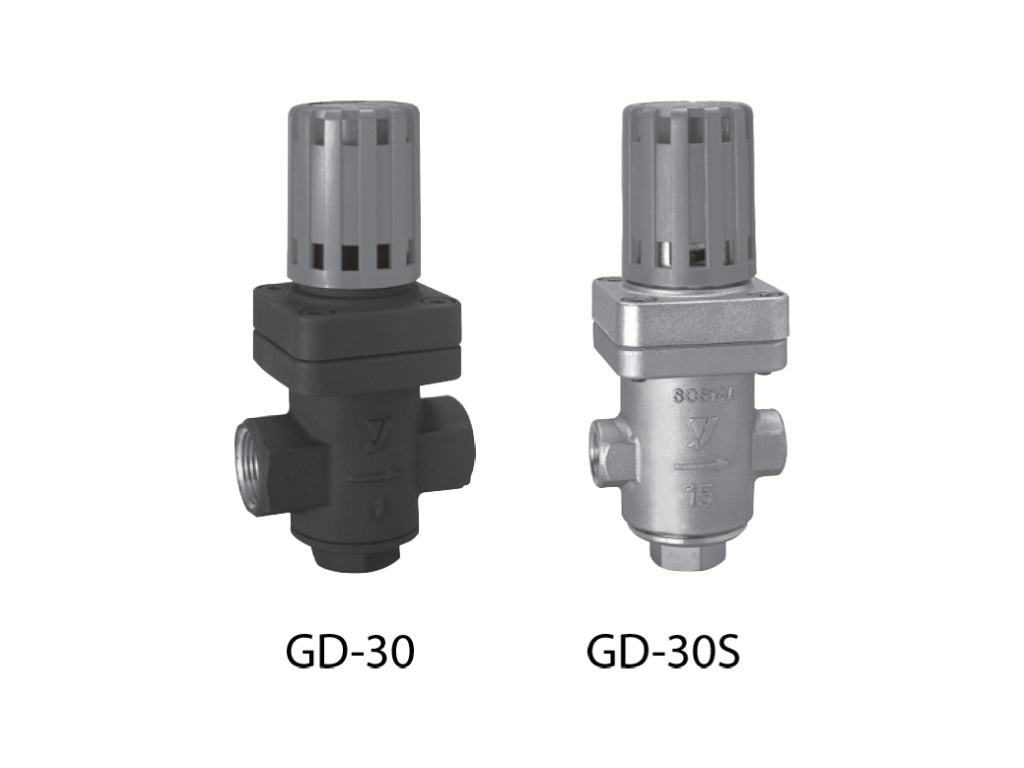

Van giảm áp GD-30 / GD-30S Yoshitake là dòng van giảm áp tác động trực tiếp (Direct Acting) chuyên dụng cho hệ thống hơi nóng (steam). Với thiết kế nhỏ gọn, độ bền vượt trội và khả năng điều chỉnh áp suất chính xác, sản phẩm này là lựa chọn hàng đầu cho các thiết bị nhiệt, máy giặt công nghiệp và hệ thống thực phẩm quy mô nhỏ và vừa. Điểm khác biệt lớn nhất nằm ở vật liệu thân van, giúp người dùng linh hoạt lựa chọn theo môi trường vận hành cụ thể.
Tổng quan về model van giảm áp GD-30 và GD-30S
Dòng sản phẩm này thuộc phân khúc van giảm áp cỡ nhỏ của thương hiệu Yoshitake Nhật Bản. Cấu tạo của van bao gồm màng diaphragm chịu nhiệt và lò xo điều chỉnh nhạy bén, cho phép kiểm soát áp suất đầu ra ổn định ngay cả khi áp suất đầu vào có sự biến động.
- Model GD-30: Sử dụng thân bằng đồng (Bronze), phù hợp cho các ứng dụng hơi nóng thông thường, tối ưu về chi phí đầu tư.
- Model GD-30S: Sử dụng thân bằng thép không gỉ (Stainless Steel), chuyên dùng cho các môi trường có tính ăn mòn hoặc yêu cầu tiêu chuẩn vệ sinh cao như y tế, thực phẩm.
Trong thực tế, đội ngũ kỹ thuật của TBCNSG đã triển khai lắp đặt model GD-30 cho hệ thống lò hơi tại Nhà máy thực phẩm tại KCN Thuận Đạo, Long An. Thiết bị giúp hạ áp từ 0.8 MPa xuống 0.15 MPa để cấp cho bồn nấu, vận hành liên tục 24/7 mà không xảy ra hiện tượng kẹt lò xo hay rò rỉ màng, khẳng định chất lượng vượt trội của thương hiệu Yoshitake.
Thông số kỹ thuật chi tiết
Dưới đây là bảng thông số kỹ thuật chính xác được trích xuất từ tài liệu kỹ thuật của hãng Yoshitake dành cho hai model GD-30 và GD-30S:
| Thông số | Model GD-30 | Model GD-30S |
|---|---|---|
| Môi chất sử dụng | Hơi nóng (Steam) | Hơi nóng (Steam) |
| Áp suất đầu vào | Tối đa 1.0 MPa (10 kgf/cm2) | Tối đa 1.0 MPa (10 kgf/cm2) |
| Áp suất đầu ra | 0.02 - 0.4 MPa | 0.02 - 0.4 MPa |
| Chênh lệch áp suất tối thiểu | 0.05 MPa | 0.05 MPa |
| Tỉ lệ giảm áp tối đa | 10:1 | 10:1 |
| Nhiệt độ làm việc | Tối đa 210°C | Tối đa 210°C |
| Vật liệu thân van | Đồng (Bronze) | Inox (Stainless Steel) |
| Vật liệu đĩa và ghế van | Thép không gỉ (Stainless Steel) | Thép không gỉ (Stainless Steel) |
| Kiểu kết nối | Nối ren PT (BSPT) | Nối ren PT (BSPT) |
Kích thước và bản vẽ kỹ thuật
Thiết kế của van giảm áp Yoshitake GD-30 rất nhỏ gọn, giúp tiết kiệm không gian lắp đặt trong các module máy móc. Các kích thước phổ biến bao gồm 15A (1/2 inch), 20A (3/4 inch), 25A (1 inch). Chiều dài lắp đặt (L) thường dao động từ 80mm đến 95mm tùy theo size van, trọng lượng trung bình chỉ từ 0.9kg đến 1.4kg, rất thuận tiện cho việc bảo trì và thay thế.
Hướng dẫn lắp đặt và vận hành an toàn
Để đảm bảo van giảm áp GD-30S hoạt động bền bỉ và chính xác, kỹ sư tại TBCNSG khuyến nghị quý khách hàng tuân thủ các bước lắp đặt sau:
- Vệ sinh đường ống: Trước khi lắp van, cần thổi sạch các tạp chất, xỉ hàn bên trong đường ống để tránh làm hỏng ghế van.
- Lắp đúng chiều: Lắp van theo đúng chiều mũi tên ký hiệu trên thân van (chiều dòng chảy của hơi nóng).
- Vị trí lắp đặt: Nên lắp van trên đoạn ống nằm ngang. Tránh lắp van ở những nơi có rung động mạnh hoặc nhiệt độ môi trường quá cao.
- Điều chỉnh áp suất: Sử dụng vít điều chỉnh ở phía trên đỉnh van. Vặn theo chiều kim đồng hồ để tăng áp suất đầu ra và ngược lại. Lưu ý điều chỉnh từ từ khi hệ thống đang vận hành.
Phụ kiện tương thích khuyến nghị
Một hệ thống giảm áp tiêu chuẩn không chỉ có van giảm áp. Để bảo vệ van Yoshitake GD-30, bạn nên lắp đặt kèm theo các phụ kiện sau:
- Lọc chữ Y (Y-Strainer): Lắp ngay phía trước van giảm áp để loại bỏ rác và cặn bẩn.
- Bẫy hơi (Steam Trap): Lắp phía trước van để loại bỏ nước ngưng, tránh hiện tượng thủy kích làm hỏng màng van.
- Đồng hồ đo áp suất: Lắp cả trước và sau van để theo dõi hiệu quả giảm áp.
- Van an toàn: Lắp ở phía sau van giảm áp để bảo vệ thiết bị hạ nguồn khi có sự cố quá áp.
Tài liệu Datasheet PDF
Quý khách hàng có nhu cầu tra cứu chi tiết về lưu lượng (Flow Chart) và các thông số kỹ thuật chuyên sâu khác, vui lòng liên hệ bộ phận kỹ thuật của TBCNSG để nhận Datasheet van giảm áp GD-30 / GD-30S Yoshitake bản chính thức từ hãng. Tài liệu cung cấp đầy đủ biểu đồ tính toán size van dựa trên lưu lượng hơi tiêu thụ thực tế.
Yêu cầu báo giá và hỗ trợ kỹ thuật
Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn (TBCNSG) là đơn vị có nhiều năm kinh nghiệm trong lĩnh vực cung cấp thiết bị nhiệt và van công nghiệp. Chúng tôi không chỉ bán sản phẩm mà còn mang đến giải pháp kỹ thuật tối ưu cho hệ thống của bạn.
Khi mua hàng tại TBCNSG, quý khách được cam kết:
- Sản phẩm chính hãng Yoshitake Japan 100%, đầy đủ chứng chỉ CO và CQ.
- Đội ngũ kỹ thuật viên giàu kinh nghiệm, sẵn sàng tư vấn giải pháp lắp đặt và xử lý sự cố.
- Hàng sẵn kho số lượng lớn, giao hàng nhanh chóng trên toàn quốc.
- Chế độ bảo hành chính hãng 12 tháng, hỗ trợ sau bán hàng tận tâm.
Để nhận báo giá cạnh tranh nhất cho model Van giảm áp GD-30 / GD-30S Yoshitake, quý khách vui lòng liên hệ trực tiếp với đội ngũ kinh doanh của chúng tôi. TBCNSG hân hạnh được đồng hành cùng sự phát triển bền vững của quý doanh nghiệp.
