Van Một Chiều YDK Hàn Quốc: Cấu Tạo, Thông Số & Bảng Giá Chi Tiết
Van một chiều YDK là dòng van công nghiệp được nhập khẩu nguyên chiếc từ Hàn Quốc, có chức năng chỉ cho dòng chảy đi theo một hướng nhất định và tự động ngăn dòng chảy ngược trở lại. Nhờ kết cấu đơn giản, độ bền cao và khả năng làm kín tốt, van 1 chiều YDK được sử dụng rộng rãi trong hệ thống cấp thoát nước, cụm bơm phòng cháy chữa cháy, hệ thống HVAC và các trạm bơm công nghiệp.
Bài viết dưới đây tổng hợp đầy đủ thông tin về cấu tạo, nguyên lý hoạt động, phân loại, bảng thông số kỹ thuật và hướng dẫn chọn mua van một chiều YDK chính hãng. Quý khách cần tư vấn kỹ thuật hoặc nhận báo giá chi tiết theo dự án, vui lòng liên hệ Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn để được hỗ trợ nhanh nhất.
1. Tổng quan về thương hiệu van một chiều YDK Hàn Quốc
YDK là thương hiệu van công nghiệp đến từ Hàn Quốc, chuyên sản xuất các dòng van điều tiết và van một chiều phục vụ cho hệ thống nước sạch, nước thải, hệ thống phòng cháy chữa cháy và hệ thống điều hòa thông gió. Sản phẩm của YDK được đánh giá cao nhờ độ hoàn thiện bề mặt tốt, dung sai chế tạo chặt chẽ và tuổi thọ làm việc ổn định trong điều kiện vận hành liên tục.
Các đặc điểm nổi bật của van một chiều YDK:
- Được sản xuất trên dây chuyền đạt tiêu chuẩn quản lý chất lượng ISO 9001.
- Tiêu chuẩn kết nối mặt bích phổ biến: JIS B2220 10K, BS 4504 PN10/PN16, ANSI Class 150.
- Vật liệu thân van chủ yếu là gang xám và gang cầu, phủ sơn Epoxy chống ăn mòn.
- Đĩa van và trục van chế tạo từ inox 304 hoặc inox 316, gioăng làm kín bằng cao su EPDM/NBR.
- Đầy đủ chứng nhận xuất xứ CO và chứng nhận chất lượng CQ khi giao hàng.
Khách hàng có thể tham khảo thêm catalogue van công nghiệp YDK để tra cứu đầy đủ chủng loại và kích thước.
2. Các loại van một chiều YDK phổ biến trên thị trường

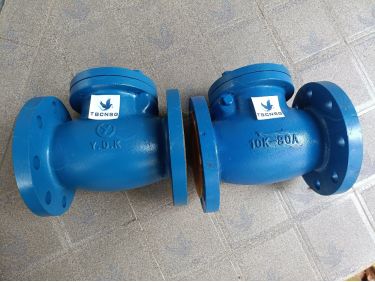

2.1. Van một chiều lá lật YDK (Swing Check Valve)
Van một chiều lá lật YDK có kết cấu dạng mặt bích, lá van dạng đĩa treo trên trục ngang và lật theo dòng chảy. Đây là dòng van được nhận diện dễ nhất nhờ nắp van phía trên có thể tháo rời để bảo trì, vệ sinh đĩa van mà không cần tháo toàn bộ đường ống.
- Dải kích thước phổ biến: DN50 đến DN400.
- Thân van: gang xám hoặc gang cầu, phủ Epoxy.
- Đĩa van: gang bọc cao su NBR/EPDM hoặc inox 304.
- Ứng dụng: hệ thống bơm nước sinh hoạt, xử lý nước thải, tuyến cấp nước trục đứng của tòa nhà.
2.2. Van một chiều cánh bướm YDK (Dual Plate / Butterfly Check Valve)
Van một chiều cánh bướm YDK sử dụng hai cánh van bán nguyệt gập mở nhờ lò xo xoắn inox, thiết kế kẹp Wafer nhỏ gọn giúp tiết kiệm đáng kể không gian và trọng lượng lắp đặt so với van lá lật.
- Dải kích thước phổ biến: DN50 đến DN500.
- Thân van: gang cầu Ductile Iron, phủ Epoxy.
- Cánh van: inox 304 (CF8), lò xo xoắn inox 304.
- Ứng dụng: đường ống không gian hẹp, tòa nhà cao tầng, hệ thống phòng cháy chữa cháy.
2.3. Van một chiều lò xo / van cối YDK (Spring Check Valve / Wafer Check Valve)
Van một chiều lò xo YDK có đĩa van nâng hạ theo phương trục dọc, được trợ lực bởi lò xo nên phản ứng đóng van rất nhanh, giúp hạn chế tối đa hiện tượng búa nước trong đường ống. Thiết kế này phù hợp với các vị trí ngay sau đầu ra của máy bơm áp lực cao hoặc trên tuyến ống thẳng đứng.
- Dải kích thước phổ biến: DN15 đến DN200.
- Vật liệu: gang, đồng thau hoặc inox tùy môi chất.
- Kiểu kết nối: mặt bích, ren hoặc kẹp Wafer.
- Ứng dụng: hệ thống nước, hơi nóng, dung dịch hóa chất nhẹ.
3. Cấu tạo và nguyên lý hoạt động của van 1 chiều YDK
3.1. Cấu tạo chi tiết các bộ phận chính
Van một chiều YDK được cấu thành từ các bộ phận chính dưới đây, mỗi bộ phận đều được lựa chọn vật liệu phù hợp với môi chất và điều kiện vận hành:
| Bộ phận | Vật liệu chế tạo | Chức năng |
|---|---|---|
| Thân van (Body) | Gang cầu FCD hoặc gang xám FC200, sơn phủ Epoxy | Chịu áp lực hệ thống, định hướng dòng chảy |
| Đĩa van / Cánh van (Disc) | Inox 304, inox 316 hoặc gang bọc cao su NBR/EPDM | Đóng mở dòng chảy, tạo bề mặt làm kín |
| Trục van và lò xo (Stem & Spring) | Thép không gỉ inox 304 | Dẫn hướng đĩa van, tạo lực đàn hồi đóng van |
| Gioăng làm kín (Seat) | Cao su EPDM hoặc NBR | Đảm bảo kín nước tuyệt đối khi van đóng |
| Nắp van (Cover) | Gang đúc, bulong inox | Bảo vệ cơ cấu bên trong, hỗ trợ bảo trì |
3.2. Nguyên lý vận hành tự động
Van một chiều YDK hoạt động hoàn toàn tự động dựa trên chênh lệch áp suất của dòng chảy, không cần tay quay hay động cơ điều khiển:
- Trạng thái mở: Khi máy bơm hoạt động, dòng chất lỏng tạo áp lực thắng lực cản của đĩa van và lò xo, đẩy đĩa van mở ra để môi chất lưu thông qua van.
- Trạng thái đóng: Khi máy bơm ngừng hoạt động hoặc dòng chảy có xu hướng quay ngược, áp lực ngược kết hợp lực đàn hồi của lò xo và trọng lực của lá van sẽ đóng chặt đĩa van vào gioăng làm kín, ngăn hoàn toàn dòng chảy ngược.
Trên thân van luôn có mũi tên đúc nổi chỉ hướng dòng chảy. Khi lắp đặt bắt buộc phải đảm bảo mũi tên này trùng với hướng dòng chảy thực tế của hệ thống, nếu lắp ngược van sẽ không hoạt động và gây hỏng bơm.
4. Bảng thông số kỹ thuật tổng hợp van 1 chiều YDK
Bảng dữ liệu dưới đây giúp kỹ sư MEP, nhà thầu và quản lý vật tư tra cứu nhanh các thông số cơ bản của ba dòng van một chiều YDK phổ biến nhất.
| Thông số kỹ thuật | Van lá lật YDK | Van cánh bướm YDK | Van lò xo YDK |
|---|---|---|---|
| Kích thước (Size) | DN50 – DN400 | DN50 – DN500 | DN15 – DN200 |
| Thân van (Body) | Gang cầu / Gang xám | Gang cầu Ductile Iron | Gang / Đồng / Inox |
| Đĩa van (Disc) | Gang bọc cao su / Inox | Inox 304 / CF8 | Inox 304 |
| Áp lực làm việc | PN10, PN16, 10K | PN10, PN16, 10K | PN10, PN16 |
| Nhiệt độ làm việc | -10°C đến 80°C | -10°C đến 90°C | -10°C đến 120°C |
| Kiểu kết nối | Mặt bích (Flanged) | Kẹp Wafer | Mặt bích / Ren / Wafer |
| Tiêu chuẩn kết nối | BS 4504, JIS B2220 10K | Multi-flange (BS, JIS, ANSI) | BS, JIS |
| Môi trường sử dụng | Nước sạch, nước thải nhẹ | Nước sạch, PCCC, HVAC | Nước, hơi, hóa chất nhẹ |
Quý khách cần bảng thông số chi tiết theo từng kích thước DN cụ thể như chiều dài mặt bích, đường kính lỗ bulong, số lượng bulong, vui lòng liên hệ hotline 09 1800 6799 để được gửi catalogue gốc.
5. Hướng dẫn chọn mua và lắp đặt van một chiều YDK đúng kỹ thuật
5.1. Tiêu chí chọn van 1 chiều YDK phù hợp hệ thống
Để chọn đúng van một chiều YDK, người mua cần thực hiện tuần tự bốn bước sau:
- Bước 1: Xác định kích thước đường ống (DN) và tiêu chuẩn mặt bích hiện có của hệ thống, ví dụ JIS 10K hay BS PN16.
- Bước 2: Xác định áp lực vận hành thực tế của hệ thống để chọn cấp áp lực PN10 hoặc PN16 phù hợp.
- Bước 3: Chọn kiểu van theo không gian lắp đặt, van lá lật cho lưu lượng lớn và tổn thất áp suất thấp, van cánh bướm cho không gian hẹp.
- Bước 4: Đánh giá tính chất môi chất như nước sạch, nước thải hay dung dịch có hóa chất nhẹ để chọn vật liệu đĩa van và gioăng làm kín.
5.2. Các lưu ý quan trọng khi thi công lắp đặt
- Lắp đặt đúng chiều mũi tên chỉ hướng dòng chảy đúc nổi trên thân van, tuyệt đối không lắp ngược.
- Đảm bảo khoảng cách tối thiểu từ đầu ra máy bơm đến van để tránh dòng chảy xoáy gây va đập đĩa van và làm hỏng cơ cấu lò xo.
- Van lá lật ưu tiên lắp trên đường ống nằm ngang; van cánh bướm và van lò xo có thể lắp cả phương đứng lẫn phương ngang.
- Siết bulong mặt bích theo trình tự đối xứng và đúng lực siết để tránh biến dạng gioăng làm kín.
- Nên lắp y lọc YDK phía trước van một chiều để bảo vệ đĩa van khỏi dị vật rắn trong đường ống.
6. Báo giá và địa chỉ mua van một chiều YDK chính hãng CO-CQ
Giá van một chiều YDK phụ thuộc vào các yếu tố chính sau: kích thước van (DN càng lớn giá càng cao), vật liệu chế tạo thân van và đĩa van (gang xám, gang cầu hay inox), kiểu kết nối (mặt bích, kẹp Wafer hay ren) và cấp áp lực làm việc (PN10 hay PN16).
Khi mua van một chiều YDK tại Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn (TBCNSG.com), khách hàng được cam kết:
- Sản phẩm chính hãng nhập khẩu trực tiếp từ Hàn Quốc, không phải hàng trôi nổi.
- Đầy đủ chứng nhận xuất xứ CO, chứng nhận chất lượng CQ và catalogue gốc của nhà sản xuất.
- Bảo hành chính hãng 12 tháng theo tiêu chuẩn nhà sản xuất.
- Sẵn kho số lượng lớn các kích thước từ DN50 đến DN300, giao hàng toàn quốc.
- Hỗ trợ tư vấn kỹ thuật, bóc tách khối lượng và báo giá theo dự án.
Quý khách có thể tham khảo thêm các sản phẩm bổ trợ thường được lắp cùng trong cụm bơm như van cổng YDK, van tối YDK, các loại y lọc YDK chính hãng và khớp nối mềm inox để hoàn thiện hệ thống đường ống.
Thông tin liên hệ nhận báo giá:
- Đơn vị cung cấp: Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn
- Địa chỉ: Số 25, Đường Số 1, Khu đô thị trung tâm hành chính Dĩ An, Khu phố Nhị Đồng 2, Phường Dĩ An, Thành phố Hồ Chí Minh
- Điện thoại: 09 1800 6799
- Email: [email protected]
- Website: TBCNSG.com
7. Câu hỏi thường gặp về van một chiều YDK (FAQ)
Van một chiều YDK có dùng được cho hệ thống phòng cháy chữa cháy (PCCC) không?
Có. Các dòng van một chiều cánh bướm và van lá lật YDK đạt cấp áp lực PN16 và 10K được sử dụng rất phổ biến trong các cụm bơm PCCC của tòa nhà và nhà xưởng, giúp ngăn dòng chảy ngược và bảo vệ bơm khi hệ thống ngừng vận hành.
Làm sao để phân biệt van một chiều YDK chính hãng?
Van YDK chính hãng có thân van đúc sắc nét, logo YDK đúc nổi rõ ràng, các ký hiệu DN và PN được đúc nổi trên thân, lớp sơn Epoxy phủ đều không bong tróc, và đi kèm chứng nhận CO-CQ bản gốc hoặc bản sao y công chứng từ nhà cung cấp.
Khi nào nên chọn van một chiều lá lật thay vì van cánh bướm YDK?
Nên chọn van lá lật khi hệ thống cần lưu lượng dòng chảy tối đa, tổn thất áp suất thấp và đường ống có không gian lắp đặt thoải mái. Ngược lại, nên chọn van cánh bướm khi không gian hẹp, cần tối ưu chi phí và trọng lượng lắp đặt.
Van một chiều YDK sản xuất ở đâu?
Van một chiều YDK được sản xuất tại Hàn Quốc và nhập khẩu nguyên chiếc về Việt Nam thông qua các nhà phân phối chính thức, kèm đầy đủ hồ sơ chứng từ nhập khẩu.
Hiện tượng búa nước là gì và van một chiều YDK có khắc phục được không?
Búa nước là hiện tượng áp lực tăng đột ngột trong đường ống khi dòng chảy bị chặn đột ngột. Van một chiều lò xo YDK với phản ứng đóng van nhanh giúp giảm thiểu hiện tượng này. Quý khách có thể tham khảo thêm bài viết hiện tượng búa nước là gì và cách khắc phục để hiểu rõ hơn.
8. Kết luận
Van một chiều YDK Hàn Quốc là giải pháp hiệu quả để kiểm soát dòng chảy một chiều trong hệ thống cấp thoát nước, PCCC và HVAC. Việc lựa chọn đúng chủng loại van lá lật, van cánh bướm hay van lò xo theo kích thước, áp lực và không gian lắp đặt sẽ giúp hệ thống vận hành ổn định, kéo dài tuổi thọ máy bơm và tiết kiệm chi phí bảo trì.
Để nhận báo giá van một chiều YDK chiết khấu cao cho dự án cùng đầy đủ chứng nhận CO-CQ, quý khách vui lòng liên hệ hotline 09 1800 6799 hoặc gửi yêu cầu tới email [email protected]. Đội ngũ kỹ thuật của TBCNSG.com sẵn sàng tư vấn và hỗ trợ quý khách chọn đúng sản phẩm phù hợp với hệ thống.
