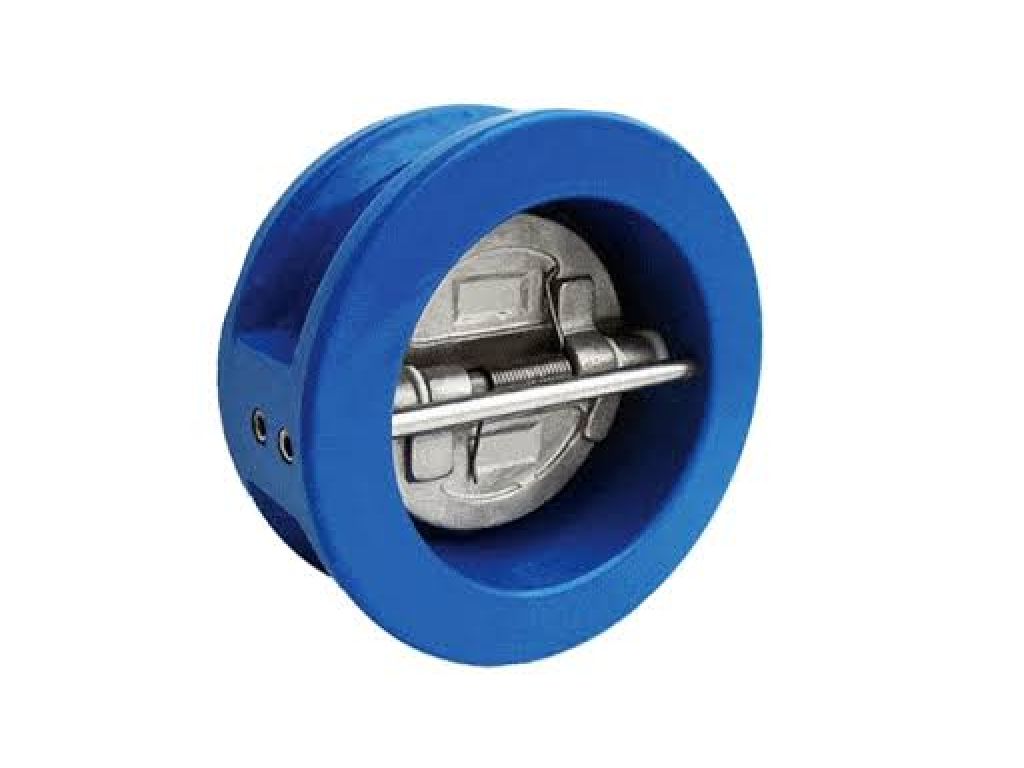

Van 1 Chiều Cánh Bướm YDK KDC-16 Là Gì?
Van 1 chiều cánh bướm YDK KDC-16 là dòng van một chiều có kết cấu đặc biệt, trong đó đĩa van được chế tạo gồm hai phần hình cánh bướm. Hai cánh bướm này gập lại và mở ra quanh một trục lò xo trung tâm đặt ngay giữa thân van. Nhờ cơ cấu này, van chỉ cho dòng chảy đi theo một hướng nhất định, tự động đóng lại khi dòng chảy đảo chiều hoặc khi bơm ngừng hoạt động, ngăn chặn hoàn toàn hiện tượng chảy ngược.
Điểm nổi bật của YDK KDC-16 nằm ở kiểu kết nối wafer (kẹp giữa hai mặt bích). Thay vì có hai mặt bích riêng như van một chiều dạng flange truyền thống, thân van được kẹp trực tiếp giữa hai mặt bích của đường ống và siết chặt bằng bu lông. Cách kết nối này giúp thu gọn tối đa kích thước chiều dày của van, tiết kiệm đáng kể không gian lắp đặt và giảm chi phí vật tư đường ống.
Sản phẩm có dải kích cỡ rất lớn, từ DN50 đến DN1000, đáp ứng hầu hết nhu cầu của các hệ thống đường ống công nghiệp cỡ nhỏ đến cỡ lớn. Với thiết kế mỏng, nhẹ và khả năng đóng mở nhanh, van 1 chiều cánh bướm YDK KDC-16 đặc biệt phù hợp cho không gian hẹp và các hệ thống phòng cháy chữa cháy (PCCC).
Cấu Tạo Và Nguyên Lý Hoạt Động Của Van YDK KDC-16
Cấu tạo các bộ phận chính
- Thân van: Dạng wafer mỏng, được chế tạo bằng gang hoặc thép, có các lỗ bu lông căn theo tiêu chuẩn mặt bích để kẹp trực tiếp giữa hai mặt bích đường ống.
- Đĩa van hai cánh: Gồm hai phần hình cánh bướm đối xứng, có khả năng gập lại khi dòng chảy đi qua và mở ra khi dòng chảy đảo chiều để chặn dòng.
- Trục lò xo trung tâm: Đặt ở giữa thân van, giữ vai trò trục quay cho hai cánh bướm và tạo lực đàn hồi giúp đĩa van tự động trở về vị trí đóng.
- Gioăng làm kín: Đảm bảo độ kín giữa đĩa van với thân van, hạn chế rò rỉ khi van ở trạng thái đóng.
- Chốt và bạc dẫn hướng: Giúp hai cánh bướm quay êm, ổn định và giảm ma sát trong quá trình làm việc.
Nguyên lý hoạt động
Khi dòng chảy đi đúng hướng, áp lực của dòng lưu chất sẽ đẩy hai cánh bướm mở ra quanh trục lò xo trung tâm. Lúc này van ở trạng thái mở hoàn toàn, lưu lượng đi qua gần như không bị cản trở, tổn thất áp suất thấp.
Khi dòng chảy có xu hướng đảo chiều hoặc bơm dừng, lực đàn hồi của lò xo kết hợp với áp lực ngược của chính dòng lưu chất sẽ đẩy hai cánh bướm gập lại, ép sát vào gioăng làm kín và đóng kín đường ống. Quá trình này diễn ra hoàn toàn tự động, không cần tác động bên ngoài, không cần điện hay khí nén điều khiển.
Thông Số Kỹ Thuật Tham Khảo Van 1 Chiều Cánh Bướm YDK KDC-16
| Thông số | Nội dung |
|---|---|
| Model | YDK KDC-16 |
| Loại van | Van một chiều dạng cánh bướm (dual plate check valve) |
| Kiểu kết nối | Wafer, kẹp giữa hai mặt bích |
| Áp lực làm việc | PN16 |
| Dải kích cỡ | DN50 đến DN1000 |
| Cơ cấu đĩa van | Hai cánh bướm gập mở quanh trục lò xo trung tâm |
| Chiều lắp đặt | Ngang hoặc đứng tùy điều kiện đường ống |
| Ứng dụng tiêu biểu | Không gian hẹp, hệ thống phòng cháy chữa cháy, hệ thống bơm |
Lưu ý: Thông số vật liệu thân van, đĩa van, gioăng làm kín có thể thay đổi theo từng lô hàng và yêu cầu cụ thể của khách hàng. Quý khách vui lòng liên hệ trực tiếp để được cung cấp bảng thông số chính xác theo nhu cầu sử dụng.
Ưu Điểm Nổi Bật Của Van 1 Chiều Cánh Bướm YDK KDC-16
Kết cấu wafer siêu mỏng, tiết kiệm không gian
Nhờ kiểu kết nối wafer, chiều dày tổng thể của van được rút gọn tối đa so với van một chiều dạng flange. Điều này đặc biệt quan trọng trong các hệ thống đường ống có không gian chật hẹp, các phòng kỹ thuật, hộp kỹ thuật hoặc các vị trí cải tạo, nâng cấp hệ thống đã có sẵn mà không thể mở rộng khoảng cách giữa hai mặt bích.
Đĩa van hai cánh bướm đóng mở nhanh
Do đĩa van chia thành hai phần và quay quanh trục lò xo trung tâm, hành trình đóng mở của van rất ngắn, tốc độ đóng nhanh, giảm thiểu hiện tượng nước va (water hammer) trong đường ống. Lực đàn hồi của lò xo giúp van đóng kín ngay khi dòng chảy ngừng hoặc đảo chiều.
Dải kích cỡ rộng từ DN50 đến DN1000
Với dải kích cỡ lớn, sản phẩm có thể đáp ứng từ các tuyến ống nhánh nhỏ đến các tuyến ống chính có đường kính lớn trong nhà máy, khu công nghiệp, tòa nhà cao tầng. Đây là lợi thế lớn giúp đồng bộ chủng loại van trên toàn bộ hệ thống.
Phù hợp chuyên biệt cho hệ thống PCCC
Trong hệ thống phòng cháy chữa cháy, van một chiều có vai trò ngăn nước chảy ngược về bể chứa hoặc về bơm khi bơm ngừng hoạt động, đảm bảo cột áp và lưu lượng luôn sẵn sàng tại các họng chữa cháy. Van 1 chiều cánh bướm YDK KDC-16 với kết cấu gọn nhẹ, đóng mở nhanh và độ kín cao là lựa chọn phù hợp cho các vị trí này, đặc biệt trong các phòng bơm có diện tích hạn chế.
Hoạt động tự động, không cần nguồn điều khiển
Van hoạt động hoàn toàn dựa trên áp lực dòng chảy và lực đàn hồi lò xo, không cần điện, không cần khí nén, không cần hệ thống điều khiển tự động hóa. Nhờ đó chi phí đầu tư ban đầu và chi phí bảo trì đều thấp, độ tin cậy cao trong thời gian dài.
Ứng Dụng Thực Tế Của Van YDK KDC-16
- Hệ thống phòng cháy chữa cháy: Lắp trên đường ống đẩy của bơm chữa cháy, đường ống cấp nước cho họng chữa cháy, hệ thống sprinkler, ngăn nước chảy ngược về bể hoặc về bơm.
- Hệ thống cấp thoát nước: Ngăn dòng chảy ngược trong các tuyến ống bơm nước sạch, nước thải, nước tuần hoàn.
- Hệ thống điều hòa thông gió (HVAC): Lắp trên đường ống nước lạnh, nước giải nhiệt của cụm chiller.
- Nhà máy, khu công nghiệp: Sử dụng trong các hệ thống bơm công nghiệp, đường ống hơi, đường ống lưu chất có yêu cầu chặn dòng ngược.
- Tòa nhà cao tầng, trung tâm thương mại: Lắp tại các phòng kỹ thuật có không gian hạn chế, cần van gọn nhẹ và đóng mở nhanh.
Lưu Ý Khi Lắp Đặt Van 1 Chiều Cánh Bướm Wafer
- Kiểm tra chiều mũi tên chỉ hướng dòng chảy trên thân van, đảm bảo lắp đúng chiều so với hướng dòng lưu chất trong đường ống.
- Hai mặt bích hai bên phải đồng tâm, khoảng cách và số lỗ bu lông phải khớp với thân van.
- Sử dụng bu lông có chiều dài phù hợp, siết lực đều theo hình sao để tránh biến dạng thân van và rò rỉ.
- Vệ sinh sạch mặt bích và đường ống trước khi lắp, loại bỏ cặn bẩn, hàn xỉ có thể làm kẹt cánh bướm.
- Van có thể lắp ở vị trí ngang hoặc đứng, tuy nhiên nên tuân theo khuyến nghị của nhà sản xuất cho từng điều kiện cụ thể.
- Kiểm tra khả năng đóng mở tự do của hai cánh bướm trước khi siết chặt hoàn toàn các bu lông.
Vì Sao Nên Chọn Van 1 Chiều Cánh Bướm YDK KDC-16 Tại Thiết Bị Công Nghiệp Sài Gòn
Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn là đơn vị chuyên cung cấp các sản phẩm van công nghiệp, đồng hồ nước, đồng hồ áp suất và thiết bị công nghiệp chất lượng cao. Chúng tôi phân phối van 1 chiều cánh bướm YDK KDC-16 với đầy đủ dải kích cỡ từ DN50 đến DN1000, đáp ứng nhanh nhu cầu của các công trình dân dụng, công nghiệp và đặc biệt là hệ thống phòng cháy chữa cháy.
- Sản phẩm chính hãng, có đầy đủ thông số kỹ thuật và chứng từ liên quan.
- Dải kích cỡ đa dạng, sẵn hàng cho các đơn hàng nhỏ lẻ đến dự án lớn.
- Đội ngũ kỹ thuật tư vấn lựa chọn van phù hợp theo lưu lượng, áp lực và điều kiện lắp đặt thực tế.
- Hỗ trợ giao hàng toàn quốc, đúng tiến độ công trình.
- Chế độ bảo hành và hỗ trợ sau bán hàng rõ ràng.
