Van Một Chiều Toyo Nhật Bản: Phân Loại, Thông Số Kỹ Thuật & Bảng Giá Chính Hãng

Van một chiều Toyo là dòng thiết bị được các kỹ sư M&E, nhà thầu MEP và bộ phận mua hàng của nhà máy lựa chọn khi cần một giải pháp chặn dòng chảy ngược ổn định, tuổi thọ cao và có đầy đủ chứng từ xuất xứ. Bài viết dưới đây tổng hợp chi tiết cấu tạo, nguyên lý hoạt động, mã hàng, thông số kỹ thuật, hướng dẫn chọn và lắp đặt van 1 chiều Toyo, kèm bảng tra kích thước tham khảo và quy trình kiểm tra hàng chính hãng.

1. Tổng Quan Về Van Một Chiều Toyo (Toyo Red-White Valve)

1.1. Thương hiệu van Toyo Nhật Bản và vị thế tại thị trường Việt Nam

Toyo là thương hiệu van công nghiệp xuất phát từ Nhật Bản, gắn liền với thương hiệu Red-White Valve Corp trong hệ thống phân phối toàn cầu. Sản phẩm được sản xuất trên dây chuyền đúc và gia công cơ khí chính xác, kiểm tra theo tiêu chuẩn công nghiệp Nhật Bản JIS (Japanese Industrial Standards), trong đó mặt bích tuân theo JIS B2220 với các cấp áp phổ biến 5K, 10K, 16K, 20K. Chính vì vậy, van Toyo tương thích tốt với hệ đường ống và thiết bị nhập khẩu tại Việt Nam, đặc biệt trong các dự án có yêu cầu nghiệm thu khắt khe về chủng loại và chứng chỉ chất lượng.

Vai trò cốt lõi của van một chiều Toyo là chỉ cho lưu chất đi theo một hướng nhất định, tự động đóng khi dòng chảy có xu hướng đảo chiều. Thiết bị này bảo vệ máy bơm khỏi hiện tượng quay ngược, ngăn dội áp và búa nước, đồng thời cách ly các nhánh hệ thống khi cần bảo trì. Trong các trạm bơm cấp nước, hệ PCCC, hệ hơi nóng hay hệ Chiller, van một chiều thường được xem là chi tiết có chi phí thấp nhưng ảnh hưởng trực tiếp đến độ an toàn của toàn hệ thống.

1.2. Ưu điểm vượt trội của dòng van 1 chiều Toyo

• Gia công chính xác, đóng kín tốt: bề mặt đĩa van và mặt đệm được mài rà, đảm bảo độ kín khi đóng, hạn chế rò rỉ ở áp suất làm việc danh định.
• Hạn chế búa nước: nhờ thiết kế hành trình đĩa van và lò xo phản hồi hợp lý ở dòng cánh bướm, thời gian đóng được rút ngắn, giảm xung áp trên đường ống.
• Đa dạng vật liệu: thân gang FC200, gang cầu FCD, đồng Bronze, đồng thau Brass, inox SUS304 và SUS316 đáp ứng từ nước sạch, nước thải đến hơi nóng và hóa chất.
• Độ bền cơ học cao: kết cấu thân dày, hệ trục và chốt định vị chắc chắn, phù hợp vận hành liên tục trong môi trường công nghiệp.
• Dải kích thước rộng: từ DN15 (1/2 inch) đến DN300 (12 inch), đáp ứng cả tuyến ống nhỏ trong tòa nhà và tuyến ống lớn tại nhà máy.

2. Phân Loại Van 1 Chiều Toyo Phổ Biến Trên Thị Trường

2.1. Van một chiều lá lật Toyo (Swing Check Valve)

Cấu tạo và nguyên lý: đĩa van dạng lá được treo trên một chốt ghim nằm ngang phía trên thân van. Khi có dòng chảy thuận, áp lực lưu chất đẩy lá van mở ra quanh trục. Khi dòng chảy ngừng hoặc đảo chiều, lá van tự đóng lại nhờ trọng lực và áp lực ngược. Kết cấu này cho tổn thất áp suất thấp, phù hợp với lưu lượng lớn và môi chất có lẫn cặn.

Model tiêu biểu:

• Toyo 430E: thân gang FC200, đĩa gang hoặc đồng, mặt bích JIS 10K, dải kích thước DN50 đến DN300, dùng cho nước sạch, nước tuần hoàn, nước thải.
• Toyo 435J: biến thể lá lật thân gang cho tuyến ống áp lực cao hơn, mặt bích JIS 10K, ứng dụng trong trạm bơm và hệ thống công nghiệp.

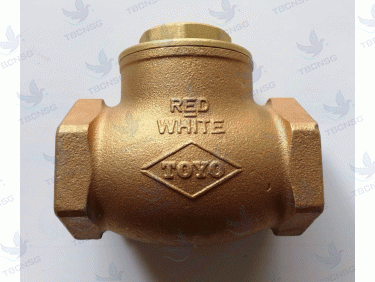

• Toyo 234 và 236A: thân đồng, kết nối ren BSPT, chuyên dùng cho đường ống nhỏ DN15 đến DN50 trong hệ cấp nước, hệ nhiệt và thiết bị phụ trợ.
• Toyo 150SCOS: dòng van một chiều thân thép hoặc inox, chịu áp và nhiệt cao, phù hợp hơi nóng và môi trường khắc nghiệt.

Ứng dụng: hệ thống cấp thoát nước, trạm bơm công nghiệp, tuyến ống lưu lượng lớn, đầu đẩy máy bơm cấp nước sinh hoạt và bơm PCCC.

2.2. Van một chiều cánh bướm Toyo (Dual Plate / Wafer Check Valve)

Cấu tạo và nguyên lý: hai cánh đĩa dạng nửa vòng gập vào nhau quanh trục giữa, được hỗ trợ bởi lò xo inox. Khi có dòng thuận, hai cánh mở song song với dòng chảy; khi dòng ngược, lò xo ép hai cánh đóng lại rất nhanh. Kết cấu wafer giúp van mỏng, nhẹ, lắp kẹp giữa hai mặt bích nên tiết kiệm không gian.

Model tiêu biểu:

• Toyo 440: thân gang, đĩa đồng, đệm làm kín NBR, kết nối kiểu wafer kẹp bích JIS 10K hoặc PN16, dải kích thước DN50 đến DN300.
• Toyo 443B: thân gang, đĩa đồng hoặc inox, lò xo inox SUS304 chịu lực, phù hợp hệ có yêu cầu đóng nhanh và tần suất đảo chiều lớn.

Ứng dụng: hệ HVAC, tòa nhà cao tầng, phòng kỹ thuật có không gian lắp đặt hẹp, tuyến ống Chiller và hệ bơm tuần hoàn.

2.3. Van một chiều lá nâng và lò xo Toyo (Lift Check / Spring Check Valve)

Cấu tạo và nguyên lý: đĩa van trượt thẳng đứng theo trục dẫn hướng, nâng lên khi có dòng thuận và được lò xo đẩy về vị trí đóng khi dòng ngược. Hành trình ngắn giúp van đóng nhanh, phù hợp môi chất khí và hơi có tốc độ dòng lớn.

Model tiêu biểu: Toyo 230A thân đồng nối ren dùng cho tuyến ống nhỏ; dòng Toyo UN là dòng lift check vật liệu inox hoặc thép cao cấp cho ứng dụng áp lực cao.

Ứng dụng: đường ống khí nén, hơi nóng (steam), hệ thống làm lạnh áp lực cao và các trạm thiết bị yêu cầu độ kín cao.

3. Bảng Thông Số Kỹ Thuật Tổng Hợp Các Model Van 1 Chiều Toyo

Bảng dưới đây tổng hợp các tiêu chí kỹ thuật quan trọng giúp kỹ sư tra cứu nhanh mã hàng tương ứng với môi chất và điều kiện làm việc. Các giá trị áp lực và nhiệt độ là mức tham chiếu theo công bố của hãng, cần đối chiếu catalogue và chứng chỉ CO CQ của từng lô hàng trước khi đưa vào bản vẽ thiết kế.

3.1. Bảng tra kích thước tham khảo dòng lá lật mặt bích JIS 10K

Kích thước dưới đây dùng để ước lượng không gian lắp đặt và tính toán đường ống sơ bộ. Khi thi công, cần đối chiếu trực tiếp bản vẽ mặt bích JIS B2220 theo cấp áp tương ứng và catalogue của lô hàng thực tế.

4. Ứng Dụng Thực Tế Trong Các Hệ Thống Công Nghiệp

• Hệ thống PCCC và trạm bơm nước sinh hoạt: van một chiều lắp trên đầu đẩy của bơm để chặn dòng hồi, chống dội áp làm hỏng cánh bơm và động cơ khi bơm dừng đột ngột. Với hệ PCCC, việc chọn đúng van giúp duy trì áp lực đường ống và tránh báo động giả.
• Hệ thống lò hơi và phân phối hơi nóng: van một chiều lá nâng hoặc lá lật vật liệu thép, inox được dùng để ngăn hơi quay ngược về lò, bảo vệ nồi hơi và thiết bị trao đổi nhiệt.
• Hệ thống xử lý nước thải và hóa chất nhẹ: ưu tiên thân gang hoặc inox tùy nồng độ ăn mòn, kết hợp lọc Y phía trước để bảo vệ đĩa van khỏi cặn rắn.
• Hệ thống điều hòa trung tâm Chiller và HVAC: van cánh bướm wafer Toyo 440 và 443B giúp tiết kiệm không gian phòng kỹ thuật, đóng nhanh khi bơm tuần hoàn dừng.

5. Hướng Dẫn Chọn Mua Van 1 Chiều Toyo Chuẩn Kỹ Thuật

Bước 1: Xác định môi chất. Nước sạch, nước thải, hơi nóng, khí nén hay hóa chất là yếu tố quyết định vật liệu và kiểu van. Môi chất có cặn nên dùng lá lật; hơi nóng nên dùng lá nâng hoặc lá lật inox.

Bước 2: Chọn vật liệu thích hợp. Đồng cho tuyến ống nhỏ DN15 đến DN50; gang cho nước và Chiller; inox cho hóa chất và hơi nóng.

Bước 3: Xác định áp suất vận hành. Đối chiếu áp làm việc thực tế với cấp danh định JIS 10K, Class 125, Class 150 hoặc PN16 và luôn chọn cấp áp lớn hơn áp làm việc tối đa của hệ thống.

Bước 4: Kiểm tra kiểu kết nối. Xác định nối ren BSPT hay nối bích JIS B2220, kiểu wafer kẹp bích; đồng thời kiểm tra khoảng không gian trống để lắp đặt và tháo lắp bảo trì.

6. Hướng Dẫn Lắp Đặt Và Bảo Trì Van Một Chiều Toyo Đúng Cách

• Quan sát mũi tên chỉ hướng dòng chảy: trên thân van luôn có ký hiệu Direction Flow Arrow. Lắp sai hướng sẽ khiến van không đóng được và gây va đập thủy lực.
• Khoảng cách tối thiểu sau máy bơm: nên bố trí van cách đầu ra của bơm hoặc sau co uốn tối thiểu khoảng 5 lần đường kính ống (5D) để dòng chảy ổn định trước khi tác động lên đĩa van.
• Lắp trên ống ngang và ống đứng: van lá lật ưu tiên lắp trên ống ngang với trục chốt nằm ngang. Khi lắp trên ống đứng với dòng chảy hướng lên, nên dùng van có lò xo phản hồi hoặc van lá nâng để đảm bảo đóng kín.
• Bảo trì định kỳ: kiểm tra đệm làm kín NBR hoặc PTFE, vệ sinh cặn bẩn trong thân van, kiểm tra độ mài mòn của chốt và đĩa van sau các chu kỳ vận hành lớn.

7. Báo Giá Van Một Chiều Toyo Nhật Bản Chính Hãng & Địa Chỉ Cung Cấp Uy Tín

Giá van một chiều Toyo phụ thuộc vào kích thước DN, vật liệu thân và đĩa, kiểu kết nối, cấp áp và biến động tỷ giá nhập khẩu. Các dòng phổ biến như van một chiều gang lá lật Toyo 430E, van 1 chiều cánh bướm Toyo 440 hay van 1 chiều đồng ren Toyo 230A thường có mức giá khác nhau rõ rệt theo kích cỡ, vì vậy cần báo giá theo đúng mã hàng và số lượng của dự án.

Checklist nghiệm thu và phân biệt hàng chính hãng:

• Logo Toyo hoặc Red-White đúc nổi rõ nét trên thân van, không bị mờ nhòe hay mài sửa.
• Chứng chỉ CO (Certificate of Origin) do phòng thương mại cấp, thể hiện xuất xứ Nhật Bản khớp với số lô hàng.
• Chứng chỉ CQ (Certificate of Quality) kèm kết quả kiểm tra áp và vật liệu.
• Bộ chứng từ nhập khẩu đầy đủ gồm Bill of Lading, Packing List, Invoice và tem nhãn phụ theo quy định.
• Bề mặt sơn phủ đều, ren và mặt bích không có ba via, đệm làm kín nguyên vẹn.

Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn là đơn vị cung cấp van công nghiệp, đồng hồ nước, đồng hồ áp suất và thiết bị công nghiệp chất lượng cao. Quý khách có nhu cầu tra mã van Toyo tương đương cho bản vẽ, nhận catalogue và bảng giá mới nhất, vui lòng liên hệ:

• Địa chỉ: Số 25, Đường Số 1, Khu đô thị trung tâm hành chính Dĩ An, Khu phố Nhị Đồng 2, Phường Dĩ An, Thành phố Hồ Chí Minh
• Điện thoại: 09 1800 6799
• Email: [email protected]

Đội ngũ kỹ thuật hỗ trợ đọc bản vẽ, đối chiếu tiêu chuẩn mặt bích JIS B2220, tư vấn chọn vật liệu theo môi chất và cung cấp đầy đủ chứng từ CO CQ cho hồ sơ nghiệm thu. Chính sách giao hàng toàn quốc, bảo hành 12 đến 24 tháng tùy dòng sản phẩm.

Tham khảo thêm tổng quan các dòng van công nghiệp Toyo chính hãng, hoặc xem cách kết hợp cùng van cửa Toyo và lọc Y Toyo để bảo vệ toàn diện trạm bơm. Nếu cần so sánh thêm, mời xem bài so sánh van 1 chiều Toyo với van 1 chiều Kitz Nhật Bản và mẫu chứng chỉ CO CQ van Toyo nhập khẩu.

8. Câu Hỏi Thường Gặp (FAQ) Về Van 1 Chiều Toyo

Van 1 chiều Toyo lá lật lắp đứng được không?

Có thể lắp, nhưng cần lưu ý chiều dòng chảy. Với dòng chảy hướng lên, trọng lực không hỗ trợ đóng van nên nên chọn loại có lò xo phản hồi hoặc van lá nâng. Với dòng chảy hướng xuống, van lá lật thường làm việc tốt hơn. Trong mọi trường hợp, cần bố trí khoảng thẳng tối thiểu trước và sau van để dòng chảy không bị xoáy.

Phân biệt van 1 chiều Toyo Nhật Bản chính hãng và hàng giả, hàng nhái thế nào?

Dựa vào bốn yếu tố: dấu đúc logo trên thân van, độ chính xác của ren và mặt bích, bộ chứng từ CO CQ khớp số lô, và trọng lượng thực tế so với catalogue. Hàng nhái thường có thành van mỏng hơn, sơn phủ không đều và không cung cấp được chứng từ đầy đủ.

Nên dùng van 1 chiều Toyo hay van 1 chiều Kitz cho hệ thống hơi nóng?

Cả hai thương hiệu đều đáp ứng tốt nếu chọn đúng vật liệu và cấp áp. Với hơi nóng, ưu tiên dòng lá nâng hoặc lá lật có đĩa và đệm chịu nhiệt như inox hoặc PTFE. Việc chọn thương hiệu nên căn cứ vào tiêu chuẩn mặt bích của hệ thống, yêu cầu hồ sơ nghiệm thu và tiến độ cấp hàng thực tế.

Van 1 chiều Toyo 430E dùng cho môi trường nào?

Toyo 430E thân gang mặt bích JIS 10K phù hợp nước sạch, nước tuần hoàn và nước thải ở điều kiện nhiệt độ vừa phải. Không nên dùng cho hóa chất ăn mòn mạnh hoặc hơi quá nhiệt.

Van 1 chiều cánh bướm Toyo 440 có đệm làm kín bằng gì?

Dòng Toyo 440 thường dùng đệm NBR, phù hợp nước lạnh và Chiller ở dải nhiệt độ thông thường. Với môi chất nóng hơn, cần chọn biến thể đệm chịu nhiệt cao hơn và kiểm tra lại dải nhiệt độ cho phép trong catalogue.
