Trong hệ thống đường ống cấp nước, PCCC hay xử lý nước thải, việc kiểm soát chiều dòng chảy và bảo vệ máy bơm khỏi hiện tượng chảy ngược là yêu cầu bắt buộc. Van một chiều lá lật YDK Hàn Quốc là một trong những giải pháp được các kỹ sư M&E và nhà thầu cơ điện lựa chọn phổ biến nhờ kết cấu đĩa lật góc lớn, tổn thất áp suất thấp và khả năng hạn chế búa nước hiệu quả. Bài viết dưới đây tổng hợp đầy đủ thông số kỹ thuật, cấu tạo, nguyên lý hoạt động, bảng giá tham khảo và hướng dẫn lắp đặt chi tiết để anh/chị thuận tiện đưa vào hồ sơ thiết kế và bảng dự toán vật tư.

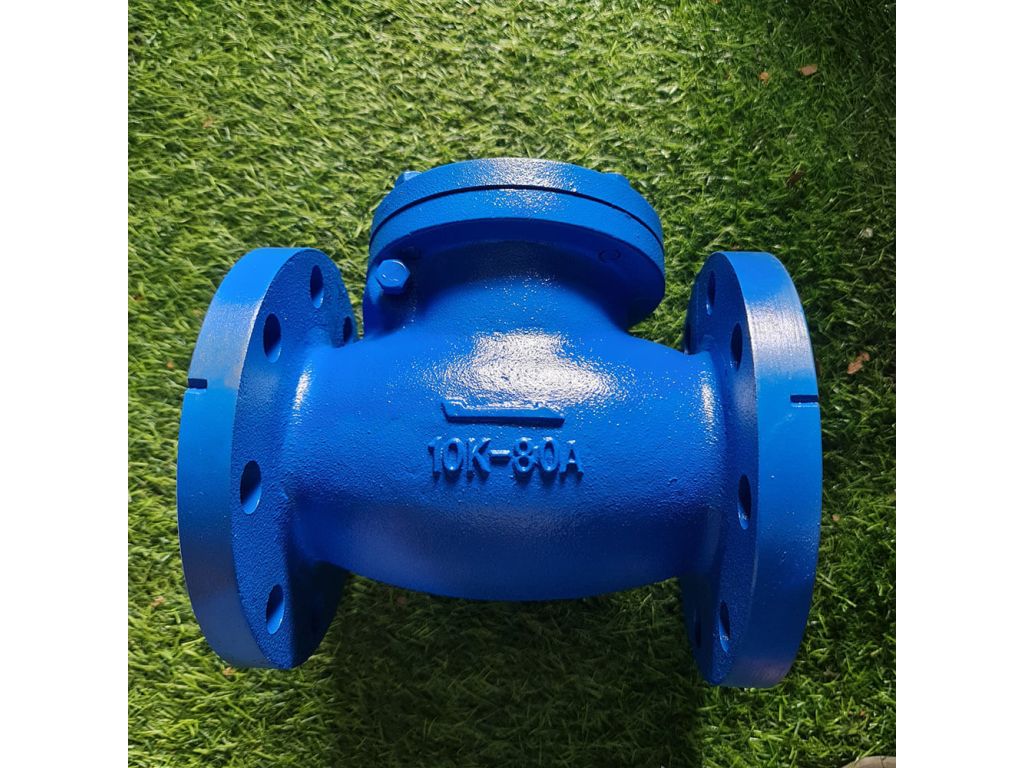

Van một chiều lá lật YDK (hay còn gọi là van 1 chiều lá lật YDK, YDK swing check valve) là loại van chỉ cho phép dòng môi chất chảy theo một hướng nhất định và tự động ngăn hoàn toàn dòng chảy ngược khi áp lực phía sau lớn hơn áp lực phía trước. Bộ phận làm kín là một đĩa van dạng lá (disc) được treo lệch tâm trên trục bản lề (hinge pin) nằm ở phần trên của thân van. Khi có dòng chảy thuận, đĩa bị đẩy lật lên tạo ra tiết diện lưu thông gần như toàn phần; khi dòng chảy dừng hoặc đảo chiều, đĩa tự lật về vị trí đóng nhờ trọng lực bản thân kết hợp áp suất ngược.
Chức năng chính của van trong hệ thống đường ống gồm: ngăn dòng chảy ngược bảo vệ máy bơm và thiết bị phía sau; giữ cột áp cho đường ống khi bơm dừng; cách ly các nhánh tuyến khi cần bảo trì; hạn chế hiện tượng nhiễm bẩn chéo giữa các nguồn nước khác nhau trong cùng một hệ thống.
YDK là thương hiệu van công nghiệp có xuất xứ Hàn Quốc, nổi tiếng với dòng van mặt bích phục vụ hệ thống cấp thoát nước và PCCC. Các sản phẩm chủ lực của YDK gồm van một chiều lá lật, van một chiều cánh bướm, van cổng gang, van bướm và các loại van điều khiển bằng tay gạt. Ưu điểm của dòng van YDK là giá thành hợp lý so với các thương hiệu châu Âu nhưng vẫn đảm bảo độ kín, độ bền và tính tương thích cao với tiêu chuẩn mặt bích phổ biến tại Việt Nam như BS 4504 PN16, JIS 10K và DIN.
Tại thị trường Việt Nam, van lá lật YDK được nhập khẩu nguyên chiếc, có đầy đủ chứng chỉ CO/CQ và tem nhãn dập nổi trên thân van. Đây là cơ sở để các chủ đầu tư, đơn vị tư vấn giám sát nghiệm thu vật tư đưa vào công trình. Anh/chị có thể tham khảo thêm nhóm các loại van 1 chiều công nghiệp và danh mục van công nghiệp YDK Hàn Quốc để so sánh chủng loại trước khi chốt phương án.
| Thông số | Giá trị |
|---|---|
| Dải kích thước danh nghĩa | DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN500, DN600 |
| Áp lực làm việc danh nghĩa | PN10, PN16 (tùy size và tiêu chuẩn bích) |
| Áp lực thử thân van | 1,5 lần áp lực danh nghĩa |
| Áp lực thử độ kín | 1,1 lần áp lực danh nghĩa |
| Nhiệt độ môi chất làm việc | 0°C đến 80°C (với gioăng EPDM) |
| Môi chất sử dụng | Nước sạch, nước thải, nước tuần hoàn, dung dịch trung tính, không ăn mòn mạnh |
| Kiểu kết nối | Mặt bích hai đầu (flanged) |
| Kiểu đĩa van | Đĩa lật nghiêng (swing type), góc mở lớn |
| Chiều lắp đặt | Ngang hoặc đứng, dòng chảy từ dưới lên trên với ống đứng |
| Tiêu chuẩn mặt bích | BS 4504 PN16, JIS B2220 10K, DIN (theo yêu cầu) |
| Chứng từ đi kèm | CO, CQ, hóa đơn VAT, bảo hành 12 tháng |
Van lá lật YDK được chế tạo theo tiêu chuẩn thiết kế mặt-đối-mặt DIN 3202 (series F6 đối với van một chiều mặt bích), cho phép lắp lẫn với nhiều loại van cùng dải kích thước trên thị trường mà không cần thay đổi khoảng chờ giữa hai mặt bích.
Khi lập hồ sơ thiết kế, kỹ sư cần xác định rõ tiêu chuẩn bích của đường ống để đặt hàng đúng chủng loại. Việc chọn sai tiêu chuẩn bích sẽ dẫn tới lệch số lỗ bu lông hoặc lệch khoảng cách tâm lỗ, phải gia công lại mặt bích tại công trường. Anh/chị có thể tham khảo thêm mặt bích thép tiêu chuẩn BS PN16 để đối chiếu kích thước.
Bạn cần tải Catalog và bản vẽ CAD van 1 chiều lá lật YDK chính hãng cho hồ sơ thiết kế? Liên hệ kỹ sư tư vấn ngay qua hotline 09 1800 6799.
| Bộ phận | Vật liệu | Ghi chú |
|---|---|---|
| Thân van (Body) | Gang xám FG200 hoặc gang cầu FCD450 | Phủ sơn Epoxy chống ăn mòn, chiều dày lớp phủ 200 - 250 micron |
| Đĩa lật (Disc) | Inox 304 hoặc gang phủ EPDM | Tùy phương án, đĩa inox cho độ bền cao hơn với nước có độ ăn mòn nhẹ |
| Gioăng làm kín (Seat) | Cao su EPDM hoặc NBR | EPDM chịu nhiệt tốt hơn, NBR chịu dầu tốt hơn |
| Trục bản lề (Hinge pin) | Thép không gỉ SS304/SS410 | Đảm bảo đĩa lật êm, không kẹt sau thời gian dài sử dụng |
| Nắp van (Bonnet) | Gang đúc, liên kết mặt bích | Tháo rời để kiểm tra, vệ sinh đĩa van |
| Bu lông, đai ốc | Thép mạ kẽm hoặc inox | Chống gỉ trong môi trường ẩm |
Van một chiều lá lật YDK gồm bốn cụm chi tiết chính. Thứ nhất là thân van dạng trụ tròn hai đầu mặt bích, bên trong có gân định hướng dòng chảy và đế làm kín. Thứ hai là đĩa lật nghiêng được gắn trên trục bản lề lệch tâm về phía trên, bề mặt tiếp xúc có gioăng cao su để đảm bảo độ kín khi đóng. Thứ ba là trục bản hề (hinge pin) làm bằng thép không gỉ, đóng vai trò tâm quay cho đĩa van và thường được cố định bằng chốt hoặc ren. Thứ tư là nắp van (bonnet) liên kết với thân bằng bu lông mặt bích, cho phép tháo rời để kiểm tra, vệ sinh hoặc thay gioăng mà không cần cắt đường ống.
Ngoài ra, một số kích thước lớn còn có thêm tay đòn hoặc chốt hãm phục vụ khóa đĩa van ở vị trí mở khi cần bảo trì hệ thống phía sau.
Ở trạng thái bình thường, đĩa van ở vị trí đóng nhờ trọng lượng bản thân. Khi máy bơm khởi động, áp lực dòng chảy tác động lên mặt đĩa tạo mô men quay quanh trục bản lề, đĩa lật mở ra một góc lớn (có thể tới 80 - 85 độ) và gần như song song với thành ống, nhờ đó tiết diện lưu thông gần bằng tiết diện ống và tổn thất áp suất ở mức thấp nhất.
Khi máy bơm dừng, vận tốc dòng chảy giảm về không, đĩa van tự hạ xuống nhờ trọng lực. Nếu có dòng chảy ngược xuất hiện, áp suất phía sau sẽ ép đĩa vào đế làm kín, tạo lực đóng kín hoàn toàn. Chính cơ chế đóng hai lớp (trọng lực cộng áp suất ngược) này giúp van lá lật YDK chống chảy ngược hiệu quả ngay cả khi áp lực đường ống thay đổi đột ngột.
Búa nước là hiện tượng áp lực tăng vọt trong đường ống khi dòng chảy bị chặn đột ngột, thường xảy ra khi máy bơm dừng hoặc van đóng quá nhanh. Xung áp này có thể làm nứt đường ống, hỏng gioăng mặt bích và phá hủy cánh bơm. Với van lá lật, hành trình đóng của đĩa van tương đối ngắn và diễn ra theo cung quay, kết hợp với khoảng hành trình tự do trước khi đĩa tiếp xúc đế làm kín, giúp giảm tốc độ đóng và hạn chế xung áp so với các loại van đóng nhanh.
Để tăng hiệu quả bảo vệ, van lá lật YDK thường được lắp ngay sau đầu đẩy máy bơm, kết hợp với bình tích áp hoặc van xả áp để triệt tiêu xung áp còn lại trên tuyến ống dài.
Nhờ đĩa van lật gần như song song với thành ống khi mở hoàn toàn, hệ số cản dòng chảy của van lá lật thấp hơn đáng kể so với van một chiều cánh bướm hoặc van một chiều kiểu piston. Điều này giúp giảm chi phí điện năng bơm, duy trì lưu lượng thiết kế và hạn chế hiện tượng sụt áp trên các tuyến ống dài.
Nắp van được liên kết với thân bằng bu lông mặt bích nên kỹ thuật viên có thể tháo nắp để kiểm tra bề mặt đĩa, gioăng làm kín và trục bản lề mà không phải tháo van ra khỏi đường ống. Đây là ưu điểm rất quan trọng với các hệ thống nước thải hoặc nước có lẫn cặn, khi đĩa van thường xuyên bám cặn và cần vệ sinh định kỳ.
Thân van được phủ lớp Epoxy dày giúp chống ăn mòn trong môi trường ẩm, nước có độ pH trung tính và nước thải công nghiệp. Kết hợp với gioăng EPDM và bề mặt đế làm kín được gia công chính xác, van đảm bảo độ kín khi đóng, hạn chế rò rỉ ngược làm nhiễm bẩn nguồn nước hoặc làm quay ngược bánh công tác của bơm.
Trong trạm bơm cấp nước, van lá lật YDK được lắp trên đường ống đẩy của mỗi tổ máy bơm nhằm ngăn nước từ bể chứa hoặc từ tuyến ống chung chảy ngược về bơm khi bơm dừng. Với các trạm bơm tăng áp cho tòa nhà cao tầng, van giúp duy trì cột áp và bảo vệ bơm không bị quay ngược, giảm hao mòn phớt và vòng bi.
Trong hệ thống PCCC, van một chiều lá lật được dùng phổ biến trên đường ống đẩy của bơm chữa cháy, bơm bù áp và trên các nhánh cấp nước cho họng nước vách tường. Yêu cầu kỹ thuật là van phải có độ kín tốt để không thất thoát áp lực trong hệ thống thường trực và phải có chứng từ CO/CQ phục vụ nghiệm thu PCCC.
Van lá lật YDK còn được dùng trong các trạm bơm nước thải, đường ống tuần hoàn nước làm mát, hệ thống xử lý nước cấp cho lò hơi và các tuyến ống dẫn dung dịch trung tính. Với môi chất là nước thải có lẫn cặn, kiểu đĩa lật có ưu thế hơn van cánh bướm vì ít bị kẹt cặn ở khe đĩa.
Bảng giá dưới đây mang tính chất tham khảo, áp dụng cho van một chiều lá lật YDK mặt bích tiêu chuẩn BS PN16 hoặc JIS 10K, thân gang phủ Epoxy, đĩa inox hoặc gang bọc EPDM. Đơn giá chưa bao gồm VAT và có thể thay đổi theo biến động tỷ giá và vật liệu.
| Kích thước (DN) | Áp lực danh nghĩa | Khoảng giá tham khảo (VNĐ) |
|---|---|---|
| DN50 | PN16 / 10K | 1.150.000 - 1.450.000 |
| DN65 | PN16 / 10K | 1.550.000 - 1.950.000 |
| DN80 | PN16 / 10K | 1.950.000 - 2.450.000 |
| DN100 | PN16 / 10K | 2.750.000 - 3.400.000 |
| DN125 | PN16 / 10K | 3.900.000 - 4.800.000 |
| DN150 | PN16 / 10K | 5.100.000 - 6.300.000 |
| DN200 | PN16 / 10K | 7.900.000 - 9.800.000 |
| DN250 | PN10 / PN16 | Liên hệ báo giá |
| DN300 | PN10 / PN16 | Liên hệ báo giá |
| DN350 - DN600 | PN10 / PN16 | Liên hệ báo giá theo khối lượng dự án |
Nhận báo giá van 1 chiều lá lật YDK Hàn Quốc với chiết khấu dự án ưu đãi cho đại lý và nhà thầu M&E. Gọi ngay hotline 09 1800 6799 hoặc gửi bảng khối lượng vật tư qua email [email protected].
Với đường ống nằm ngang, van lá lật YDK nên được lắp sao cho trục bản hề nằm ở phía trên của thân van, đĩa van lật lên trên khi mở. Đây là tư thế tiêu chuẩn giúp đĩa van tự đóng bằng trọng lực và giảm mài mòn trục.
Với đường ống đứng, nguyên tắc bắt buộc là chỉ lắp van khi dòng chảy đi từ dưới lên trên. Trong trường hợp này, trọng lực của đĩa van cùng chiều với lực đóng, đảm bảo đĩa tự hạ xuống đế khi bơm dừng. Tuyệt đối không lắp van lá lật trên tuyến ống đứng có dòng chảy đi từ trên xuống, vì khi đó trọng lực đĩa van sẽ chống lại hành trình mở, đĩa không mở hết được và van sẽ không thể đóng kín khi dòng chảy ngược. Trường hợp bắt buộc phải dùng cho dòng chảy xuống, cần chuyển sang phương án van một chiều cánh bướm hoặc van một chiều kiểu lò xo.
Với hệ thống nước sạch, nên kiểm tra van định kỳ 6 đến 12 tháng một lần. Với hệ thống nước thải hoặc nước có nhiều cặn, tần suất kiểm tra nên rút ngắn còn 3 đến 6 tháng. Nội dung kiểm tra gồm: mở nắp van để xem bề mặt đĩa và gioăng có bị mài mòn, rách hay bám cặn; kiểm tra độ rơ của trục bản lề; kiểm tra hiện tượng rò rỉ ngược bằng cách quan sát chiều quay của đồng hồ đo hoặc cảm nhận dòng chảy khi bơm dừng. Khi phát hiện gioăng bị rách hoặc đĩa bị ăn mòn, cần thay thế để tránh mất khả năng chống chảy ngược.
| Tiêu chí | Van một chiều lá lật YDK | Van một chiều cánh bướm YDK |
|---|---|---|
| Nguyên lý đóng | Đĩa lật quay quanh trục bản lề phía trên | Hai cánh bướm gập vào nhau quanh trục giữa |
| Chiều dài mặt-đối-mặt | Dài hơn, chiếm nhiều không gian tuyến ống | Ngắn hơn, phù hợp không gian hố van chật |
| Tổn thất áp lực | Thấp, hệ số cản nhỏ khi mở hoàn toàn | Cao hơn do kết cấu trục và hai cánh nằm giữa dòng chảy |
| Khả năng chống búa nước | Tốt hơn nhờ hành trình đóng theo cung quay | Đóng nhanh hơn, xung áp cao hơn trong một số trường hợp |
| Khả năng chịu cặn bẩn | Tốt, ít bị kẹt cặn ở khe đĩa | Dễ bị kẹt cặn tại khe hai cánh |
| Giá thành tham khảo | Cao hơn ở cùng kích thước | Thấp hơn, tiết kiệm chi phí vật tư |
| Bảo dưỡng | Tháo nắp kiểm tra đĩa dễ dàng | Thường phải tháo van khỏi tuyến ống |
Với trạm bơm cấp nước có lưu lượng lớn, tuyến ống dài và yêu cầu tiết kiệm điện năng bơm, nên ưu tiên van một chiều lá lật YDK. Với các hố van có không gian hạn chế, đường ống kích thước nhỏ trong nhà hoặc hệ thống không yêu cầu khắt khe về tổn thất áp lực, van một chiều cánh bướm là phương án tiết kiệm chi phí hợp lý. Anh/chị có thể tham khảo thêm van 1 chiều cánh bướm YDK để so sánh trực tiếp thông số và giá thành.
Khi chọn đơn vị cung cấp van lá lật YDK, anh/chị nên kiểm tra các tiêu chí sau: hàng có sẵn trong kho với dải kích thước DN50 đến DN600 để đáp ứng tiến độ công trình; có chứng chỉ CO/CQ bản gốc hoặc sao y công chứng; tem nhãn và logo YDK dập nổi trực tiếp trên thân van; chính sách bảo hành tối thiểu 12 tháng; có hóa đơn VAT và hỗ trợ hồ sơ nghiệm thu.
Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn là đơn vị chuyên cung cấp van công nghiệp, đồng hồ nước, đồng hồ áp suất và thiết bị công nghiệp chất lượng cao. Chúng tôi cam kết hàng chính hãng, đầy đủ chứng từ CO/CQ, hỗ trợ kỹ sư tư vấn bản vẽ M&E, đọc bảng khối lượng vật tư và báo giá nhanh trong ngày. Đơn hàng được giao toàn quốc, đóng gói cẩn thận, có hỗ trợ giao tận chân công trình.
Anh/chị cũng có thể tham khảo thêm nhóm van cổng gang YDK và phương án thay thế van 1 chiều lá lật DHC Hàn Quốc để có thêm lựa chọn về giá và tiến độ giao hàng.
Đơn vị phân phối van công nghiệp YDK Hàn Quốc hàng đầu Việt Nam - kho sẵn hàng đủ DN50 đến DN600, chứng chỉ CO/CQ đầy đủ, bảo hành 12 tháng. Gửi bảng khối lượng vật tư để nhận báo giá cạnh tranh nhất qua hotline 09 1800 6799.
Van lá lật YDK tiêu chuẩn sử dụng thân gang phủ Epoxy, đĩa inox 304 hoặc gang bọc EPDM, phù hợp với nước sạch, nước thải, nước tuần hoàn và dung dịch trung tính. Với hóa chất ăn mòn mạnh như axit, kiềm đậm đặc hoặc dung môi, không nên dùng van gang vì lớp phủ và gioăng có thể bị phá hủy. Trường hợp này cần chuyển sang van thân nhựa PVC, CPVC hoặc van inox 316 với gioăng PTFE để đảm bảo tuổi thọ.

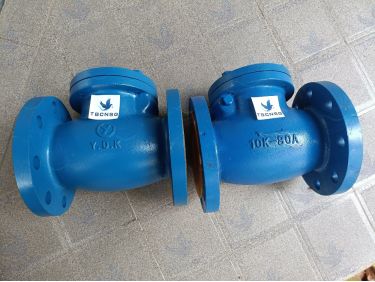

Van YDK chính hãng có các đặc điểm nhận dạng sau: logo YDK và tên thương hiệu được dập nổi trực tiếp trên thân gang đúc, không phải dạng tem dán; các thông số kích thước DN và áp lực PN được dập nổi rõ nét, sắc cạnh; bề mặt sơn Epoxy đều màu, không có bọt khí hay vết chảy; trục bản hề và đĩa van được gia công chính xác, không có ba via; đi kèm chứng chỉ CO/CQ và tem niêm phong của nhà nhập khẩu. Nên yêu cầu nhà cung cấp cho xem chứng từ nhập khẩu và kiểm tra trực tiếp sản phẩm trước khi nhận lô hàng lớn.
Cần thay gioăng hoặc đĩa van khi phát hiện một trong các dấu hiệu: nước chảy ngược rõ rệt khi bơm dừng; đồng hồ đo lưu lượng hoặc đồng hồ nước quay ngược; có tiếng gõ lạch cạch liên tục tại van khi hệ thống đang chạy; bề mặt gioăng bị rách, cứng hóa hoặc bong tróc sau khi mở nắp kiểm tra; đĩa van bị ăn mòn hoặc biến dạng. Thông thường với hệ thống nước sạch, gioăng EPDM có tuổi thọ từ 3 đến 5 năm tùy điều kiện vận hành; với nước thải có cặn, thời gian này có thể ngắn hơn.
