Van giảm áp Venn RD-44N
- Giá bán: Liên hệ nhận báo giá
- Danh mục: Van giảm áp Pressure regulator valve
- Thương hiệu: Venn
- Bảo hành: Có
- Hỗ trợ giao hàng: Có
Thông tin sản phẩm
Van giảm áp Venn RD-44N là một thiết bị cơ khí được sử dụng để giảm áp suất của dòng chảy chất lỏng, thường là nước. Van được lắp đặt trên đường ống dẫn nước vào nhà, giúp giảm áp lực nước từ đường ống cấp nước chính xuống áp lực phù hợp với nhu cầu sử dụng trong gia đình.
Thông số kỹ thuật
- Loại van: Van giảm áp cấp nước đến cửa
- Đường kính danh nghĩa: 20 (3/4 inch)
- Lưu chất áp dụng: Nước máy / nước nóng
- Nhiệt độ lưu chất: 5 đến 90 ° C
- Áp suất đầu vào: 1.0MPa trở xuống
- Phạm vi áp suất điều chỉnh thứ cấp (áp suất cài đặt): L: 0,05-0,12MPa (0,08MPa)
- Tỷ lệ giảm áp tối đa: 10: 1
- Chênh lệch áp suất tối thiểu trước và sau van: 0,02MPa
Cấu tạo
Van giảm áp Venn RD-44N được cấu tạo từ các bộ phận chính sau:
- Thân van: Được làm bằng đồng thau, có khả năng chịu áp lực cao và chống ăn mòn.
- Đĩa và màng: Được làm bằng EPDM, có độ bền cao và chịu được nhiệt độ lên đến 90 ° C.
- Bộ điều chỉnh áp suất: Được sử dụng để điều chỉnh áp suất đầu ra của van.
- Van một chiều: Được sử dụng để ngăn dòng chảy ngược.
Nguyên lý hoạt động
Van giảm áp Venn RD-44N hoạt động dựa trên nguyên lý cân bằng lực. Khi áp suất đầu vào của van lớn hơn áp suất đầu ra, đĩa và màng sẽ bị đẩy lên, làm giảm lưu lượng dòng chảy. Khi áp suất đầu vào giảm xuống, đĩa và màng sẽ hạ xuống, cho phép dòng chảy đi qua van.
Ưu điểm
- Khả năng giảm áp lực nước hiệu quả, giúp bảo vệ các thiết bị sử dụng nước trong gia đình.
- Cấu tạo chắc chắn, bền bỉ, có thể sử dụng trong nhiều năm.
- Giá thành hợp lý, phù hợp với nhu cầu của nhiều gia đình.
Nhược điểm
- Cần được lắp đặt bởi thợ chuyên nghiệp để đảm bảo an toàn.
Ứng dụng
Van giảm áp Venn RD-44N được sử dụng rộng rãi trong các hộ gia đình, nhà chung cư, tòa nhà văn phòng,... để giảm áp lực nước từ đường ống cấp nước chính xuống áp lực phù hợp với nhu cầu sử dụng.
Lưu ý khi sử dụng
- Van giảm áp Venn RD-44N chỉ được sử dụng cho nước máy hoặc nước nóng.
- Không sử dụng van để giảm áp lực nước cho các thiết bị có áp lực hoạt động thấp hơn áp suất đầu ra của van.
- Cần vệ sinh van định kỳ để đảm bảo van hoạt động hiệu quả.
Bảo hành
Van giảm áp Venn RD-44N được bảo hành chính hãng 12 tháng.
Thông số kỹ thuật
| Model | RD-44N type L (P, B, C) |
RD-44N type M (P, B, C) |
RD-44N type H (P, B, C) |
| Size | 20 | ||
| Applicable fluid | Water and hot water | ||
| Applicable temperature |
5 - 90 Deg.C (In using core at connection applicable temperature will be 5 - 40 Deg.C) |
||
| Applicable primary pressure |
Max. 1.0MPa | ||
| Adjustable secondary pressure |
0.05 - 0.12MPa | 0.11 - 0.23MPa | 0.22 - 0.30MPa |
| Rated flow | 50 l/min(pressure differential across the disc is over 0.1MPa) | ||
| Maximum reducing rate |
10 : 1 | ||
| Minimum pressured differential across the disc |
0.02MPa | ||
| Materials | Body : Cast bronze, Diaphragm and Disc : Synthetic rubber | ||
| End connection | P(Male unions) : Screwed JIS R3/4 B(Female unions with pipe end core) : Screwed JIS Rc3/4 C(Male union and female union) : Screwed JIS R3/4 |
||
| Download | Catalog | ||

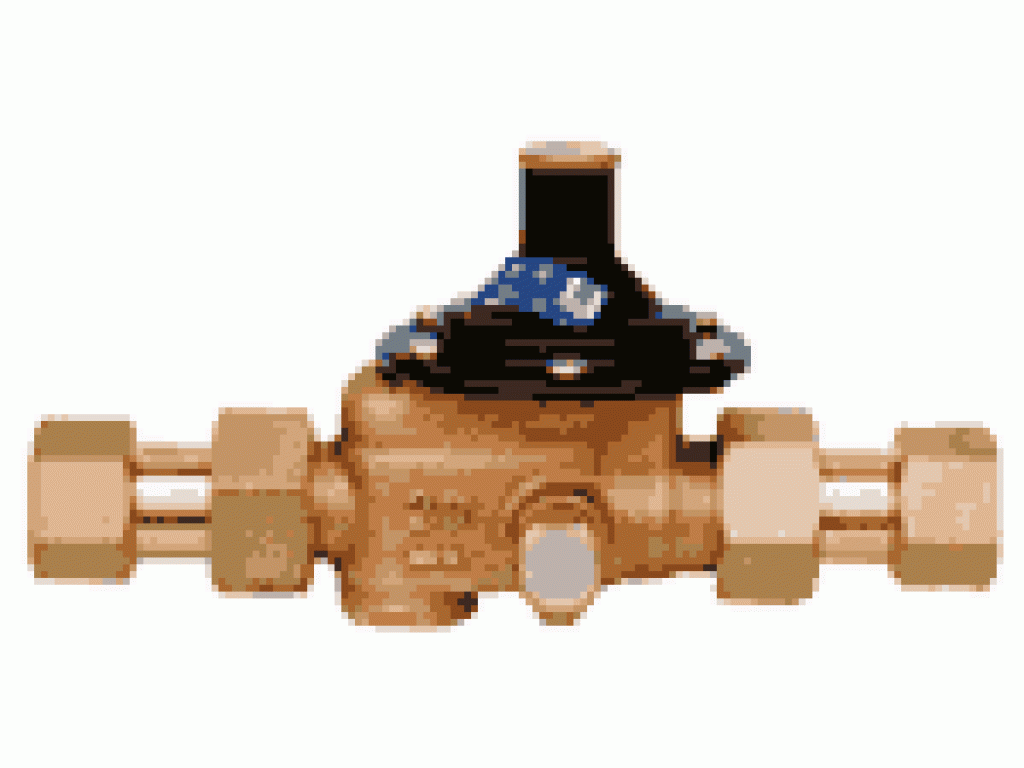

Hình ảnh sản phẩm
