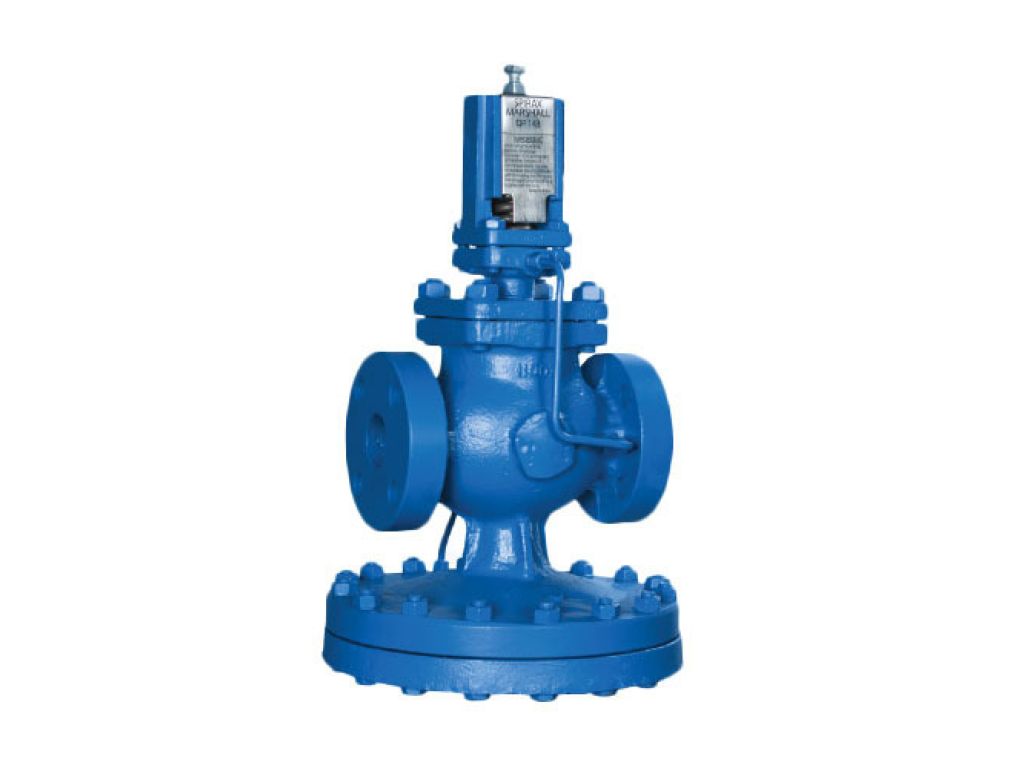

Van giảm áp Spirax Sarco 25P

Thông tin sản phẩm

Van giảm áp Spirax Sarco 25P (Pilot Operated Pressure Regulator) có các kích cỡ từ ½" đến 4". Van giảm áp Model 25P chính hãng từ Spirax Sarco được nhập khẩu và phân phối tại Việt Nam bởi Cty CỔ PHẦN ĐẦU TƯ XUẤT NHẬP KHẨU THIẾT BỊ CÔNG NGHIỆP SÀI GÒN

Spirax Sarco 25P Bộ điều chỉnh áp suất là một dòng linh hoạt gồm các bộ điều chỉnh áp suất tự tác động với bộ điều khiển điều khiển và các van chính có thể hoán đổi cho hầu hết các ứng dụng hơi nước.

Các tùy chọn bao gồm:

  • Giảm áp suất (25P)
  • Giảm áp suất kết hợp với ghi đè bật/tắt điện (25PE)
  • Bộ điều chỉnh áp suất ngược (25BP)

Được thiết kế dành cho ngành công nghiệp, 25-Series mang đến sự linh hoạt và đơn giản. Các lò xo có mã màu, có thể hoán đổi cho nhau cho phép thay đổi nhanh chóng và dễ dàng phạm vi áp suất xuôi dòng mà không cần phải cách ly van hoặc ngắt đường hơi.

Sê-ri 25 có các kích cỡ từ 1/2” đến 6” với các kết nối bắt vít và mặt bích. Các ứng dụng điển hình bao gồm giảm áp suất đường ống chính hoặc yêu cầu độ chính xác kiểm soát cao.

Van giảm áp Spirax Sarco 25P được sử dụng rộng rãi trong hệ thống hơi nước, có thể thực hiện kiểm soát áp suất chính xác và ổn định bất kể sự thay đổi của áp suất hơi đầu vào hoặc biến động của tải trọng hạ lưu.

Một trong những tính năng nổi bật của van giảm áp Spirax Sarco 25 là việc lắp đặt hoặc hoán đổi một hoặc nhiều van thí điểm trên cùng một thân van. Trong các đồng nghiệp giải nén ổn định, bạn có thể đạt được kiểm soát nhiệt độ, kiểm soát áp suất ngược dòng và điều khiển công tắc từ xa. Chờ đợi. Các van thay đổi chức năng này có thể được cung cấp tại thời điểm giao hàng hoặc được lắp ráp đơn giản tại chỗ.

Nguyên lý làm việc của van giảm áp Spirax Sarco 25P

Hình Minh Hoạ
Hình Minh Hoạ

Vị trí bình thường của van giảm áp 25p trước khi khởi động là van chính được đóng lại và van điều khiển được mở bằng lực lò xo. Hơi nước đi vào buồng màng chính thông qua van thí điểm và một phần hơi nước chảy ra ngoài qua lỗ điều khiển. Khi hơi nước chảy vào từ van thí điểm lớn hơn hơi nước chảy ra từ lỗ điều khiển, áp suất điều khiển trong buồng màng chính tăng lên và van chính được mở. Khi hơi nước chảy qua van chính của van giảm áp 25, sự gia tăng áp suất hạ lưu tác động lên phần dưới của màng dẫn hướng thông qua phản hồi của ống cảm ứng.

Lực này cân bằng với lực nén của lò xo ở phần trên của màng ngăn, do đó van thí điểm 25P dần dần đóng lại và tiết lưu. Duy trì áp suất trong buồng màng chính và kiểm soát việc mở van chính để cung cấp một lượng hơi thích hợp. Điều chỉnh lò xo trên màng ngăn của van thí điểm 25P để thay đổi áp suất đặt ở hạ lưu. Khi không cần hơi nước, áp suất của ống cảm ứng tăng lên và van điều khiển được đóng lại và áp suất điều khiển được giải phóng khỏi lỗ điều khiển, do đó van chính được đóng chặt.

Lựa chọn van giảm áp Spirax Sarco 25P

  1. Xác định hơi ngược dòng P1 (barg), áp suất hơi hạ lưu cài đặt P2 (barg) và lưu lượng hơi tối đa kg / h;
  2. Xác định tầm cỡ của van giảm áp từ sơ đồ lựa chọn sau;
  3. Xác định vật liệu và phương pháp kết nối của thân van.

Ví dụ cách xác định

Hai ví dụ về hơi nước bão hòa và hơi nước quá nhiệt sau đây được sử dụng để giải thích cách sử dụng lưu đồ này.

Hơi bão hòa

Tốc độ dòng chảy là 5000kg / h, áp suất ngược dòng là 8barg và áp suất giảm xuống 5barg.
Từ giao điểm của 5barg áp suất hạ lưu và đường cong 8barg áp suất ngược dòng là đường nằm ngang, từ giao điểm trở xuống ta thấy lưu lượng của van giảm áp 3" (DN80) là 5900kg/h, trong đó là van giảm áp 25p nhỏ nhất.

Hơi quá nhiệt

Do thể tích riêng của hơi quá nhiệt cao nên dữ liệu trong biểu đồ lựa chọn van giảm áp Spirax Sarco 25p cần được hiệu chỉnh.Hệ
số hiệu chỉnh cho độ quá nhiệt là 55°C là 0,95 và hệ số hiệu chỉnh cho độ quá nhiệt là 100°C là 0,9.
Như vậy đối với van giảm áp 3" nếu hơi quá nhiệt là 55°C thì lưu lượng là 5900 * 0,95 = 5600kg/h vẫn có thể đáp ứng được những yêu cầu.

Tài liệu kỹ thuật của van giảm áp 25P

Hình ảnh

Hình ảnh

Cập nhật lần cuối: 2023-02-26 12:09:56

Thông số kỹ thuật

Sản phẩm Van giảm áp (Pressure Regulator)
Thương hiệu Spirax-Sarco
Model 25P
Áp lực PN16-40
Ứng dụng van hơi Sử dụng trong hệ thống đường ống hơi.
Vật liệu thân Gang, thép không gỉ
Loại kết nối Ren và mặt bích
Kích thước DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN200
Bảo hành 12 tháng
Nhà nhập khẩu TBCNSG
Chứng từ CO/CQ
Tình trạng hàng Có sẵn trong kho (< 10 pcs)

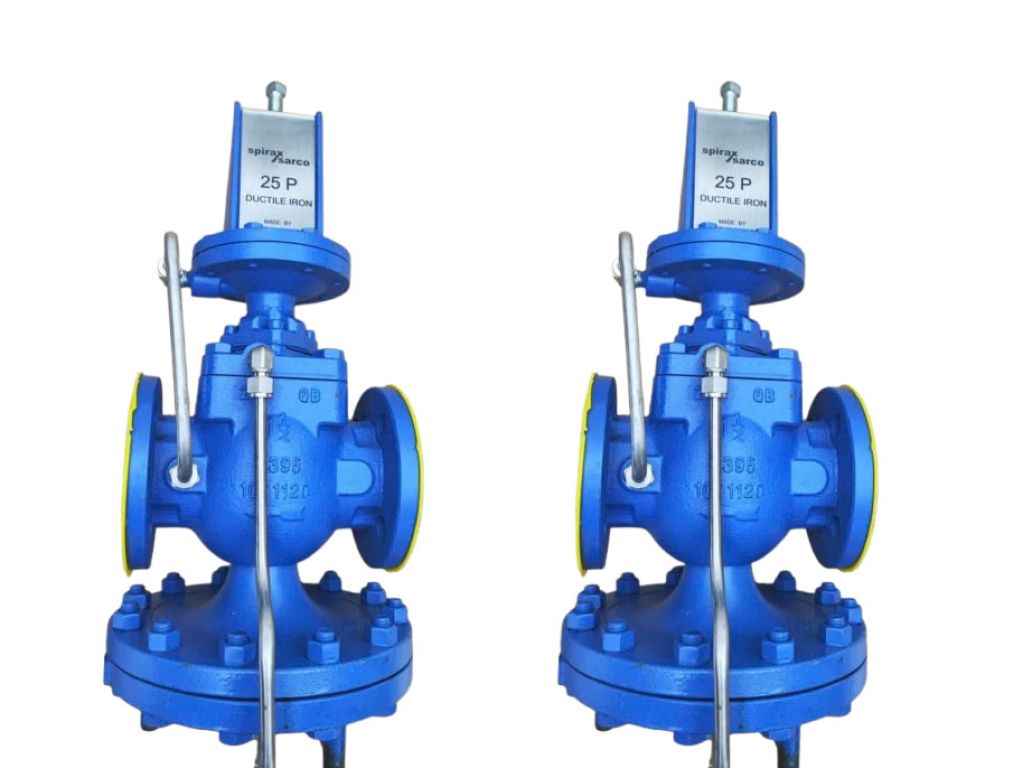

Hình ảnh sản phẩm
