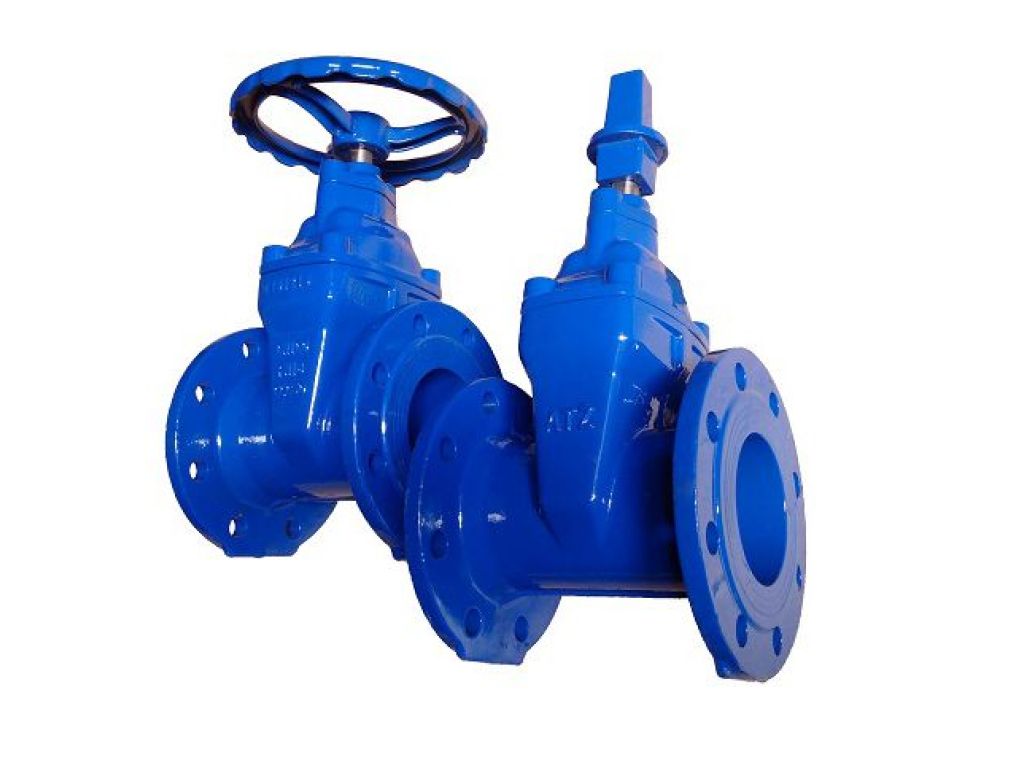

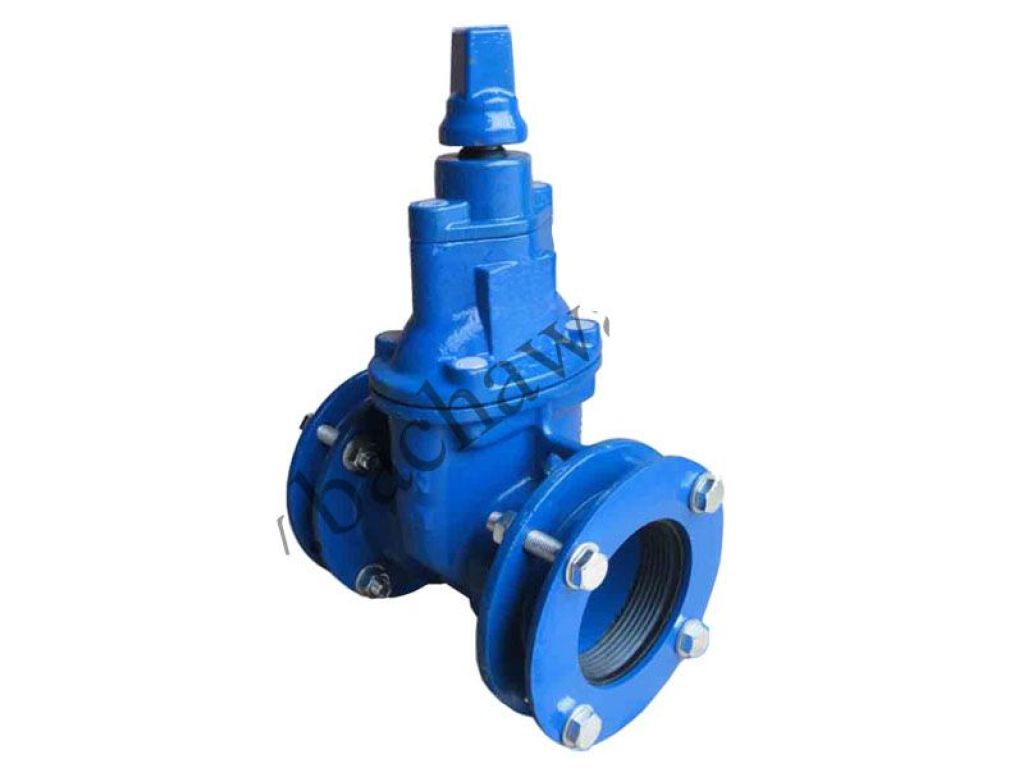

Van Cổng Tek Gang Dẻo Ty Chìm PN10 thương hiệu Tek Malaysia

Giới thiệu & Nguyên lý hoạt động

Van cổng gang dẻo ty chìm TEK, model BS 3464-NG, là một loại van điều khiển dòng chảy tuyến tính, hoạt động dựa trên nguyên lý nâng hạ một đĩa van hình nêm (hoặc hình cung) ra khỏi đường đi của lưu chất. Khi tay quay được xoay, trục van sẽ di chuyển lên hoặc xuống. Đối với van ty chìm, trục van sẽ xoay mà không di chuyển lên xuống. Khi trục van nâng đĩa van lên hoàn toàn khỏi đường ống, van sẽ mở hoàn toàn, cho phép lưu chất chảy tự do. Khi trục van hạ đĩa van xuống hoàn toàn, van sẽ đóng kín, ngăn chặn dòng chảy.

Thiết kế ty chìm giúp giảm thiểu không gian lắp đặt theo chiều dọc, phù hợp cho các ứng dụng có không gian hạn chế, đồng thời bảo vệ trục van khỏi các tác động từ môi trường bên ngoài.

Thông số kỹ thuật chi tiết

Ưu điểm & Nhược điểm kỹ thuật

Ưu điểm kỹ thuật:

• Độ kín khít cao: Đĩa van được bọc cao su NBR toàn phần đảm bảo khả năng làm kín tuyệt đối khi van đóng, ngăn chặn rò rỉ hiệu quả, ngay cả khi có cặn nhỏ trong môi trường nước.
• Khả năng chống ăn mòn và mài mòn: Vật liệu gang dẻo có độ bền cơ học cao, kết hợp với trục van bằng thép không gỉ giúp tăng tuổi thọ và khả năng chống ăn mòn trong môi trường nước thông thường.
• Thiết kế ty chìm: Giảm không gian lắp đặt theo chiều dọc, lý tưởng cho các hệ thống đường ống có không gian hạn chế. Trục van được bảo vệ khỏi tác động cơ học và ăn mòn từ môi trường bên ngoài.
• Vận hành nhẹ nhàng: Thiết kế đĩa van trơn tru và vật liệu bọc cao su giúp giảm ma sát khi đóng mở, cho phép vận hành dễ dàng bằng tay quay.
• Độ bền cao: Gang dẻo là vật liệu có khả năng chịu lực tốt, đảm bảo van hoạt động ổn định dưới áp suất làm việc.
• Tuân thủ tiêu chuẩn quốc tế: Sản phẩm được sản xuất theo các tiêu chuẩn quốc tế nghiêm ngặt như BS 3464, đảm bảo chất lượng và độ tin cậy.
• Phù hợp nhiều ứng dụng: Khả năng làm việc với nước và áp suất PN10 cho phép ứng dụng rộng rãi trong các hệ thống cấp thoát nước, PCCC, HVAC.

Nhược điểm kỹ thuật:

• Không dùng để điều tiết lưu lượng: Van cổng chỉ nên được sử dụng ở hai trạng thái đóng hoàn toàn hoặc mở hoàn toàn. Vận hành ở vị trí đóng một phần có thể gây rung động, mài mòn đĩa van và giảm tuổi thọ của van.
• Tốc độ đóng mở chậm: So với các loại van bi hoặc van bướm, van cổng có thời gian đóng mở lâu hơn do hành trình nâng hạ trục dài.
• Yêu cầu không gian lắp đặt theo chiều ngang: Mặc dù ty chìm giảm không gian dọc, nhưng vẫn cần không gian đủ để vận hành tay quay và đảm bảo việc tiếp cận khi bảo trì.
• Giới hạn nhiệt độ: Với vật liệu bọc cao su NBR, nhiệt độ làm việc tối đa thường giới hạn ở khoảng 80°C. Đối với nhiệt độ cao hơn, cần xem xét các loại van với vật liệu làm kín khác.
• Trọng lượng: Van cổng gang dẻo thường có trọng lượng tương đối nặng, đòi hỏi hệ thống đỡ đường ống chắc chắn và quy trình lắp đặt cẩn thận.

Hướng dẫn lắp đặt & vận hành

Lắp đặt:

1. Kiểm tra trước khi lắp đặt: Đảm bảo van không bị hư hại trong quá trình vận chuyển. Kiểm tra thông số kỹ thuật của van (kích thước, áp suất, vật liệu) có phù hợp với yêu cầu hệ thống hay không.
2. Vệ sinh đường ống: Làm sạch bên trong lòng đường ống tại vị trí lắp đặt để loại bỏ bụi bẩn, vật liệu hàn xì hoặc các mảnh vụn có thể gây kẹt đĩa van hoặc làm hỏng gioăng làm kín.
3. Định hướng lắp đặt: Van cổng ty chìm TEK có thể lắp đặt theo phương ngang hoặc phương dọc. Tuy nhiên, việc lắp đặt theo phương ngang với trục van nằm ngang thường được ưu tiên để tránh đọng nước và cặn bẩn trên đĩa van khi van đóng.
4. Kết nối mặt bích: Đặt van vào giữa hai mặt bích của đường ống. Sử dụng bulong và đai ốc phù hợp với tiêu chuẩn mặt bích (ví dụ: BS EN 1092-2 PN10). Siết bulong theo trình tự đối xứng (hình sao) với lực siết đồng đều để đảm bảo độ kín và tránh làm biến dạng mặt bích hoặc thân van. Sử dụng gioăng mặt bích (gasket) phù hợp nếu cần thiết.
5. Kiểm tra kết nối: Đảm bảo các kết nối mặt bích chắc chắn và không có khe hở.

Vận hành:

1. Mở van: Xoay tay quay theo chiều ngược kim đồng hồ. Quan sát hoặc cảm nhận chuyển động của trục van (nếu có chỉ thị). Tiếp tục xoay cho đến khi van mở hoàn toàn.
2. Đóng van: Xoay tay quay theo chiều kim đồng hồ. Tiếp tục xoay cho đến khi van đóng hoàn toàn. Không cố gắng siết chặt thêm sau khi van đã đóng kín hoàn toàn.
3. Lưu ý quan trọng: Van cổng chỉ nên được vận hành ở trạng thái đóng hoàn toàn hoặc mở hoàn toàn. Tránh dừng van ở vị trí giữa để điều tiết lưu lượng, vì điều này có thể gây rung động, tiếng ồn và làm hỏng đĩa van cùng gioăng làm kín.

Bảo trì & Xử lý sự cố

Bảo trì định kỳ:

• Vệ sinh bên ngoài: Thường xuyên lau chùi bụi bẩn, dầu mỡ bám trên thân van và tay quay để đảm bảo thẩm mỹ và dễ dàng quan sát.
• Kiểm tra hoạt động: Định kỳ (ví dụ: 6 tháng/lần hoặc 1 năm/lần tùy điều kiện vận hành) thực hiện thao tác đóng mở van để đảm bảo van không bị kẹt do cặn bẩn hoặc ăn mòn.
• Kiểm tra độ kín: Sau khi vận hành, kiểm tra xem có rò rỉ tại vị trí trục van hoặc mặt bích hay không. Nếu có, tiến hành siết chặt bulong mặt bích hoặc kiểm tra gioăng.
• Bôi trơn (nếu cần): Đối với các van hoạt động trong môi trường khắc nghiệt, có thể cần bôi trơn trục van định kỳ theo khuyến cáo của nhà sản xuất để đảm bảo vận hành trơn tru.

Xử lý sự cố thường gặp:

• Van bị kẹt, khó đóng/mở:
  • Nguyên nhân: Cặn bẩn, rác, hoặc ăn mòn tích tụ trong thân van hoặc trên đĩa van.
  • Giải pháp: Cố gắng vận hành van qua lại nhiều lần. Nếu không hiệu quả, cần cô lập van, xả áp suất và tiến hành tháo rời để vệ sinh sạch sẽ các bộ phận bên trong. Kiểm tra trục van có bị cong vênh không.
• Rò rỉ tại mặt bích:
  • Nguyên nhân: Bulong mặt bích lỏng, gioăng mặt bích bị hỏng hoặc lắp đặt sai.
  • Giải pháp: Siết chặt các bulong mặt bích theo trình tự đối xứng. Nếu rò rỉ vẫn tiếp diễn, cần thay thế gioăng mặt bích và kiểm tra lại việc siết bulong.
• Rò rỉ tại trục van (nếu có phớt làm kín):
  • Nguyên nhân: Phớt làm kín bị mòn hoặc hư hỏng.
  • Giải pháp: Cần thay thế phớt làm kín theo đúng chủng loại.
• Tiếng ồn hoặc rung động khi vận hành:
  • Nguyên nhân: Van đang vận hành ở vị trí đóng một phần, gây ra hiện tượng xâm thực hoặc rung động dòng chảy.
  • Giải pháp: Đảm bảo van luôn được đóng hoàn toàn hoặc mở hoàn toàn. Kiểm tra xem có vật cản trong đường ống gây ảnh hưởng đến dòng chảy không.

Ứng dụng thực tế

Van cổng gang dẻo ty chìm TEK BS 3464-NG với các đặc tính kỹ thuật của mình được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp và dân dụng:

• Hệ thống cấp thoát nước: Sử dụng trong các mạng lưới cấp nước sinh hoạt, nước sạch cho các khu dân cư, tòa nhà, khu công nghiệp.
• Hệ thống xử lý nước thải: Ứng dụng trong các trạm bơm, nhà máy xử lý nước thải để đóng/mở dòng chảy.
• Hệ thống phòng cháy chữa cháy (PCCC): Là thành phần quan trọng trong các hệ thống sprinkler, hệ thống cấp nước cho vách tường, đảm bảo nguồn nước sẵn sàng khi có sự cố.
• Hệ thống HVAC (Heating, Ventilation, and Air Conditioning): Sử dụng trong các hệ thống tuần hoàn nước nóng, nước lạnh, nước làm mát.
• Hệ thống tưới tiêu: Trong nông nghiệp, các trang trại sử dụng van để kiểm soát dòng chảy nước tưới.
• Nhà máy công nghiệp nói chung: Dùng trong các quy trình sản xuất yêu cầu đóng/mở dòng chảy nước hoặc các lưu chất không quá nóng, không có tính ăn mòn cao.
