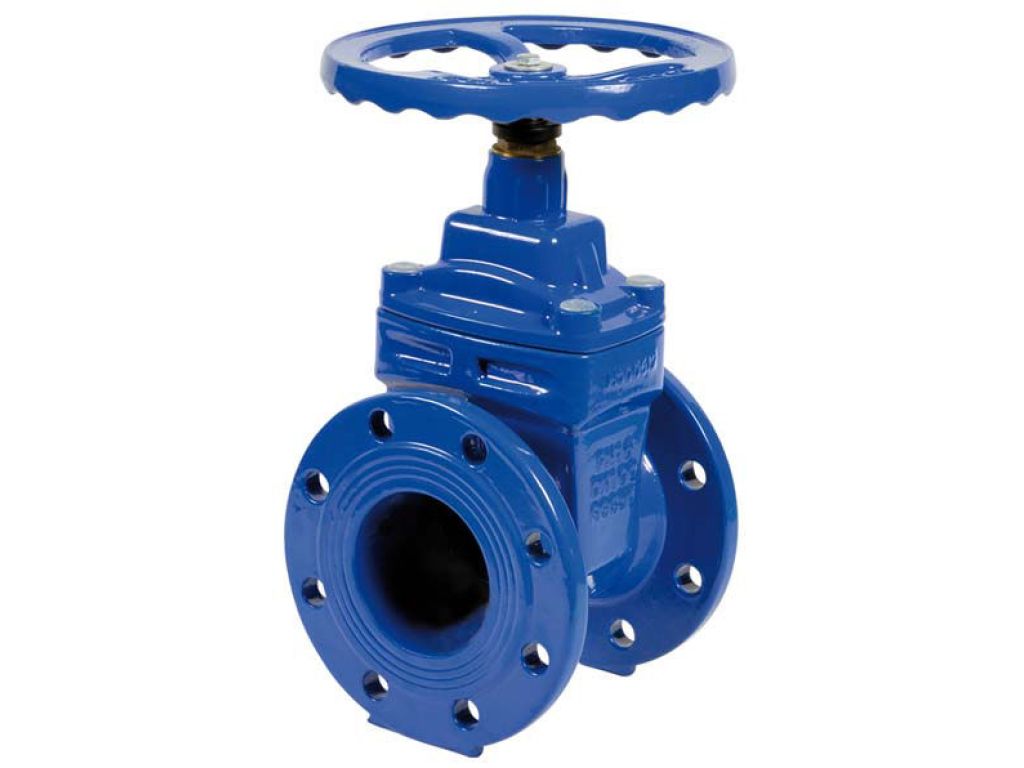

Van Cổng Tecofi VOC 424116-00NI

Giới thiệu tổng quan về Van Cổng Tecofi VOC 424116-00NI

Van cổng Tecofi là dòng van công nghiệp được sản xuất bởi hãng Tecofi (Pháp), một trong những thương hiệu hàng đầu Châu Âu trong lĩnh vực giải pháp lưu chất và kết nối đường ống. Sản phẩm hoạt động dựa trên nguyên lý đóng mở bằng cách nâng hạ cánh van (cửa van) vuông góc với dòng chảy, giúp giảm thiểu tổn thất áp suất tối đa khi van ở trạng thái mở hoàn toàn. Van cổng thường được sử dụng để cách ly dòng chảy trong hệ thống đường ống có kích thước lớn, nơi yêu cầu độ kín khít và độ bền cơ học cao.

Vai trò của model VOC 424116-00NI trong hệ thống công nghiệp

Model VOC 424116-00NI là một biến thể đặc biệt của dòng van cổng Tecofi, được thiết kế với ty chìm (non-rising stem) và cánh van được bọc toàn bộ bằng cao su EPDM. Thiết kế này mang lại hai lợi thế lớn:

• Tiết kiệm không gian lắp đặt: Do ty không nâng lên khi vận hành, van phù hợp với những vị trí có chiều cao hạn chế như hầm kỹ thuật, trạm bơm ngầm hoặc các hệ thống đường ống chạy sát trần.

• Khả năng đóng kín tuyệt đối: Lớp bọc cao su trên cánh van tạo ra cơ chế làm kín mềm với thân van, đảm bảo không có rò rỉ ngay cả khi áp lực nước cao hoặc trong môi trường có chứa tạp chất nhỏ.

Ứng dụng thực tế: Cấp thoát nước, HVAC, PCCC và Xử lý nước thải

Nhờ vật liệu chế tạo cao cấp và tiêu chuẩn kỹ thuật khắt khe, Van Cổng Tecofi VOC 424116-00NI được ứng dụng rộng rãi trong:

• Hệ thống Cấp thoát nước: Dùng làm van chính (van đầu nguồn) hoặc van cách ly cho các khu dân cư, tòa nhà cao tầng, nhà máy cấp nước.

• Hệ thống HVAC (Điều hòa không khí và Thông gió): Kiểm soát và cách ly dòng nước lạnh hoặc nước nóng trong hệ thống Chiller, AHU, FCU.

• Hệ thống PCCC (Phòng cháy chữa cháy): Lắp đặt trên đường ống chính, đảm bảo nguồn nước luôn sẵn sàng và có thể cô lập từng khu vực khi cần bảo trì.

• Hệ thống Xử lý nước thải: Với khả năng chống ăn mòn tốt, van phù hợp cho các ứng dụng nước thải sinh hoạt và công nghiệp sau xử lý.

Thông số kỹ thuật chi tiết Van Cổng Tecofi VOC 424116-00NI

Kích thước danh định và Áp suất làm việc (PN10/16)

Van Cổng Tecofi VOC 424116-00NI được thiết kế để đáp ứng các tiêu chuẩn áp suất phổ biến trong hệ thống cơ điện.

• Kích thước danh định (DN): Từ DN40 đến DN300.

• Áp suất làm việc (PN): PN10 / PN16. Đây là mức áp suất tiêu chuẩn cho hầu hết các hệ thống cấp thoát nước, HVAC và PCCC tại Việt Nam.

Nhiệt độ vận hành và Môi trường ứng dụng

• Nhiệt độ vận hành: Từ -10°C đến 90°C.

• Môi trường ứng dụng: Nước sạch, nước thải sinh hoạt, nước biển (trong điều kiện nhất định), nước làm mát, không khí ẩm. Với cánh van bọc cao su EPDM, sản phẩm có khả năng kháng ozone, tia UV và nhiều loại hóa chất nhẹ, lý tưởng cho các ứng dụng ngoài trời và môi trường ẩm ướt.

Bảng tra thông số vật liệu cấu tạo (Bill of Materials)

Các thành phần cấu tạo nên van đều được lựa chọn từ những vật liệu có độ bền cao nhất.

Bản vẽ kỹ thuật và sơ đồ kích thước chi tiết (Dimensions)

Khoảng cách giữa hai mặt bích (L) và chiều cao tổng thể (H) là yếu tố quan trọng để thiết kế hệ thống đường ống. Van Cổng Tecofi VOC 424116-00NI được sản xuất với kích thước chuẩn xác, tuân thủ nghiêm ngặt theo tiêu chuẩn DIN 3202-1 F4, đảm bảo tính tương thích cao khi thay thế hoặc lắp mới.

Vui lòng liên hệ với kỹ thuật của Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn để nhận bản vẽ CAD và bảng kích thước chi tiết cho từng DN.

Đặc điểm thiết kế và Ưu điểm vượt trội của sản phẩm

Thân van gang cầu GJS 500-7: Độ bền cơ học và khả năng chịu áp lực cao

Thân van được chế tạo từ gang cầu GJS 500-7, có cấu trúc vi mô với graphit dạng cầu, giúp vật liệu có độ bền kéo, độ bền chảy và độ giãn dài vượt trội so với gang xám thông thường. Điều này cho phép van chịu được áp lực cao, va đập thủy lực (búa nước) và tải trọng từ đường ống mà không bị nứt, vỡ, đảm bảo an toàn tuyệt đối cho toàn bộ hệ thống.

Cánh van bọc cao su EPDM: Đảm bảo độ kín khít tuyệt đối và chống ăn mòn

Điểm nhấn công nghệ của model VOC 424116-00NI nằm ở cánh van được bọc cao su EPDM lưu hóa toàn phần. Lớp cao su này không chỉ bảo vệ lõi gang cầu bên trong khỏi sự ăn mòn của nước, mà còn đóng vai trò như một "gối đỡ đàn hồi". Khi van đóng, lớp cao su ép chặt vào bề mặt thân van, tạo ra một màng chắn nước hoàn hảo, đạt tiêu chuẩn rò rỉ Zero (A). Cơ chế này cũng tự động làm sạch các tạp chất bám trên bề mặt.

Trục van thép không gỉ: Cơ chế vận hành nhẹ nhàng, chống kẹt

Trục van được gia từ thép không gỉ, đảm bảo độ cứng và khả năng chống ăn mòn cao nhất. Bề mặt trục được đánh bóng giúp giảm thiểu ma sát với các vòng đệm và ổ đỡ. Đai ốc ty bằng đồng thau có hệ số ma sát thấp, giúp lực vận hành (bằng tay hoặc bằng bánh ròn) luôn nhẹ nhàng và ổn định, không xảy ra tình trạng kẹt ty ngay cả sau thời gian dài không vận hành.

Công nghệ sơn phủ Epoxy (250 microns): Bảo vệ bề mặt tối ưu trong môi trường khắc nghiệt

Lớp sơn tĩnh điện Epoxy được phủ lên bề mặt van với độ dày tối thiểu 250 microns, liên kết bền vững với nền gang cầu. Công nghệ này tạo ra một lớp màng cứng, trơn bóng, có khả năng chống lại sự xâm thực của nước, muối, hóa chất và các tác nhân ăn mòn từ môi trường không khí ẩm, đặc biệt phù hợp với các công trình ven biển hoặc nhà máy có hóa chất.

Các tiêu chuẩn kỹ thuật và Chứng chỉ quốc tế

Tiêu chuẩn thiết kế EN 1171 và Khoảng cách giữa hai mặt bích DIN 3202-1 F4

Van được thiết kế và thử nghiệm theo tiêu chuẩn Châu Âu EN 1171 (tiêu chuẩn cụ thể cho van cổng bằng gang). Khoảng cách giữa hai mặt bích (kích thước L) tuân theo tiêu chuẩn DIN 3202-1 F4 (mặt bích ngắn), cho phép dễ dàng thay thế cho các van cùng tiêu chuẩn từ các nhà sản xuất khác.

Tiêu chuẩn kết nối mặt bích EN 1092-2

Mặt bích của van được chế tạo theo tiêu chuẩn EN 1092-2 (mặt bích tròn cho van và phụ tùng bằng gang). Với các lỗ bu lông và bề mặt làm kín được gia công chính xác, van có thể kết nối dễ dàng với các mặt bích bằng thép hoặc gang có cùng tiêu chuẩn, đảm bảo kín khít mà không cần thêm chi tiết chêm chỉnh.

Chứng chỉ an toàn nước uống quốc tế: ACS (Pháp), WRAS (Anh)

Đây là minh chứng quan trọng cho chất lượng của vật liệu làm kín (cao su EPDM). Chứng chỉ ACS (Attestation de Conformité Sanitaire) của Pháp và WRAS (Water Regulations Advisory Scheme) của Anh khẳng định rằng vật liệu cao su tiếp xúc trực tiếp với nước không chứa các kim loại nặng độc hại và không gây ô nhiễm nguồn nước. Vì vậy, van tuyệt đối an toàn khi sử dụng cho hệ thống nước sinh hoạt và nước uống.

Hướng dẫn lắp đặt và Bảo trì van cổng Tecofi VOC 424116-00NI

Quy trình lắp đặt mặt bích đúng kỹ thuật cho hệ thống HVAC/Cơ điện

1. Kiểm tra: Trước khi lắp, kiểm tra van còn nguyên vẹn, không trầy xước, vận hành ty van nhẹ nhàng. Vệ sinh sạch sẽ bề mặt bích và khoang trong van.

2. Định vị: Đưa van vào giữa hai mặt bích của đường ống, đảm bảo van ở vị trí cân bằng. Lưu ý chiều mũi tên chỉ hướng dòng chảy (thường là chiều bất kỳ đối với van cổng đối xứng, nhưng nên lắp sao cho ty dễ thao tác).

3. Lắp bulong: Luồn các bulong qua lỗ của hai mặt bích và van. Sử dụng đệm (gaskets) chất lượng cao giữa các mặt bích.

4. Xiết bulong: Tiến hành xiết các bulong theo trình tự đối xứng (hình chữ thập) và chia làm nhiều lần với lực xiết tăng dần, đảm bảo lực ép đều lên toàn bộ bề mặt đệm, tránh làm lệch van hoặc nứt bích.

5. Vận hành thử: Mở van từ từ và kiểm tra rò rỉ tại các điểm kết nối.

Các lưu ý quan trọng khi vận hành để kéo dài tuổi thọ van

• Trạng thái van: Van cổng chỉ nên dùng ở vị trí đóng hoàn toàn hoặc mở hoàn toàn. Không nên dùng van ở trạng thái tiết lưu (mở một phần) vì dòng chảy tốc độ cao sẽ làm mòn cánh van và thân van.

• Thao tác: Vận hành van bằng tay quay (bánh lái) một cách từ tốn, đều lực. Khi cảm thấy nặng tay ở cuối hành trình đóng, không nên dùng thêm đòn bẩy để tránh hỏng ren đai ốc ty.

Lịch trình bảo dưỡng định kỳ và dấu hiệu cần thay thế linh kiện

• Định kỳ 3-6 tháng: Vận hành đóng/mở van 1-2 lần để tránh tình trạng cặn bẩn bám vào cánh van hoặc trục ty bị kẹt do lâu ngày không sử dụng.

• Định kỳ 1 năm: Kiểm tra các dấu hiệu rò rỉ qua trục van (phớt làm kín trục) hoặc rò rỉ qua thân (bề mặt tiếp xúc giữa cánh và thân).

• Dấu hiệu cần thay thế:

  • Rò rỉ qua trục không thể siết lại được.

  • Van đóng nhưng nước vẫn chảy qua (rò rỉ cánh van).

  • Thao tác vận hành quá nặng hoặc kẹt cứng.

Phân biệt Van Cổng Tecofi chính hãng và Cách kiểm tra

Nhận diện qua tem nhãn, logo đúc nổi và Serial Number

Để tránh mua phải hàng giả, hàng nhái, khách hàng cần lưu ý:

• Logo và Thông số đúc nổi: Trên thân van Tecofi chính hãng, logo "TECOFI", xuất xứ "Made in France", kích thước DN, áp suất PN được đúc nổi rõ ràng, sắc nét, không bị mờ hay sửa chữa.

• Tem nhãn: Tem nhãn trên van thường có mã sản phẩm (VOC 424116-00NI) và các thông số kỹ thuật chi tiết.

• Serial Number: Mỗi van đều có một số serial riêng, được in trên tem hoặc đúc trên thân. Có thể tra cứu thông tin sản phẩm qua số serial này với nhà phân phối chính thức.

Tầm quan trọng của bộ chứng từ CO, CQ, Packing List khi nghiệm thu dự án

Trong các dự án B2B, việc nghiệm thu và thanh toán thường gắn liền với bộ chứng từ hợp lệ.

• CO (Certificate of Origin): Chứng nhận xuất xứ hàng hóa từ Pháp.

• CQ (Certificate of Quality): Chứng nhận chất lượng sản phẩm, xác nhận sản phẩm đạt các tiêu chuẩn kỹ thuật đã công bố (EN 1171, WRAS, ACS...).

• Packing List: Chi tiết đóng gói.
  Yêu cầu đầy đủ các chứng từ này là cách bảo vệ tốt nhất cho chủ đầu tư và nhà thầu, đảm bảo nguồn gốc sản phẩm và cơ sở pháp lý cho dự án.

Báo giá và Địa chỉ cung cấp Van Cổng Tecofi VOC 424116-00NI uy tín

Các yếu tố ảnh hưởng đến giá thành sản phẩm

Giá của Van Cổng Tecofi VOC 424116-00NI phụ thuộc vào:

• Kích thước (DN): DN càng lớn, giá càng cao.

• Biến động thị trường: Giá nguyên vật liệu (gang, thép) và tỷ giá ngoại tệ.

• Số lượng: Mua số lượng lớn cho dự án sẽ được chiết khấu tốt hơn.

• Thời điểm nhập khẩu: Chi phí vận chuyển và thuế nhập khẩu có thể thay đổi.

Chính sách bảo hành, đổi trả và hỗ trợ kỹ thuật sau bán hàng

Một nhà cung cấp uy tín không chỉ bán hàng mà còn cam kết dịch vụ hậu mãi. Các chính sách quan trọng bao gồm:

• Bảo hành sản phẩm: Thời gian bảo hành chính hãng (thường 12-24 tháng) đối với các lỗi từ nhà sản xuất.

• Hỗ trợ kỹ thuật: Tư vấn lựa chọn van, hỗ trợ lắp đặt, xử lý sự cố trong quá trình vận hành.

• Đổi trả: Chính sách đổi trả rõ ràng cho các trường hợp sai quy cách, hỏng hóc do vận chuyển.
