Van bướm Wonil WBL-20 là dòng van bướm chuyên dụng cho hệ thống phòng cháy chữa cháy (PCCC), được sản xuất bởi thương hiệu Wonil – Hàn Quốc. Với thiết kế tay kẹp (lever acting), áp suất làm việc 1.6 MPa (16K), sản phẩm đáp ứng tiêu chuẩn khắt khe cho các công trình xây dựng, nhà xưởng, chung cư và khu công nghiệp.

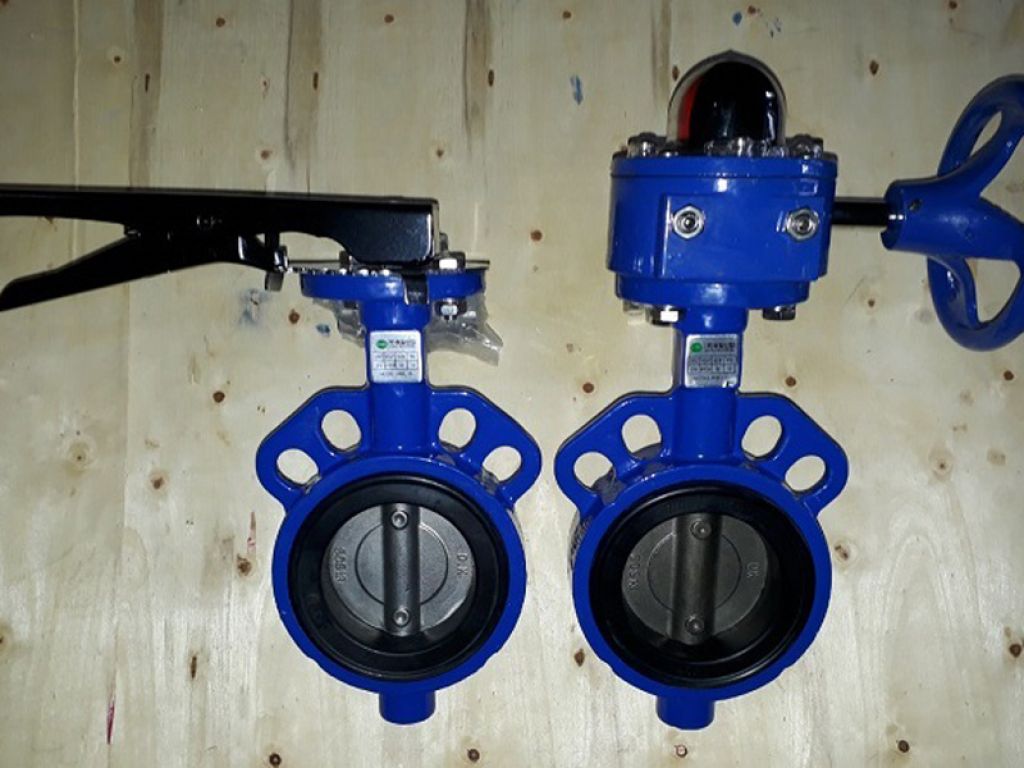

Giới thiệu van bướm PCCC Wonil WBL-20 (tay kẹp)
Van bướm Wonil WBL-20 thuộc dòng sản phẩm van bướm phòng cháy chữa cháy, được thiết kế để điều khiển dòng chảy trong hệ thống ống chữa cháy khô và ướt. Model WBL-20 với cơ chế vận hành bằng tay kẹp giúp thao tác đóng/mở nhanh chóng, phù hợp với các đường ống từ DN50 đến DN150. Sản phẩm được nhập khẩu nguyên chiếc từ Hàn Quốc, đảm bảo chất lượng và độ bền vượt trội trong môi trường áp lực cao.
Xuất xứ: Hàn Quốc (Wonil Valve Co., Ltd.)
Model: WBL-20
Kiểu vận hành: Tay kẹp (Lever Acting)
Áp suất làm việc: 1.6 MPa (16K)
Phạm vi kích thước: 50A, 65A, 80A, 100A, 125A, 150A
Cấu tạo và đặc điểm kỹ thuật nổi bật
Thân van bằng gang dẻo GCD phủ Nylon
Thân van được chế tạo từ gang dẻo GCD (Spheroidal Graphite Cast Iron) có độ bền kéo cao, chịu được va đập và rung động. Lớp phủ Nylon bên ngoài giúp tăng khả năng chống ăn mòn, chịu được môi trường ẩm ướt và hóa chất nhẹ, kéo dài tuổi thọ sản phẩm.
Đĩa van bằng GCD450
Đĩa van làm từ vật liệu GCD450 có độ cứng và độ bền mài mòn cao, đảm bảo đóng kín tuyệt đối ngay cả khi áp suất hệ thống thay đổi đột ngột. Bề mặt đĩa được gia công chính xác giúp giảm ma sát với gioăng làm kín.
Gioăng làm kín EPDM
Đệm EPDM (Ethylene Propylene Diene Monomer) được sử dụng cho cả hai mặt đĩa và thân van, có khả năng chịu nhiệt từ -20°C đến +120°C, kháng ozone, tia UV và các chất tẩy rửa thông dụng trong hệ thống PCCC. Gioăng EPDM đảm bảo độ kín khít theo tiêu chuẩn API 598.
Tay kẹp điều khiển trực tiếp
Tay kẹp (lever) được thiết kế với khóa vị trí ở các góc 0°, 45° và 90°, cho phép người dùng dễ dàng xác nhận trạng thái đóng/mở của van. Cơ chế vận hành đơn giản, không cần bảo trì phức tạp, phù hợp với các vị trí lắp đặt cần thao tác nhanh trong tình huống khẩn cấp.
Bảng thông số kỹ thuật chi tiết
| Thông số | Giá trị |
|---|---|
| Model | WBL-20 |
| Kiểu kết nối | Wafer (kiểu bích kẹp) |
| Áp suất danh định | 1.6 MPa (16Kgf/cm²) |
| Kích thước danh nghĩa | DN50 – DN150 (50A – 150A) |
| Vật liệu thân | Gang dẻo GCD (FCD450) phủ Nylon |
| Vật liệu đĩa | GCD450 |
| Vật liệu gioăng làm kín | EPDM |
| Vật liệu trục van | Thép không gỉ SUS416 |
| Kiểu vận hành | Tay kẹp (Lever) – khóa tại 0°, 45°, 90° |
| Nhiệt độ làm việc | -20°C ~ +120°C |
| Tiêu chuẩn thiết kế | KS B 2352, ISO 5752 |
| Thử nghiệm kín | API 598 / KS B 2301 |
Ứng dụng thực tế của van bướm Wonil WBL-20
- Hệ thống PCCC tòa nhà cao tầng: Lắp đặt trên đường ống chính và nhánh cấp nước chữa cháy, đảm bảo đóng/mở nhanh khi có sự cố.
- Nhà xưởng sản xuất, kho bãi: Dùng làm van cách ly khu vực, phù hợp với hệ thống sprinkler và họng nước vách tường.
- Khu công nghiệp và hóa chất nhẹ: Chịu được môi trường ăn mòn vừa phải, thích hợp cho nước sạch, nước thải và dung dịch chữa cháy.
- Hệ thống cấp thoát nước đô thị: Sử dụng làm van điều tiết áp lực trên các tuyến ống có đường kính trung bình.
Bảng giá van bướm Wonil WBL-20 (tham khảo)
| Kích thước (DN) | Giá tham khảo (VNĐ) | Ghi chú |
|---|---|---|
| DN50 (50A) | Liên hệ | Giá chưa bao gồm VAT và phí vận chuyển |
| DN65 (65A) | Liên hệ | Giá chưa bao gồm VAT và phí vận chuyển |
| DN80 (80A) | Liên hệ | Giá chưa bao gồm VAT và phí vận chuyển |
| DN100 (100A) | Liên hệ | Giá chưa bao gồm VAT và phí vận chuyển |
| DN125 (125A) | Liên hệ | Giá chưa bao gồm VAT và phí vận chuyển |
| DN150 (150A) | Liên hệ | Giá chưa bao gồm VAT và phí vận chuyển |
Lưu ý: Bảng giá trên chỉ mang tính tham khảo. Để nhận báo giá chính xác theo số lượng và thời điểm đặt hàng, quý khách vui lòng liên hệ hotline hoặc để lại thông tin qua form đăng ký.
Ưu điểm vượt trội khi chọn van bướm Wonil WBL-20
- Độ bền cơ học cao: Thân gang dẻo GCD chịu được áp lực va đập, giảm thiểu rủi ro nứt vỡ khi áp suất tăng đột biến.
- Chống ăn mòn tối ưu: Lớp phủ Nylon và gioăng EPDM bảo vệ van khỏi rỉ sét và hóa chất trong môi trường ẩm.
- Đóng mở nhẹ nhàng: Tay kẹp có lực vừa phải, không cần dụng cụ hỗ trợ, thao tác nhanh trong các tình huống khẩn cấp.
- Bảo trì đơn giản: Cấu tạo ít chi tiết chuyển động, dễ dàng kiểm tra và thay thế gioăng mà không cần tháo toàn bộ hệ thống ống.
- Chứng nhận chất lượng: Sản phẩm đạt kiểm định theo tiêu chuẩn KS B 2352 và API 598, được chấp nhận trong hồ sơ thiết kế PCCC của các cơ quan thẩm duyệt.
Hướng dẫn lựa chọn và lắp đặt
Lựa chọn kích thước: Căn cứ vào lưu lượng và áp suất thiết kế của hệ thống PCCC. Với đường ống DN50 – DN150, van bướm Wonil WBL-20 là giải pháp tối ưu về chi phí và hiệu suất. Đối với hệ thống áp lực thấp hơn 1.0 MPa, có thể tham khảo dòng van 10K, nhưng với tiêu chuẩn PCCC hiện hành, 16K được khuyến nghị để đảm bảo an toàn.
Lưu ý khi lắp đặt:
- Lắp đặt van ở vị trí dễ thao tác, tay kẹp hướng lên trên hoặc ra phía ngoài để dễ quan sát trạng thái.
- Đảm bảo chiều dòng chảy (mũi tên trên thân van) trùng với hướng nước di chuyển.
- Sử dụng bu lông đủ cấp bền và đệm phẳng khi kẹp giữa hai mặt bích để tránh biến dạng thân van.
- Không siết bu lông quá chặt gây kẹt đĩa van hoặc hỏng gioăng mặt bích.
- Kiểm tra độ kín sau khi lắp đặt bằng cách vận hành đóng/mở và quan sát rò rỉ ở áp suất làm việc.
Câu hỏi thường gặp (FAQ)
Van bướm Wonil WBL-20 có dùng được cho nước biển không?
Van bướm Wonil WBL-20 được thiết kế cho nước ngọt và dung dịch chữa cháy thông thường. Không khuyến nghị sử dụng cho nước biển hoặc môi trường có độ ăn mòn cao vì vật liệu GCD và lớp phủ Nylon chưa được tối ưu cho môi trường mặn. Đối với nước biển, nên sử dụng van bướm inox hoặc gang phủ Epoxy đặc biệt.
Van WBL-20 có thay thế được gioăng EPDM không?
Có. Gioăng EPDM của van WBL-20 có thể thay thế định kỳ khi có dấu hiệu chai cứng hoặc rò rỉ. Bộ phụ kiện thay thế bao gồm gioăng đĩa và gioăng thân có sẵn từ nhà phân phối chính hãng. Việc thay thế yêu cầu ngưng hệ thống và tháo van ra khỏi đường ống.
Làm sao phân biệt van bướm PCCC và van bướm công nghiệp thông thường?
Van bướm PCCC như WBL-20 thường có tem kiểm định hoặc chứng nhận phù hợp với tiêu chuẩn phòng cháy chữa cháy (VD: KS B 2352, FM Approvals hoặc UL Listed). Ngoài ra, van PCCC thường có màu sắc tiêu chuẩn (đỏ hoặc cam), được thử nghiệm áp lực và độ kín khít với dung sai chặt chẽ hơn so với van công nghiệp thông thường. Van bướm Wonil WBL-20 có tem nhãn đầy đủ và chứng từ CO,CQ khi nhập khẩu.
Khi nào cần bảo trì van bướm tay kẹp WBL-20?
Bảo trì định kỳ 6 tháng/lần đối với hệ thống PCCC bao gồm kiểm tra độ kín ở vị trí đóng, kiểm tra mòn gioăng, bôi trơn trục van và tay kẹp (nếu cần). Nếu van không được vận hành thường xuyên, vẫn cần kiểm tra ít nhất 1 lần/năm để tránh hiện tượng kẹt do tích tụ cặn hoặc oxy hóa.
Có thể thay tay kẹp bằng bộ truyền động điện hoặc hơi cho WBL-20 không?
Model WBL-20 được thiết kế chuyên dụng với tay kẹp, không có sẵn mặt bích lắp bộ truyền động. Để sử dụng điều khiển từ xa hoặc tự động, quý khách nên tham khảo dòng van bướm Wonil WBL-25 (hộp số tay) hoặc WBL-30 (truyền động điện) phù hợp hơn.
Kết luận và lời khuyên chọn mua
Van bướm Wonil WBL-20 (tay kẹp, 16K) là lựa chọn đáng tin cậy cho các hệ thống PCCC yêu cầu độ bền, khả năng đóng kín và thao tác nhanh. Với vật liệu GCD phủ Nylon, đĩa GCD450 và gioăng EPDM, sản phẩm đáp ứng tốt các điều kiện khắc nghiệt của môi trường chữa cháy. Để đảm bảo chất lượng và chế độ bảo hành, quý khách nên mua hàng từ các nhà phân phối chính thức có chứng từ xuất xứ rõ ràng.
Đừng chần chừ – hãy bảo vệ công trình của bạn bằng giải pháp van bướm Wonil chính hãng ngay hôm nay!
