Thông tin Van bướm SW gắn động cơ điện Kosaplus

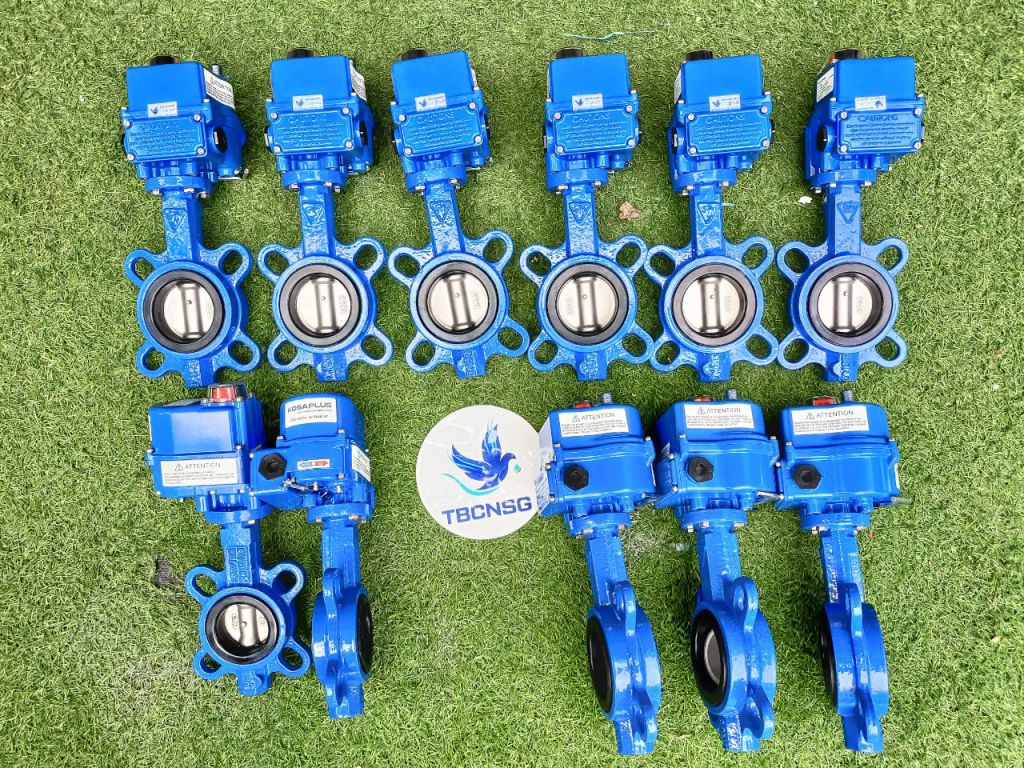

Van bướm SW gắn động cơ điện Kosaplus

Van bướm SW gắn động cơ điện Kosaplus là sự kết hợp hoàn hảo của Van bướm SWđộng cơ điện Kosaplus. Van bướm Samwoo gắn động cơ điều khiển điện Kosaplus Hàn Quốc là một thiết bị điều khiển tự động hóa giúp người vận hành làm việc một cách tối ưu, hiệu quả và năng suất công việc được tăng cao. Với tên tuổi đã có mặt trên thị trường Việt Nam gần 20 năm Kosaplus mang lại cho người dùng độ tin cậy về chất lượng, hoạt động ổn định và hơn thế là khả năng làm việc được lâu dài.

Van bướm Samwoo gắn động cơ điều khiển điện Kosaplus được lắp đặt và ứng dụng trong các hệ thống cấp thoát nước, hệ dẫn khí, xử lý nước thải,…Với hình thức họat động và góc mở van đa dạng van có thể thích ứng trong mọi công việc. Khả năng chống bán bẩn, chống oxy hóa, tiêu chuẩn kháng nước IP67 giúp van có thể hoạt động ngoài trời.

Một số tên gọi khác của van bướm điều khiển điện Kosaplus là: Van bướm điện Kosaplus, van cánh bướm điều khiển điện Kosaplus, van bướm motor điện…Với nguồn điện áp thông dụng 24V, 220V, 380V để vận hành van. Khi cấp điện motor điện tạo ra tác động làm cánh van đóng mở một góc 90 độ (dạng ON/OFF), ngoài ra chúng ta còn có thể sử dụng dạng tuyến tính để điều tiết dòng chảy theo góc mở.

Đặc điểm nổi bật của van bướm Samwoo gắn động cơ điều khiển điện Kosaplus

  • Thương hiệu uy tín, độ dáng tin cậy cao, chất lượng của van được nhiều nước EU, Châu Á lựa chọn và sử dụng.
  • Động cơ Kosaplus có độ ổn định cao, lực xoay khỏe, tuổi thọ lâu dài hơn so với các sản phẩm tương đương khác trên thị trường.
  • Điện áp thông dụng, phù hợp với khả năng cấp điện ở Việt Nam với nguồn 220V. Ngoài ra còn có dòng điện 24V và 380 sử dụng cho các đường ống có kích thước bé ku sản xuất và khu công nghiệp lớn đáp ứng được nguồn điện 3 pha.
  • Giá thành của van được cân đối, cạnh tranh tốt trên tị trường so với các loại van cùng chức năng.
  • Thiết kế van gọn nhẹ, bộ điện với lớp vỏ được làm từ hợp kim nhôm, kẽm và sơn phủ lớp sơn tĩnh điện giúp hoạt động tốt ở mọi môi trường kể cả ngoài trời giúp chống bám bẩn, chống ăn mòn, tuổi thọ của động cơ được cải thiện.
  • Van có bộ báo tín hiệu đóng mở, có thể kiểm tra van từ xa hoạt điều khiển van một cách tự động theo lưu lượng góc mở khác nhau.

Thông số kĩ thuật của van bướm điện Kosaplus – Hàn Quốc

Bảo hành 12 tháng
Bộ điều khiển vỏ làm bằng hợp kim nhôm, kẽm đúc nguyên khối
Chất liệu làm van bướm gang, thép, inox, nhựa
Công suất đầu điện 20W – 140W
Dãi kích cỡ DN50 – DN1000
Dạng hoạt động dạng ON/OFF hoặc dạng tuyến tính
Kiểu kết nối dạng kẹp (Waffer), dạng lắp bích
Lớp gioăng làm kín Cao xu tổng hợp, EPDM, PTFE
Môi trường làm việc Nước, hơi, khí, hóa chất…
Nhiệt độ bộ điện -40 – 80 độ C
Nhiệt độ làm việc của van 0 – 250 độ C
Thuộc dòng Van bướm điều khiển điện
Thời gian đóng mở 15s, 25s, 30s, 40s, 60s
Tiêu chuẩn kháng nước IP67
Tình trạng hàng có sẵn
Xuất xứ Kosaplus – Hàn Quốc
Áp lực làm việc PN10, PN16, PN25
Điện áp sử dụng 24V, 220V, 380V
Đĩa, trục van Gang, inox

Cấu tạo chi tiết của van bướm điện Hàn Quốc

Van bướm SW gắn động cơ điện Kosaplus là sự kết hợp hoàn hảo của Van bướm SW và động cơ điện Kosaplus

Phân van bướm cơ

Van được cấu thành từ 4 thành phần chính:

  • Thân van
    Được đúc từ các chất liệu như gang,inox,nhựa,thép không rỉ,…. Được định vị các lổ ốc cố định để viết với mặt bích của hệ thống đường ống tùy thuộc vào mỗi ứng dụng mà ta chọn vật liệu thân cho phù hợp.
  • Đĩa van
    Cấu tạo thiết kế dạng tròn cánh bướm ,là bộ phận tiếp xúc trực tiếp với chất lỏng,thực hiện nhiệm vụ Mở/Đóng van,Có cấu tạo chất liệu từ thép không rỉ,inox chịu được sự bào mòn của lưu chất.
  • Trục van
    Là một thanh sắt được gắn ở giữa kết nối với tay gạt,tay quay,bộ điều khiển khí nén hoặc bộ điều khiển điện để tác động phần đĩa van, trực van hoàn toàn làn bằng inox, chông rỉ sét, môi trường áp suất cao.
  • Gioăng làm kín
    Là nơi nằm trọng phạm vi ở cửa van cho phép đĩa van xoay trong nó. Nhiệm vụ làm kín khi đĩa van đóng, hoàn làm từ cao su cao cấp, hoặc Teplon chịu được nhiệt độ và ma sát cao.
    Ngoài ra còn 1 số bộ phận nhỏ khác như : ốc, bulong, đệm,…

Thông số kĩ thuật của van

Kích cỡ DN50 – DN1000
Chất liệu chế tạo Gang, inox, nhựa
Đĩa, trục van Inox, thép không rỉ
Lớp gioăng làm kín Cao xu tổng hợp, EPDM, PTFE
Áp lực làm việc PN10. PN16, PN25
Nhiệt độ làm việc 0 – 250 dộ C
Kết nối lắp bích hoặc dạng kẹp Wafer
Môi trường làm việc nước, khí, hơi, hóa chất
Hãng sx Samwoo SW
Xuất xứ Hàn Quốc

Bộ điều khiển điện Kosaplus

Bộ điều khiển hoạt động theo 2 cơ cấu chính là: ON/OFF đóng mở van hoàn toàn theo góc mở tối đa 0 – 90 độ và dạng tuyến tính giúp điều chỉnh góc mở cho phép điều tiết dòng chảy thông qua van theo lưu lượng. Sử dụng nguồn điện áp 24V, 220V, 380V nhờ động cơ chuyển đổi điện năng thành động năng truyền động qua các bánh răng tới trục van giúp van hoạt động đóng mở lưu thông dòng chất.

Để chặn việc xảy ra các sự cố qua tải, mất nguồn thì đầu điện được trang bị cảm biến điện áp và phụ kiện tay quay, cơ về để thực hiện hết hành trình van nếu xảy ra sự cố mất nguồn.

Thông số kĩ thuật của đầu điện

Nguồn cấp 24VAC ±10%, 220VAC
Tín hiệu điều khiển 4-20mA hoặc 0-10vdc
Góc quay hành trình 90 độ
Sai số vị trí ±5%
Lực quay 20Nm hoặc 30Nm
Nhiệt độ hoạt động -30-50 độ C
Kháng nước IP67
Ngõ ra 0-10VDC
Áp dụng các trục van phi 10~20mm, trục vuông 10~16.

Ưu điểm của bộ điều khiển điện

  • Có bộ báo hiệu được kết nối với tủ điều khiển PLC rất tiện trong vận hành.
    Van được lắp đặt cho các dòng van bi, van bướm nên lưu lượng đi qua đường ống lớn.
    Khi mất điện chúng ta có thể thao tác đóng mở van bằng cách vận hành bằng tay quay.
  • Tuổi thọ của động cơ cao gấp nhiều lần so với van điện tự và các loại động cơ đến từ các thương hiệu khác.
  • Khi hoạt động hết hành trình đóng hoặc mở van động cơ sẽ tự động ngắt nguồn, tránh hiện tượng ngâm điện dẫn tới hư hỏng động cơ.

Lưu ý khi lắp đặt van bướm điều khiển điện

Quy trình lắp đặt của van bướm điều khiển điện gồm các bước cơ bản như sau:

  • Trong quá trình lắp đặt van bướm cần có một khoảng cách mặt bích vừa đủ để lắp van không ảnh hưởng miếng đệm van.
  • Đường kính của 2 đường ống lắp van bướm phải bằng nhau để đảm bảo hoạt động cho đĩa van ổn định tránh mắc, kẹt.
  • Không sử dụng miếng đệm giữa mặt bích và van
  • Xiết chặt các ốc, vít từ từ theo góc chéo và đảm bảo trên mặt phẳng
  • Không được hàn mặt bích gần van bướm đã được lắp đặt.
  • Kích thước mặt bích phải đồng nhất kích thước van
  • Đối với van bướm đường kính lớn, khi lắp đặt thì ưu tiên lắp van với trục ti nằm ở vị trí ngang
  • Đấu điện vào bộ điều khiển điện đúng nguồn cấp (24V, 220V,…)
  • Đấu nối theo hướng dẫn của nhà cung cấp hoạc theo sơ đồ catalogue.

Sản phẩm Van bướm SW gắn động cơ điện Kosaplus đang được bán tại Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn. Để biết giá sản phẩm và tình trạng hàng hóa vui lòng liên hệ trực tiếp với nhân viên kinh doanh của chúng tôi.
