Van bướm điều khiển khí nén Wyeco

Giá: Liên hệ để nhận báo giá

  • ...

    Ms Trang Phòng kinh doanh

    0969 303 848 (Ưu tiên Zalo chat)

  • ...

    Ms Ngân Phòng kinh doanh

    0909 221 246 (Ưu tiên Zalo chat)

  • ...

    Ms Huệ Phòng kinh doanh

    09 1800 6799 (Ưu tiên Zalo chat)

  • ...

    Ms Nga Phòng kinh doanh

    09 1800 3799 (Ưu tiên Zalo chat)

Thông tin Van bướm điều khiển khí nén Wyeco

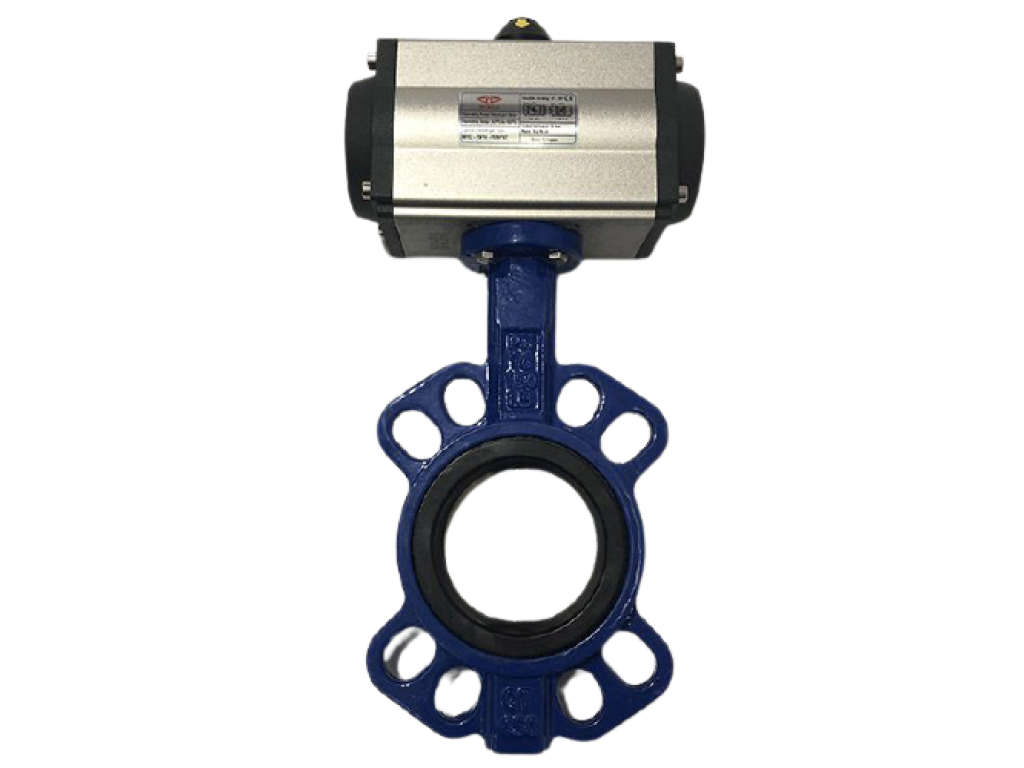

Van bướm điều khiển khí nén Wyeco

Van điều khiển khí nén là loại van được sử dụng trong hầu hết các hệ thống công nghiệp, hệ thống nhà máy, các công trình xử lý nước sạch, nước thải, nồi hơi, khí nén, .v.v. Trong đó, van bướm điều khiển khí nén Wyeco là loại van được sử dụng rất nhiều hiện nay. Đây là loại van được đóng mở bởi hệ thống khí nén bao gồm một van bướm kết hợp với thiết bị truyền động bằng khí nén.

Van bướm điều khiển khí nén Wyeco được sản xuất tại đất nước Đài Loan được phân phối bởi công ty TBCNSG đã và đang là sản phẩm được tin dùng hiện nay. Đây là thiết bị thực hiện chức năng đóng mở trực tiếp bằng áp lực của khí nén. Khí nén được cấp và phân chia bởi 1 van điện từ và đi vào bộ truyền động, đẩy cho pittong di chuyển hết hành trình tạo ra lực mô men xoắn cho trục vít làm chúng xoay 1 góc 90 độ, kết thúc chu trình mở.

  Van bướm khí nén đóng mở tương đối nhanh và không yêu cầu vận hành thủ công, do vậy, đây là thiết bị giúp tiết kiệm chi phí nhân công cho người sử dụng.

Cấu tạo của van bướm điều khiển khí nén Wyeco

 Van bướm điều khiển khí nén Wyeco có cấu tạo gồm 2 phần chính là: van bướm và bộ chuyền động bằng khí nén.

Bộ chuyền động bằng khí nén (hay còn gọi là đầu điều khiển khí nén)

Bộ truyền động bằng khí nén được chế tạo từ hợp kim nhôm có độ bền và chịu áp suất cao và chống nước theo tiêu chuẩn IP67, do vậy đây là sản phẩm có độ bền cực cao.

Cấu tạo của bộ chuyền động bằng khí nén bao gồm: Piston, Xi lanh, trục vít truyền động và lò xo.  Với áp lực khí nén đầu vào từ 2 đến ~8 bar cho phép động cơ hoạt động tối đa với 2 kiểu tác động là: Tác động đơn và tác động kép.

A. Kiểu tác động đơn

Là loại tác động chỉ dùng áp suất của khí nén trong chu trình mở van. Lực nén của lò xo sẽ thực hiện việc đóng và giữ van luôn trong trạng thái đóng nếu đầu điều khiển không được cấp khí nén.

B. Kiểu tác động kép

  Là loại tác động cần phải sử dụng khí nén trong cả 2 chu trình đóng van và mở van.

 Chúng ta cần phải lựa chọn cho hợp lý loại tác động để phù hợp với quy trình và mục đích sử dụng của hệ thống.

Phần van bướm

Là phần cơ của van, có nhiệm vụ đóng mở van cho lưu chất chảy qua hoặc ngăn chặn dòng chảy qua van, chúng được lắp cùng bộ điều khiển khí nén để thành một bộ van bướm điều khiển khí nén hoàn chỉnh.

Van bướm Wyeco được cấu tạo bởi các bộ phận chính, bao gồm:

  • Thân van: được làm bằng gang, đồng, thép, inox, nhựa.v.v. dạng kẹp hoặc lắp bích.
  • Đĩa van: được làm bằng inox 304 hoặc PVC, uPVC, cPVC giúp van làm việc trong nhiều môi trường khác nhau như nước, hóa chất, khí,.v.v.
  • Gioăng làm kín: được làm bằng PTFE chống hóa chất và ăn mòn hoặc EPDM, chống rò gỉ chất ra bên ngoài môi trường, tăng tuổi thọ của van.
  • Trục van: được làm từ inox 304, 316 hoặc thép không gỉ, đây là bộ phận được kết nối chính giữa đĩa van và bộ điều khiển khí nén, truyền lực giúp đĩa van đóng – mở xoay góc 90 độ.

Thông số kỹ thuật của van bướm điều khiển khí nén Wyeco

Về cơ bản, thông số kỹ thuật của van bướm điều khiển khí nén Wyeco đều giống các loại van điều khiển hãng khác:

Hãng sản xuất Wyeco.
Xuất xứ Đài Loan
Kích cỡ DN50-DN500
Chất liệu van gang, thân gang cánh inox, inox, nhựa, thép, đồng,…
Gioăng làm kín cao su EPDM, PTFE, NBR, teflon,…
Kiểu lắp lắp bích, Wafer
Chất liệu bộ khí Hợp kim nhôm
Trục piston bánh răng Inox
Kiểu tác động tác động đơn, tác động kép
Bộ truyền động tuyến tính, on/off
Áp lực khí nén 2 bar đến 8 bar.
Áp lực làm việc PN16
Nhiệt độ làm việc -20 độ C ~ 200 độ C.
Phụ kiện van Limit Swith Box, Solenoid valve, Positioner
Môi trường làm việc nước đa dụng, khí nén, hơi, các dung dịch, hóa chất...
Bảo hành 12 tháng

Nguyên lý làm việc của van bướm điều khiển khí nén Wyeco

Van bướm khí nén Wyeco hoạt động theo cơ chế rất đơn giản. Khi cấp nguồn khí nén vào bộ điều khiển, áp lực khí nén sẽ tạo ra đẩy Piston về hai phía. Piston được kết nối với bánh răng lúc này sẽ làm xoay bánh răng và tác động vào trục làm trục xoay. Trục quay làm cho trục van bướm kéo theo quay và bắt đầu chu trình mở van, đĩa van sẽ xoay vuông góc 90 độ, van được mở hoàn toàn, lưu chất qua van lúc này là lớn nhất.

Với đầu khí hoạt động theo kiểu tác động đơn thì khi ngừng cấp khí, lò xo sẽ tác động 1 lực đàn hồi đẩy cho piston về vị trí ban đầu. Còn với đầu khí tác động kép thì cần cấp khí thêm lần nữa để đưa van về vị trí đóng ban đầu.

Ưu điểm và nhược điểm của van bướm điều khiển khí nén Wyeco

Ưu điểm

  • Van bướm điều khiển bằng khí nén của Wyeco đóng mở tự động bằng việc cấp khí nén vào bộ truyền động nên sẽ giảm được chi phí nhân công cho việc vận hành hệ thống đường ống.
  • Van đóng mở hành trình nhanh từ 1 – 2 giây.
  • Hoạt động được trong thời gian liên tục với tuổi thọ cao.
  • Chịu được áp lực lớn PN16, hoạt động giảm tiếng ồn và êm ái
  • Nguồn điện áp đa dạng cho người sử dụng lựa chọn để phù hợp với nhu cầu
  • Kiểu đóng mở đa dạng: dạng On/Off hoặc tuyến tính sẽ đóng mở theo các góc khác nhau 25-75-80-90%.v.v.
  • Chống nước IP67
  • Trọng lượng nhẹ, dễ lắp đặt trong hệ thống

Nhược điểm

  • Van đóng mở nhanh nên dễ gây ra hiện tượng búa nước trong hệ thống đường ống.
  • Van bướm chỉ có size từ DN50 lắp bích hoặc kiểu Wafer cho hệ thống
  • Bắt bược phải có hệ thống máy nén khí hoặc bình tích áp để cung cấp khí nén cho bộ điều khiển khí nén, giúp chúng làm việc.

Ứng dụng của van bướm điều khiển khí nén Wyeco

Van bướm điều khiển khí nén Wyeco được ứng dụng trong các môi trường:

  • Hệ thống nước sạch, nước thải, nước nóng
  • Môi trường khí nén, lò hơi, khí gas, Oxy, nhiệt độ cao.
  • Nhà máy xử lý nước, cấp thoát nước sinh hoạt, nước công nghiệp sản xuất
  • Nhà máy thủy điện, đập thủy điện, hồ chứ, nhiệt điện.v.v.
  • Nhà máy sản xuất giấy, sản xuất xi măng, bột.
  • Nhà máy chế biến thực phẩm, đồ uống, bia, rượu, đường mía, nước giải khát.

Các loại van bướm điều khiển khí nén Wyeco

Hiện nay, công ty chúng tôi đang phân phối các loại van bướm khí nén Wyeco sau đây:

Van bướm inox điều khiển khí nén Wyeco

  • Thân van: Thép không gỉ Inox 304
  • Trục, đĩa van: inox304 CF8
  • Kích cỡ van: DN 50A(2") - 500A(20")
  • Nhiệt độ làm việc: -20 độ C ~ 180độ C
  • Áp lực làm việc: 10bar ~ 16bar
  • Hoạt động : ON/ OFF, tác động đơn, tác động kép ( có lò xo)
  • Kiểu kết nối trên đường ống: Dạng kẹp (Wafer), mặt bích
  • Vật liệu thân bộ chuyền động khí nén: hợp kim nhôm
  • Áp suất khí nén: 2 bar ~ 8 bar
  • Hàng có sẵn, bảo hành 12 tháng
  • Đủ CO, CQ

Van bướm nhựa PVC điều khiển khí nén Wyeco

  • Thân van: PVC
  • Trục, đĩa van: Nhựa PVC
  • Kích cỡ van: DN 50A(2") - 500A(20")
  • Nhiệt độ làm việc: -20 độ C ~ 80độ C
  • Áp lực làm việc: 10bar ~ 16bar
  • Hoạt động : ON/ OFF, tác động đơn, tác động kép ( có lò xo)
  • Kiểu kết nối trên đường ống: Dạng kẹp (Wafer), mặt bích
  • Vật liệu thân bộ chuyền động khí nén: hợp kim nhôm
  • Áp suất khí nén: 2 bar ~ 8 bar
  • Hàng có sẵn, bảo hành 12 tháng
  • Đủ CO, CQ

Van bướm mặt bích điều khiển khí nén Wyeco

  • Kích cỡ: 125A - 500A
  • Thân: Gang, Thép, Inox
  • Đĩa trục: Inox, thép wcb
  • Lớp lót: EPDM, Viton, Teflon, Inox.
  • Áp lực: 16kg/cm2
  • Nhiệt độ: -20°C đến 400°C
  • Sử dụng: Hơi, Khí, Dầu, Nước, Gas…
  • Hàng có sẵn, bảo hành 12 tháng
  • Van bướm inox vi sinh điều khiển khí nén Wyeco
  • Vật liệu chế tạo: inox 304, inox 316
  • Zoăng làm kín: teflon, vitton
  • Kiểu lắp: ren, hàn, clamp
  • Áp lực tối đa: PN16
  • Áp lực khí nén cấp vào: 0 ~ 8 bar
  • Tiêu chuẩn lắp: DIN, hoặc ANSI ( Theo tiêu chuẩn vi sinh)
  • Hàng có sẵn, bảo hành 12 tháng

Van bướm gang điều khiển khí nén Wyeco

  • Thân van: Gang, gang dẻo
  • Trục, đĩa van: Inox 304
  • Kích cỡ van: DN 50A(2") - 500A(20")
  • Nhiệt độ làm việc: -20 độ C ~ 80độ C
  • Áp lực làm việc: 10bar ~ 16bar
  • Hoạt động : ON/ OFF, tác động đơn, tác động kép ( có lò xo)
  • Kiểu kết nối trên đường ống: Dạng kẹp (Wafer), mặt bích
  • Vật liệu thân bộ chuyền động khí nén: hợp kim nhôm
  • Áp suất khí nén: 2 bar ~ 8 bar
  • Hàng có sẵn, bảo hành 12 tháng
  • Đủ CO, CQ

Nên mua van bướm điều khiển khí nén Wyeco ở đâu chính hãng giá tốt?

Hiện nay, trên thị trường có rất nhiều loại van bướm điều khiển khí nén đến từ các hãng khác nhau. Việc lựa chọn van bướm khí nén phù hợp với nhu cầu sử dụng và giá thành hợp lý là ưu tiên hàng đầu của người sử dụng. Tại công ty Thiết Bị Công Nghiệp Sài Gòn, giá van bướm điều khiển khí nén Wyeco rất tốt với chế độ bảo hành 12 tháng đủ CO, CQ.  Hãy liên hệ ngay với chúng tôi qua số Hotline: 0974737753 hoặc Ad Zalo để được tư vấn nhanh nhất và báo giá van bướm điều khiển khí nén Wyeco tốt nhất!

Sản phẩm Van bướm điều khiển khí nén Wyeco đang được bán tại Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn. Để biết giá sản phẩm và tình trạng hàng hóa vui lòng liên hệ trực tiếp với nhân viên kinh doanh của chúng tôi.

Quý khách có thể xem thêm các sản phẩm khác của thương hiệu Wyeco tại đây!
