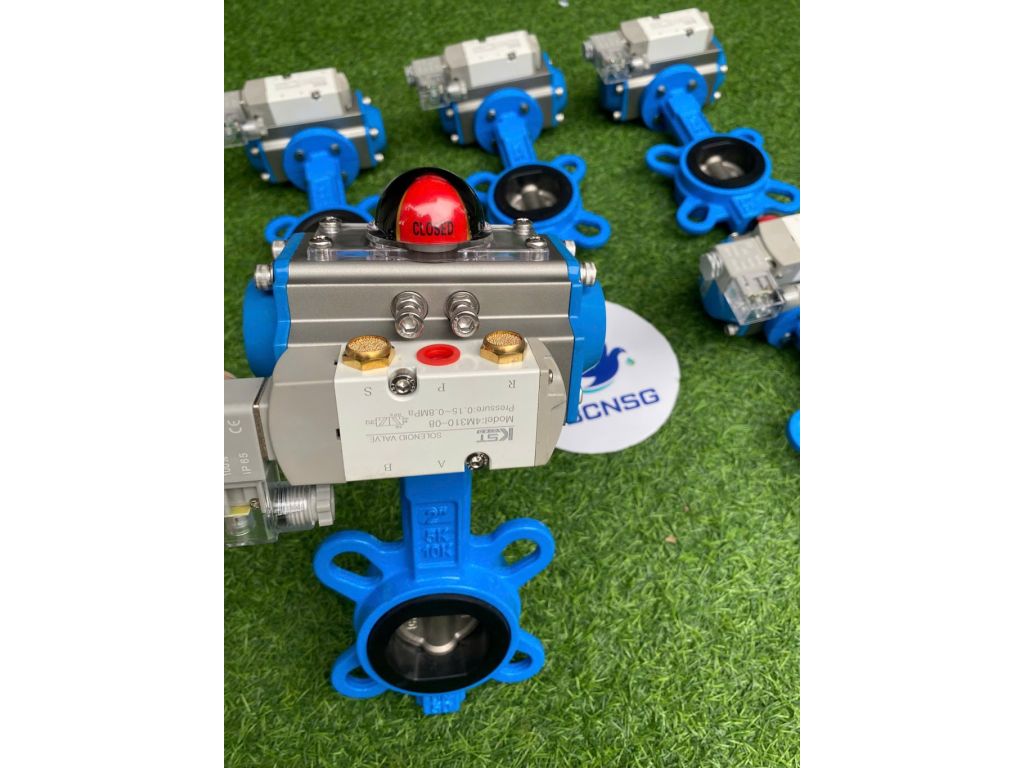

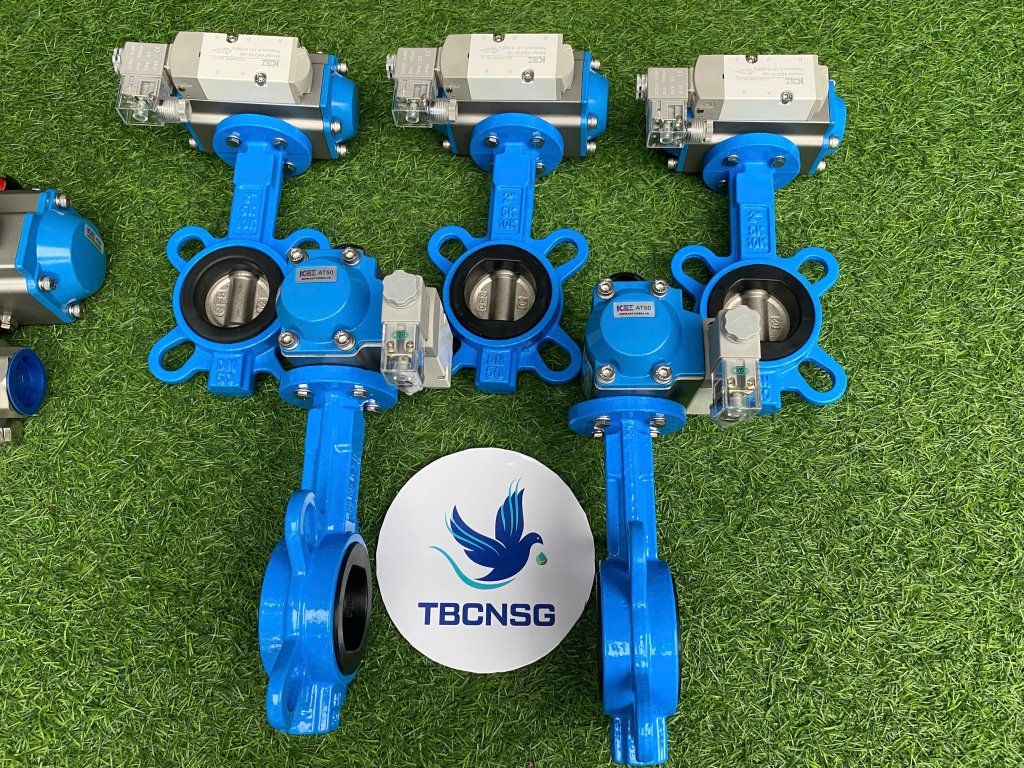

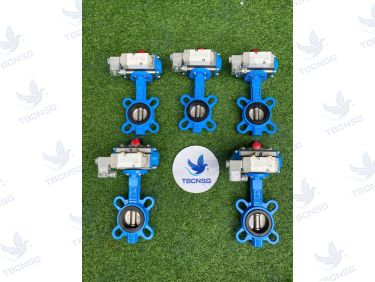

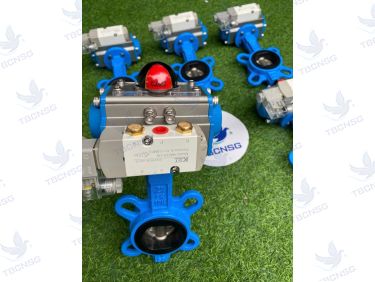

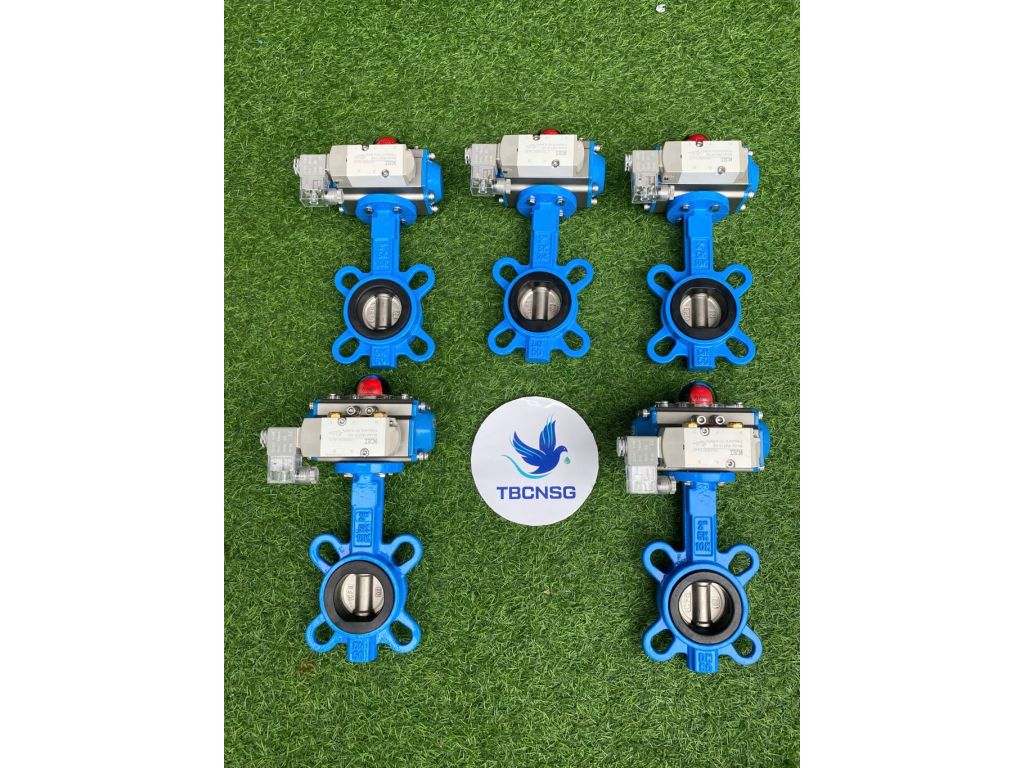

Van bướm KST gang điều khiển khí nén

Giới thiệu tổng quan

Van bướm gang điều khiển khí nén (tiếng Anh: Pneumatic Actuated Cast Iron Butterfly Valve) là thiết bị cơ khí được sử dụng để kiểm soát lưu lượng chất lỏng hoặc khí trong hệ thống đường ống bằng cách sử dụng bộ truyền động khí nén. Nguyên lý hoạt động dựa trên việc quay một đĩa hình bướm nằm bên trong thân van. Bộ truyền động khí nén, nhận tín hiệu áp suất khí, sẽ tạo ra mô-men xoắn để xoay trục van, từ đó điều chỉnh góc mở của đĩa bướm, làm thay đổi tiết diện lưu thông và kiểm soát lưu lượng. Van bướm gang nối lug (Lug type) cho phép lắp đặt ở giữa hai mặt bích và có thể sử dụng như van cách ly ở cả hai đầu. Thương hiệu KST, xuất xứ Hàn Quốc, đảm bảo chất lượng và độ bền.

Thông số kỹ thuật chi tiết

Ưu điểm & Nhược điểm kỹ thuật

Ưu điểm:

• Khả năng chịu áp lực và nhiệt độ: Với tiêu chuẩn PN16, van phù hợp với đa số các ứng dụng công nghiệp thông thường.
• Vật liệu thân gang: Gang xám có khả năng chống ăn mòn tốt với nước và các chất lỏng không quá khắc nghiệt, chi phí hợp lý.
• Đĩa bọc cao su EPDM: Mang lại khả năng làm kín tuyệt vời, chống rò rỉ và chịu được nhiệt độ, hóa chất nhất định.
• Kiểu kết nối Lug: Cho phép lắp đặt và tháo gỡ dễ dàng, có thể thay thế từng mặt bích trong trường hợp cần bảo trì.
• Điều khiển khí nén: Phản ứng nhanh, độ tin cậy cao, an toàn trong môi trường dễ cháy nổ, dễ dàng tích hợp vào hệ thống tự động hóa.
• Độ bền trục SS41: Đảm bảo khả năng chống ăn mòn và mài mòn cho bộ phận truyền động chính.

Nhược điểm:

• Khả năng chống ăn mòn hóa học: Thân gang và đĩa gang không phù hợp với các môi trường hóa chất ăn mòn mạnh.
• Giới hạn nhiệt độ: Nhiệt độ làm việc tối đa 110°C có thể không đáp ứng các ứng dụng nhiệt độ cao.
• Chỉ phù hợp với chất lỏng hoặc khí: Không thích hợp cho các ứng dụng có chứa hạt rắn lớn hoặc bùn sệt.
• Rủi ro ăn mòn do nước: Trong môi trường nước có chứa các chất gây ăn mòn, thân gang có thể bị ăn mòn theo thời gian.

Vấn đề kỹ thuật thường gặp và cách giải quyết:

• Rò rỉ gioăng: Do lão hóa cao su, vật liệu không tương thích hoặc lắp đặt sai. Giải pháp: Thay thế gioăng EPDM bằng vật liệu phù hợp hơn (ví dụ: NBR, Viton) hoặc kiểm tra lại quy trình lắp đặt, siết bu lông đúng lực.
• Kẹt đĩa bướm: Do cặn bẩn tích tụ hoặc biến dạng đĩa. Giải pháp: Vệ sinh định kỳ, kiểm tra đường ống trước khi lắp đặt.
• Bộ điều khiển khí nén hoạt động không ổn định: Do nguồn khí nén không sạch, áp suất không đủ hoặc van điện từ gặp sự cố. Giải pháp: Lắp đặt bộ lọc khí, bộ điều chỉnh áp suất và kiểm tra van điện từ.

Ứng dụng thực tế

• Hệ thống cấp thoát nước: Điều khiển lưu lượng nước sạch, nước thải trong các nhà máy xử lý nước, trạm bơm.
• Ngành công nghiệp thực phẩm và đồ uống: Kiểm soát lưu lượng chất lỏng trong quá trình sản xuất (cần chứng nhận vật liệu).
• Hệ thống HVAC: Điều khiển lưu lượng nước nóng, nước lạnh trong các hệ thống điều hòa không khí trung tâm.
• Ngành công nghiệp hóa chất: Ứng dụng với các loại hóa chất không ăn mòn mạnh.
• Hệ thống khí nén: Điều khiển dòng khí nén trong các nhà máy sản xuất.
• Ngành dầu khí: Sử dụng trong các ứng dụng không yêu cầu vật liệu đặc biệt.

Hướng dẫn lắp đặt & vận hành

Lắp đặt:

1. Đảm bảo đường ống đã được làm sạch và không có vật lạ.
2. Kiểm tra hướng dòng chảy của lưu chất trên thân van.
3. Đặt van vào giữa hai mặt bích của đường ống, căn chỉnh các lỗ bu lông.
4. Siết đều các bu lông theo đường chéo để đảm bảo lực ép đều lên gioăng làm kín.
5. Kết nối bộ điều khiển khí nén với nguồn cấp khí và van điện từ theo sơ đồ đấu nối.
6. Kiểm tra kết nối điện cho van điện từ và các phụ kiện khác (nếu có).

Vận hành:

1. Cung cấp áp suất khí nén cho bộ điều khiển.
2. Kích hoạt van điện từ để điều khiển van mở/đóng hoặc điều chỉnh lưu lượng theo tín hiệu.
3. Quan sát hoạt động của van và kiểm tra rò rỉ.
4. Thực hiện các bước điều chỉnh lưu lượng bằng cách thay đổi tín hiệu điều khiển hoặc áp suất khí (nếu có).

Lưu ý kỹ thuật quan trọng:

• Không sử dụng van như một thiết bị chặn dòng chảy khi đang có áp suất cao và chỉ mở một phần nhỏ (có thể gây mài mòn đĩa và gioăng).
• Đảm bảo áp suất khí điều khiển nằm trong dải hoạt động cho phép của bộ điều khiển.
• Đối với kết nối Lug, có thể lắp đặt ở cuối đường ống nhưng cần lưu ý khả năng chịu lực của mặt bích.

Bảo trì & xử lý sự cố

Bảo dưỡng định kỳ

• Kiểm tra định kỳ (6 tháng/lần) độ kín của van, tình trạng gioăng và đĩa.
• Vệ sinh bên ngoài van, kiểm tra bộ điều khiển khí nén và các phụ kiện.
• Kiểm tra áp suất khí nén và chất lượng khí cấp.
• Tra dầu mỡ cho các bộ phận chuyển động nếu cần thiết (theo khuyến cáo của nhà sản xuất).

Khắc phục sự cố thường gặp

• Van không đóng kín hoặc rò rỉ: Kiểm tra tình trạng gioăng EPDM, làm sạch đĩa và thân van, siết lại bu lông mặt bích. Nếu gioăng hư hỏng, cần thay thế.
• Bộ điều khiển khí nén không hoạt động: Kiểm tra nguồn cấp khí nén (áp suất, độ sạch), đường ống dẫn khí, van điện từ.
• Van đóng mở chậm hoặc không hết hành trình: Kiểm tra áp suất khí, độ trơn tru của trục và đĩa, tình trạng của lò xo (đối với van tác động đơn).

Phân tích so sánh kỹ thuật: Van bướm gang KST điều khiển khí nén vs. Van bướm thép không gỉ điều khiển khí nén

So với van bướm thép không gỉ điều khiển khí nén, van bướm gang KST có những ưu và nhược điểm riêng biệt về mặt kỹ thuật:

• Vật liệu: Gang có chi phí thấp hơn thép không gỉ nhưng khả năng chống ăn mòn hóa học kém hơn đáng kể. Thép không gỉ (ví dụ: SS304, SS316) phù hợp với môi trường ăn mòn, nhiệt độ cao và yêu cầu vệ sinh nghiêm ngặt hơn.
• Ứng dụng: Van gang KST lý tưởng cho các hệ thống nước, khí nén, dầu nhẹ trong môi trường không khắc nghiệt. Van thép không gỉ mở rộng phạm vi ứng dụng sang các ngành hóa chất, thực phẩm, dược phẩm đòi hỏi độ tinh khiết và khả năng chống ăn mòn cao.
• Áp suất và nhiệt độ: Cả hai loại có thể đạt các tiêu chuẩn PN và nhiệt độ tương đương tùy thuộc vào thiết kế cụ thể. Tuy nhiên, thép không gỉ thường cho phép hoạt động ở dải nhiệt độ rộng hơn và áp suất cao hơn trong một số cấu hình.
• Trọng lượng và chi phí: Van gang thường nặng hơn và có chi phí ban đầu thấp hơn so với van thép không gỉ có cùng kích thước và chức năng.
• Độ bền cơ học: Thép không gỉ có độ bền kéo và độ cứng cao hơn gang, giúp chống biến dạng tốt hơn dưới tải trọng lớn hoặc va đập.

Việc lựa chọn giữa van bướm gang và van bướm thép không gỉ phụ thuộc vào yêu cầu cụ thể về môi trường làm việc, nhiệt độ, áp suất, tiêu chuẩn vệ sinh và ngân sách của dự án.

Để được tư vấn chi tiết về lựa chọn van bướm gang điều khiển khí nén KST hoặc các giải pháp van công nghiệp khác, vui lòng liên hệ với Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn (TBCNSG) tại địa chỉ: Số 159, đường GS14, Khu đô thị Quảng Trường Xanh, P. Đông Hòa, TP. Hồ Chí Minh. Email: [email protected] – Hotline: 09.1800.6799 – Website: https://diennuoccongnghiep.com.
