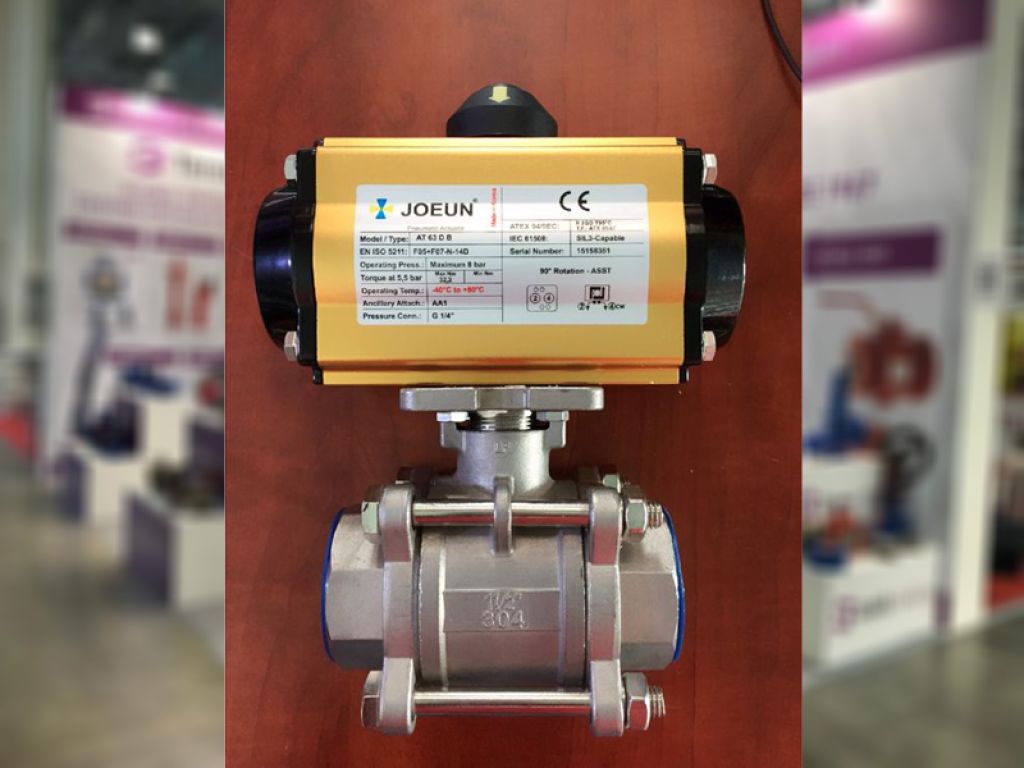

Van bi khí nén Joeun là dòng van bi công nghiệp được kết hợp với bộ truyền động khí nén (Pneumatic Actuator), giúp tự động hóa thao tác đóng mở dòng lưu chất trong hệ thống đường ống. Với xuất xứ Hàn Quốc, thương hiệu Joeun Yuanda Valve được các kỹ sư cơ điện và nhà thầu tại Việt Nam đánh giá cao nhờ độ kín, độ bền và khả năng đáp ứng đa dạng tiêu chuẩn kết nối. Bài viết dưới đây tổng hợp đầy đủ thông số kỹ thuật, phân loại, bảng giá tham khảo và hướng dẫn chọn mua van bi khí nén Joeun phù hợp với từng hệ thống.
Joeun (Joeun Yuanda Valve) là thương hiệu chuyên sản xuất van công nghiệp tại Hàn Quốc, có bề dày hoạt động lâu năm trong lĩnh vực van bi, van bướm, van cầu và các dòng van điều khiển tự động. Sản phẩm của hãng được ứng dụng rộng rãi trong nhà máy sản xuất, hệ thống xử lý nước, nhà máy hóa chất, thực phẩm, dược phẩm và các công trình HVAC.
Van bi khí nén Joeun là sự kết hợp giữa thân van bi (Valve Body) và bộ truyền động khí nén (Pneumatic Actuator). Thay vì phải quay tay gạt như van bi thông thường, người vận hành chỉ cần cấp khí nén qua van điện từ để bộ actuator xoay trục van 90 độ, thực hiện đóng hoặc mở dòng chảy. Thời gian đóng mở của dòng van này rất nhanh, chỉ khoảng 1 đến 2 giây tùy kích thước và model bộ truyền động.
Vai trò chính của van bi điều khiển khí nén Joeun là tự động hóa quá trình đóng ngắt (ON/OFF) hoặc điều tiết dòng chảy trong dây chuyền sản xuất. Nhờ cơ cấu khí nén, van có thể được điều khiển từ xa thông qua hệ thống PLC, tủ điện điều khiển hoặc nút nhấn tại chỗ, góp phần giảm nhân công và nâng cao độ an toàn vận hành.
Từ khóa liên quan: van bi điều khiển khí nén, van bi Joeun Hàn Quốc, van bi đóng mở bằng khí nén Joeun.
Để lựa chọn đúng sản phẩm, kỹ sư cần hiểu rõ hai thành phần cấu thành nên van bi khí nén Joeun: thân van bi và bộ truyền động khí nén. Mỗi bộ phận đảm nhận một chức năng riêng nhưng phối hợp chặt chẽ với nhau trong quá trình vận hành.
Phần thân van bi (Valve Body):
Phần bộ truyền động khí nén (Pneumatic Actuator):
Van bi khí nén Joeun hoạt động dựa trên lực đẩy của khí nén tác động lên piston trong bộ actuator. Tùy theo kết cấu bên trong, người ta phân thành hai dạng chính:
Tác động kép (Double Acting): Khí nén được cấp vào cả hai chiều để thực hiện đóng và mở. Khi cấp khí vào cổng A, van mở; khi cấp khí vào cổng B, van đóng. Khi ngắt khí, van giữ nguyên trạng thái hiện tại. Ưu điểm là mô-men xoắn lớn, tiết kiệm chi phí và kích thước gọn hơn so với tác động đơn cùng lực.
Tác động đơn (Spring Return): Khí nén chỉ dùng để thực hiện một chiều (mở hoặc đóng), chiều còn lại do lực lò xo hồi vị. Khi mất nguồn khí nén, lò xo tự động đưa van về vị trí an toàn ban đầu. Đây là lựa chọn bắt buộc với các hệ thống yêu cầu chế độ an toàn Fail-safe.
Đây là nội dung nhiều kỹ sư thiết kế quan tâm nhưng ít tài liệu giải thích rõ. Với van bi khí nén Joeun tác động đơn, vị trí an toàn khi mất khí nén phụ thuộc vào cách lắp đặt bộ actuator lên thân van:
Ngoài hai chế độ đóng mở ON/OFF, van bi Joeun còn có thể kết hợp bộ điều khiển vị trí (Positioner) để điều tiết tuyến tính theo tín hiệu 4-20mA, phục vụ các bài toán điều chỉnh lưu lượng chính xác.
Một cụm van bi khí nén Joeun hoàn chỉnh khi đưa vào vận hành thường bao gồm bốn thành phần: thân van bi, bộ truyền động khí nén, van điện từ Solenoid và công tắc giám sát hành trình. Sơ đồ đấu nối tiêu chuẩn như sau:
Bảng dưới đây tổng hợp các thông số kỹ thuật chuẩn của van bi khí nén Joeun, giúp kỹ sư tra cứu nhanh khi thiết kế và lắp đặt hệ thống đường ống.
| Thông số | Chi tiết |
|---|---|
| Kích cỡ đường ống | DN15 đến DN200 (1/2 inch đến 8 inch) |
| Vật liệu thân van | Inox 304 (CF8), Inox 316 (CF8M), Gang cầu FCD, Thép đúc WCB / GS-C25 |
| Vật liệu gioăng (Seat) | PTFE (Teflon), R-PTFE, Viton, EPDM |
| Kiểu kết nối | Nối ren BSPT / NPT; lắp mặt bích JIS 10K, PN16, PN25, ANSI 150 |
| Áp suất làm việc | 10 bar, 16 bar, 25 bar, 40 bar (PN10 đến PN40) |
| Áp suất khí nén điều khiển | 3 bar đến 8 bar |
| Nhiệt độ làm việc | -10°C đến 180°C; dòng Inox/Thép chịu nhiệt có thể lên đến 250°C |
| Môi trường sử dụng | Nước, khí nén, hơi nóng (steam), hóa chất, dầu |
| Góc xoay | 90 độ (1/4 vòng) |
| Xuất xứ | Joeun - Hàn Quốc |
Đây là dòng được sử dụng nhiều nhất trong các nhà máy thực phẩm, dược phẩm và hóa chất nhờ khả năng chống ăn mòn cao. Thân van chế tạo từ Inox 304 hoặc Inox 316, bi van mài bóng, gioăng PTFE đảm bảo độ kín tuyệt đối. Dòng này có dạng 2 thân (2PC) hoặc 3 thân (3PC) tháo lắp nhanh, thuận tiện cho việc vệ sinh định kỳ. Kích thước phổ biến từ DN15 đến DN100, kết nối ren hoặc mặt bích.
Với ưu điểm tối ưu chi phí, van bi gang Joeun mặt bích JIS 10K hoặc PN16 là lựa chọn hợp lý cho hệ thống cấp thoát nước, HVAC, xử lý nước thải và hệ thống phòng cháy chữa cháy. Thân gang cầu FCD cho độ bền cơ học tốt, chịu được áp lực 10 đến 16 bar. Dòng này thường dùng kích thước lớn từ DN50 đến DN200 với kết nối mặt bích tiêu chuẩn.
Van bi thép Joeun (WCB hoặc GS-C25) được thiết kế cho môi trường khắc nghiệt như hơi nóng (steam), dầu nóng, khí nén áp lực lớn. Dòng này chịu được áp suất PN25 đến PN40 và nhiệt độ lên đến 250°C, phù hợp với nhà máy nhiệt điện, lò hơi, hệ thống gia nhiệt công nghiệp.
Van bi 3 ngả khí nén Joeun dùng cho nhiệm vụ phân nhánh hoặc trộn dòng chảy tự động. Loại chữ L dùng để chuyển hướng dòng chảy giữa hai nhánh, loại chữ T dùng để trộn hoặc chia dòng. Sản phẩm thường được ứng dụng trong hệ thống xử lý nước, dây chuyền sản xuất có nhu cầu chuyển đổi lưu chất linh hoạt.
Việc lựa chọn đúng chủng loại giúp tránh lãng phí chi phí và đảm bảo van vận hành ổn định trong thời gian dài. Dưới đây là bốn bước kỹ thuật cơ bản:
Một trong những sai sót thường gặp khi lắp đặt là chọn actuator không đủ mô-men xoắn, khiến van không đóng kín hoặc kẹt bi. Bảng dưới đây giúp kỹ sư tra cứu nhanh mô-men xoắn yêu cầu và model bộ truyền động khí nén tương ứng cho từng kích thước van bi Joeun.
| Kích thước van | Mô-men xoắn yêu cầu (Nm) | Model actuator tác động kép gợi ý | Model actuator tác động đơn gợi ý |
|---|---|---|---|
| DN15 (1/2 inch) | 8 đến 10 | AT50D | AT63S |
| DN20 (3/4 inch) | 10 đến 12 | AT63D | AT75S |
| DN25 (1 inch) | 12 đến 15 | AT63D | AT75S |
| DN32 (1-1/4 inch) | 18 đến 22 | AT75D | AT88S |
| DN40 (1-1/2 inch) | 25 đến 30 | AT88D | AT100S |
| DN50 (2 inch) | 40 đến 50 | AT100D | AT115S |
| DN65 (2-1/2 inch) | 60 đến 70 | AT115D | AT125S |
| DN80 (3 inch) | 80 đến 100 | AT125D | AT145S |
| DN100 (4 inch) | 120 đến 150 | AT145D | AT160S |
| DN150 (6 inch) | 220 đến 260 | AT190D | AT210S |
| DN200 (8 inch) | 350 đến 420 | AT210D | AT240S |
Lưu ý: Mô-men xoắn thực tế còn phụ thuộc vào áp suất làm việc của lưu chất, nhiệt độ và tần suất đóng mở. Với môi trường hơi nóng hoặc chu kỳ đóng mở dày, nên chọn actuator có hệ số an toàn lớn hơn 30% so với giá trị trong bảng. Liên hệ bộ phận kỹ thuật để được tính toán chính xác cho từng hệ thống cụ thể.
Bài toán chi phí đầu tư luôn là mối quan tâm hàng đầu của các nhà thầu và cán bộ thu mua. Bảng so sánh dưới đây giúp người mua có góc nhìn khách quan về phân khúc giá và chất lượng.
| Tiêu chí | Van bi khí nén Joeun (Hàn Quốc) | Van bi khí nén Đài Loan | Van bi khí nén Trung Quốc |
|---|---|---|---|
| Chất liệu thân van | Inox, gang cầu, thép đúc chuẩn quốc tế | Inox, gang, thép đúc | Chủ yếu inox và gang, chất liệu biến thiên |
| Độ chính xác gia công | Rất cao, bề mặt bi mài bóng | Cao | Trung bình đến khá |
| Độ kín và tuổi thọ gioăng | Cao, gioăng PTFE/Viton nhập khẩu | Khá cao | Trung bình |
| Chuẩn kết nối | JIS 10K, PN16, PN25, ANSI 150 | JIS 10K, PN16 | Chủ yếu JIS 10K, PN16 |
| Phân khúc ngân sách | Cao cấp, trung bình cao | Trung bình | Tiết kiệm |
| Phù hợp với | Dây chuyền sản xuất yêu cầu độ ổn định cao, hóa chất, thực phẩm, hơi nóng | Hệ thống nước, HVAC, công trình dân dụng và công nghiệp nhẹ | Hệ thống nước phụ trợ, công trình ngân sách hạn chế |
Giá van bi khí nén Joeun phụ thuộc vào nhiều yếu tố: kích thước van, vật liệu thân van, dạng tác động đơn hay kép, kiểu kết nối ren hay mặt bích, và các phụ kiện đi kèm như van điện từ, công tắc hành trình. Bảng dưới đây cung cấp mức giá tham khảo để hỗ trợ lập dự toán.
| Chủng loại | Kích thước | Giá tham khảo (VNĐ) |
|---|---|---|
| Van bi Inox 304 nối ren + actuator tác động kép | DN15 | 1.450.000 đến 1.900.000 |
| Van bi Inox 304 nối ren + actuator tác động kép | DN25 | 1.900.000 đến 2.500.000 |
| Van bi Inox 304 nối ren + actuator tác động kép | DN40 | 2.900.000 đến 3.700.000 |
| Van bi Inox 304 nối ren + actuator tác động kép | DN50 | 3.500.000 đến 4.500.000 |
| Van bi gang mặt bích JIS 10K + actuator tác động kép | DN50 | 3.200.000 đến 4.200.000 |
| Van bi gang mặt bích JIS 10K + actuator tác động kép | DN80 | 4.800.000 đến 6.000.000 |
| Van bi gang mặt bích JIS 10K + actuator tác động kép | DN100 | 6.000.000 đến 7.800.000 |
| Van bi gang mặt bích JIS 10K + actuator tác động kép | DN150 | 10.500.000 đến 13.500.000 |
| Van bi gang mặt bích JIS 10K + actuator tác động kép | DN200 | 15.500.000 đến 19.500.000 |
Mức giá trên chỉ mang tính chất tham khảo, chưa bao gồm VAT và phụ kiện đi kèm. Giá thực tế phụ thuộc vào tỷ giá nhập khẩu, khối lượng đơn hàng và thời điểm đặt hàng. Quý khách vui lòng liên hệ hotline 09 1800 6799 hoặc email [email protected] để nhận báo giá chiết khấu sâu cho dự án.
Lắp đặt đúng kỹ thuật giúp van hoạt động ổn định và kéo dài tuổi thọ. Dưới đây là các lưu ý quan trọng:
Trên thị trường hiện có nhiều đơn vị cung cấp van bi khí nén Joeun với nhiều mức giá khác nhau. Để đảm bảo mua được hàng chính hãng, quý khách nên lựa chọn đơn vị phân phối có đầy đủ giấy tờ chứng minh nguồn gốc xuất xứ, có kho hàng sẵn và chế độ bảo hành rõ ràng.
Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn (TBCNSG.com) là đơn vị chuyên cung cấp các sản phẩm van công nghiệp, đồng hồ nước, đồng hồ áp suất và thiết bị công nghiệp chất lượng cao. Chúng tôi phân phối van bi khí nén Joeun Hàn Quốc với các cam kết:
Thông tin liên hệ:
Bộ truyền động khí nén của van bi Joeun hoạt động trong dải áp lực từ 3 bar đến 8 bar. Áp lực khuyến nghị để van đóng mở ổn định là khoảng 5 đến 6 bar. Nếu áp lực khí nén thấp hơn 3 bar, mô-men xoắn tạo ra có thể không đủ để xoay bi van, đặc biệt với các kích thước lớn từ DN100 trở lên.
Van tác động kép cần cấp khí nén cho cả hai chiều đóng và mở, khi mất khí van giữ nguyên vị trí. Van tác động đơn chỉ cần cấp khí một chiều, chiều còn lại do lò xo hồi vị, khi mất khí van tự về vị trí an toàn. Van tác động đơn thường có kích thước actuator lớn hơn và giá cao hơn so với tác động kép cùng kích cỡ.
Các sản phẩm van bi khí nén Joeun do TBCNSG.com phân phối đều có đầy đủ chứng chỉ CO (Certificate of Origin), CQ (Certificate of Quality), packing list và hóa đơn VAT. Quý khách có thể yêu cầu cung cấp bộ chứng từ khi đặt hàng để phục vụ công tác nghiệm thu công trình.
Với đường ống có kích thước nhỏ hơn DN50, kết nối ren giúp tiết kiệm chi phí và dễ lắp đặt. Với đường ống từ DN50 trở lên, nên chọn kết nối mặt bích JIS 10K hoặc PN16 để đảm bảo độ kín, khả năng chịu lực và thuận tiện cho việc tháo lắp bảo trì.
Có. Ngoài chế độ đóng mở ON/OFF, van bi khí nén Joeun có thể kết hợp bộ điều khiển vị trí Positioner nhận tín hiệu 4-20mA để điều tiết góc mở của bi van, từ đó điều chỉnh lưu lượng dòng chảy theo yêu cầu. Tuy nhiên, nếu cần điều tiết chính xác cao, nên tham khảo thêm dòng van cầu hoặc van bướm điều khiển khí nén.
Quý khách đang cần tư vấn chọn size van và bộ điều khiển khí nén phù hợp với hệ thống đường ống? Hãy gửi yêu cầu kỹ thuật hoặc thông số đường ống để được đội ngũ kỹ thuật TBCNSG.com hỗ trợ tính toán mô-men xoắn, chọn model actuator và báo giá chi tiết.
Liên hệ ngay hotline 09 1800 6799 hoặc email [email protected] để nhận báo giá van bi khí nén Joeun chính hãng với chiết khấu cao cho dự án. Địa chỉ: Số 25, Đường Số 1, Khu đô thị trung tâm hành chính Dĩ An, Khu phố Nhị Đồng 2, Phường Dĩ An, Thành phố Hồ Chí Minh.
Xem thêm các dòng sản phẩm liên quan: van bướm khí nén Joeun, van bi inox điều khiển khí nén, bộ truyền động khí nén, van điện từ khí nén Solenoid, công tắc giám sát hành trình Limit Switch Box.
