Van bi khí nén Genebre là giải pháp điều khiển dòng chảy công nghiệp được nhiều kỹ sư thiết kế và cán bộ thu mua tại Việt Nam lựa chọn nhờ sự kết hợp giữa thân van bi inox chất lượng cao và bộ truyền động khí nén (Pneumatic Actuator) đạt tiêu chuẩn châu Âu. Bài viết dưới đây tổng hợp đầy đủ thông tin về thương hiệu Genebre, cấu tạo, thông số kỹ thuật, các dòng van bi khí nén phổ biến, phụ kiện đi kèm và hướng dẫn chọn mã van chính xác cho từng hệ thống.
Genebre là thương hiệu van công nghiệp đến từ Tây Ban Nha (Spain), có bề dày kinh nghiệm trong lĩnh vực sản xuất van và phụ kiện đường ống. Sản phẩm van bi khí nén Genebre là sự kết hợp giữa thân van bi (Ball Valve) và đầu điều khiển khí nén (Pneumatic Actuator), tạo thành một bộ van trọn bộ có khả năng đóng mở tự động bằng áp suất khí nén.
Nguyên lý vận hành của van bi khí nén Genebre dựa trên áp suất khí nén trong khoảng 2.5 bar đến 8 bar để điều khiển quả bi xoay góc 90 độ, từ đó đóng hoặc mở dòng chảy. Ưu điểm cốt lõi của dòng van này bao gồm thời gian đóng mở nhanh, độ bền cao, đạt các tiêu chuẩn châu Âu về an toàn cháy nổ, chuẩn kết nối ISO 5211 và NAMUR giúp lắp đặt trực tiếp các phụ kiện điều khiển mà không cần bộ gá cồng kềnh.
Van bi khí nén Genebre phù hợp cho nhiều hệ thống khác nhau như hệ thống nước sạch, nước thải, hóa chất, thực phẩm, hơi nóng áp suất thấp và các dây chuyền sản xuất công nghiệp yêu cầu điều khiển tự động.
Một bộ van bi khí nén Genebre hoàn chỉnh gồm hai thành phần chính:
Đầu khí nén Genebre được chia thành hai dòng chính với cơ chế hoạt động khác nhau:
Dưới đây là bảng tổng hợp các thông số kỹ thuật cốt lõi của van bi khí nén Genebre mà kỹ sư và người mua hàng cần tra cứu:
| Thông số | Giá trị chi tiết |
|---|---|
| Dải kích thước (Size) | DN15 - DN200 (1/2" - 8") |
| Thân van (Body Material) | Inox 316 (CF8M), Inox 304 (CF8), Thép A216 WCB |
| Gioăng làm kín (Seat) | PTFE + 15% GF, RPTFE |
| Kiểu kết nối (End Connection) | Nối ren (BSP/NPT), Nối bích (ANSI 150 / PN16 / PN40), Hàn (BW/SW) |
| Nhiệt độ làm việc | -20°C đến +180°C (tùy vật liệu gioăng) |
| Áp lực vận hành van | PN16, PN40, Class 150, Class 300 |
| Áp lực khí nén điều khiển | 2.5 bar - 8 bar |
| Tiêu chuẩn đế van / đầu khí | ISO 5211, NAMUR Standard |
Việc nắm rõ các thông số trên giúp kỹ sư lựa chọn chính xác mã van bi khí nén Genebre phù hợp với điều kiện vận hành thực tế của hệ thống.
Đây là dòng van bi 2 thân (2-piece) hoặc 3 thân (3-piece) nối ren, phổ biến cho đường ống kích thước nhỏ và vừa. Van bi inox nối ren Genebre kết hợp đầu khí nén được ứng dụng rộng rãi trong các hệ thống hóa chất, thực phẩm, nước sạch và hơi nóng áp suất thấp. Ưu điểm của dòng này là khả năng tháo lắp nhanh, dễ bảo trì và chi phí đầu tư hợp lý.

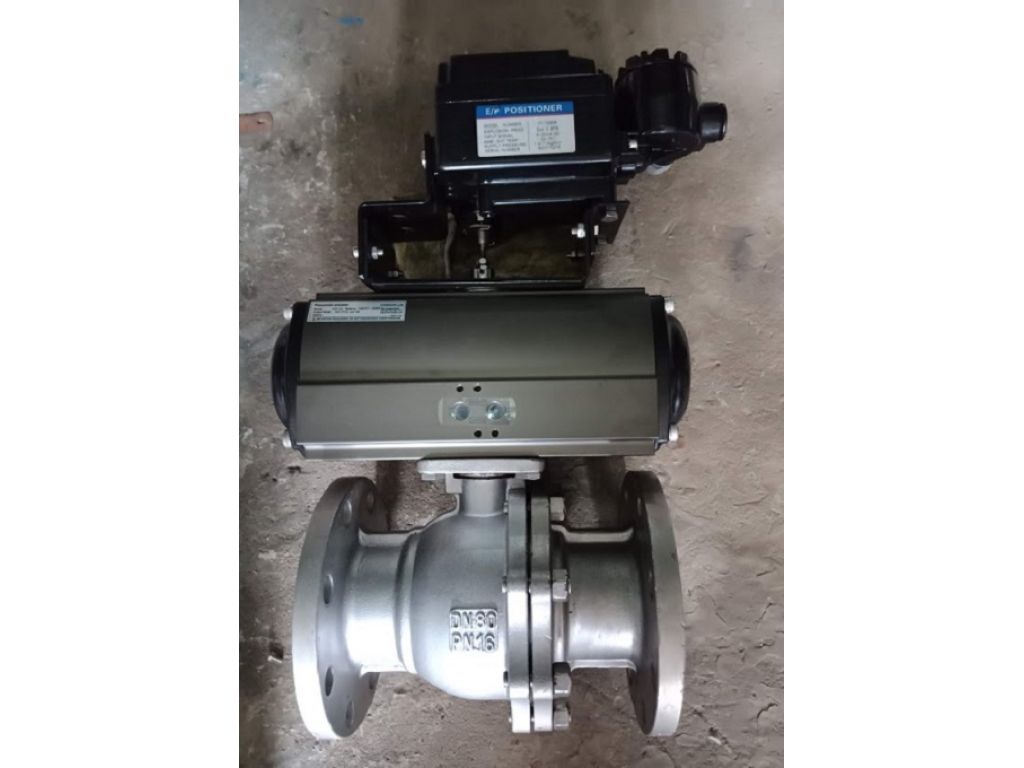

Dòng van bi mặt bích tiêu chuẩn DIN/ANSI được thiết kế cho các hệ thống công nghiệp nặng. Van bi nối bích khí nén Genebre thường được sử dụng trong hệ thống đường ống công nghiệp, dầu khí và xử lý nước thải. Với kết cấu chắc chắn và khả năng chịu áp lực cao, dòng van này đáp ứng yêu cầu vận hành khắc nghiệt trong môi trường công nghiệp.
Van bi 3 ngả chữ L (L-port) hoặc chữ T (T-port) dùng để chuyển hướng hoặc trộn dòng chảy. Dòng van bi 3 ngả khí nén Genebre được ứng dụng trong hệ thống pha trộn tự động và điều hướng dòng chất lưu. Đây là giải pháp hiệu quả cho các dây chuyền sản xuất yêu cầu chuyển đổi dòng chảy linh hoạt mà không cần dùng nhiều van riêng lẻ.
Để hoàn thiện hệ thống điều khiển van bi khí nén Genebre, cần trang bị thêm các phụ kiện sau:
Hệ sinh thái phụ kiện đồng bộ giúp khách hàng có thể mua trọn bộ giải pháp điều khiển van bi khí nén Genebre từ một nguồn cung cấp duy nhất.
Để chọn đúng combo van bi + đầu khí nén Genebre, kỹ sư và người mua hàng cần thực hiện các bước sau:
Bảng tra cứu gợi ý ghép bộ van bi Genebre với đầu khí nén GN series theo kích thước:
| Size van bi | Mã van bi gợi ý | Đầu khí nén GN series | Kiểu tác động |
|---|---|---|---|
| DN15 - DN25 (1/2" - 1") | 2014 / 2025 | GN-AT050 | DA / SR |
| DN32 - DN50 (1-1/4" - 2") | 2014 / 2025 | GN-AT063 | DA / SR |
| DN65 - DN80 (2-1/2" - 3") | 2528 / 2529 | GN-AT080 | DA / SR |
| DN100 - DN150 (4" - 6") | 2528 / 2529 | GN-AT100 | DA / SR |
| DN200 (8") | 2528 / 2529 | GN-AT125 | DA / SR |
Để tăng tuổi thọ thiết bị và tránh sự cố vận hành, cần lưu ý các điểm sau khi lắp đặt và bảo trì van bi khí nén Genebre:
Việc lắp đặt đúng kỹ thuật ngay từ đầu giúp hệ thống van bi khí nén Genebre vận hành ổn định và giảm thiểu chi phí bảo trì về sau.
Có. Tuy nhiên cần lựa chọn dòng thân van chịu nhiệt chuyên dụng với gioăng PTFE gia cường hoặc đệm kim loại, đồng thời sử dụng bộ gá kéo dài (high-temperature bracket) để bảo vệ bộ truyền động khí nén khỏi sức nhiệt từ đường ống.
Đầu tác động kép dùng khí nén cho cả hai chiều mở và đóng. Đầu tác động đơn tích hợp lò xo, khi ngắt khí nén van sẽ tự động quay về trạng thái ban đầu (thường đóng hoặc thường mở) để đảm bảo an toàn cho hệ thống.
Có thể tra cứu trực tiếp theo Model van bi (ví dụ 2014, 2528) kết hợp Model bộ truyền động khí nén GN trên website chính thức của Genebre hoặc qua đơn vị phân phối ủy quyền tại Việt Nam để nhận catalogue và bảng giá mới nhất.
Van bi khí nén Genebre có xuất xứ từ Tây Ban Nha (Spain), được sản xuất theo tiêu chuẩn châu Âu và phân phối chính hãng tại nhiều quốc gia, trong đó có Việt Nam.

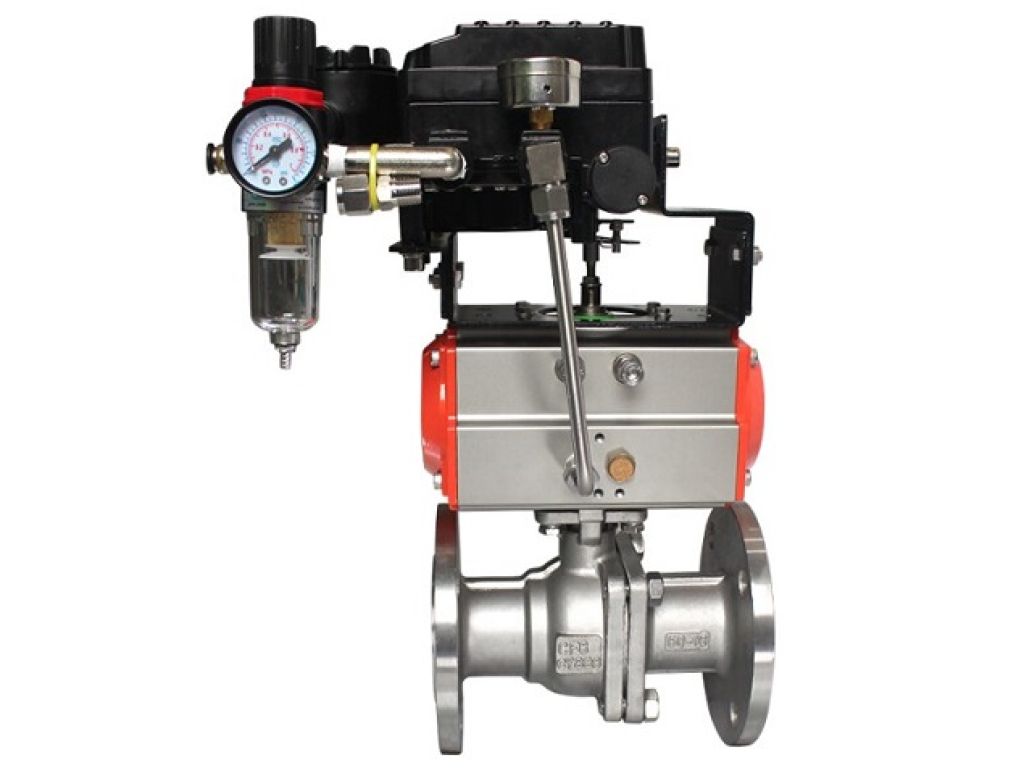

Phụ kiện đi kèm bao gồm van điện từ Solenoid (5/2 hoặc 3/2), Limit Switch Box, bộ lọc khí kết hợp điều áp và bộ định vị tuyến tính 4-20mA (nếu cần điều tiết góc mở).
Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn (TBCNSG) là đơn vị chuyên cung cấp các sản phẩm van công nghiệp, đồng hồ nước, đồng hồ áp suất và thiết bị công nghiệp chất lượng cao, trong đó có van bi khí nén Genebre nhập khẩu chính hãng.
Quý khách hàng có nhu cầu nhận bảng giá và catalogue van bi khí nén Genebre chính hãng, hoặc cần tư vấn chọn mã van và tính toán Torque miễn phí cho dự án, vui lòng liên hệ hotline/Zalo kỹ thuật để được hỗ trợ nhanh chóng. Chúng tôi cam kết hàng nhập khẩu chính hãng Genebre (Tây Ban Nha) đầy đủ CO, CQ, hỗ trợ tư vấn bản vẽ kỹ thuật CAD/3D cho kỹ sư thiết kế và chính sách bảo hành 12 - 18 tháng.
