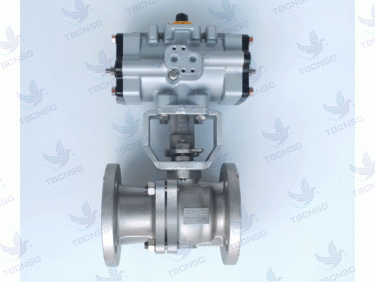

Van bi khí nén Toyo FA-3011L / FAS-3011L là dòng van bi inox 2 thân kết nối mặt bích tiêu chuẩn JIS 10K, được điều khiển tự động bằng bộ truyền động khí nén (Pneumatic Actuator) đến từ thương hiệu Toyo Valve - Nhật Bản, thuộc tập đoàn Kitz Group. Sản phẩm là giải pháp đóng mở tự động an toàn, bền bỉ và ổn định cho các hệ thống đường ống công nghiệp đòi hỏi độ chính xác cao, tần suất vận hành liên tục và khả năng chịu ăn mòn tốt.
Bài viết dưới đây tổng hợp đầy đủ thông số kỹ thuật chuẩn catalogue, cách phân biệt hai mã FA-3011L (tác động kép) và FAS-3011L (tác động đơn có lò xo hồi vị), bảng tra kích thước lắp đặt, hướng dẫn chọn phụ kiện đi kèm và chính sách báo giá chính hãng tại TBCNSG.com.
Nhận báo giá van bi khí nén Toyo FA-3011L / FAS-3011L cạnh tranh nhất - Liên hệ Hotline/Zalo: 09 1800 6799
Van bi khí nén Toyo 3011L Series là sự kết hợp giữa phần thân van bi inox cơ khí Toyo 3011L (van bi 2 thân, kết nối mặt bích JIS 10K) và bộ truyền động khí nén gắn trên đỉnh van thông qua mặt bích chuẩn ISO 5211. Khi có tín hiệu khí nén cấp vào actuator, piston chuyển động tịnh tiến làm quay trục van một góc 90 độ, từ đó đóng hoặc mở dòng lưu chất trong đường ống.
Dòng van này thuộc nhóm van bi inox chịu lực, chịu ăn mòn cao, được thiết kế cho các hệ thống yêu cầu điều khiển tự động hóa thay thế cho van bi tay gạt truyền thống. Toàn bộ thân van, bi và trục van đều sử dụng vật liệu inox không gỉ, đệm làm kín R-PTFE gia cường giúp van làm việc ổn định với nhiều loại lưu chất khác nhau từ nước, khí nén, hơi nóng đến hóa chất nhẹ.
Đây là nội dung quan trọng nhất mà các kỹ sư cơ điện và phòng vật tư cần nắm rõ trước khi đặt hàng, bởi hai mã sản phẩm có ngoại hình tương đương nhưng nguyên lý vận hành và mức độ an toàn hoàn toàn khác nhau.

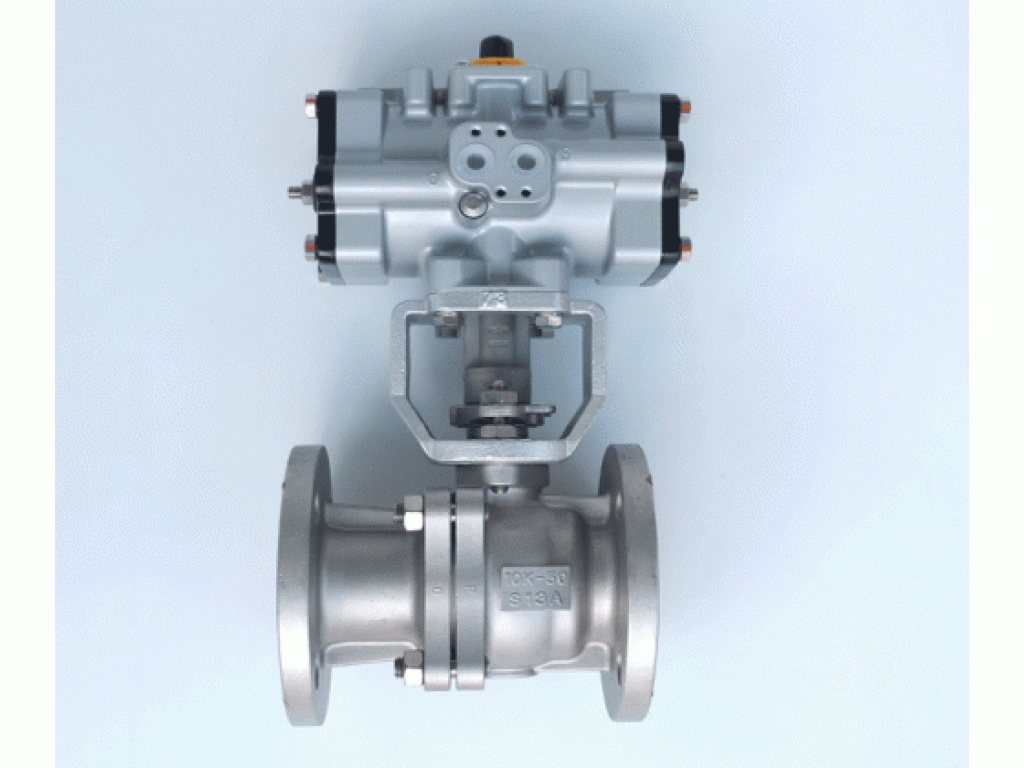

Van sử dụng áp lực khí nén cấp vào cả hai khoang của actuator để thực hiện cả hai hành trình đóng và mở van. Khi cấp khí vào cổng A, van mở; khi cấp khí vào cổng B, van đóng. Không có lò xo bên trong bộ truyền động.

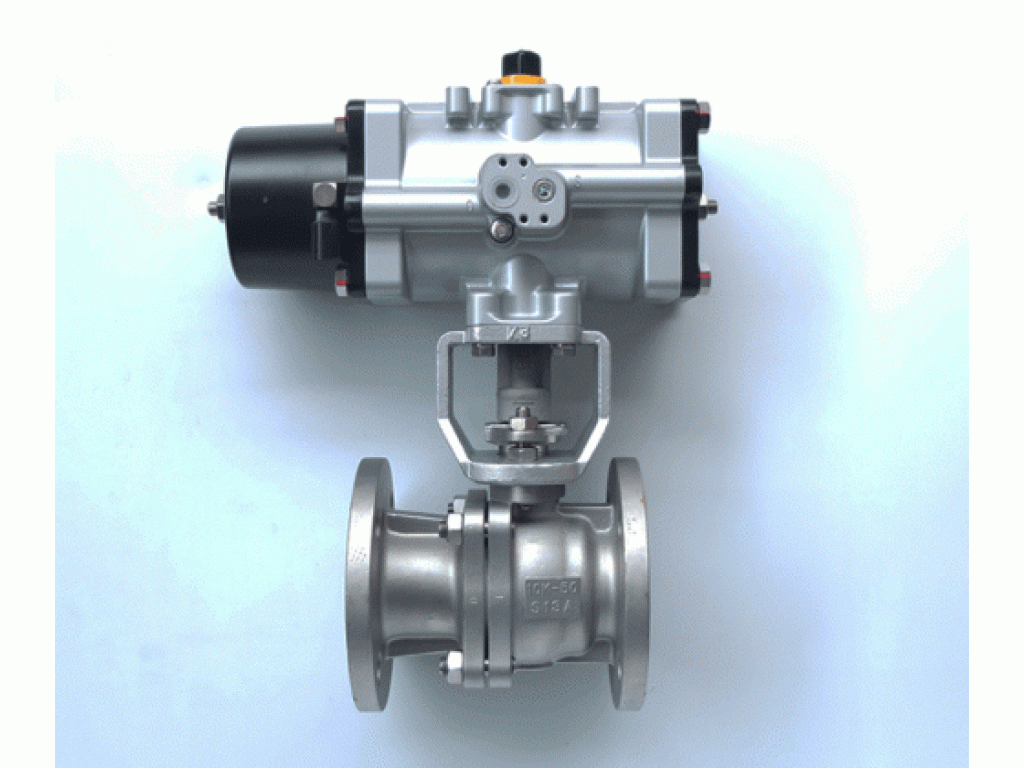

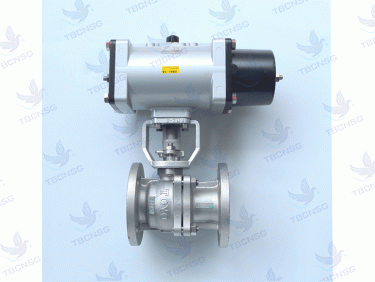

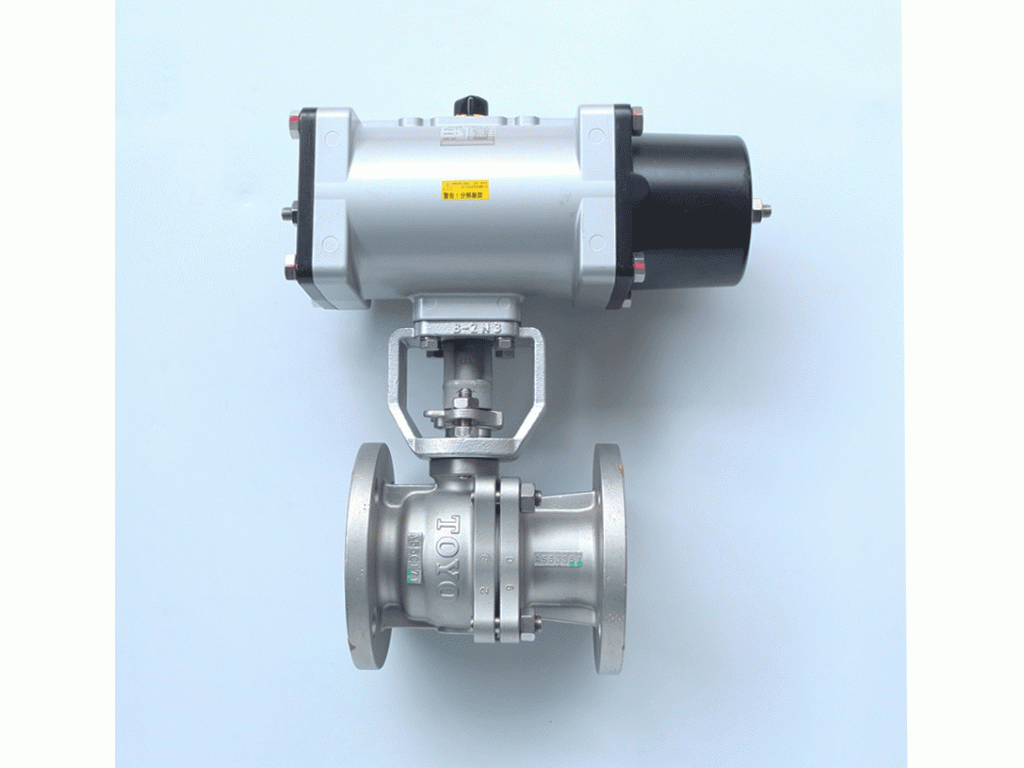

Van sử dụng khí nén để thực hiện một hành trình, hành trình còn lại do lực lò xo bên trong actuator đảm nhận. Khi mất khí nén hoặc mất điện đột ngột, lò xo sẽ tự động đưa van về vị trí an toàn đã thiết lập (thường đóng - NC, hoặc thường mở - NO).
| Tiêu chí so sánh | FA-3011L | FAS-3011L |
|---|---|---|
| Cơ chế hoạt động | Tác động kép (Double Acting) | Tác động đơn (Spring Return) |
| Cấp khí điều khiển | Cấp khí cho cả 2 chiều đóng và mở | Cấp khí 1 chiều, chiều còn lại do lò xo |
| Vị trí an toàn khi mất khí | Giữ nguyên vị trí hiện tại | Tự động về vị trí an toàn (NC/NO) |
| Lượng khí tiêu thụ | Cao hơn | Thấp hơn |
| Kích thước actuator | Nhỏ gọn hơn cùng mô-men | Lớn hơn cùng mô-men |
| Chi phí đầu tư | Thấp hơn | Cao hơn |
| Ứng dụng phù hợp | Hệ thống có nguồn khí nén ổn định | Hệ thống yêu cầu độ an toàn cao |
Bảng thông số dưới đây giúp kỹ sư đối chiếu trực tiếp với bản vẽ thiết kế và điều kiện vận hành thực tế của hệ thống đường ống.
| Thông số | Chi tiết kỹ thuật |
|---|---|
| Thương hiệu | Toyo Valve - Nhật Bản (Kitz Group) |
| Dòng sản phẩm | 3011L Series - Van bi inox 2 thân mặt bích |
| Thân van (Body) | Inox SCS13A / CF8 (tương đương SUS304) |
| Bi van (Ball) và trục van (Stem) | SUS304 |
| Đệm làm kín (Seat) | R-PTFE (Teflon gia cường) |
| Kiểu kết nối | Mặt bích tiêu chuẩn JIS 10K |
| Dải kích thước | DN15 (1/2 inch) đến DN200 (8 inch) |
| Áp lực làm việc | 10K - tối đa 0.98 MPa (khoảng 10 kgf/cm2) |
| Nhiệt độ làm việc | Lên đến 180 độ C (tùy thuộc áp suất môi chất) |
| Áp lực khí nén điều khiển | 0.39 - 0.69 MPa (4 - 7 bar) |
| Góc quay | 90 độ (1/4 vòng) |
| Lưu chất sử dụng | Nước, dầu, khí nén, hơi nóng, hóa chất nhẹ |
| Tiêu chuẩn mặt bích actuator | ISO 5211 |
Lưu ý về giới hạn nhiệt độ - áp suất của đệm R-PTFE: Đệm R-PTFE có khả năng chịu nhiệt tốt nhưng sẽ giảm độ bền cơ học khi làm việc ở nhiệt độ cao kết hợp áp suất lớn. Với môi chất hơi nóng trên 150 độ C, nên giảm áp lực làm việc so với định mức 10K và tham khảo ý kiến kỹ thuật trước khi đưa vào vận hành để tránh biến dạng đệm làm kín.
Tải catalogue kỹ thuật Toyo 3011L PDF hoặc yêu cầu tư vấn chọn size - Liên hệ Hotline/Zalo: 09 1800 6799

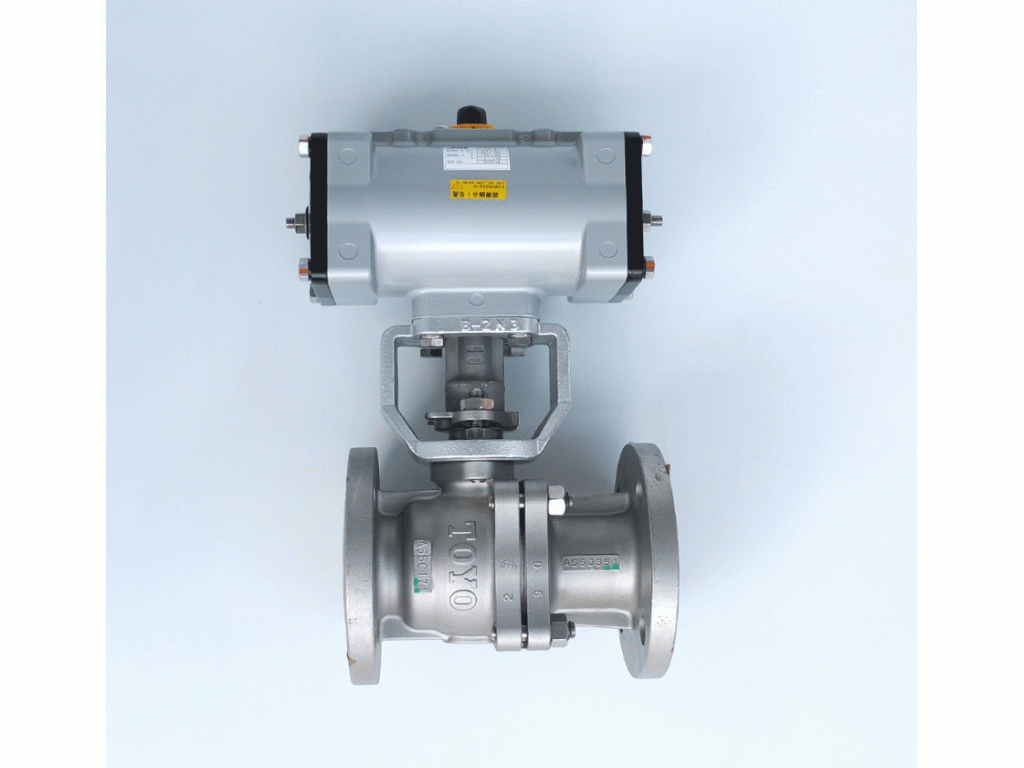

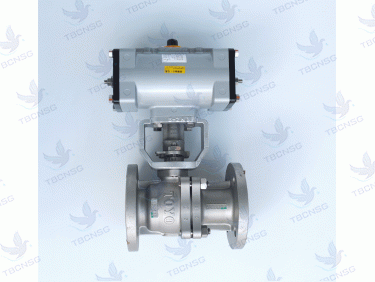

Van bi khí nén Toyo FA-3011L / FAS-3011L gồm hai cụm bộ phận chính: phần thân van bi cơ khí và bộ truyền động khí nén gắn phía trên.
Thân van được chế tạo theo cấu trúc 2 thân (2-piece) ghép bích, cho phép tháo rời để vệ sinh và thay thế đệm làm kín thuận tiện. Bên trong là đĩa bi SUS304 được đánh bóng, xoay 90 độ quanh trục nhờ khớp nối với bộ truyền động. Gioăng R-PTFE ôm sát bi van, vừa đảm bảo độ kín vừa chịu được nhiệt độ và chống ăn mòn hóa chất. Trục van được làm kín bằng vòng O-ring và bạc dẫn hướng, ngăn rò rỉ lưu chất ra môi trường bên ngoài.
Vỏ actuator được chế tạo từ hợp kim nhôm Anodized, xử lý bề mặt chống va đập và chống ăn mòn trong môi trường công nghiệp. Bên trong gồm hệ piston - xi lanh và cơ cấu bánh răng thanh răng (Rack and Pinion) biến chuyển động tịnh tiến của piston thành chuyển động quay 90 độ của trục van. Với bản FAS, hệ lò xo xoắn bố trí trong khoang chứa sẽ nén lại khi cấp khí và bung ra đưa van về vị trí an toàn khi xả khí.
Bảng dưới đây tổng hợp kích thước lắp đặt tham khảo cho các size phổ biến, giúp kỹ sư tính toán khoảng không gian lắp đặt và chiều cao tổng thể từ tâm ống đến đỉnh actuator. Kích thước mặt bích theo tiêu chuẩn JIS 10K.
| Size (DN) | Inch | L - Chiều dài mặt bích (mm) | D - Đường kính ngoài bích (mm) | C - Tâm lỗ bích (mm) | Số lỗ - ren |
|---|---|---|---|---|---|
| DN15 | 1/2 | 108 | 95 | 70 | 4 - M12 |
| DN20 | 3/4 | 117 | 100 | 75 | 4 - M12 |
| DN25 | 1 | 127 | 125 | 90 | 4 - M12 |
| DN32 | 1.1/4 | 140 | 135 | 100 | 4 - M16 |
| DN40 | 1.1/2 | 165 | 140 | 105 | 4 - M16 |
| DN50 | 2 | 178 | 155 | 120 | 4 - M16 |
| DN65 | 2.1/2 | 190 | 175 | 140 | 4 - M16 |
| DN80 | 3 | 203 | 185 | 150 | 8 - M16 |
| DN100 | 4 | 229 | 210 | 175 | 8 - M16 |
| DN125 | 5 | 254 | 250 | 210 | 8 - M20 |
| DN150 | 6 | 267 | 280 | 240 | 8 - M20 |
| DN200 | 8 | 292 | 330 | 290 | 12 - M20 |
Kích thước chiều cao tổng thể H và đường kính bánh răng actuator phụ thuộc vào mô-men xoắn yêu cầu của từng size và từng phiên bản FA hoặc FAS. Với cùng một size van, bản FAS-3011L luôn có kích thước actuator lớn hơn bản FA-3011L do phải chứa thêm cụm lò xo hồi vị. Quý khách vui lòng liên hệ bộ phận kỹ thuật để nhận bản vẽ chi tiết và file catalogue chính hãng.
Tải catalogue kỹ thuật van bi khí nén Toyo 3011L Series (PDF)
Để đưa van vào hệ thống điều khiển tự động hóa hoàn chỉnh, ngoài thân van và bộ truyền động khí nén, cần trang bị thêm các phụ kiện sau:
Việc lựa chọn đúng và đồng bộ phụ kiện ngay từ đầu giúp giảm đáng kể thời gian thi công, tránh sai ren kết nối và đảm bảo van hoạt động ổn định trong suốt quá trình vận hành.
Với thân inox SCS13A và đệm R-PTFE, dòng van này được ứng dụng rộng rãi tại nhiều nhà máy và công trình công nghiệp trên cả nước:
Quy trình thi công đúng kỹ thuật giúp kéo dài tuổi thọ van và hạn chế tối đa các sự cố hư hỏng đệm làm kín trong quá trình vận hành.
Các lỗi thường gặp và cách xử lý:
Giá van bi khí nén Toyo FA-3011L / FAS-3011L phụ thuộc vào các yếu tố sau:
Chính sách cung cấp tại TBCNSG.com:
Quý khách cần báo giá van bi khí nén Toyo FA-3011L / FAS-3011L, vui lòng liên hệ:
Nhận báo giá van bi khí nén Toyo FA-3011L / FAS-3011L cạnh tranh nhất - Gửi yêu cầu ngay
Có thể thay thế trong nhiều trường hợp. Toyo Valve và Kitz cùng thuộc tập đoàn Kitz Group nên nhiều dòng van có tiêu chuẩn kỹ thuật tương đương nhau. Tuy nhiên, để đảm bảo tương thích chính xác về kích thước mặt bích, chiều dài lắp đặt và mô-men actuator, quý khách nên cung cấp bản vẽ hoặc thông số van cũ để bộ phận kỹ thuật đối chiếu trước khi đặt hàng.
SCS13A là ký hiệu thép đúc không gỉ theo tiêu chuẩn công nghiệp Nhật Bản, tương đương với mác SUS304 và A351 CF8 của tiêu chuẩn Mỹ. Vật liệu này có khả năng chống ăn mòn tốt, chịu được nhiều loại hóa chất và phù hợp cho ứng dụng nước, thực phẩm, dược phẩm và hóa chất nhẹ.
Dải áp lực khí nén tiêu chuẩn để điều khiển van là 0.39 - 0.69 MPa, tương đương 4 - 7 bar. Nên trang bị bộ lọc điều áp trước khi cấp khí vào actuator để ổn định áp lực và loại bỏ hơi nước trong đường ống khí.
Với đệm làm kín R-PTFE, van có thể làm việc ở nhiệt độ lên đến khoảng 180 độ C tùy thuộc vào áp suất môi chất. Khi vận hành ở nhiệt độ cao trên 150 độ C, nên giảm áp lực làm việc so với định mức 10K để tránh biến dạng đệm và kéo dài tuổi thọ van.
Các size thông dụng từ DN15 đến DN100 thường có sẵn kho, thời gian giao hàng trong vài ngày làm việc tùy khu vực. Các size lớn hơn hoặc phiên bản có yêu cầu phụ kiện đặc biệt sẽ được báo thời gian giao hàng cụ thể khi xác nhận đơn hàng.
Được. Bộ truyền động khí nén FA hoặc FAS có thể cung cấp riêng để nâng cấp van bi tay gạt Toyo 3011L hiện hữu, miễn là mặt bích kết nối trên thân van tương thích chuẩn ISO 5211 và mô-men actuator đáp ứng yêu cầu của size van.
Mọi thắc mắc về kỹ thuật và báo giá van bi khí nén Toyo FA-3011L / FAS-3011L, quý khách vui lòng liên hệ Hotline/Zalo: 09 1800 6799 hoặc email [email protected] để được hỗ trợ nhanh nhất.
