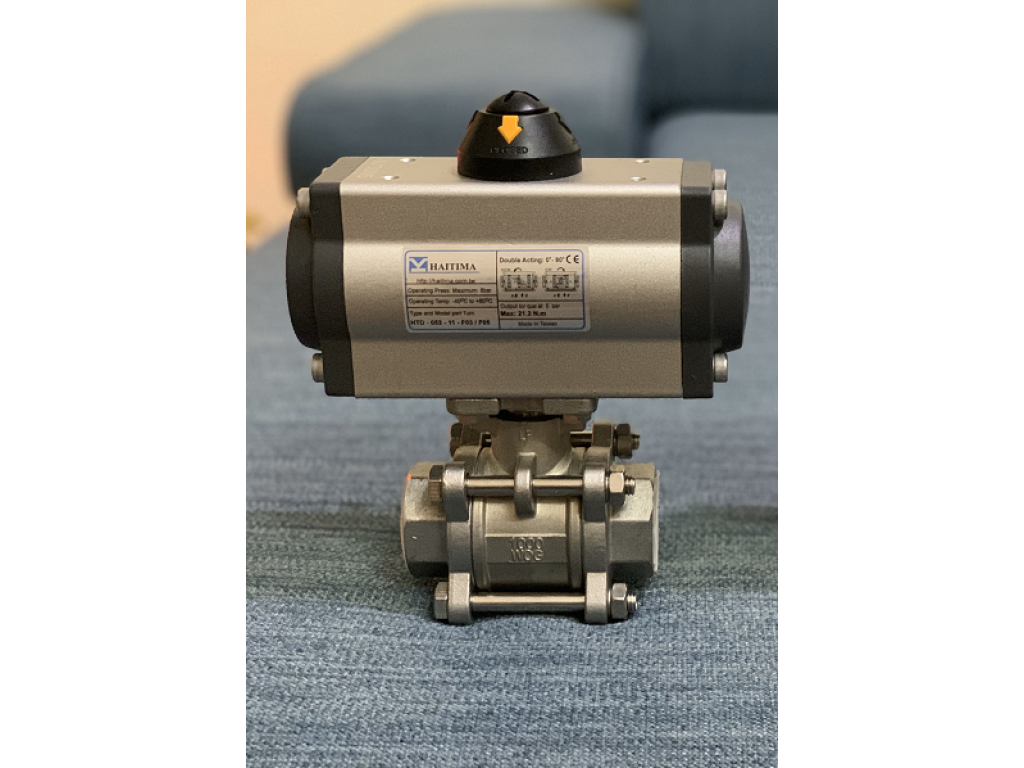

Van bi khí nén Haitima là một giải pháp điều khiển lưu chất tự động tiên tiến, được thiết kế để đáp ứng các yêu cầu khắt khe trong nhiều ngành công nghiệp. Sản phẩm này kết hợp phần van bi chất lượng cao đạt tiêu chuẩn WOG1000 với bộ tác động khí nén đến từ thương hiệu Haitima Đài Loan, đảm bảo hiệu suất hoạt động ổn định và độ tin cậy vượt trội. Với khả năng kết nối linh hoạt dạng ren hoặc mặt bích, van bi điều khiển bằng khí nén Haitima phù hợp với đa dạng hệ thống đường ống và môi chất khác nhau.
Việc lựa chọn van bi khí nén không chỉ giúp tự động hóa quy trình mà còn tối ưu hóa hiệu quả vận hành, giảm thiểu sự can thiệp thủ công và nâng cao an toàn cho toàn bộ hệ thống. Thiết Bị Công Nghiệp Sài Gòn tự hào là nhà cung cấp chính hãng các dòng sản phẩm Haitima, mang đến cho khách hàng những thiết bị chất lượng cao với dịch vụ hỗ trợ kỹ thuật chuyên nghiệp.
Tổng quan về Van bi khí nén
Van bi khí nén là loại van sử dụng áp lực khí nén để điều khiển cơ cấu đóng mở của bi van, cho phép hoặc ngắt dòng chảy của lưu chất. Đây là một trong những loại van tự động phổ biến nhất nhờ vào tốc độ đóng mở nhanh, độ kín cao và khả năng vận hành ổn định trong nhiều điều kiện khắc nghiệt. Hệ thống khí nén cung cấp năng lượng sạch và an toàn, làm cho van bi khí nén trở thành lựa chọn lý tưởng cho các ứng dụng yêu cầu tự động hóa và độ chính xác.
Cấu tạo cơ bản của van bi khí nén bao gồm phần van bi cơ học và bộ tác động khí nén (còn gọi là bộ truyền động khí nén). Hai bộ phận này được kết nối với nhau thông qua một trục van, nơi chuyển động quay của bộ tác động sẽ được truyền xuống bi van, thực hiện chức năng đóng hoặc mở hoàn toàn dòng chảy. Sự kết hợp này mang lại khả năng điều khiển từ xa và tích hợp dễ dàng vào các hệ thống điều khiển tự động hóa công nghiệp.
Cấu tạo chi tiết của Van bi khí nén Haitima
Để hiểu rõ hơn về hiệu suất và độ bền của van bi khí nén Haitima, việc nắm vững cấu tạo chi tiết của sản phẩm là rất quan trọng. Mỗi bộ phận đều đóng vai trò thiết yếu trong việc đảm bảo van hoạt động trơn tru, hiệu quả và an toàn trong suốt vòng đời sử dụng.
Phần van bi cơ học
- Thân van: Được chế tạo từ các vật liệu bền bỉ như inox (SUS304, SUS316), gang, thép carbon, tùy thuộc vào yêu cầu của môi chất và môi trường làm việc. Thân van có nhiệm vụ chứa bi van và các bộ phận khác, đồng thời cung cấp điểm kết nối với đường ống. Phần van bi WOG1000 của Haitima cho thấy khả năng chịu áp lực làm việc lên đến 1000 psi (khoảng 69 bar) ở nhiệt độ môi trường, đảm bảo độ an toàn cao trong các ứng dụng áp suất lớn.
- Bi van: Là bộ phận quan trọng nhất, có hình cầu với một lỗ xuyên tâm. Khi bi quay 90 độ, lỗ này sẽ thẳng hàng hoặc vuông góc với dòng chảy, từ đó cho phép hoặc ngăn chặn lưu chất đi qua. Bi van thường được làm từ vật liệu tương thích với thân van và môi chất để chống ăn mòn và mài mòn.
- Trục van (Stem): Nối bi van với bộ tác động khí nén. Trục van truyền lực quay từ bộ tác động xuống bi, thực hiện chức năng đóng mở. Trục thường được thiết kế chống thổi (blow-out proof stem) để tăng cường an toàn, ngăn chặn trục bị đẩy ra ngoài do áp suất.
- Gioăng làm kín (Seat & Packing): Các vòng đệm làm kín được đặt xung quanh bi van và trục van để ngăn chặn rò rỉ lưu chất ra ngoài. Vật liệu làm gioăng thường là PTFE (Teflon), RPTFE, PEEK hoặc các loại polymer khác, tùy thuộc vào nhiệt độ và tính chất hóa học của môi chất. Gioăng làm kín chất lượng cao là yếu tố then chốt đảm bảo độ kín tuyệt đối của van bi Haitima.
Bộ tác động khí nén Haitima Đài Loan
Bộ tác động khí nén là "trái tim" của van bi khí nén Haitima, biến năng lượng khí nén thành chuyển động quay để điều khiển van. Haitima Đài Loan là một thương hiệu uy tín, nổi tiếng với các sản phẩm bộ tác động khí nén chất lượng cao, bền bỉ và đáng tin cậy.
- Cấu tạo: Bộ tác động bao gồm vỏ (thường là hợp kim nhôm), piston hoặc cánh quạt, lò xo (đối với loại tác động đơn), và các gioăng phớt.
- Nguyên lý hoạt động: Khí nén được đưa vào buồng khí của bộ tác động, tạo ra áp lực đẩy piston hoặc cánh quạt quay. Chuyển động quay này được truyền qua trục van xuống bi van.
- Các loại bộ tác động:
- Tác động đơn (Single Acting/Spring Return): Sử dụng khí nén để mở hoặc đóng van, và lò xo để đưa van về vị trí ban đầu khi ngắt khí nén. Loại này an toàn hơn trong trường hợp mất khí nén vì van sẽ tự động về vị trí an toàn (thường là đóng hoặc mở).
- Tác động kép (Double Acting): Sử dụng khí nén để cả mở và đóng van. Loại này phù hợp cho các ứng dụng yêu cầu kiểm soát chặt chẽ cả hai trạng thái.
- Phụ kiện đi kèm: Bộ tác động khí nén thường có thể tích hợp thêm các phụ kiện như van điện từ (solenoid valve) để điều khiển luồng khí nén, công tắc giới hạn (limit switch box) để báo trạng thái đóng/mở của van về hệ thống điều khiển, bộ định vị (positioner) để điều khiển van theo tín hiệu analog (0-10V, 4-20mA) cho các ứng dụng điều tiết.
Nguyên lý hoạt động của Van bi khí nén
Nguyên lý hoạt động của van bi khí nén Haitima khá đơn giản nhưng vô cùng hiệu quả. Khi nhận được tín hiệu điều khiển từ hệ thống tự động hóa (thường thông qua van điện từ), khí nén sẽ được cấp vào bộ tác động. Áp lực của khí nén sẽ đẩy piston hoặc xoay cánh quạt bên trong bộ tác động, tạo ra một chuyển động quay 90 độ.
Chuyển động quay này được truyền qua trục van đến bi van. Khi bi van quay, lỗ xuyên tâm của nó sẽ từ vị trí vuông góc với dòng chảy (đóng) chuyển sang vị trí song song với dòng chảy (mở), cho phép lưu chất đi qua. Ngược lại, khi van nhận lệnh đóng, bi van sẽ quay trở lại vị trí ban đầu, chặn hoàn toàn dòng chảy. Đối với loại tác động đơn, khi ngắt khí nén, lực lò xo sẽ tự động đưa bi van về vị trí an toàn đã được cài đặt trước.
Tốc độ đóng mở nhanh chóng (chỉ trong vài giây) là một ưu điểm nổi bật của van bi khí nén, giúp kiểm soát lưu chất hiệu quả và phản ứng nhanh với các thay đổi trong hệ thống. Điều này đặc biệt quan trọng trong các quy trình sản xuất đòi hỏi tính chính xác và kịp thời.
Đặc điểm nổi bật của Van bi khí nén Haitima
Van bi khí nén Haitima không chỉ là một thiết bị điều khiển lưu chất thông thường mà còn mang trong mình những đặc tính kỹ thuật vượt trội, được thiết kế để tối ưu hóa hiệu suất và độ bền trong môi trường công nghiệp khắc nghiệt. Những đặc điểm này làm cho sản phẩm trở thành lựa chọn hàng đầu cho nhiều ứng dụng quan trọng.
Chất lượng vượt trội từ Bộ tác động khí nén Haitima Đài Loan
Bộ tác động khí nén Haitima Đài Loan là thành phần cốt lõi tạo nên sự khác biệt của sản phẩm này. Haitima là một thương hiệu nổi tiếng với kinh nghiệm lâu năm trong sản xuất các thiết bị điều khiển, đảm bảo từng bộ tác động đều đạt tiêu chuẩn chất lượng quốc tế. Chúng được chế tạo từ vật liệu hợp kim nhôm cao cấp, mang lại trọng lượng nhẹ nhưng cực kỳ bền bỉ và chống ăn mòn hiệu quả.
Độ chính xác trong gia công và lắp ráp của bộ tác động giúp đảm bảo chuyển động quay mượt mà, không ma sát, từ đó kéo dài tuổi thọ của cả van. Khả năng hoạt động ổn định trong dải nhiệt độ rộng và áp suất khí nén đa dạng cũng là một ưu điểm lớn, cho phép van bi Haitima vận hành đáng tin cậy trong nhiều điều kiện môi trường khác nhau. Sự kết hợp giữa công nghệ tiên tiến và quy trình kiểm soát chất lượng nghiêm ngặt của Haitima đã tạo ra một sản phẩm có hiệu suất vận hành vượt trội.

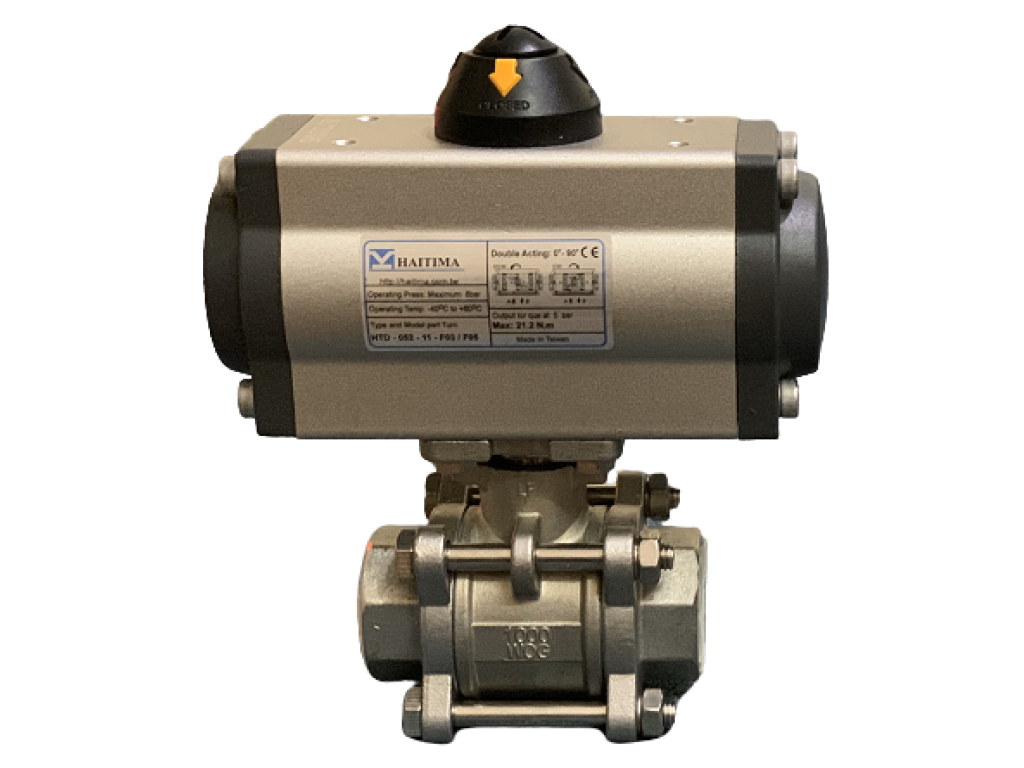

Phần van bi WOG1000 – Tiêu chuẩn áp suất cao
Phần van bi WOG1000 là minh chứng cho khả năng chịu áp lực ấn tượng của van bi khí nén Haitima. "WOG" là viết tắt của Water, Oil, Gas, và 1000 là mức áp suất tối đa mà van có thể chịu được, tương đương 1000 psi. Điều này có nghĩa là van hoàn toàn phù hợp cho các hệ thống có áp suất cao, đảm bảo an toàn và không rò rỉ dưới tải trọng lớn.
Tiêu chuẩn WOG1000 cũng ngụ ý về chất lượng vật liệu và thiết kế của thân van, bi van, cũng như các bộ phận làm kín. Các vật liệu thường là thép không gỉ (inox 304, 316) hoặc thép carbon, được lựa chọn kỹ lưỡng để chống chịu ăn mòn từ nhiều loại môi chất khác nhau, từ nước, dầu đến các loại khí và hóa chất. Thiết kế chắc chắn, ít khe hở cũng góp phần tăng cường độ kín và giảm thiểu rủi ro sự cố trong quá trình vận hành.
Đa dạng kiểu kết nối: Ren và Mặt bích
Khả năng kết nối linh hoạt là một trong những điểm mạnh của van bi khí nén Haitima, giúp sản phẩm dễ dàng tích hợp vào các hệ thống đường ống hiện có mà không cần điều chỉnh phức tạp. Thiết Bị Công Nghiệp Sài Gòn cung cấp cả hai tùy chọn kết nối chính:
- Kết nối dạng ren: Phổ biến cho các đường ống có kích thước nhỏ và trung bình. Kiểu kết nối này dễ dàng lắp đặt và tháo gỡ, phù hợp cho các ứng dụng cần bảo trì hoặc thay thế thường xuyên. Các tiêu chuẩn ren phổ biến bao gồm NPT, BSPP, BSPT.

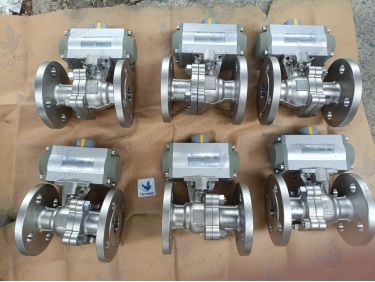

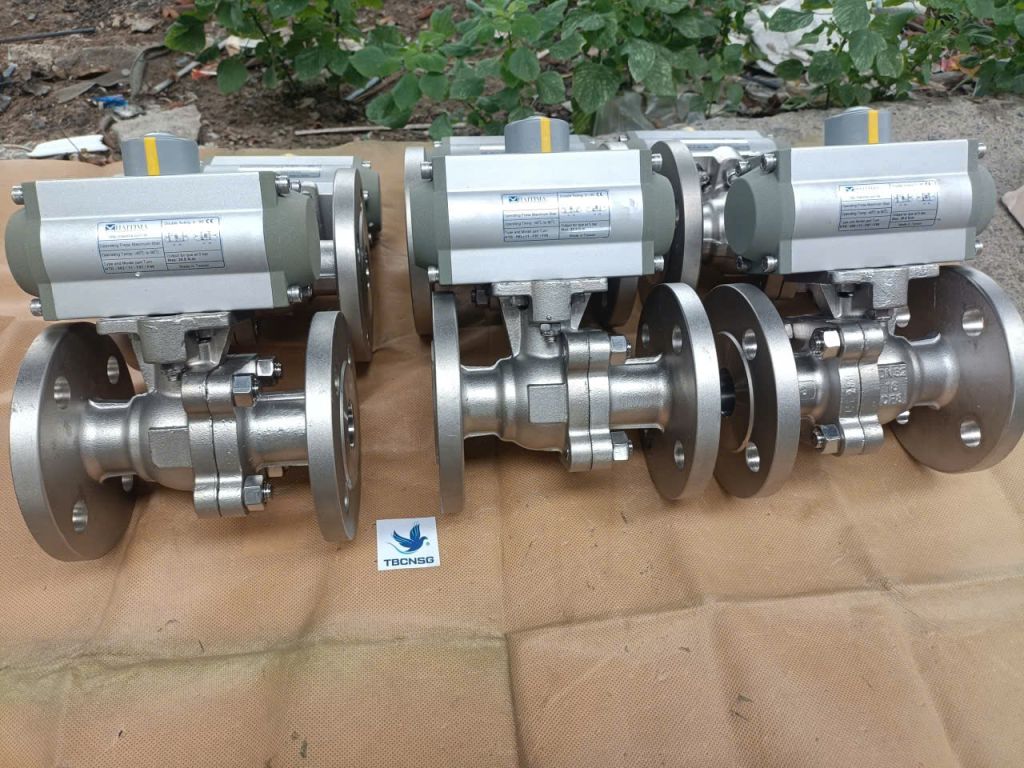

- Kết nối dạng mặt bích: Thường được sử dụng cho các đường ống có kích thước lớn hơn hoặc trong các hệ thống yêu cầu độ bền cơ học cao và khả năng chịu áp lực lớn. Kết nối mặt bích mang lại sự chắc chắn, độ kín tuyệt đối và dễ dàng cho việc tháo lắp khi cần bảo dưỡng hoặc thay thế. Các tiêu chuẩn mặt bích phổ biến là ANSI, JIS, DIN, PN.
Sự đa dạng này đảm bảo rằng khách hàng có thể tìm thấy loại van bi khí nén phù hợp nhất với cấu hình hệ thống của mình, tối ưu hóa quá trình lắp đặt và vận hành.
Vật liệu chế tạo cao cấp
Việc lựa chọn vật liệu chế tạo là yếu tố then chốt quyết định tuổi thọ và khả năng chống chịu của van trong môi trường công nghiệp đa dạng. Van bi khí nén Haitima được sản xuất từ các vật liệu chất lượng cao, đảm bảo phù hợp với nhiều loại môi chất và điều kiện nhiệt độ/áp suất khác nhau.
- Inox (Stainless Steel – SUS304, SUS316): Là lựa chọn hàng đầu cho các ứng dụng đòi hỏi khả năng chống ăn mòn cao, đặc biệt trong ngành thực phẩm, dược phẩm, hóa chất và xử lý nước. Inox 316 còn có khả năng chống ăn mòn tốt hơn trong môi trường chứa clorua.
- Thép carbon (Carbon Steel): Phù hợp cho các ứng dụng nước, dầu, khí không ăn mòn, nơi mà chi phí là một yếu tố quan trọng. Thép carbon mang lại độ bền cơ học cao.
- Gang (Cast Iron): Thường được sử dụng cho các van có kích thước lớn, chịu áp lực thấp hơn và chi phí thấp hơn, phù hợp cho hệ thống nước thông thường.
Ngoài ra, các bộ phận làm kín như gioăng bi và gioăng trục thường được làm từ PTFE (Teflon), RPTFE, PEEK, hoặc Viton, tùy thuộc vào nhiệt độ và tính chất hóa học của lưu chất, đảm bảo độ kín khít và tuổi thọ lâu dài.
Ưu điểm vượt trội của Van bi khí nén Haitima
Những ưu điểm này làm cho van bi khí nén Haitima trở thành một lựa chọn ưu việt so với các loại van khác trong nhiều ứng dụng công nghiệp:
- Tốc độ đóng mở nhanh: Khả năng đóng/mở hoàn toàn chỉ trong vài giây, giúp kiểm soát dòng chảy nhanh chóng và hiệu quả, lý tưởng cho các quy trình yêu cầu phản ứng tức thì.
- Độ kín cao: Với thiết kế bi van và gioăng làm kín chính xác, van đảm bảo độ kín gần như tuyệt đối khi ở trạng thái đóng, ngăn chặn rò rỉ lưu chất và thất thoát năng lượng.
- Tuổi thọ cao và ít bảo trì: Vật liệu bền bỉ và thiết kế đơn giản giúp van có tuổi thọ dài, ít hỏng hóc và giảm thiểu chi phí bảo dưỡng định kỳ.
- Khả năng chịu áp lực và nhiệt độ tốt: Đặc biệt với phần van bi WOG1000, sản phẩm có thể hoạt động ổn định trong các môi trường áp suất cao và nhiệt độ biến động.
- Vận hành an toàn: Sử dụng khí nén làm nguồn năng lượng, giúp loại bỏ nguy cơ cháy nổ so với các hệ thống điện trong môi trường dễ cháy nổ. Loại tác động đơn còn cung cấp tính năng an toàn khi mất điện/khí.
- Dễ dàng tự động hóa: Tương thích hoàn hảo với các hệ thống điều khiển PLC, SCADA, giúp tích hợp vào dây chuyền sản xuất tự động một cách dễ dàng.
Lợi ích khi sử dụng Van bi khí nén trong công nghiệp
Việc tích hợp van bi khí nén vào hệ thống sản xuất mang lại nhiều lợi ích đáng kể, không chỉ về mặt vận hành mà còn về hiệu quả kinh tế và an toàn lao động. Đây là lý do tại sao ngày càng nhiều doanh nghiệp lựa chọn giải pháp này cho các quy trình của mình.
Tự động hóa quy trình sản xuất
Một trong những lợi ích lớn nhất của van bi khí nén là khả năng tự động hóa hoàn toàn các quy trình kiểm soát lưu chất. Thay vì phải điều khiển van bằng tay, nhân viên có thể giám sát và vận hành từ xa thông qua hệ thống điều khiển trung tâm. Điều này giúp loại bỏ sai sót do con người, đảm bảo tính nhất quán và độ chính xác cao trong mọi khâu sản xuất.
Khả năng tích hợp với các hệ thống PLC (Programmable Logic Controller) và SCADA (Supervisory Control and Data Acquisition) cho phép van bi khí nén Haitima hoạt động theo các kịch bản lập trình sẵn, phản ứng linh hoạt với các thay đổi trong quy trình. Điều này đặc biệt quan trọng trong các ngành công nghiệp đòi hỏi sự kiểm soát chặt chẽ và liên tục như hóa chất, dầu khí, thực phẩm và đồ uống.
Tăng hiệu suất và năng suất vận hành
Với tốc độ đóng mở nhanh và khả năng phản ứng tức thì, van bi khí nén giúp tối ưu hóa chu kỳ sản xuất. Việc kiểm soát dòng chảy chính xác và hiệu quả giảm thiểu thời gian chết, tăng cường thông lượng và năng suất tổng thể của nhà máy. Trong các hệ thống lớn, việc tự động hóa hàng trăm, thậm chí hàng ngàn van có thể mang lại sự gia tăng đáng kể về hiệu suất.
Hơn nữa, độ kín tuyệt đối của van bi Haitima khi đóng giúp ngăn ngừa rò rỉ lưu chất, giảm thiểu lãng phí nguyên liệu và năng lượng. Điều này không chỉ tiết kiệm chi phí mà còn góp phần bảo vệ môi trường, đặc biệt quan trọng khi xử lý các loại hóa chất hoặc chất lỏng có giá trị cao.
Đảm bảo an toàn lao động
An toàn luôn là ưu tiên hàng đầu trong môi trường công nghiệp. Van bi khí nén đóng góp vào việc nâng cao an toàn lao động theo nhiều cách. Thứ nhất, việc điều khiển từ xa giúp giảm thiểu sự tiếp xúc của nhân viên với các môi trường nguy hiểm (nhiệt độ cao, áp suất lớn, hóa chất độc hại).
Thứ hai, việc sử dụng khí nén làm nguồn năng lượng thay vì điện giúp loại bỏ nguy cơ chập cháy, nổ trong các khu vực có vật liệu dễ cháy nổ. Đặc biệt, các loại bộ tác động tác động đơn có tính năng "fail-safe" (tự động về vị trí an toàn khi mất khí nén) giúp ngăn ngừa các sự cố nghiêm trọng khi có sự cố về nguồn cung cấp khí, bảo vệ cả thiết bị và con người.
Tiết kiệm chi phí vận hành và bảo trì
Mặc dù chi phí đầu tư ban đầu cho van bi khí nén có thể cao hơn so với van điều khiển thủ công, nhưng về lâu dài, chúng mang lại hiệu quả kinh tế vượt trội. Việc tự động hóa giúp giảm đáng kể chi phí nhân công, vì ít người cần tham gia vào việc vận hành và giám sát van trực tiếp.
Bên cạnh đó, thiết kế đơn giản, vật liệu bền bỉ và ít bộ phận chuyển động của van bi Haitima giúp giảm thiểu nhu cầu bảo trì và thay thế phụ tùng. Tuổi thọ cao của sản phẩm cũng đồng nghĩa với việc giảm tần suất thay thế, tiết kiệm chi phí mua sắm thiết bị mới. Khả năng ngăn chặn rò rỉ cũng trực tiếp giảm chi phí thất thoát nguyên liệu và năng lượng.
Ứng dụng rộng rãi của Van bi khí nén Haitima
Với những ưu điểm vượt trội về hiệu suất, độ bền và khả năng tự động hóa, van bi khí nén Haitima được ứng dụng rộng rãi trong hầu hết các ngành công nghiệp, từ sản xuất đến xử lý môi trường. Sản phẩm này là lựa chọn lý tưởng cho các hệ thống yêu cầu kiểm soát dòng chảy chính xác và đáng tin cậy.
Ngành nước và xử lý nước thải
Trong các nhà máy xử lý nước sạch và nước thải, van bi khí nén đóng vai trò quan trọng trong việc điều khiển dòng chảy của nước, bùn, hóa chất xử lý. Khả năng đóng mở nhanh và độ kín cao giúp tối ưu hóa quá trình lọc, lắng, và phân phối nước. Đặc biệt, vật liệu inox chống ăn mòn là lựa chọn lý tưởng cho môi trường ẩm ướt và chứa hóa chất.
Hệ thống hóa chất và hóa dầu
Ngành hóa chất và hóa dầu đòi hỏi các thiết bị có khả năng chịu được môi trường ăn mòn cao và áp suất lớn. Van bi khí nén Haitima với phần van bi WOG1000 và các tùy chọn vật liệu như inox 316, gioăng PTFE, PEEK là giải pháp an toàn và hiệu quả để điều khiển các loại axit, bazơ, dung môi và nhiên liệu. Khả năng tự động hóa cũng giúp giảm thiểu rủi ro cho nhân viên khi làm việc với các chất độc hại.
Ngành thực phẩm và đồ uống
Trong sản xuất thực phẩm và đồ uống, yêu cầu về vệ sinh và an toàn là tối quan trọng. Van bi khí nén được làm từ inox 304 hoặc 316, với bề mặt nhẵn bóng, dễ dàng vệ sinh, đáp ứng các tiêu chuẩn vệ sinh nghiêm ngặt. Chúng được sử dụng để kiểm soát dòng chảy của nước, sữa, bia, nước giải khát, và các nguyên liệu khác trong quá trình chế biến, chiết rót và đóng gói.
Ngành dầu khí và gas
Các ứng dụng trong ngành dầu khí và gas thường liên quan đến áp suất cực cao và các môi chất dễ cháy nổ. Van bi khí nén Haitima với thiết kế chắc chắn, khả năng chịu áp lực WOG1000 và bộ tác động khí nén an toàn là lựa chọn lý tưởng. Chúng được sử dụng trong các đường ống dẫn dầu, khí đốt, hệ thống phân phối và các trạm nén khí.
Ngành năng lượng và nhiệt điện
Trong các nhà máy điện, đặc biệt là nhiệt điện, van bi khí nén được dùng để điều khiển dòng nước làm mát, hơi nước, dầu nhiên liệu và các hóa chất xử lý. Khả năng vận hành liên tục và độ bền cao dưới điều kiện nhiệt độ và áp suất lớn là yếu tố then chốt, giúp duy trì hoạt động ổn định của nhà máy.
Sản xuất và chế tạo
Trong các nhà máy sản xuất nói chung, van bi khí nén được ứng dụng trong các hệ thống khí nén, hệ thống nước công nghiệp, hệ thống làm mát, và các dây chuyền tự động hóa khác. Từ việc điều khiển các xi lanh khí nén đến việc kiểm soát dòng chảy của chất lỏng bôi trơn hay chất làm mát, van này đều thể hiện sự linh hoạt và hiệu quả.
Hướng dẫn lựa chọn Van bi khí nén Haitima phù hợp
Việc lựa chọn đúng loại van bi khí nén Haitima là yếu tố then chốt để đảm bảo hiệu suất tối ưu và tuổi thọ cho hệ thống của bạn. Có nhiều yếu tố cần được xem xét kỹ lưỡng trước khi đưa ra quyết định mua hàng. Thiết Bị Công Nghiệp Sài Gòn luôn sẵn sàng tư vấn chi tiết để quý khách có lựa chọn phù hợp nhất.
Xác định môi chất và nhiệt độ làm việc
Đây là yếu tố quan trọng nhất. Bạn cần biết rõ loại lưu chất sẽ đi qua van (nước, dầu, khí, hóa chất, bùn, v.v.), tính chất ăn mòn của nó, và dải nhiệt độ làm việc tối thiểu/tối đa. Thông tin này sẽ giúp xác định vật liệu phù hợp cho thân van (inox, thép carbon, gang), bi van, và đặc biệt là vật liệu làm kín (PTFE, RPTFE, PEEK, Viton) để đảm bảo van không bị ăn mòn, biến dạng hay rò rỉ dưới tác động của nhiệt độ.
Áp suất làm việc của hệ thống
Xác định áp suất làm việc tối đa và áp suất định mức của hệ thống là cần thiết để chọn van có khả năng chịu áp lực phù hợp. Van bi khí nén Haitima với tiêu chuẩn WOG1000 cho thấy khả năng chịu áp lực cao, nhưng vẫn cần kiểm tra xem áp suất thực tế trong hệ thống có vượt quá giới hạn của van hay không, đặc biệt là khi nhiệt độ tăng cao (áp suất cho phép thường giảm khi nhiệt độ tăng).
Kích thước đường ống và lưu lượng yêu cầu
Kích thước danh nghĩa (DN hoặc NPS) của van phải tương thích với kích thước đường ống nơi van sẽ được lắp đặt. Ngoài ra, cần xem xét lưu lượng dòng chảy mong muốn. Van bi có khả năng cho lưu lượng lớn với tổn thất áp suất thấp khi mở hoàn toàn, nhưng việc chọn đúng kích thước sẽ đảm bảo hiệu suất tối ưu và tránh tình trạng sụt áp không cần thiết.
Kiểu kết nối: Ren hay Mặt bích
Quyết định giữa kết nối dạng ren và mặt bích phụ thuộc vào kích thước đường ống, áp suất làm việc và yêu cầu về việc lắp đặt/bảo trì.
- Kết nối ren: Phù hợp cho đường ống nhỏ đến trung bình, dễ lắp đặt, tháo dỡ.
- Kết nối mặt bích: Phù hợp cho đường ống lớn, áp suất cao, độ kín chắc chắn, dễ dàng tháo lắp khi bảo trì hệ thống lớn.
Hãy đảm bảo tiêu chuẩn mặt bích (ANSI, JIS, DIN, PN) phù hợp với hệ thống hiện có của bạn.
Chế độ điều khiển: ON/OFF hay Tuyến tính
Van bi khí nén Haitima chủ yếu được thiết kế cho chế độ đóng/mở (ON/OFF) hoàn toàn. Tuy nhiên, nếu bạn cần điều khiển lưu lượng một cách tuyến tính (ví dụ: điều tiết 50%, 70% dòng chảy), bạn sẽ cần trang bị thêm bộ định vị (positioner) cho bộ tác động khí nén. Bộ định vị sẽ nhận tín hiệu analog (ví dụ 4-20mA) và điều chỉnh góc mở của bi van theo tỷ lệ, biến van bi ON/OFF thành van điều tiết.
Yêu cầu về phụ kiện và tính năng bổ sung
Xem xét các phụ kiện cần thiết đi kèm để tối ưu hóa hoạt động của van:
- Van điện từ: Để điều khiển luồng khí nén cấp vào bộ tác động.
- Công tắc giới hạn (Limit switch box): Để báo trạng thái đóng/mở của van về hệ thống điều khiển.
- Bộ lọc khí, điều áp: Đảm bảo khí nén sạch và ổn định cho bộ tác động.
- Bộ giảm thanh: Giảm tiếng ồn khi khí nén thoát ra.
Các tính năng bổ sung như chống cháy nổ (ATEX), chứng nhận vệ sinh (FDA) cũng cần được xem xét tùy theo ngành công nghiệp và yêu cầu cụ thể.
Quy trình lắp đặt và bảo trì Van bi khí nén
Để đảm bảo van bi khí nén Haitima hoạt động hiệu quả và bền bỉ trong suốt vòng đời, việc tuân thủ đúng quy trình lắp đặt và thực hiện bảo trì định kỳ là vô cùng quan trọng. Một quy trình chuẩn sẽ giúp tối ưu hóa hiệu suất và giảm thiểu rủi ro sự cố.
Chuẩn bị trước khi lắp đặt
Trước khi tiến hành lắp đặt, hãy đảm bảo rằng bạn đã chuẩn bị đầy đủ các yếu tố sau:
- Kiểm tra van: Xác nhận rằng van bi khí nén Haitima nhận được đúng loại, đúng kích thước, vật liệu và kiểu kết nối theo yêu cầu. Kiểm tra xem van có bị hư hại trong quá trình vận chuyển không.
- Đảm bảo an toàn: Ngắt toàn bộ hệ thống đường ống, xả hết áp suất và lưu chất còn sót lại. Đặt biển báo an toàn và thực hiện các biện pháp khóa/thẻ (lockout/tagout) nếu cần.
- Vệ sinh đường ống: Làm sạch bên trong đường ống, loại bỏ bụi bẩn, cặn hàn, gỉ sét hoặc bất kỳ vật thể lạ nào có thể gây tắc nghẽn hoặc làm hỏng bi van và gioăng.
- Kiểm tra hướng dòng chảy: Mặc dù van bi thường là hai chiều, nhưng một số loại có thể có hướng dòng chảy ưu tiên hoặc yêu cầu lắp đặt theo một hướng nhất định.
- Dụng cụ: Chuẩn bị đầy đủ dụng cụ cần thiết cho việc lắp đặt (cờ lê, tuốc nơ vít, keo làm kín ren, gioăng đệm mặt bích, v.v.).
Các bước lắp đặt
Lắp đặt van bi khí nén cần tuân thủ các bước sau để đảm bảo độ kín và an toàn:
- Lắp đặt phần van bi:
- Với van ren: Quấn băng tan hoặc sử dụng keo làm kín ren chuyên dụng lên các đường ren của van và đường ống. Siết chặt van vào đường ống bằng cờ lê, đảm bảo không siết quá lực làm hỏng ren hoặc biến dạng thân van.
- Với van mặt bích: Đặt gioăng đệm giữa mặt bích của van và mặt bích của đường ống. Đảm bảo các lỗ bu lông thẳng hàng. Lắp các bu lông và siết chặt theo hình chéo (chéo cánh sao) từng bước một để đảm bảo lực siết đều, tránh gây biến dạng mặt bích và rò rỉ.
- Lắp đặt bộ tác động khí nén (nếu chưa lắp sẵn): Gắn bộ tác động vào phần trục van của van bi, đảm bảo khớp nối chắc chắn và trục van thẳng hàng với trục của bộ tác động.
- Kết nối hệ thống khí nén:
- Lắp đặt van điện từ (nếu có) và các phụ kiện khí nén khác (bộ lọc khí, bộ điều áp) theo sơ đồ.
- Kết nối đường ống khí nén từ nguồn cung cấp khí đến các cổng khí nén trên bộ tác động. Đảm bảo các kết nối khí nén kín, không rò rỉ.
- Kết nối hệ thống điện/điều khiển: Nếu có van điện từ hoặc công tắc giới hạn, hãy kết nối dây điện từ các thiết bị này về tủ điều khiển hoặc PLC theo sơ đồ điện.
Kiểm tra sau lắp đặt
Sau khi hoàn tất lắp đặt, cần thực hiện các bước kiểm tra để đảm bảo van hoạt động chính xác:
- Kiểm tra độ kín khí nén: Cấp khí nén vào bộ tác động và kiểm tra các mối nối khí nén bằng dung dịch xà phòng hoặc thiết bị dò rò rỉ khí.
- Kiểm tra hoạt động đóng mở: Cấp tín hiệu điều khiển để van đóng mở nhiều lần, quan sát xem van có hoạt động trơn tru, đúng vị trí và không bị kẹt không. Kiểm tra tín hiệu phản hồi từ công tắc giới hạn về hệ thống điều khiển.
- Kiểm tra độ kín lưu chất: Từ từ cấp lưu chất vào đường ống và kiểm tra các mối nối của van với đường ống xem có bị rò rỉ không. Nếu có, cần siết chặt lại hoặc kiểm tra lại gioăng đệm.
Lịch trình bảo dưỡng định kỳ
Bảo dưỡng định kỳ là chìa khóa để kéo dài tuổi thọ và duy trì hiệu suất của van bi khí nén Haitima.
- Kiểm tra trực quan hàng tuần/tháng: Kiểm tra xem có dấu hiệu rò rỉ nào từ thân van, gioăng làm kín hoặc các mối nối khí nén không. Quan sát tình trạng bên ngoài của bộ tác động và các phụ kiện.
- Kiểm tra hoạt động bộ tác động: Định kỳ kiểm tra áp suất khí nén cấp vào bộ tác động, đảm bảo nằm trong dải khuyến nghị. Vận hành van vài lần để đảm bảo chuyển động mượt mà.
- Bôi trơn (nếu cần): Một số bộ tác động có thể yêu cầu bôi trơn định kỳ các bộ phận chuyển động. Tham khảo hướng dẫn sử dụng của nhà sản xuất.
- Thay thế gioăng phớt: Sau một thời gian dài sử dụng hoặc khi có dấu hiệu rò rỉ, các gioăng làm kín (seat và packing) có thể bị mòn và cần được thay thế.
- Vệ sinh: Trong một số ứng dụng, van có thể cần được vệ sinh định kỳ để loại bỏ cặn bẩn tích tụ bên trong.
Khắc phục sự cố thường gặp
Một số vấn đề thường gặp với van bi khí nén và cách khắc phục:
- Van không đóng/mở hoàn toàn:
- Kiểm tra áp suất khí nén.
- Kiểm tra van điện từ có hoạt động không.
- Kiểm tra xem có vật cản nào bên trong van không.
- Kiểm tra xem trục van có bị kẹt hoặc biến dạng không.
- Rò rỉ khí nén từ bộ tác động:
- Kiểm tra các mối nối khí nén.
- Kiểm tra gioăng phớt bên trong bộ tác động.
- Rò rỉ lưu chất từ thân van:
- Kiểm tra các gioăng làm kín bi van (seat).
- Kiểm tra gioăng trục van (packing).
- Siết lại bu lông mặt bích hoặc mối nối ren.
Trong mọi trường hợp, nếu không thể tự khắc phục, hãy liên hệ với Thiết Bị Công Nghiệp Sài Gòn để được hỗ trợ kỹ thuật chuyên nghiệp.
