Van Bi Khí Nén JD (Jang Dae Hàn Quốc)

Van bi khí nén JD là gì? Xuất xứ thương hiệu

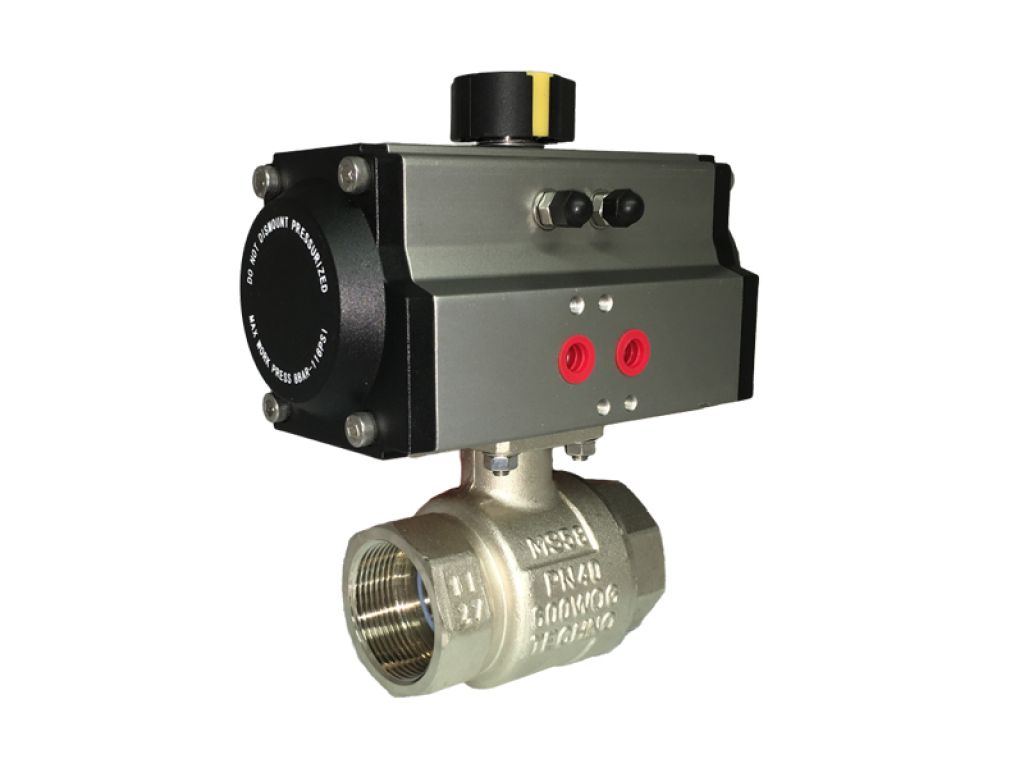

Van bi khí nén JD là dòng van công nghiệp được kết hợp giữa thân van bi (Ball Valve) và bộ truyền động khí nén (Pneumatic Actuator) mang thương hiệu JD của Jang Dae Controls Co., Ltd - Hàn Quốc. Đây là giải pháp điều khiển tự động phổ biến trong các hệ thống đường ống nước, hóa chất, hơi nóng, khí nén và gas, giúp thay thế hoàn toàn thao tác mở van bằng tay.

Thương hiệu JD (Jang Dae) đã có nhiều năm kinh nghiệm trong lĩnh vực chế tạo bộ truyền động khí nén và van điều khiển. Sản phẩm của hãng được đánh giá cao tại thị trường Việt Nam nhờ sự cân bằng giữa chất lượng, độ bền và giá thành: chất lượng tương đương các dòng van Châu Âu nhưng chi phí dễ tiếp cận hơn nhiều với nhà thầu và nhà máy trong nước.

Về bản chất, một bộ van bi khí nén JD gồm hai phần chính: thân van bi (chứa bi van xoay 90 độ) và đầu khí nén JD (nhận khí nén để tạo mô men xoắn quay trục van). Chính sự kết hợp này tạo ra các ưu điểm cốt lõi:

• Tốc độ đóng mở rất nhanh, chỉ khoảng 1 đến 2 giây cho một hành trình 90 độ.
• Độ kín cao nhờ cơ cấu bi van và gioăng PTFE, phù hợp môi chất yêu cầu không rò rỉ.
• An toàn trong môi trường có nguy cơ cháy nổ, vì khí nén không phát sinh tia lửa như động cơ điện.
• Kết cấu gọn, dễ lắp đặt và dễ bảo trì thay thế phụ kiện.

Khi tìm hiểu về van bi khí nén JD, khách hàng thường quan tâm tới ba yếu tố: nguồn gốc xuất xứ, thông số kỹ thuật và địa chỉ mua hàng chính hãng. Toàn bộ nội dung dưới đây sẽ làm rõ từng nội dung này.

Thông số kỹ thuật chung của van bi điều khiển khí nén JD

Dòng van bi điều khiển khí nén JD có dải thông số khá rộng, đáp ứng hầu hết nhu cầu của các hệ thống công nghiệp thông thường. Bảng dưới đây tổng hợp các thông số tiêu chuẩn để kỹ sư và phòng vật tư thuận tiện đối chiếu khi lên danh mục thiết bị.

Việc nắm rõ các thông số trên giúp hạn chế tối đa tình trạng chọn sai áp lực định mức hoặc sai vật liệu thân van, nguyên nhân phổ biến gây hỏng van sớm trong quá trình vận hành.

Cấu tạo và nguyên lý hoạt động của van bi khí nén JD

Cấu tạo chi tiết

Một bộ van bi khí nén JD hoàn chỉnh được cấu thành từ các cụm chi tiết sau:

• Bộ truyền động khí nén JD (Actuator): vỏ hợp kim nhôm xử lý anodized chống ăn mòn, hệ piston, bánh răng và thanh răng truyền động, lò xo hồi vị (đối với loại tác động đơn). Trên vỏ có tem thông số và logo JD.
• Thân van bi (Ball Valve Body): bi van inox đục lỗ, trục van, gioăng làm kín PTFE, thân van dạng 2 thân (2-PC) hoặc 3 thân (3-PC) tùy model.
• Bộ khớp nối (Mounting Kit): mặt bích liên kết theo tiêu chuẩn ISO 5211 giúp lắp ghép giữa actuator và thân van.
• Phụ kiện đi kèm (tùy chọn): van điện từ chia khí (Solenoid Valve), bộ báo vị trí đóng mở (Limit Switch Box), bộ lọc khí kết hợp chỉnh áp (Air Filter Regulator), bộ điều khiển tuyến tính (Positioner 4-20mA).

Khi đánh giá hàng chính hãng, khách hàng nên kiểm tra logo JD đập nổi trên thân actuator, tem thông số in nét và catalogue của Jang Dae Controls đi kèm.

Nguyên lý đóng mở

Nguyên lý hoạt động của van bi khí nén JD khá đơn giản: khí nén từ hệ thống được cấp vào khoang actuator, đẩy piston di chuyển; chuyển động tịnh tiến của piston được chuyển hóa thành chuyển động quay thông qua cơ cấu bánh răng - thanh răng, làm trục van quay 90 độ và bi van chuyển từ trạng thái đóng sang mở hoặc ngược lại.

Có hai chu trình làm việc cần phân biệt rõ:

• Tác động kép (Double Acting): cần cấp khí nén cho cả hai chiều đóng và mở. Khi ngắt khí, van giữ nguyên vị trí hiện tại. Ưu điểm là giá thành tối ưu và mô men xoắn lớn trên cùng một kích thước actuator.
• Tác động đơn (Single Acting - Spring Return): chỉ dùng khí nén để điều khiển một chiều, chiều còn lại do lò xo tự đẩy van về vị trí ban đầu khi mất khí nén. Loại này phù hợp với các vị trí yêu cầu an toàn, ví dụ van cấp hóa chất phải tự đóng khi sự cố nguồn khí.

Các loại van bi khí nén JD phổ biến trên thị trường

Phân loại theo cơ chế tác động bộ khí nén

• Van bi khí nén JD tác động kép (Double Acting): dòng phổ biến nhất, giá thành tối ưu, phù hợp đa số hệ thống có nguồn khí nén ổn định.
• Van bi khí nén JD tác động đơn (Single Acting): gồm loại thường đóng (NC) và thường mở (NO), tự động về vị trí an toàn khi mất khí nén.

Phân loại theo phương thức điều khiển

• Dạng ON/OFF: chỉ có hai trạng thái đóng hoàn toàn hoặc mở hoàn toàn, điều khiển bằng van điện từ.
• Dạng tuyến tính (Modulating): sử dụng Positioner nhận tín hiệu 4-20mA hoặc 0-10V để điều tiết góc mở trong khoảng 0 đến 90 độ, phù hợp hệ thống cần điều chỉnh lưu lượng.

Phân loại theo kiểu kết nối và chất liệu

• Van bi inox khí nén JD nối ren (DN15 - DN50): gọn nhẹ, dễ lắp đặt cho đường ống kích thước nhỏ.
• Van bi khí nén JD mặt bích (DN50 - DN200): tiêu chuẩn JIS 10K, ANSI Class 150, BS, chịu áp lực lớn, phù hợp đường ống công nghiệp.
• Van bi 3 ngã khí nén JD (L-port / T-port): dùng để phân nhánh hoặc trộn dòng chảy trong hệ thống.
• Van bi khí nén JD kiểu Clamp: phục vụ dây chuyền thực phẩm, dược phẩm yêu cầu vệ sinh cao.

Ưu điểm nổi bật và ứng dụng thực tế của van bi khí nén JD

Ưu điểm vượt trội

• Xuất xứ Hàn Quốc, đạt các tiêu chuẩn chất lượng quốc tế, giá thành cạnh tranh hơn nhiều so với van nhập khẩu Châu Âu.
• Vỏ actuator hợp kim nhôm chống ăn mòn, đạt chuẩn chống nước IP67, phù hợp môi trường nhà máy có độ ẩm cao.
• Thời gian hành trình nhanh, ít hỏng hóc, phụ kiện dễ thay thế khi bảo trì.
• Chuẩn kết nối ISO 5211 giúp lắp lẫn linh hoạt với nhiều dòng thân van bi khác nhau trên thị trường.

Ứng dụng trong các ngành công nghiệp

• Hệ thống xử lý nước thải, nước cấp cho nhà máy và khu công nghiệp.
• Nhà máy hóa chất, dung môi, dệt nhuộm (ưu tiên dòng van bi inox 316 JD).
• Dây chuyền thực phẩm, đồ uống, dược phẩm.
• Hệ thống hơi nóng, lò hơi và khí nén công nghiệp.
• Hệ thống điều hòa, chiller, cụm xử lý nước trong tòa nhà.

Bảng quy đổi mô men xoắn giữa bộ khí nén JD và thân van bi

Đây là phần nhiều tài liệu kỹ thuật bỏ qua nhưng lại rất quan trọng khi chọn van. Nếu chọn actuator có mô men xoắn nhỏ hơn yêu cầu, van sẽ không mở hết hoặc kẹt; nếu chọn quá lớn sẽ lãng phí chi phí và tăng tải trọng lên trục van. Bảng dưới đây là gợi ý tham khảo cho thân van bi inox tiêu chuẩn, áp lực làm việc đến PN16.

Nguyên tắc chung: mô men xoắn của actuator nên lớn hơn mô men cần thiết của van khoảng 20 đến 30 phần trăm để bù cho ma sát, độ mài mòn gioăng và dao động áp lực trong đường ống.

So sánh van bi khí nén JD và van bi điều khiển điện

Việc lựa chọn giữa hai giải pháp này phụ thuộc vào yêu cầu vận hành thực tế. Bảng so sánh dưới đây giúp khách hàng ra quyết định nhanh hơn.

Nhìn chung, với các hệ thống đã có sẵn khí nén và yêu cầu đóng mở nhanh, van bi khí nén JD là lựa chọn tối ưu về chi phí lẫn hiệu quả vận hành.

Các phụ kiện đi kèm cần tính toán khi lắp đặt

Khi lập danh mục vật tư cho một cụm van điều khiển, ngoài thân van và actuator, nhà thầu cần tính đủ các phụ kiện sau để tránh phải mua bổ sung nhiều lần:

Bảng giá tham khảo van bi điều khiển khí nén JD

Dưới đây là khoảng giá tham khảo cho các kích cỡ phổ biến, giúp khách hàng ước tính chi phí trước khi gửi yêu cầu báo giá chính thức. Giá thực tế phụ thuộc vào kích cỡ, chất liệu thân van, kiểu kết nối và các phụ kiện đi kèm.

Lưu ý: mức giá trên chưa bao gồm VAT và các phụ kiện tùy chọn như Limit Switch Box hay Solenoid Valve. Với van inox 316 hoặc van chịu nhiệt cao, giá sẽ cao hơn dòng tiêu chuẩn.

Nhận báo giá van bi khí nén JD chính hãng Hàn Quốc - chiết khấu cho dự án

Hướng dẫn lựa chọn van bi khí nén JD đúng kỹ thuật

Để chọn đúng model, kỹ sư cần thực hiện tuần tự các bước sau:

• Bước 1 - Xác định kích thước đường ống và áp lực làm việc: đối chiếu đường kính danh nghĩa DN với ren hoặc mặt bích thực tế, đồng thời xác định áp lực định mức PN10, PN16 hay PN25 để tránh chọn van quá yếu.
• Bước 2 - Chọn vật liệu thân van phù hợp môi chất: nước sạch, khí nén thông thường dùng inox 304; hóa chất ăn mòn mạnh, nước biển hoặc dung môi đặc biệt nên dùng inox 316.
• Bước 3 - Tính mô men xoắn (Torque): đảm bảo actuator JD có lực đủ tải để xoay bi van, cộng thêm hệ số an toàn 20 đến 30 phần trăm.
• Bước 4 - Xác định kiểu tác động: chọn tác động kép nếu hệ thống luôn có khí nén; chọn tác động đơn nếu cần vị trí an toàn khi mất khí.
• Bước 5 - Chọn phụ kiện: xác định có cần công tắc hành trình báo vị trí về PLC, van điện từ 24VDC hay 220VAC, có cần Positioner điều tiết lưu lượng hay không.
• Bước 6 - Kiểm tra tiêu chuẩn kết nối: mặt bích JIS 10K, ANSI Class 150 hay BS, và chuẩn ISO 5211 giữa actuator với thân van.

Mua van bi khí nén JD chính hãng Hàn Quốc ở đâu?

Trên thị trường hiện nay có nhiều đơn vị cung cấp van bi khí nén JD, tuy nhiên chất lượng hàng hóa và chế độ hậu mãi rất khác nhau. Khách hàng nên ưu tiên đơn vị có kho hàng sẵn với đủ dải kích cỡ, cung cấp được CO-CQ và có đội ngũ kỹ thuật hỗ trợ chọn model theo đúng thông số công trình.

Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn (TBCNSG.com) là đơn vị chuyên cung cấp van công nghiệp, đồng hồ nước, đồng hồ áp suất và các thiết bị công nghiệp chất lượng cao. Chúng tôi cung cấp van bi khí nén JD nhập khẩu chính hãng từ Hàn Quốc với đầy đủ giấy tờ CO-CQ, hỗ trợ tư vấn kỹ thuật miễn phí và giao hàng toàn quốc.

• Địa chỉ: Số 25, Đường Số 1, Khu đô thị trung tâm hành chính Dĩ An, Khu phố Nhị Đồng 2, Phường Dĩ An, Thành phố Hồ Chí Minh
• Điện thoại: 09 1800 6799
• Email: [email protected]

Để nhận báo giá nhanh, khách hàng vui lòng cung cấp: kích cỡ van, chất liệu thân, kiểu kết nối, áp lực làm việc, môi chất và các phụ kiện đi kèm nếu có.

Cách phân biệt van bi khí nén JD chính hãng

• Logo JD trên thân actuator được đúc hoặc đập nổi, sắc nét, không phải dạng tem dán mờ.
• Tem thông số bằng nhôm, in rõ model, áp lực khí nén, mô men xoắn và nhiệt độ làm việc.
• Có catalogue và tài liệu kỹ thuật của Jang Dae Controls đi kèm lô hàng.
• Bề mặt vỏ nhôm xử lý anodized đều màu, không có ba via hay vết gia công thô.
• Giấy tờ CO-CQ xuất trình được khi khách hàng yêu cầu.

Các câu hỏi thường gặp (FAQ)

Bộ khí nén JD có lắp được cho các thân van bi khác như Kosaplus, Wonil, Haitima không?

Có. Nhờ tiêu chuẩn kết nối ISO 5211 được chuẩn hóa, đầu actuator JD hoàn toàn lắp lẫn được với hầu hết các thân van bi đạt chuẩn ISO trên thị trường. Tuy nhiên cần kiểm tra kích thước mặt bích và đường kính trục van để chọn đúng bộ khớp nối.

Tuổi thọ của van bi khí nén JD là bao lâu?

Trung bình van đạt từ 500.000 đến 1.000.000 chu kỳ đóng mở nếu hoạt động đúng áp lực khí nén tiêu chuẩn 4 đến 7 bar và môi chất nằm trong dải nhiệt độ cho phép. Tuổi thọ thực tế còn phụ thuộc vào tần suất sử dụng và chế độ bảo trì.

Sự khác nhau giữa van bi khí nén JD và van bướm khí nén JD là gì?

Van bi cho độ kín tuyệt đối cao hơn và chịu áp lực tốt hơn ở dải kích cỡ nhỏ (DN15 đến DN200), trong khi van bướm tối ưu chi phí hơn cho các đường ống lớn từ DN50 trở lên và có lưu lượng lớn hơn trên cùng kích thước.

Van bi khí nén JD giá bao nhiêu?

Giá phụ thuộc vào kích cỡ, chất liệu thân van và phụ kiện đi kèm. Với dòng inox 304 nối ren DN15, giá tham khảo khoảng 1.800.000 đến 2.500.000 đồng; với van mặt bích DN100, giá tham khảo khoảng 9.500.000 đến 13.000.000 đồng. Quý khách nên liên hệ trực tiếp để nhận báo giá chính xác theo cấu hình cụ thể.

Van bi khí nén JD xuất xứ ở đâu?

Sản phẩm được sản xuất bởi Jang Dae Controls Co., Ltd tại Hàn Quốc, không phải hàng gia công tại Trung Quốc hay Đài Loan. Đây là yếu tố quan trọng giúp phân biệt với các dòng hàng trôi nổi dán tem giả trên thị trường.

Nên chọn tác động đơn hay tác động kép?

Chọn tác động kép khi hệ thống luôn có khí nén ổn định và không yêu cầu vị trí an toàn khi mất khí. Chọn tác động đơn khi cần van tự động đóng hoặc mở khi mất nguồn khí, ví dụ trong hệ thống cấp hóa chất, xử lý nước thải hoặc đường ống dẫn khí gas.

Kết luận

Van bi khí nén JD của Jang Dae Controls Hàn Quốc là giải pháp điều khiển tự động đáng tin cậy cho hầu hết hệ thống đường ống công nghiệp. Với tốc độ đóng mở nhanh, độ kín cao, khả năng lắp lẫn theo chuẩn ISO 5211 và giá thành hợp lý, dòng van này đang được nhiều nhà máy và nhà thầu tại Việt Nam lựa chọn thay thế các giải pháp nhập khẩu chi phí cao.
