Van bi khí nén KST là giải pháp tự động hóa van công nghiệp được nhiều kỹ sư, nhà thầu và phòng vật tư lựa chọn khi cần đóng mở đường ống nhanh, an toàn và ổn định. Sản phẩm là sự kết hợp giữa bộ truyền động khí nén KST và thân van bi inox, nhựa hoặc gang, giúp thay thế thao tác gạt tay truyền thống bằng điều khiển khí nén.
Bài viết dưới đây tổng hợp cấu tạo, nguyên lý vận hành, thông số kỹ thuật, phân loại, hướng dẫn chọn model và thông tin báo giá van bi điều khiển khí nén KST Hàn Quốc. Qua đó, người mua có thể đối chiếu với hệ thống thực tế và liên hệ đơn vị cung cấp uy tín để nhận tư vấn kỹ thuật.

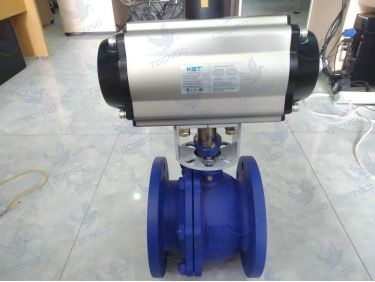

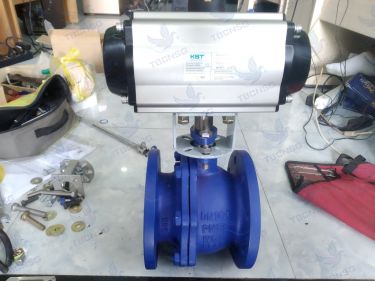

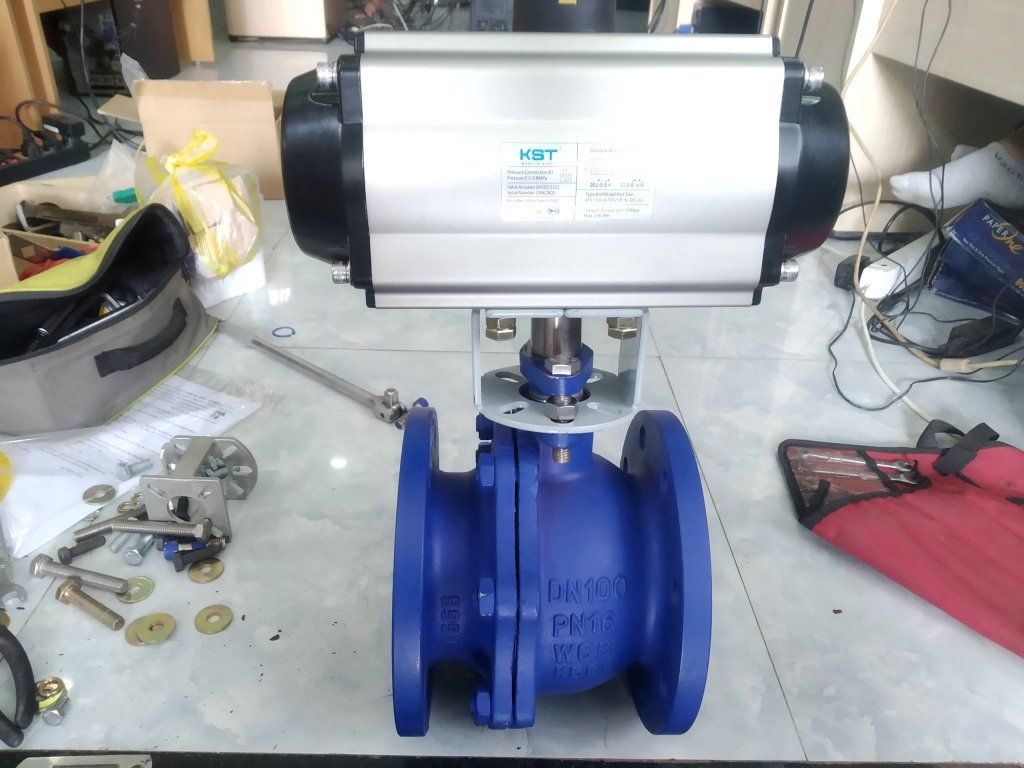

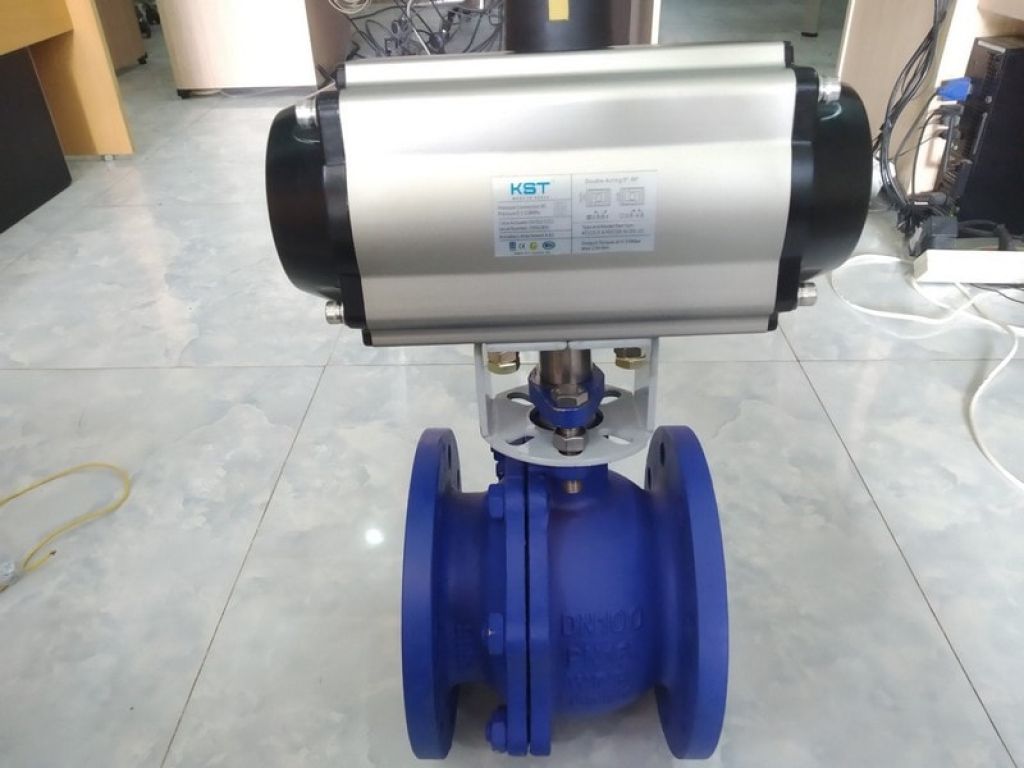

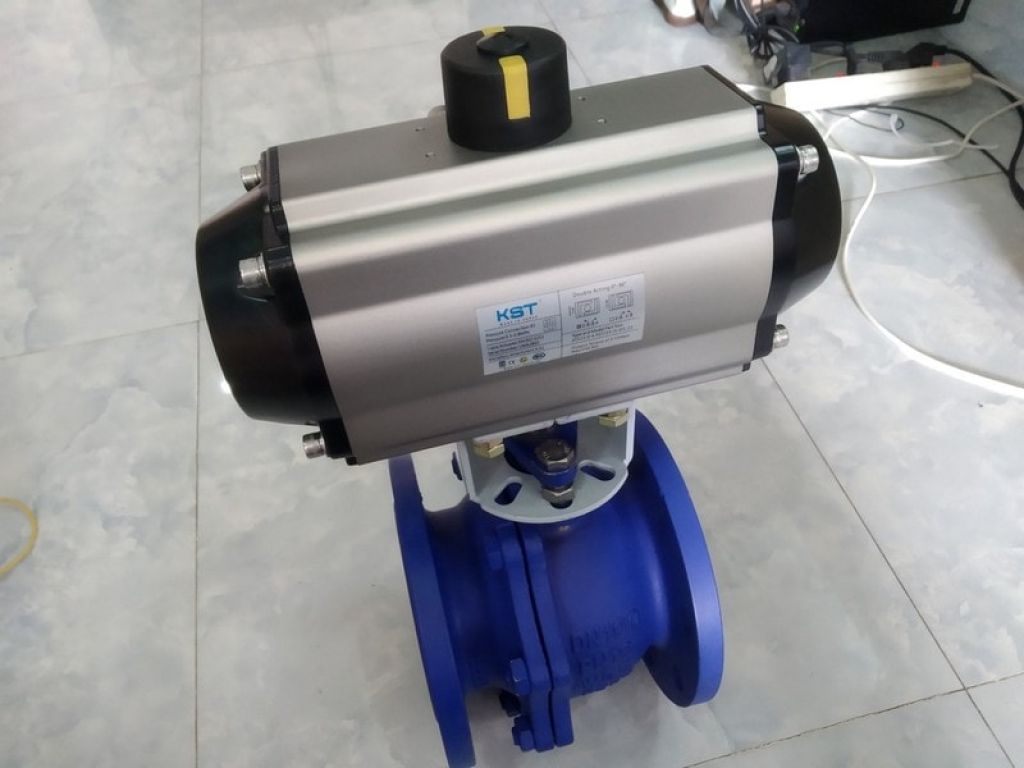

Van bi khí nén KST là loại van bi được gắn bộ truyền động khí nén KST, sử dụng áp lực khí nén để xoay bi van khoảng 90 độ, thực hiện đóng hoặc mở dòng chảy. Bộ actuator KST thường được lắp với thân van bi qua mặt bích chuẩn ISO 5211, tạo thành cụm van hoàn chỉnh.
Thương hiệu KST đến từ Hàn Quốc, được biết đến với các dòng van điều khiển khí nén, van bướm, van bi và phụ kiện tự động hóa. Dòng van bi điều khiển khí nén KST phù hợp cho hệ thống nước, hơi, hóa chất, thực phẩm, xử lý nước thải và nhiều ứng dụng công nghiệp khác.
Bảng dưới đây giúp đối chiếu nhanh các thông số cốt lõi trước khi chọn van cho hệ thống.
| Thông số | Chi tiết kỹ thuật |
|---|---|
| Kích cỡ đường ống | DN15 đến DN200 |
| Vật liệu thân van | Inox 304, Inox 316, nhựa PVC/UPVC, gang |
| Vật liệu bộ actuator | Hợp kim nhôm sơn phủ Anodized chống ăn mòn |
| Áp lực làm việc | PN10, PN16, PN25, 10K, Class 150 |
| Áp lực khí nén điều khiển | 2 đến 8 bar |
| Kiểu tác động | Tác động đơn (Spring Return) hoặc tác động kép (Double Acting) |
| Dạng đóng mở | On/Off hoặc tuyến tính với tín hiệu 4-20mA |
| Kiểu kết nối | Nối ren, mặt bích JIS10K, ANSI, DIN, rắc co |
| Nhiệt độ hoạt động | Khoảng -10°C đến 180°C tùy đệm làm kín PTFE/PEEK |
| Xuất xứ | KST Hàn Quốc |
Để nhận bảng thông số chi tiết theo từng model và catalogue KST, quý khách có thể liên hệ hotline 09 1800 6799 hoặc email [email protected].

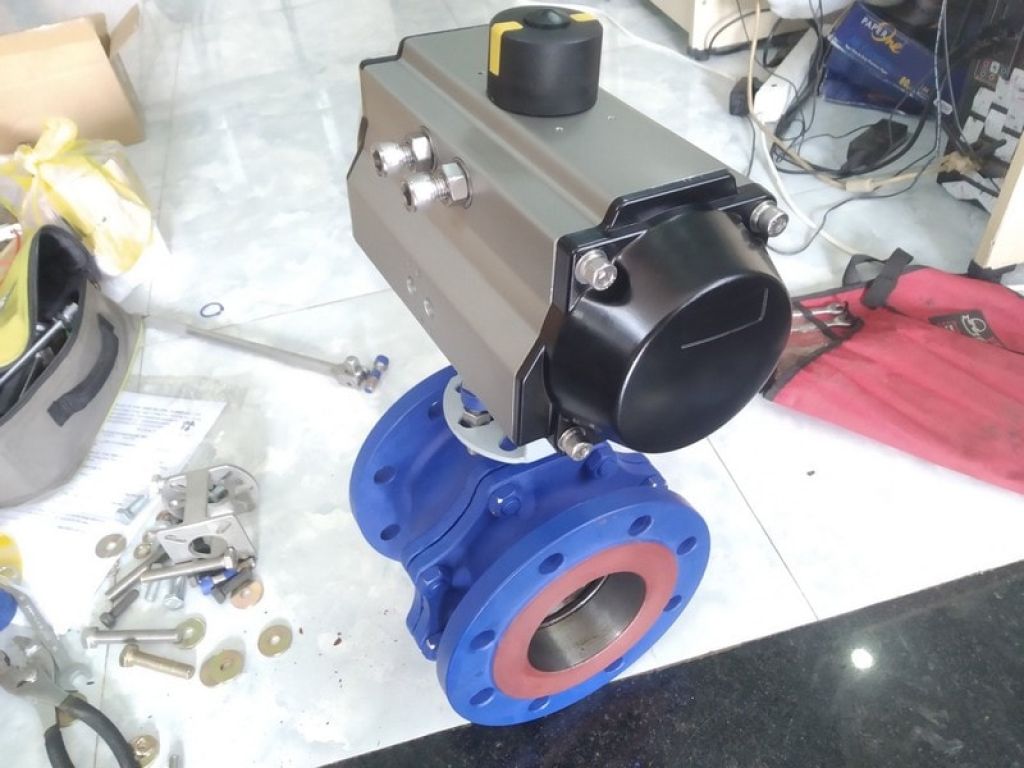

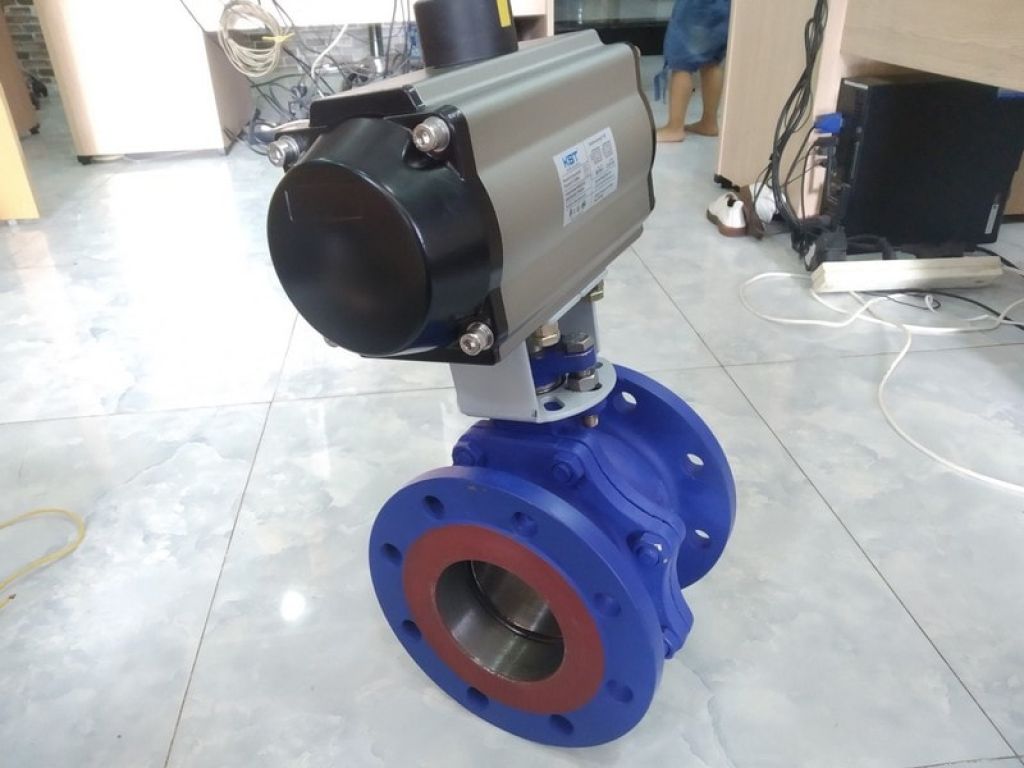

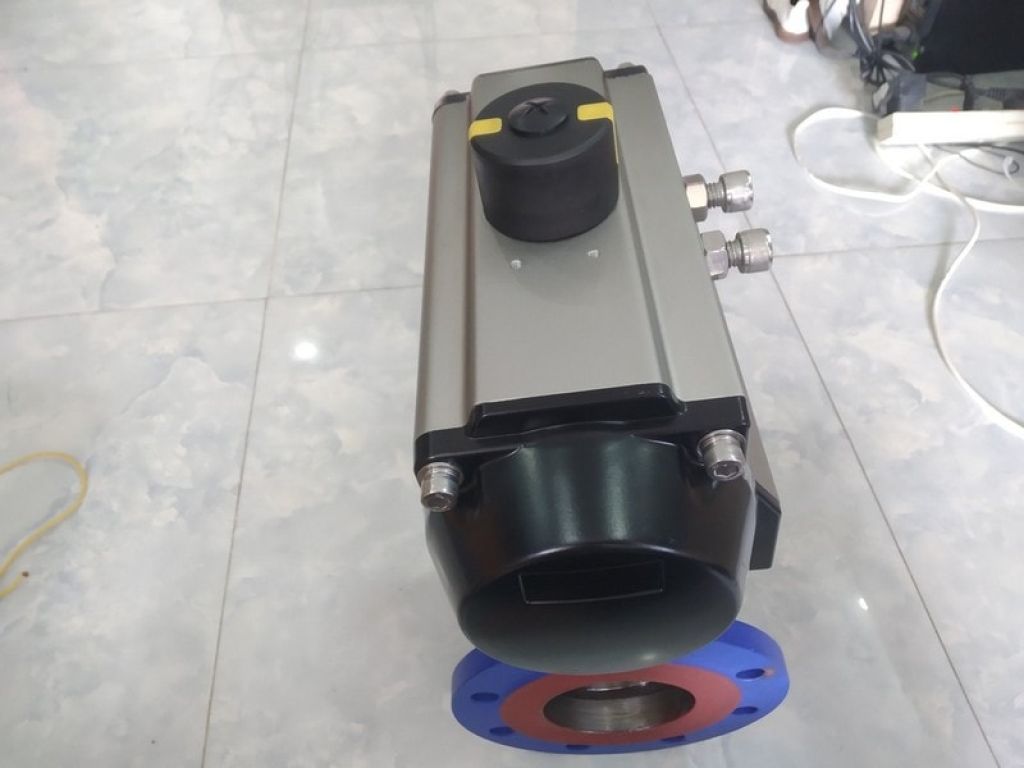

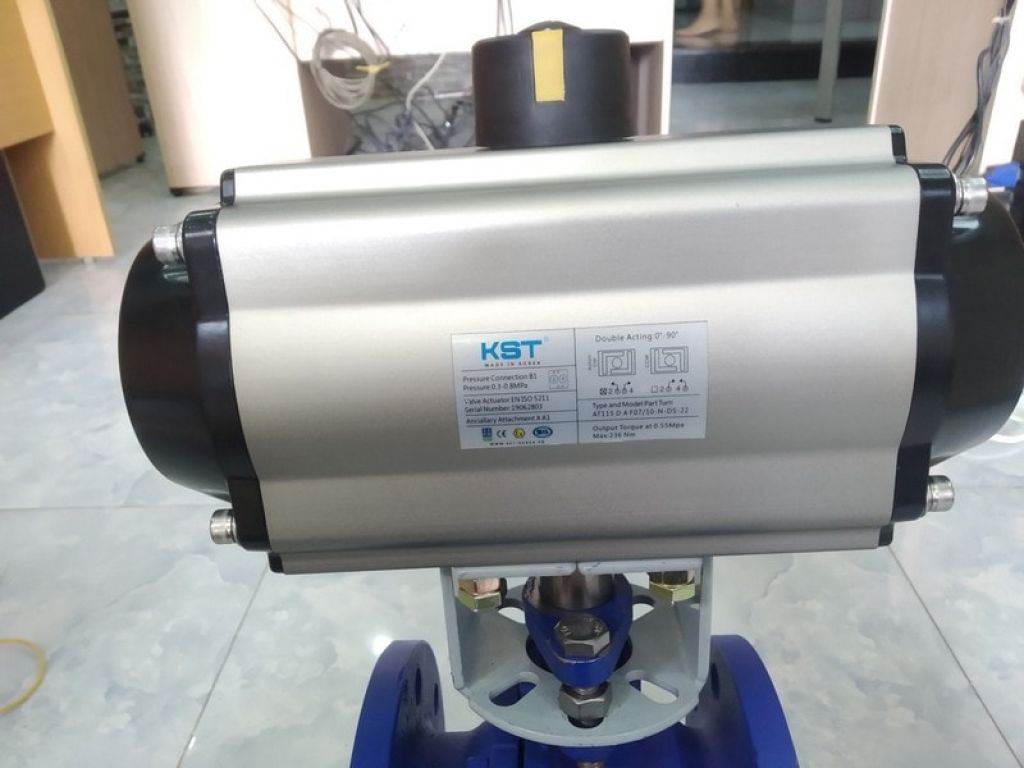

Cụm van gồm hai phần chính là bộ truyền động khí nén KST và thân van bi. Bộ actuator có piston, trục răng, lò xo hồi vị ở loại tác động đơn và vỏ nhôm đúc. Thân van bi có bi van đục lỗ, gioăng làm kín PTFE/Teflon và trục van inox.
Khi cấp khí nén vào cổng actuator, piston dịch chuyển và làm quay trục van 90 độ, từ đó xoay bi van sang vị trí mở hoặc đóng. Với loại tác động kép, khí nén được cấp cho cả hành trình mở và đóng. Với loại tác động đơn, khí nén đưa van về một vị trí làm việc, khi mất khí lò xo tự đưa van về vị trí an toàn.

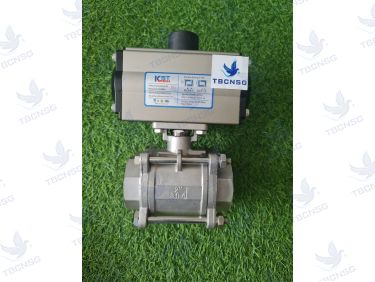

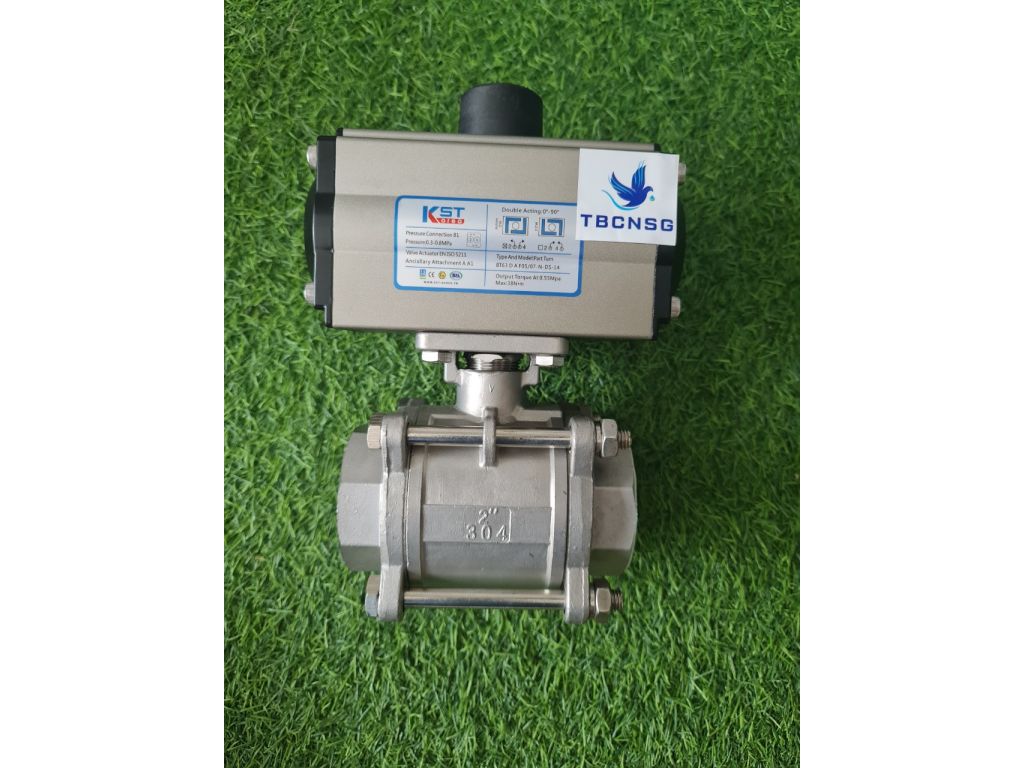

Dòng van bi inox 304 hoặc inox 316 có khả năng chịu nhiệt, chịu áp lực và chống ăn mòn tốt. Sản phẩm phù hợp cho nước sạch, hơi nóng, xăng dầu, thực phẩm và dược phẩm. Kiểu kết nối phổ biến gồm nối ren và mặt bích.
Thân van bằng nhựa UPVC hoặc CPVC, kết nối rắc co đôi, phù hợp hệ thống xử lý hóa chất, axit, kiềm và nước thải công nghiệp. Dòng van này giúp hạn chế ăn mòn trong môi trường hóa chất nhẹ đến trung bình.
Van bi 3 ngã chữ T và chữ L dùng để phân nhánh hoặc trộn dòng chảy tự động. Đây là lựa chọn phù hợp cho hệ thống chuyển dòng, xả đáy, lọc và các trạm xử lý có nhiều nhánh đường ống.
Khi kết hợp bộ positioner nhận tín hiệu 4-20mA, van có thể điều khiển góc mở theo phần trăm mong muốn. Dòng van này dùng trong các hệ thống cần tiết lưu, điều chỉnh lưu lượng thay vì chỉ đóng mở on/off.
Khi chọn phụ kiện, cần kiểm tra ren kết nối, điện áp solenoid, tiêu chuẩn mặt bích và áp lực khí nén thực tế của hệ thống.
| Tiêu chí | Tác động đơn | Tác động kép |
|---|---|---|
| Nguyên lý | Cấp khí một chiều, lò xo hồi vị | Cấp khí cho cả hai chiều mở và đóng |
| An toàn khi mất khí | Tự về vị trí an toàn nhờ lò xo | Giữ nguyên hoặc phụ thuộc trạng thái khí |
| Ứng dụng | Hệ thống cần fail-safe | Hệ thống cần đóng mở linh hoạt, ít yêu cầu fail-safe |
| DN | Inch | Đường kính ngoài tham khảo |
|---|---|---|
| DN15 | 1/2 inch | Φ21 mm |
| DN20 | 3/4 inch | Φ27 mm |
| DN25 | 1 inch | Φ34 mm |
| DN50 | 2 inch | Φ60 mm |
| DN80 | 3 inch | Φ90 mm |
| DN100 | 4 inch | Φ114 mm |
Giá van bi khí nén KST phụ thuộc vào vật liệu thân van, kích thước DN, kiểu kết nối, kiểu tác động đơn hoặc kép và phụ kiện đi kèm. Cùng một kích thước, van inox thường có giá cao hơn van nhựa hoặc gang; bộ actuator tác động đơn và tác động kép cũng có mức giá khác nhau.
Để nhận báo giá chính xác theo model, số lượng và tiến độ dự án, quý khách vui lòng gửi yêu cầu về hotline 09 1800 6799 hoặc email [email protected]. Đơn vị cung cấp có thể tư vấn cấu hình van, phụ kiện solenoid, limit switch và positioner phù hợp với hệ thống.
Quý khách có thể tham khảo và đặt hàng tại TBCNSG.com của Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn, đơn vị chuyên cung cấp van công nghiệp, đồng hồ nước, đồng hồ áp suất và thiết bị công nghiệp.
Các sản phẩm được tư vấn đúng model, có giấy tờ CO/CQ, catalogue kỹ thuật và chính sách bảo hành 12 tháng. Trường hợp lỗi do nhà sản xuất, đơn vị cung cấp hỗ trợ đổi trả theo chính sách cam kết.
Có. Nếu chọn thân van bi inox 304 hoặc inox 316 với đệm PTFE chịu nhiệt, van có thể dùng cho hệ thống hơi nóng đến khoảng 180°C tùy điều kiện vận hành thực tế.
Loại tác động đơn có lò xo tự trả van về vị trí an toàn khi ngắt khí. Loại tác động kép cần cấp khí cho cả hai chiều mở và đóng, phù hợp hệ thống không yêu cầu fail-safe nghiêm ngặt.
Các sản phẩm van KST nhập khẩu chính hãng thường được bảo hành tiêu chuẩn 12 tháng theo chính sách của đơn vị phân phối.
Có. Bộ actuator KST có thể lắp solenoid 5/2 hoặc 3/2, limit switch APL210N/APL310N và positioner để hoàn thiện hệ thống điều khiển tự động.
Van bi khí nén KST Hàn Quốc là dòng van phù hợp cho nhiều hệ thống công nghiệp nhờ khả năng đóng mở nhanh, độ bền cao và dễ phối ghép phụ kiện tự động hóa. Khi chọn mua, cần xác định rõ môi chất, áp suất, nhiệt độ, kích thước và kiểu tác động để đảm bảo van vận hành ổn định.
Liên hệ ngay 09 1800 6799 hoặc email [email protected] để nhận tư vấn kỹ thuật và báo giá van bi khí nén KST. Quý khách cũng có thể tham khảo thêm van bướm điều khiển khí nén KST, van bi điều khiển bằng điện và danh mục van KST Korea tại TBCNSG.com.
