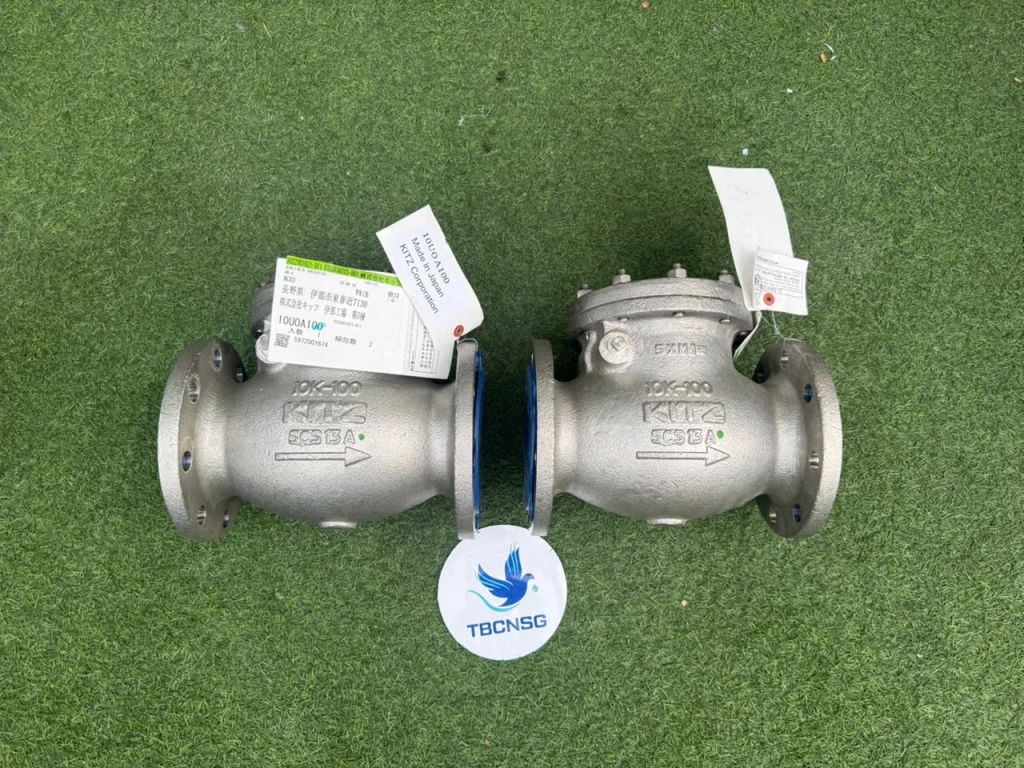

Van 1 chiều lá lật inox Kitz 10UOA là dòng van một chiều kiểu swing check cao cấp đến từ thương hiệu Kitz Corporation Nhật Bản, được chế tạo bằng vật liệu inox SCS13A (tương đương SUS304), kết nối mặt bích tiêu chuẩn JIS 10K. Sản phẩm được các kỹ sư M&E, nhà thầu cơ điện và cán bộ thu mua nhà máy tin chọn cho các hệ thống đường ống nước sạch, hơi nóng, khí nén và hóa chất nhẹ nhờ khả năng chống ăn mòn vượt trội, độ kín cao và tuổi thọ làm việc dài. Bài viết dưới đây tổng hợp đầy đủ thông số kỹ thuật, bản vẽ cấu tạo, bảng tra kích thước, hướng dẫn lắp đặt và báo giá tham khảo của van Kitz 10UOA để Quý khách hàng thuận tiện tra cứu và lựa chọn đúng chủng loại.
Van 1 chiều lá lật (Swing Check Valve) là loại van chỉ cho phép dòng chảy đi theo một chiều nhất định nhờ cơ cấu đĩa van dạng lá lật quanh trục chốt. Khi dòng chảy xuôi chiều, áp lực chất lỏng đẩy đĩa van mở ra; khi dòng chảy ngược hoặc bị ngắt, trọng lực và áp lực ngược sẽ đóng đĩa van lại, ngăn không cho chất lỏng quay trở về nguồn. Van 1 chiều lá lật inox Kitz 10UOA là phiên bản tiêu chuẩn của Kitz với thân van và đĩa van bằng inox SCS13A, kết nối mặt bích JIS 10K, thường được lắp đặt sau máy bơm, trên tuyến ống cấp nước, hệ thống hơi nóng hoặc các trạm xử lý hóa chất để bảo vệ thiết bị và đường ống khỏi hiện tượng dòng chảy ngược.
| Thuộc tính | Thông số |
|---|---|
| Thương hiệu | KITZ (Nhật Bản) |
| Model | 10UOA (tiêu chuẩn) / 10UOAM (bản inox 316) |
| Kiểu van | Van một chiều lá lật (Swing Check Valve) |
| Kết nối | Mặt bích tiêu chuẩn JIS 10K (JIS B2220) |
| Kích cỡ | DN40 đến DN400 (1.1/2 inch đến 16 inch) |
| Áp lực làm việc | 1.0 MPa (10 kgf/cm2) |
| Nhiệt độ làm việc tối đa | Lên đến 220 độ C đối với môi trường nước, dầu, khí nén và hơi nóng |
| Vật liệu thân van | SCS13A / SUS304 |
| Vật liệu đĩa van | SCS13A / SUS304 |
| Gioăng làm kín | PTFE hoặc graphite reinforced |
| Tiêu chuẩn kiểm tra | Kiểm tra áp suất thủy lực và khí nén theo tiêu chuẩn Kitz |
Van Kitz 10UOA có kết cấu gọn nhẹ, gồm các bộ phận chính được chế tạo đồng bộ từ inox. Bảng vật liệu dưới đây giúp kỹ sư và cán bộ thu mua kiểm tra nhanh tính tương thích của van với môi trường làm việc thực tế.
| STT | Tên chi tiết | Vật liệu |
|---|---|---|
| 1 | Thân van (Body) | SCS13A / SUS304 |
| 2 | Nắp van (Cover) | SCS13A / SUS304 |
| 3 | Đĩa van (Disc) | SCS13A / SUS304 |
| 4 | Trục chốt (Hinge Pin) | Stainless Steel 304 |
| 5 | Gioăng làm kín (Gasket) | PTFE / Graphite reinforced |
| 6 | Bu lông, đai ốc | Stainless Steel |
Khi máy bơm hoạt động, áp lực dòng chất lỏng đi theo chiều xuôi sẽ đẩy đĩa van quay quanh trục chốt và mở ra, cho phép lưu chất đi qua van với tổn thất áp suất nhỏ. Khi máy bơm dừng hoặc dòng chảy có xu hướng đảo chiều, trọng lượng bản thân đĩa van kết hợp với áp lực ngược sẽ nhanh chóng đóng đĩa van về vị trí ban đầu, tạo lớp chặn kín và ngăn dòng chảy ngược trở lại. Cơ cấu lá lật không sử dụng lò xo nên van hoạt động êm, ít gây tiếng ồn và phù hợp với các hệ thống có lưu lượng lớn. Để hiểu rõ hơn về các sự cố áp lực trong đường ống, Quý khách có thể tham khảo bài viết về hiện tượng va đập thủy lực trong đường ống.
Bảng tra kích thước dưới đây cung cấp các thông số tham khảo về chiều dài mặt bích đối mặt (Face-to-Face L), chiều cao tổng thể (H) và trọng lượng tương ứng của từng kích cỡ van. Kỹ sư cần đối chiếu với bản vẽ catalogue gốc của Kitz trước khi thiết kế khoảng cách lắp đặt thực tế trên tuyến ống.
| Size DN | Kích thước inch | Chiều dài L (mm) | Chiều cao H (mm) | Trọng lượng tham khảo (kg) |
|---|---|---|---|---|
| DN40 | 1.1/2 | 120 | 105 | 4.0 |
| DN50 | 2 | 140 | 115 | 5.5 |
| DN65 | 2.1/2 | 160 | 130 | 8.0 |
| DN80 | 3 | 180 | 145 | 11.0 |
| DN100 | 4 | 200 | 165 | 16.0 |
| DN125 | 5 | 220 | 185 | 22.0 |
| DN150 | 6 | 240 | 205 | 30.0 |
| DN200 | 8 | 280 | 245 | 50.0 |
| DN250 | 10 | 330 | 290 | 75.0 |
| DN300 | 12 | 380 | 330 | 105.0 |
| DN350 | 14 | 430 | 370 | 140.0 |
| DN400 | 16 | 480 | 410 | 180.0 |
Catalogue của Kitz trình bày chi tiết bản vẽ mặt cắt, kích thước mặt bích, số lỗ bu lông, đường kính vòng tròn bu lông và vật liệu từng chi tiết. Khi đọc catalogue, kỹ sư cần lưu ý các điểm sau: thứ nhất, xác định đúng tiêu chuẩn mặt bích JIS 10K để đảm bảo van khớp với mặt bích đường ống; thứ hai, kiểm tra chiều dài L để bố trí khoảng hở lắp đặt và tính toán giá đỡ; thứ ba, đối chiếu chiều cao H với không gian trần và các thiết bị lân cận; thứ tư, xem xét hướng lắp đặt và khoảng cách từ máy bơm đến van để hạn chế va đập thủy lực. Đối với các dự án cần duyệt hồ sơ, Quý khách nên yêu cầu đơn vị cung cấp gửi kèm file catalogue PDF và chứng chỉ CO/CQ để hoàn thiện hồ sơ nghiệm thu.
Cả hai model 10UOA và 10UOAM đều là van một chiều lá lật của Kitz, sử dụng kết nối mặt bích JIS 10K, có cùng nguyên lý hoạt động swing check và cùng dải kích thước DN40 đến DN400. Về ngoại quan, hai model có hình dáng tương tự nhau, chỉ khác biệt ở ký hiệu model và vật liệu chế tạo được in trên thân van.
| Tiêu chí | Kitz 10UOA | Kitz 10UOAM |
|---|---|---|
| Vật liệu chính | SCS13A / SUS304 | SCS14A / SUS316 |
| Khả năng chống ăn mòn | Tot, phù hợp môi trường thông thường | Rất tốt, chịu được môi trường ăn mòn mạnh |
| Môi trường ứng dụng | Nước sạch, hơi nóng, khí nén, hóa chất nhẹ | Nước biển, dung dịch axit, hóa chất ăn mòn mạnh |
| Kết nối | Mặt bích JIS 10K | Mặt bích JIS 10K |
| Kích thước | DN40 đến DN400 | DN40 đến DN400 |
| Chi phí | Thấp hơn | Cao hơn do vật liệu cao cấp |
Việc lựa chọn giữa 10UOA và 10UOAM phụ thuộc vào tính chất lưu chất và môi trường vận hành. Nếu hệ thống chỉ sử dụng nước sạch, hơi nóng hoặc hóa chất nhẹ, van 10UOA là phương án tối ưu về chi phí. Ngược lại, với các hệ thống nước biển, dung dịch axit hoặc hóa chất ăn mòn mạnh, nên chọn van 1 chiều inox 316 Kitz 10UOAM để đảm bảo tuổi thọ và độ an toàn.
Đối với van một chiều lá lật, hướng lắp đặt ảnh hưởng trực tiếp đến khả năng đóng kín và tuổi thọ của van. Ưu tiên lắp van trên tuyến ống nằm ngang (horizontal pipe) với đĩa van quay theo phương thẳng đứng, giúp trọng lực hỗ trợ quá trình đóng van. Trường hợp bắt buộc phải lắp trên ống đứng, dòng chảy phải đi từ dưới lên (bottom to top) để đĩa van có thể tự đóng khi dòng chảy ngừng. Không nên lắp van trên ống đứng với dòng chảy từ trên xuống vì đĩa van sẽ khó đóng kín và dễ gây rung, ồn.
Va đập thủy lực là hiện tượng áp suất tăng đột ngột khi dòng chảy bị chặn lại, có thể gây nứt vỡ đường ống, hỏng gioăng và làm biến dạng đĩa van. Để hạn chế hiện tượng này, cần bố trí van cách đầu ra của máy bơm một khoảng cách tối thiểu theo khuyến nghị của nhà sản xuất, thường từ 5 đến 10 lần đường kính ống. Ngoài ra, nên lắp thêm bình tích áp hoặc van xả áp nếu hệ thống có lưu lượng lớn và tốc độ dòng chảy cao. Việc chọn đúng kích cỡ van cũng giúp giảm tốc độ dòng chảy và hạn chế va đập thủy lực hiệu quả.
Trong quá trình vận hành, cần kiểm tra định kỳ các dấu hiệu bất thường như tiếng ồn khi van đóng, hiện tượng kẹt đĩa van, rò rỉ tại nắp van hoặc gioăng làm kín bị mòn. Khi phát hiện rò rỉ, cần khóa nguồn, xả áp và tháo nắp van để kiểm tra gioăng, đĩa van và trục chốt. Nếu gioăng PTFE bị mòn hoặc biến dạng, cần thay thế bằng gioăng mới cùng kích cỡ và vật liệu. Việc bảo trì đúng quy trình sẽ giúp van duy trì độ kín, kéo dài tuổi thọ và đảm bảo an toàn cho toàn hệ thống.
Bảng giá dưới đây mang tính chất tham khảo, chưa bao gồm thuế VAT và phí vận chuyển. Giá thực tế có thể thay đổi tùy theo số lượng đặt hàng, yêu cầu chứng từ và thời điểm giao dịch. Quý khách vui lòng liên hệ trực tiếp để nhận báo giá chính xác.
| Kích cỡ | Khoảng giá tham khảo (VNĐ) |
|---|---|
| DN40 | 1.850.000 - 2.200.000 |
| DN50 | 2.300.000 - 2.750.000 |
| DN65 | 3.100.000 - 3.650.000 |
| DN80 | 4.200.000 - 4.900.000 |
| DN100 | 5.800.000 - 6.700.000 |
| DN125 | 7.900.000 - 9.100.000 |
| DN150 | 10.500.000 - 12.000.000 |
| DN200 | 17.500.000 - 20.000.000 |
| DN250 - DN400 | Liên hệ để nhận báo giá |
Để nhận báo giá đại lý với chiết khấu tốt nhất, Quý khách vui lòng cung cấp đầy đủ các thông tin sau: kích cỡ van (DN), số lượng cần mua, môi trường làm việc (nước, hơi, hóa chất), yêu cầu về chứng từ CO/CQ và thời gian giao hàng mong muốn. Quý khách có thể gửi yêu cầu báo giá (RFQ) qua email hoặc liên hệ hotline kỹ thuật để được tư vấn nhanh. Đối với các dự án có nhu cầu số lượng lớn, đơn vị cung cấp sẽ khảo sát và đưa ra chính sách giá ưu đãi riêng.
Tải Catalogue Kitz 10UOA và nhận báo giá chiết khấu đại lý
Để đảm bảo mua được van Kitz 10UOA chính hãng, Quý khách nên lựa chọn đơn vị phân phối có kho hàng sẵn, có chính sách bảo hành rõ ràng và cung cấp đầy đủ chứng từ CO/CQ của Kitz Nhật Bản. Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn là đơn vị chuyên cung cấp các sản phẩm van công nghiệp, đồng hồ nước, đồng hồ áp suất và thiết bị công nghiệp chất lượng cao, cam kết hàng chính hãng, bảo hành 12 tháng và hỗ trợ giao hàng toàn quốc.
Thông tin liên hệ:
Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn
Địa chỉ: Số 25, Đường Số 1, Khu đô thị trung tâm hành chính Dĩ An, Khu phố Nhị Đồng 2, Phường Dĩ An, Thành phố Hồ Chí Minh
Điện thoại: 09 1800 6799
Email: [email protected]
Quý khách có thể tham khảo thêm các loại van 1 chiều Kitz Nhật Bản và van inox Kitz chính hãng để lựa chọn sản phẩm phù hợp với hệ thống. Ngoài ra, các dòng van bổ trợ như van bi inox Kitz 10UTB cũng được cung cấp đầy đủ tại kho.
Có. Van Kitz 10UOA có thể lắp trên ống đứng, nhưng dòng chảy bắt buộc phải đi từ dưới lên (bottom to top) để đĩa van tự đóng khi dòng chảy ngừng. Không nên lắp van trên ống đứng với dòng chảy từ trên xuống vì sẽ làm giảm hiệu quả đóng kín và gây rung, ồn trong quá trình vận hành.
Van Kitz 10UOA có thể chịu được nhiệt độ lên đến 220 độ C đối với môi trường nước, dầu, khí nén và hơi nóng. Tuy nhiên, nhiệt độ làm việc thực tế còn phụ thuộc vào vật liệu gioăng và điều kiện vận hành cụ thể. Quý khách nên tham khảo catalogue kỹ thuật để chọn vật liệu gioăng phù hợp.
Van Kitz 10UOA chính hãng có logo KITZ đúc nổi rõ ràng trên thân van, ký hiệu model và tiêu chuẩn JIS 10K được in sắc nét. Ngoài ra, hàng chính hãng đi kèm chứng chỉ CO/CQ của Kitz Nhật Bản, tem nhãn và bao bì đúng quy cách. Quý khách nên mua tại các đơn vị phân phối uy tín, có kho hàng và chính sách bảo hành rõ ràng để tránh mua phải hàng giả, hàng nhái.
