Bạn đang tìm hiểu về ron chì 3 vành (gioăng chì xoắn ốc 3 vành) để chọn đúng loại cho hệ thống hơi nóng, hóa chất hay dầu khí? Bài viết dưới đây tổng hợp đầy đủ cấu tạo 3 lớp, thông số chịu nhiệt – áp suất, bảng tra kích thước theo tiêu chuẩn JIS/DIN/ANSI, bảng giá tham khảo và hướng dẫn siết lực bu-lông chuẩn kỹ thuật. Nếu cần tư vấn chọn đúng kích thước và tiêu chuẩn ron chì 3 vành cho hệ thống, gọi ngay Hotline/Zalo: 09 1800 6799 để nhận báo giá chi tiết trong 5 phút.

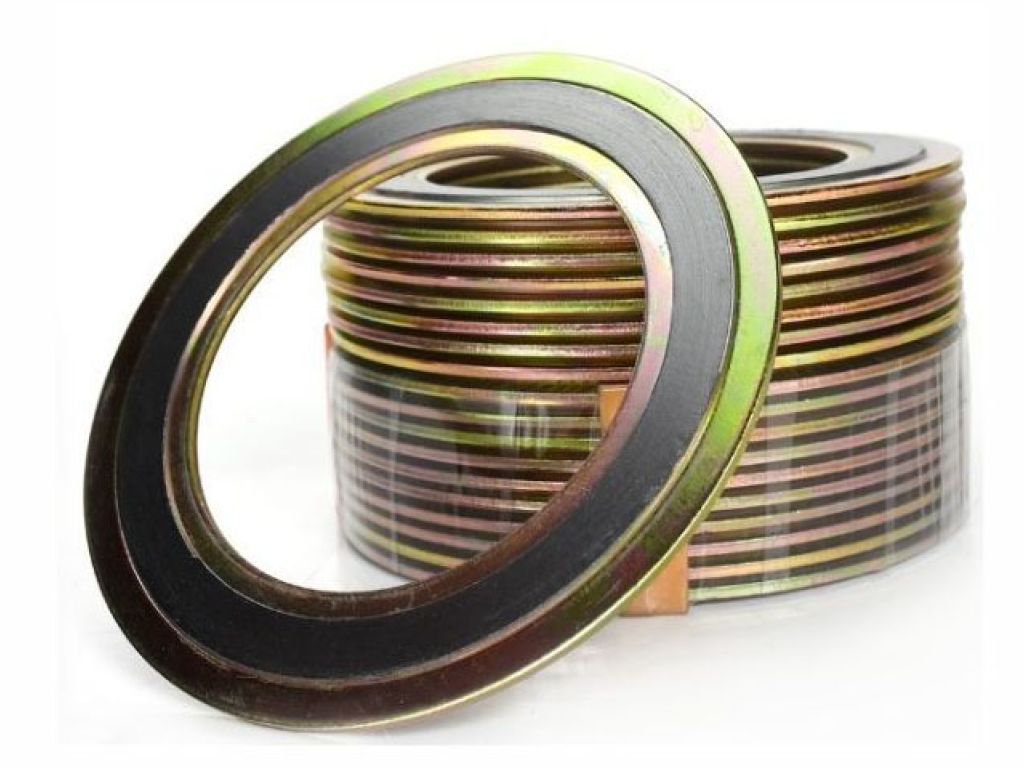

Ron chì 3 vành có tên tiếng Anh là Spiral Wound Gasket with Inner and Outer Ring (viết tắt SWG CGI). Đây là loại gioăng làm kín mặt bích được cấu tạo từ dải kim loại hình chữ V quấn xoắn ốc xen kẽ với lớp vật liệu điền đầy mềm (graphite hoặc PTFE), kết hợp với vành trong và vành ngoài bằng kim loại để định vị và gia cố.
Khái niệm "3 vành" xuất phát từ cấu trúc kỹ thuật gồm ba vòng định hình: vành trong (Inner Ring), vành xoắn trung tâm (Winding Element) và vành ngoài (Outer Ring). Cần phân biệt rõ giữa "3 lớp vật liệu cơ bản" (kim loại – graphite – kim loại) và "cấu trúc 3 vành kỹ thuật" – đây là điểm nhiều tài liệu hiện nay còn nhầm lẫn. Ron chì 3 vành đóng vai trò chống rò rỉ tại các vị trí kết nối mặt bích chịu áp lực và nhiệt độ biến thiên, đặc biệt trong hệ thống hơi nóng khép kín, lọc hóa dầu và khí nén áp cao.
Các thuật ngữ liên quan gồm: Spiral Wound Gasket, gioăng chì xoắn ốc, mặt bích (Flange), Graphite Gasket. Tùy theo cấu trúc, ron chì được phân thành ba loại chính: ron chì không vành (Basic), ron chì 2 vành (chỉ có vành ngoài hoặc vành trong) và ron chì 3 vành (đầy đủ cả vành trong lẫn vành ngoài) – loại có độ an toàn và tuổi thọ cao nhất.
Vành ngoài thường được chế tạo từ thép Carbon phủ sơn hoặc mạ kẽm, có thể dùng inox 304/316 cho môi trường ăn mòn. Chức năng chính là định tâm bu-lông, giữ cho gioăng nằm chính xác giữa hai mặt bích và ngăn gioăng bị bung nở ra ngoài khi nén quá lực. Vành ngoài còn giúp phân bố đều lực siết và tạo điểm tựa cho vành xoắn khi chịu áp suất cao.
Đây là bộ phận quan trọng nhất, cấu tạo gồm dải kim loại hình chữ V (inox 304, 316L hoặc thép carbon) quấn xoắn ốc xen kẽ với lớp điền đầy mềm như graphite chì dẻo hoặc PTFE. Chính cấu trúc xoắn ốc này tạo nên độ đàn hồi (Recovery) vượt trội, giúp gioăng tự phục hồi khi nhiệt độ và áp suất thay đổi, đồng thời lấp đầy các khe hở vi mô trên bề mặt mặt bích.
Vành trong được làm từ inox 304/316L, có chức năng ngăn hiện tượng cuộn xoáy của dòng môi chất, bảo vệ vành xoắn khỏi xói mòn và ngăn hiện tượng sụp vành vào trong lòng ống khi chịu áp suất cao. Vành trong đặc biệt quan trọng với các hệ thống có tốc độ dòng chảy lớn hoặc môi chất có tính ăn mòn.
Bảng vật liệu cấu tạo từng vành tương ứng với môi trường làm việc:
| Bộ phận | Vật liệu phổ biến | Môi trường phù hợp |
|---|---|---|
| Vành ngoài | Thép Carbon mạ kẽm, Inox 304/316 | Hơi nóng, dầu khí, hóa chất |
| Vành xoắn | Inox 304, 316L, thép carbon + Graphite/PTFE | Hơi nóng, hóa chất, gas |
| Vành trong | Inox 304/316L | Môi chất ăn mòn, tốc độ dòng cao |
Ron chì 3 vành có dải hoạt động rộng, phù hợp với nhiều môi chất công nghiệp khác nhau. Dưới đây là các thông số kỹ thuật cơ bản:
| Thông số | Giá trị | Ghi chú |
|---|---|---|
| Nhiệt độ tối đa | 600°C | Với đệm Graphite |
| Nhiệt độ tối thiểu | -200°C | Với đệm PTFE |
| Áp suất tối đa | Class 1500 | Tùy tiêu chuẩn mặt bích |
| Độ dày | 3.2 / 4.5 / 6.4mm | Theo yêu cầu kỹ thuật |
Tiêu chuẩn JIS được sử dụng phổ biến tại Việt Nam và Nhật Bản, với các cấp áp JIS 5K, 10K, 20K. Ron chì 3 vành JIS 10K DN50 là size được tìm mua nhiều nhất cho hệ thống hơi nóng.
Tiêu chuẩn DIN phổ biến tại thị trường châu Âu và các dự án sử dụng thiết bị nhập khẩu từ Đức, Ý. Các cấp áp PN16 và PN25 thường gặp trong hệ thống hơi nóng và hóa chất.
Tiêu chuẩn ANSI/ASME B16.20 được áp dụng rộng rãi trong các dự án lọc hóa dầu, khí nén áp lực cao tại Mỹ và nhiều nước công nghiệp. Gioăng chì xoắn ốc 3 vành ANSI Class 150 là lựa chọn phổ biến cho hệ thống hơi nóng.
| Kích thước (DN) | Tiêu chuẩn bích | OD vành ngoài (mm) | ID vành trong (mm) | Độ dày (mm) |
|---|---|---|---|---|
| DN25 | JIS 10K | 75 | 25 | 3.2 |
| DN50 | JIS 10K | 105 | 52 | 3.2 |
| DN80 | JIS 10K | 140 | 82 | 3.2 |
| DN100 | JIS 10K | 165 | 105 | 3.2 |
| DN150 | ANSI 150 | 200 | 155 | 4.5 |
| DN200 | ANSI 150 | 255 | 205 | 4.5 |
Việc phân biệt ron chì 1 vành, 2 vành và 3 vành giúp kỹ sư và nhà thu mua chọn đúng loại, tránh lãng phí chi phí. Ron chì không vành (Basic) chỉ phù hợp với mặt bích có rãnh định vị. Ron chì 2 vành (chỉ có vành ngoài hoặc vành trong) dùng cho mặt bích RF thông thường. Ron chì 3 vành bắt buộc dùng cho hệ thống áp cao, nhiệt cao, đường ống rung lắc hoặc mặt bích âm dương/mặt phẳng RF.
| Tiêu chí | Ron chì 3 vành | Ron chì 1 vành | Ron Amiang | Ron Teflon PTFE |
|---|---|---|---|---|
| Chịu áp suất | Rất cao (Class 1500) | Trung bình | Thấp – trung bình | Trung bình |
| Chịu nhiệt | Đến 600°C | Đến 400°C | Đến 400°C | Đến 260°C |
| An toàn môi chất | Rất cao | Cao | Hạn chế (bụi amiang) | Cao |
| Chi phí | Cao nhất | Trung bình | Thấp | Trung bình |
Khi so sánh với ron amiang chịu nhiệt hay ron teflon ptfe, ron chì 3 vành vượt trội về khả năng phục hồi đàn hồi và độ bền cơ học dưới sự biến thiên nhiệt độ. Đây là lý do các hệ thống hơi nóng áp cao luôn ưu tiên gioăng chì xoắn ốc 3 vành.
Ron chì 3 vành được ứng dụng rộng rãi trong nhà máy nhiệt điện, lò hơi công nghiệp, đường ống hơi nóng khép kín; ngành hóa chất, lọc hóa dầu, hệ thống khí nén áp lực cao; ngành đóng tàu và thiết bị trao đổi nhiệt. Tại các hệ thống có van hơi nóng hoặc mặt bích inox 304, gioăng chì 3 vành là lựa chọn tiêu chuẩn để đảm bảo an toàn vận hành.
Giá ron chì 3 vành phụ thuộc vào các yếu tố: kích thước (DN), tiêu chuẩn bích (JIS/DIN/ANSI), vật liệu chế tạo (SS304 hay SS316L, Carbon Steel) và thương hiệu. Dưới đây là bảng giá tham khảo cho các kích thước thông dụng:
| Kích thước (DN) | Vật liệu vành xoắn | Giá tham khảo (VNĐ) |
|---|---|---|
| DN15 – DN25 | Inox 304 + Graphite | Liên hệ báo giá |
| DN32 – DN50 | Inox 304 + Graphite | Liên hệ báo giá |
| DN65 – DN100 | Inox 304/316 + Graphite | Liên hệ báo giá |
| DN125 – DN200 | Inox 304/316 + Graphite | Liên hệ báo giá |
| DN250 – DN600 | Inox 316L + Graphite | Liên hệ báo giá |
Lưu ý: Nên chọn hàng chính hãng từ các thương hiệu uy tín như JCS, Klinger, Tombo, Nichias, Teadit và yêu cầu đầy đủ chứng chỉ CO/CQ đi kèm. Nhận ngay bảng giá ron chì 3 vành inox 304/316 chiết khấu cao cho dự án – tải catalog hoặc liên hệ phòng kinh doanh qua Hotline 09 1800 6799.
Lắp đặt đúng kỹ thuật quyết định tuổi thọ và khả năng làm kín của ron chì 3 vành. Quy trình gồm các bước:
Các lỗi thường gặp gây rách hoặc vỡ vành chì: siết lệch lực, siết quá momen quy định làm bẹp đệm xoắn, không vệ sinh mặt bích trước khi lắp. Đặc biệt không tái sử dụng ron chì đã qua nén ép vì khả năng đàn hồi đã giảm, dễ gây rò rỉ. Với hệ thống có gioăng chì graphite kết hợp, cần kiểm tra định kỳ momen siết sau chu kỳ nhiệt đầu tiên.
Ron chì 2 vành chỉ có vành ngoài hoặc vành trong, trong khi ron chì 3 vành có đầy đủ cả vành trong và vành ngoài, giúp định tâm tốt hơn, bảo vệ vành xoắn khỏi xói mòn và chịu được áp suất cao hơn.
Với đệm Graphite, ron chì 3 vành chịu được nhiệt độ lên đến 600°C, phù hợp cho hơi nóng quá nhiệt trong lò hơi công nghiệp và nhà máy nhiệt điện.
Không nên tái sử dụng. Sau khi nén ép, cấu trúc xoắn ốc và lớp graphite đã biến dạng, khả năng đàn hồi giảm mạnh, dễ gây rò rỉ khi lắp lại.
Vành trong ngăn hiện tượng cuộn xoáy của dòng môi chất, bảo vệ vành xoắn khỏi xói mòn và ngăn hiện tượng sụp vành vào trong lòng ống khi chịu áp suất cao.
Bắt buộc dùng khi hệ thống có áp suất cao, nhiệt độ cao, đường ống rung lắc hoặc mặt bích âm dương/mặt phẳng RF cần định tâm chính xác.
