Trong hệ thống đường ống công nghiệp, gioăng cao su mặt bích là chi tiết nhỏ nhưng đóng vai trò quyết định đến độ kín khít của toàn bộ đường ống. Chỉ một vòng gioăng bị lão hóa, nứt hoặc chọn sai vật liệu cũng có thể khiến mối nối rò rỉ, gây thất thoát môi chất, ảnh hưởng đến vận hành và tiềm ẩn nguy cơ mất an toàn. Bài viết dưới đây tổng hợp đầy đủ kiến thức về cấu tạo, phân loại theo thiết kế và vật liệu, bảng tra kích thước, bảng giá tham khảo cùng hướng dẫn chọn mua và lắp đặt chuẩn kỹ thuật để kỹ sư, nhà thầu MEP và nhân viên thu mua có thể tra cứu nhanh.

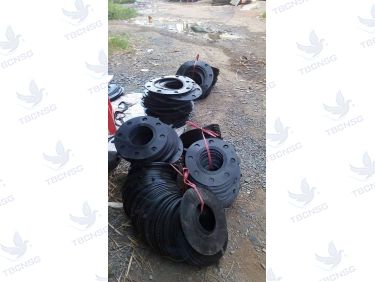

Gioăng cao su mặt bích (tiếng Anh là Flange Rubber Gasket, còn gọi là ron cao su mặt bích hay vòng đệm cao su mặt bích) là một chi tiết làm kín dạng vòng, được đặt vào giữa hai mặt bích của đường ống hoặc giữa mặt bích với thiết bị như van công nghiệp, bơm, bồn chứa, đồng hồ đo lưu lượng. Khi siết hệ thống bulong, gioăng bị nén lại, lấp đầy các khe hở vi mô trên bề mặt kim loại, tạo thành một lớp đệm đàn hồi ngăn không cho chất lỏng, khí hoặc hơi thoát ra ngoài.
Câu hỏi thường gặp là tại sao bắt buộc phải dùng gioăng cao su khi kết nối mặt bích. Nguyên nhân là bề mặt hai mặt bích dù được gia công nhẵn vẫn tồn tại sai số hình học, độ nhám và các vết xước nhỏ. Nếu ghép trực tiếp kim loại với kim loại, áp suất môi chất sẽ tìm đường thoát qua các khe hở này. Gioăng cao su có khả năng biến dạng đàn hồi, điền đầy toàn bộ bề mặt tiếp xúc, đồng thời bù trừ được sự giãn nở nhiệt và rung động trong quá trình vận hành. Nhờ đó, mối nối mặt bích đạt được độ kín khít cần thiết ngay cả khi hệ thống chịu áp lực và nhiệt độ thay đổi.
Về cơ bản, gioăng cao su mặt bích được sản xuất từ cao su lưu hóa, có dạng vòng tròn phẳng với đường kính trong, đường kính ngoài và độ dày xác định. Một số loại cao cấp được bổ sung lớp bố vải (fabric insertion) ở giữa để tăng khả năng chịu lực và hạn chế biến dạng quá mức khi siết bulong. Bề mặt gioăng có thể phẳng hoàn toàn hoặc có các gân định vị giúp căn chỉnh đồng tâm dễ dàng hơn.
Nguyên lý hoạt động của gioăng dựa trên ba yếu tố kỹ thuật chính. Thứ nhất là độ đàn hồi của cao su, cho phép gioăng phục hồi hình dạng sau khi chịu nén. Thứ hai là mức độ nén (compression), tức tỷ lệ chiều dày gioăng bị giảm khi siết bulong, thường dao động trong khoảng 20 đến 30 phần trăm tùy loại vật liệu và độ dày. Thứ ba là lực siết bulong (bolt torque), yếu tố quyết định áp lực phân bố đều trên toàn bộ diện tích gioăng. Nếu lực siết quá nhỏ, gioăng không đủ ép sát và mối nối rò rỉ. Nếu lực siết quá lớn, gioăng có thể bị rách, phồng hoặc chảy nhão, đặc biệt với các loại cao su mềm.
Bạn cần tư vấn chọn đúng kích thước và chất liệu gioăng cao su cho dự án? Hãy liên hệ kỹ sư tư vấn qua hotline 09 1800 6799 hoặc Zalo để được hỗ trợ nhanh chóng.
Đây là cách phân loại quan trọng nhất mà người mua cần nắm rõ, bởi chọn sai kiểu gioăng sẽ không thể lắp vừa mặt bích.

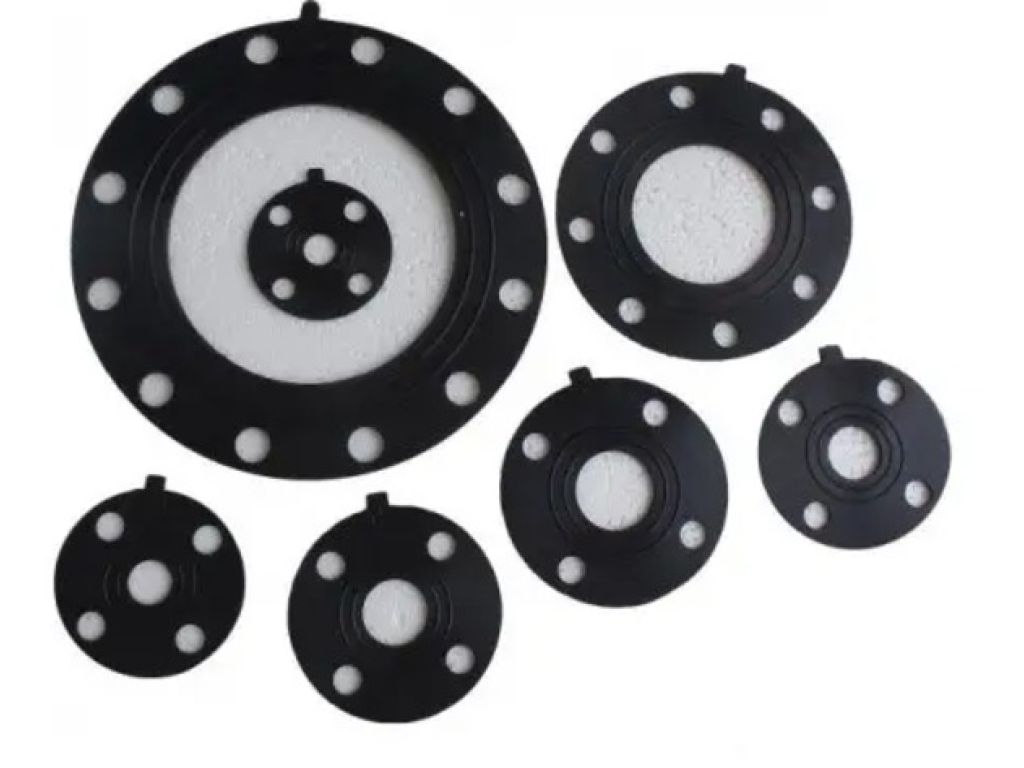

Gioăng loại E (Full Face, ký hiệu FF): có đường kính ngoài bằng đường kính ngoài của mặt bích và được đục đầy đủ lỗ bulong. Gioăng phủ toàn bộ bề mặt bích, kể cả phần tiếp xúc của đai ốc. Loại này dùng cho mặt bích phẳng (Flat Face) và rất phổ biến trong hệ thống nước, khí áp lực thấp đến trung bình, đặc biệt là các mối nối bích gang, bích nhựa hoặc bích có lớp lót tráng men.
Gioăng loại F (Raised Face, ký hiệu RF): không có lỗ bulong, chỉ là một vòng tròn có đường kính ngoài nhỏ hơn đường kính vòng tròn bulong. Gioăng chỉ tiếp xúc với phần gờ nổi (raised face) ở giữa mặt bích. Loại này dùng cho mặt bích gờ nổi, thường gặp ở các hệ thống áp lực cao hơn như hơi nước, dầu, hóa chất và các tiêu chuẩn ANSI, DIN.
| Tiêu chí so sánh | Gioăng loại E (Full Face) | Gioăng loại F (Raised Face) |
|---|---|---|
| Hình dáng | Có lỗ bulong, phủ toàn bộ mặt bích | Không có lỗ bulong, chỉ phủ phần gờ nổi |
| Loại mặt bích phù hợp | Mặt bích phẳng (FF) | Mặt bích gờ nổi (RF) |
| Đường kính ngoài | Bằng đường kính ngoài mặt bích | Nhỏ hơn đường kính vòng tròn bulong |
| Ứng dụng điển hình | Hệ thống nước, khí áp lực thấp, bích gang, bích nhựa | Hệ thống hơi, dầu, hóa chất, áp lực trung bình và cao |
| Mức độ phổ biến tại Việt Nam | Rất phổ biến với tiêu chuẩn JIS 10K | Phổ biến với tiêu chuẩn ANSI, DIN, BS |
Mỗi loại cao su có khả năng chịu môi chất và nhiệt độ khác nhau. Việc chọn đúng vật liệu quyết định tuổi thọ của gioăng và độ an toàn của hệ thống.
| Loại cao su | Nhiệt độ làm việc | Môi trường phù hợp | Môi trường cần tránh | Giá thành tương đối |
|---|---|---|---|---|
| EPDM | -40 đến 120 độ C | Nước sạch, nước thải, hơi áp thấp, kiềm nhẹ | Dầu khoáng, dung môi, xăng | Thấp |
| NBR | -20 đến 100 độ C | Dầu, xăng, mỡ, khí đốt | Axit mạnh, ozon, dung môi phân cực | Trung bình thấp |
| Viton (FKM) | -20 đến 250 độ C | Hóa chất mạnh, dung môi, hơi nhiệt cao | Hơi nước bão hòa ở nhiệt độ rất cao, amin | Cao |
| Silicone | -60 đến 230 độ C | Thực phẩm, dược phẩm, nhiệt độ thấp | Dầu, dung môi hữu cơ | Trung bình cao |
| Neoprene / SBR | -20 đến 100 độ C | Nước lạnh, khí nén, ứng dụng cơ bản | Dầu, hóa chất, nhiệt độ cao | Thấp |
Kích thước gioăng phải khớp chính xác với tiêu chuẩn mặt bích đang sử dụng, bao gồm đường kính ngoài, đường kính trong, đường kính vòng tròn bulong và số lỗ bulong. Các tiêu chuẩn thông dụng tại Việt Nam gồm:
Khi tra cứu kích thước, kỹ sư nên tham khảo bài viết tiêu chuẩn mặt bích JIS 10K để đối chiếu chính xác trước khi đặt hàng.
Bảng dưới đây cung cấp thông số tham khảo cho gioăng mặt bích theo tiêu chuẩn JIS 10K, bao gồm đường kính trong, đường kính ngoài, độ dày phổ biến và số lỗ bulong tương ứng với gioăng loại E. Với các kích thước lớn hơn như DN350, DN400, DN500, DN600 cho đến DN1000, quý khách nên liên hệ trực tiếp để được cung cấp thông số và báo giá chính xác.
| Kích thước DN | Đường kính trong ID (mm) | Đường kính ngoài OD (mm) | Độ dày phổ biến (mm) | Số lỗ bulong loại E |
|---|---|---|---|---|
| DN15 | 22 | 95 | 3 | 4 |
| DN20 | 27 | 100 | 3 | 4 |
| DN25 | 34 | 125 | 3 | 4 |
| DN32 | 42 | 135 | 3 | 4 |
| DN40 | 48 | 140 | 3 | 4 |
| DN50 | 60 | 155 | 3 đến 5 | 4 |
| DN65 | 76 | 175 | 3 đến 5 | 4 |
| DN80 | 89 | 185 | 3 đến 5 | 4 |
| DN100 | 114 | 210 | 3 đến 5 | 8 |
| DN125 | 140 | 250 | 5 | 8 |
| DN150 | 165 | 280 | 5 | 8 |
| DN200 | 216 | 330 | 5 | 12 |
| DN250 | 267 | 400 | 5 | 12 |
| DN300 | 318 | 445 | 5 | 16 |
Lưu ý rằng thông số trên có thể chênh lệch nhỏ tùy nhà sản xuất và cấp áp. Với hệ thống dùng mặt bích thép hoặc mặt bích inox nhập khẩu, nên đo lại thực tế hoặc đối chiếu bản vẽ trước khi cắt gioăng.
Mức giá dưới đây chỉ mang tính chất tham khảo, được tổng hợp từ thị trường và có thể thay đổi theo thời điểm, số lượng đặt hàng, độ dày và yêu cầu kỹ thuật riêng. Quý khách nên yêu cầu báo giá chính thức trước khi ra quyết định.
| Kích thước DN | EPDM (VNĐ/cái) | NBR (VNĐ/cái) | Viton (VNĐ/cái) |
|---|---|---|---|
| DN15 đến DN25 | 12.000 đến 25.000 | 18.000 đến 35.000 | 60.000 đến 120.000 |
| DN32 đến DN50 | 25.000 đến 45.000 | 35.000 đến 65.000 | 120.000 đến 250.000 |
| DN65 đến DN80 | 45.000 đến 70.000 | 65.000 đến 100.000 | 250.000 đến 400.000 |
| DN100 | 70.000 đến 110.000 | 100.000 đến 160.000 | 400.000 đến 650.000 |
| DN125 đến DN150 | 110.000 đến 180.000 | 160.000 đến 260.000 | 650.000 đến 1.000.000 |
| DN200 | 180.000 đến 280.000 | 260.000 đến 400.000 | 1.000.000 đến 1.600.000 |
| DN250 đến DN300 | 280.000 đến 450.000 | 400.000 đến 650.000 | 1.600.000 đến 2.500.000 |
Tải bảng báo giá gioăng cao su mặt bích chi tiết hoặc nhận báo giá số lượng lớn cho dự án bằng cách gửi yêu cầu báo giá ngay qua hotline 09 1800 6799.
Đây là bước đầu tiên và quan trọng nhất. Với nước sạch, nước thải, hơi nước áp lực thấp, EPDM là lựa chọn tối ưu về chi phí và độ bền. Với dầu, xăng, mỡ công nghiệp, bắt buộc phải dùng NBR. Với axit, kiềm mạnh hoặc dung môi, cần chuyển sang Viton hoặc cân nhắc gioăng PTFE chịu hóa chất. Với thực phẩm và dược phẩm, Silicone đạt tiêu chuẩn FDA là lựa chọn phù hợp.
Cần đối chiếu nhiệt độ làm việc thực tế với dải nhiệt độ của từng vật liệu, đồng thời dự phòng thêm khoảng 20 đến 30 độ C cho các trường hợp quá tải tạm thời. Về áp suất, với hệ thống áp lực cao nên chọn gioăng có lớp bố vải hoặc tăng độ dày, đồng thời kiểm tra cấp áp của mặt bích để chọn gioăng tương ứng.
Xác định mặt bích đang dùng là phẳng (FF) hay gờ nổi (RF) để chọn gioăng loại E hoặc loại F. Đồng thời xác định tiêu chuẩn bích là JIS, BS, ANSI hay DIN để tra đúng đường kính ngoài, đường kính trong và số lỗ bulong. Với các mối nối quan trọng, nên đo trực tiếp mặt bích tại công trình thay vì chỉ dựa vào tên gọi DN.
Nguyên tắc chung là siết bulong theo hình sao hoặc theo cặp đối xứng qua tâm (criss-cross pattern). Với mặt bích 4 lỗ, siết theo thứ tự 1, 3, 2, 4. Với mặt bích 8 lỗ, siết theo thứ tự 1, 5, 3, 7, 2, 6, 4, 8. Với mặt bích 12 lỗ, siết theo các cặp đối tâm lần lượt 1, 7, 4, 10, 2, 8, 5, 11, 3, 9, 6, 12. Cách siết này giúp lực ép phân bố đều trên toàn bộ chu vi gioăng, tránh hiện tượng gioăng bị lệch, rách cục bộ hoặc phồng ra ngoài.
Lực siết khuyến cáo phụ thuộc vào kích thước bulong, vật liệu gioăng và cấp áp. Với gioăng cao su mềm, không nên siết quá mạnh vì cao su dễ bị chảy nhão và mất khả năng đàn hồi. Với gioăng có lớp bố vải, có thể siết lực cao hơn nhưng vẫn cần tuân thủ thứ tự đối xứng.
Khi chọn nhà cung cấp gioăng cao su mặt bích, nên ưu tiên đơn vị có đầy đủ chứng chỉ CO, CQ cho từng lô hàng, có sẵn kho các kích thước thông dụng và có khả năng cắt gia công theo yêu cầu phi tiêu chuẩn. Ngoài ra, nhà cung cấp tốt cần có đội ngũ kỹ thuật tư vấn được đúng vật liệu theo môi chất, đúng tiêu chuẩn bích và hỗ trợ xử lý sự cố sau bán hàng.
Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn là đơn vị chuyên cung cấp các loại phụ kiện đường ống, van công nghiệp, đồng hồ nước, đồng hồ áp suất và thiết bị công nghiệp chất lượng cao. Công ty cung cấp gioăng cao su mặt bích đầy đủ loại E và loại F, vật liệu EPDM, NBR, Viton, Silicone, Neoprene, đáp ứng tiêu chuẩn JIS, BS, ANSI, DIN với kích thước từ DN15 đến DN1000.
Địa chỉ: Số 25, Đường Số 1, Khu đô thị trung tâm hành chính Dĩ An, Khu phố Nhị Đồng 2, Phường Dĩ An, Thành phố Hồ Chí Minh. Điện thoại: 09 1800 6799. Email: [email protected].
Nhận gia công và cắt gioăng cao su mặt bích chuẩn JIS, BS, ANSI theo yêu cầu, hàng sẵn kho, giao hàng nhanh toàn quốc. Yêu cầu báo giá nhanh ngay hôm nay để được kỹ sư tư vấn miễn phí.
Tùy vật liệu, nhiệt độ tối đa dao động từ khoảng 100 độ C với NBR, 120 độ C với EPDM, 230 độ C với Silicone và lên tới 250 độ C với Viton. Khi chọn gioăng, nên dự phòng thêm 20 đến 30 độ C so với nhiệt độ vận hành thực tế để đảm bảo tuổi thọ.
Nên dùng gioăng có lớp bố vải (fabric insertion) cho hệ thống có áp lực cao, đường kính lớn hoặc mô men siết bulong lớn, vì lớp bố giúp tăng khả năng chịu lực và hạn chế biến dạng quá mức. Với hệ thống nước áp lực thấp, gioăng cao su thuần thường đã đủ đáp ứng.
Loại E có lỗ bulong và phủ toàn bộ mặt bích, dùng cho mặt bích phẳng. Loại F không có lỗ bulong, chỉ phủ phần gờ nổi, dùng cho mặt bích gờ nổi. Chọn sai kiểu gioăng sẽ không lắp vừa hoặc không đảm bảo làm kín.
Không nên. Sau khi bị nén và tiếp xúc môi chất, cao su đã mất một phần độ đàn hồi và có thể bị nứt, cứng hoặc biến dạng. Tái sử dụng gioăng cũ làm tăng nguy cơ rò rỉ, đặc biệt với hệ thống áp lực hoặc hóa chất. Chi phí thay gioăng mới thường rất nhỏ so với thiệt hại do rò rỉ gây ra.
Trên đây là toàn bộ thông tin cần thiết về gioăng cao su mặt bích, từ khái niệm, phân loại, thông số kỹ thuật, bảng giá tham khảo đến hướng dẫn chọn mua và lắp đặt. Nếu còn bất kỳ thắc mắc nào về vật liệu, kích thước hoặc tiêu chuẩn bích, quý khách hãy liên hệ hotline 09 1800 6799 để được đội ngũ kỹ thuật của Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn hỗ trợ nhanh chóng và chính xác.
