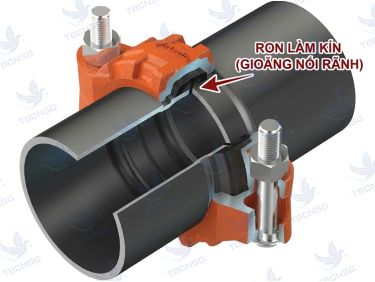

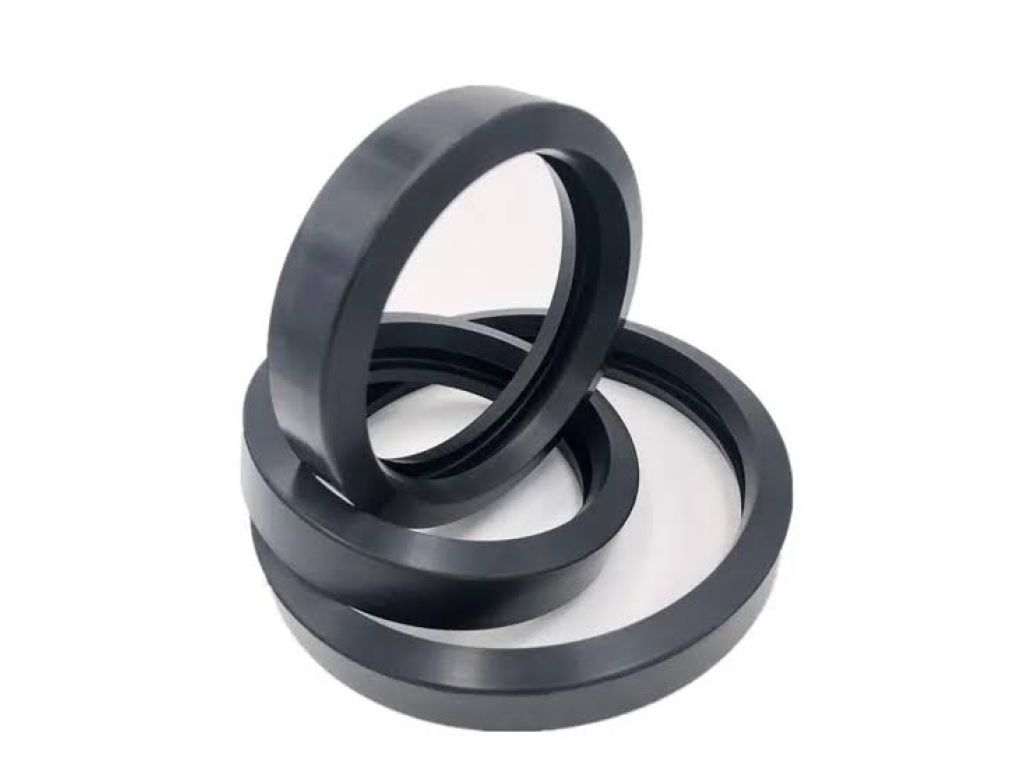

Gioăng khớp nối rãnh (tiếng Anh là grooved gasket, còn gọi là ron cao su khớp nối rãnh) là một vòng đệm bằng cao su tổng hợp được thiết kế chuyên biệt để làm kín tại các mối nối ống kiểu rãnh (grooved joint). Trong hệ thống này, hai đầu ống thép được cán hoặc cắt tạo thành một đường rãnh tròn quanh chu vi, sau đó vòng gioăng cao su được bọc bên ngoài mối nối và giữ chặt bằng hai nửa vỏ khớp nối kim loại (coupling housing) siết lại bằng bu lông.
Khác với gioăng làm kín công nghiệp dạng phẳng dùng cho mặt bích, gioăng khớp nối rãnh có tiết diện hình chữ C hoặc hình vành khăn đặc biệt, được thiết kế để ôm khít vào đường rãnh của ống và tạo ra lực ép làm kín nhờ chính áp lực lưu chất bên trong. Khi hệ thống tăng áp, áp lực chất lỏng ép vòng gioăng tự siết chặt hơn vào bề mặt ống, tạo ra cơ chế làm kín tự động mang tính ưu việt.
Phương pháp kết nối rãnh ra đời như một giải pháp thay thế nhanh chóng, an toàn và tiết kiệm hơn cho hàn và ren ống. Thay vì phải hàn tại công trường với nguy cơ cháy nổ và yêu cầu thợ có tay nghề cao, kỹ thuật khớp nối rãnh chỉ cần siết bu lông, rút ngắn thời gian thi công xuống còn một phần nhỏ và cho phép tháo lắp, bảo trì hệ thống một cách linh hoạt. Trong kết cấu đó, gioăng khớp nối rãnh chính là trái tim quyết định khả năng làm kín và tuổi thọ của toàn bộ mối nối.
Vật liệu gioăng là yếu tố then chốt quyết định gioăng khớp nối rãnh có phù hợp với lưu chất và nhiệt độ vận hành hay không. Trên thị trường có bốn dòng vật liệu chính:
Gioăng khớp nối rãnh đạt chất lượng phải được chế tạo và kiểm tra theo các tiêu chuẩn quốc tế sau:
| Thông số | Giá trị tham khảo |
|---|---|
| Vật liệu | EPDM, NBR, Silicon (VMQ), FKM (Viton) |
| Kích thước phổ biến | DN50 (2 inch) đến DN600 (24 inch), mở rộng tới DN1000 theo yêu cầu |
| Dải nhiệt độ EPDM | -30°C đến +120°C (một số grade chịu tới +125°C) |
| Dải nhiệt độ NBR | -20°C đến +80°C |
| Dải nhiệt độ Silicon | -50°C đến +200°C |
| Dải nhiệt độ FKM | -20°C đến +200°C |
| Áp suất làm việc | 300 psi (20 bar) đến 1000 psi (70 bar) tùy model khớp nối và kích thước |
| Độ cứng cao su | 65 - 75 Shore A (tiêu chuẩn), có loại 80 Shore A cho áp suất cao |
| Tiêu chuẩn | ANSI/AWWA C606, ASTM D2000, NSF/ANSI 61, NFPA 13 |

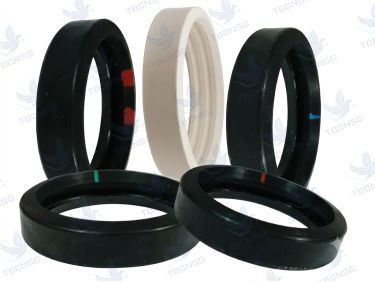

| Màu nhận diện | EPDM: xanh lá hoặc đen; NBR: đen hoặc sọc cam; Silicon: đỏ hoặc trắng; FKM: xanh dương |
Kích thước gioăng phụ thuộc vào đường kính ngoài thực tế của ống (OD) và profile rãnh theo tiêu chuẩn AWWA C606. Bảng dưới đây cung cấp dải kích thước tham khảo cho các size thông dụng.
| Size danh nghĩa | Đường kính ngoài ống tham khảo (mm) | Dải DN tương ứng | Vật liệu phổ biến |
|---|---|---|---|
| 2 inch | 60.3 | DN50 | EPDM, NBR |
| 2-1/2 inch | 73.0 | DN65 | EPDM, NBR |
| 3 inch | 88.9 | DN80 | EPDM, NBR |
| 4 inch | 114.3 | DN100 | EPDM, NBR |
| 5 inch | 141.3 | DN125 | EPDM, NBR |
| 6 inch | 168.3 | DN150 | EPDM, NBR |
| 8 inch | 219.1 | DN200 | EPDM, NBR, Silicon |
| 10 inch | 273.0 | DN250 | EPDM, NBR |
| 12 inch | 323.9 | DN300 | EPDM, NBR |
| 14 inch | 355.6 | DN350 | EPDM, NBR |
| 16 inch | 406.4 | DN400 | EPDM, NBR |
| 18 inch | 457.0 | DN450 | EPDM, NBR |
| 20 inch | 508.0 | DN500 | EPDM, NBR |
| 24 inch | 610.0 | DN600 | EPDM, NBR |
Lưu ý rằng đường kính ngoài ống có thể thay đổi tùy theo tiêu chuẩn sản xuất ống (ASTM A53, ASTM A106, API 5L, hoặc ống theo JIS). Khi đặt gioăng, cần cung cấp chính xác đường kính ngoài thực tế của ống và profile rãnh để đảm bảo gioăng ôm khít, không bị lỏng hoặc quá căng.
Lắp đặt sai kỹ thuật là nguyên nhân hàng đầu gây rò rỉ, trượt ống hoặc hư hỏng gioăng. Quy trình chuẩn theo ANSI/AWWA C606 gồm các bước sau:
Kiểm tra đường rãnh và mặt cắt đầu ống, loại bỏ mọi ba via, gỉ sét, sơn, dầu mỡ và tạp chất lạ. Mặt làm kín của đầu ống phải phẳng, không có vết lồi lõm. Dung sai độ sâu rãnh cho phép là ±0,38mm theo AWWA C606; rãnh quá nông hoặc quá sâu đều phải loại bỏ.
Bôi một lớp mỏng chất bôi trơn gốc nước lên mép trong và bề mặt ngoài của gioăng để dễ luồn ống và tránh gioăng bị kẹp, xoắn. Tuyệt đối không dùng mỡ gốc dầu khoáng hoặc dầu bôi trơn thông thường cho gioăng EPDM, vì dầu sẽ làm cao su trương nở, mất tính đàn hồi và dẫn đến rò rỉ. Đã có trường hợp hệ thống sprinkler thất bại khi thử áp lực do dùng mỡ dầu thay vì chất bôi trơn gốc nước, gây thiệt hại lớn về chi phí thay thế.
Luồn gioăng qua một đầu ống sao cho mép gioăng nằm giữa đầu ống và đường rãnh. Không để bất kỳ phần nào của gioăng lọt vào trong rãnh ống.
Đưa đầu ống còn lại vào đầu kia của gioăng cho đến khi hai đầu ống chạm vào gờ chặn giữa (center stop) của gioăng. Đảm bảo hai đầu ống đồng tâm và khe hở giữa hai đầu ống nằm trong dung sai cho phép.

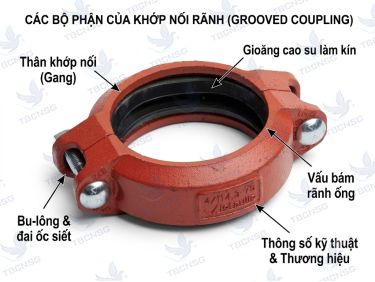

Đặt hai nửa vỏ khớp nối lên trên gioăng sao cho các then (key) của vỏ khớp nối ăn khớp vào đường rãnh của ống ở cả hai bên. Lắp bu lông và siết tay trước, sau đó siết theo nguyên tắc đối ứng chéo (cross-pattern) qua ba lượt: 30% - 60% - 100% lực torque quy định. Với khớp nối kích thước lớn, hai mặt bích của vỏ khớp nối phải tiếp xúc kim loại với kim loại (metal-to-metal contact) khi đã siết đúng lực. Không siết quá lực vì có thể làm đứt bu lông hoặc biến dạng vỏ khớp nối.
Kiểm tra không có khe hở bất thường giữa hai nửa vỏ khớp nối, bu lông không bị hư hại và gioăng không bị nhô ra ngoài. Với khớp nối mềm, góc lệch cho phép tối đa là ±4°. Chạy thử áp lực và kiểm tra rò rỉ trước khi đưa hệ thống vào vận hành chính thức.
Mức giá dưới đây chỉ mang tính chất tham khảo cho gioăng EPDM tiêu chuẩn, chưa bao gồm vỏ khớp nối kim loại và bu lông. Giá thực tế phụ thuộc vào kích thước, vật liệu (EPDM, NBR, Silicon, FKM), thương hiệu và số lượng đặt hàng.
| Kích thước | EPDM (VNĐ/cái) | NBR (VNĐ/cái) |
|---|---|---|
| DN50 (2 inch) | 80.000 - 150.000 | 120.000 - 220.000 |
| DN80 (3 inch) | 120.000 - 220.000 | 180.000 - 320.000 |
| DN100 (4 inch) | 180.000 - 320.000 | 250.000 - 450.000 |
| DN150 (6 inch) | 300.000 - 550.000 | 450.000 - 800.000 |
| DN200 (8 inch) | 500.000 - 900.000 | 750.000 - 1.300.000 |
| DN300 (12 inch) | 900.000 - 1.600.000 | 1.300.000 - 2.300.000 |
Các yếu tố ảnh hưởng đến đơn giá bao gồm: số lượng đặt hàng (đơn hàng lớn có chiết khấu tốt hơn), vật liệu đặc biệt (Silicon và FKM có giá cao hơn đáng kể so với EPDM và NBR), thương hiệu (hàng nhập khẩu chính hãng so với hàng sản xuất trong nước) và yêu cầu chứng từ CO/CQ, chứng nhận NSF/ANSI 61 hoặc chứng nhận PCCC.
Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn là đơn vị chuyên cung cấp các sản phẩm van công nghiệp, đồng hồ nước, đồng hồ áp suất và thiết bị công nghiệp chất lượng cao. Chúng tôi cung cấp đầy đủ các dòng gioăng khớp nối rãnh EPDM, NBR, Silicon và FKM với đa dạng kích thước từ DN50 đến DN600, đáp ứng yêu cầu cho hệ thống PCCC, cấp nước, xử lý nước thải và dầu khí.
Quý khách có thể tham khảo thêm các dòng sản phẩm liên quan như gioăng làm kín công nghiệp, mặt bích inox 304, van bi inox lắp bích và van bướm lót teflon để hoàn thiện hệ thống đường ống.
Thông tin liên hệ:
Liên hệ ngay hotline hoặc Zalo để được tư vấn kỹ thuật và nhận báo giá gioăng khớp nối rãnh nhanh chóng, cạnh tranh nhất.
Gioăng EPDM tiêu chuẩn chịu được dải nhiệt độ từ -30°C đến +120°C, một số grade đặc biệt có thể lên tới +125°C. Với môi trường nước nóng trên 120°C hoặc hơi quá nhiệt, cần chuyển sang gioăng Silicon (chịu tới +200°C) hoặc FKM (chịu tới +200°C) để đảm bảo tuổi thọ.
Dùng EPDM cho nước, nước nóng, nước thải, hơi nước, axit loãng và các ứng dụng tiếp xúc nước uống (đạt NSF 61). Dùng NBR cho dầu khoáng, dầu mỡ, nhiên liệu, khí nén có dầu và các dịch vụ dầu khí. Không dùng EPDM cho dầu và không dùng NBR cho nước nóng hoặc hơi nước vì sẽ nhanh hỏng.
Nguyên nhân phổ biến nhất là gioăng bị kẹp hoặc xoắn trong quá trình lắp, do không bôi trơn hoặc bôi trơn sai loại (dùng mỡ gốc dầu thay vì chất bôi trơn gốc nước). Nguyên nhân khác có thể là siết bu lông không đều, rãnh ống không đúng tiêu chuẩn hoặc gioăng không tương thích với profile rãnh. Cần tháo ra, kiểm tra và lắp lại đúng quy trình.
Không nên tái sử dụng gioăng đã qua sử dụng cho các vị trí yêu cầu độ kín cao. Gioăng cao su sau khi bị nén có thể bị biến dạng, mất tính đàn hồi và không còn ôm khít vào rãnh như ban đầu. Chỉ nên tái sử dụng trong các hệ thống nước áp lực thấp, không yêu cầu khắt khe về an toàn.
ANSI/AWWA C606 là tiêu chuẩn quan trọng nhất, quy định dung sai rãnh, vật liệu gioăng và quy trình kiểm tra cho toàn bộ hệ thống khớp nối rãnh. Ngoài ra, ASTM D2000 xác định grade cao su và tính năng cơ lý, NSF/ANSI 61 bắt buộc cho nước uống, và NFPA 13 cho hệ thống chữa cháy. Khi đặt hàng, nên yêu cầu nhà cung cấp cung cấp chứng từ chứng minh gioăng đạt các tiêu chuẩn này.
